Устройство для выделения светом ручек и других запорных устройств

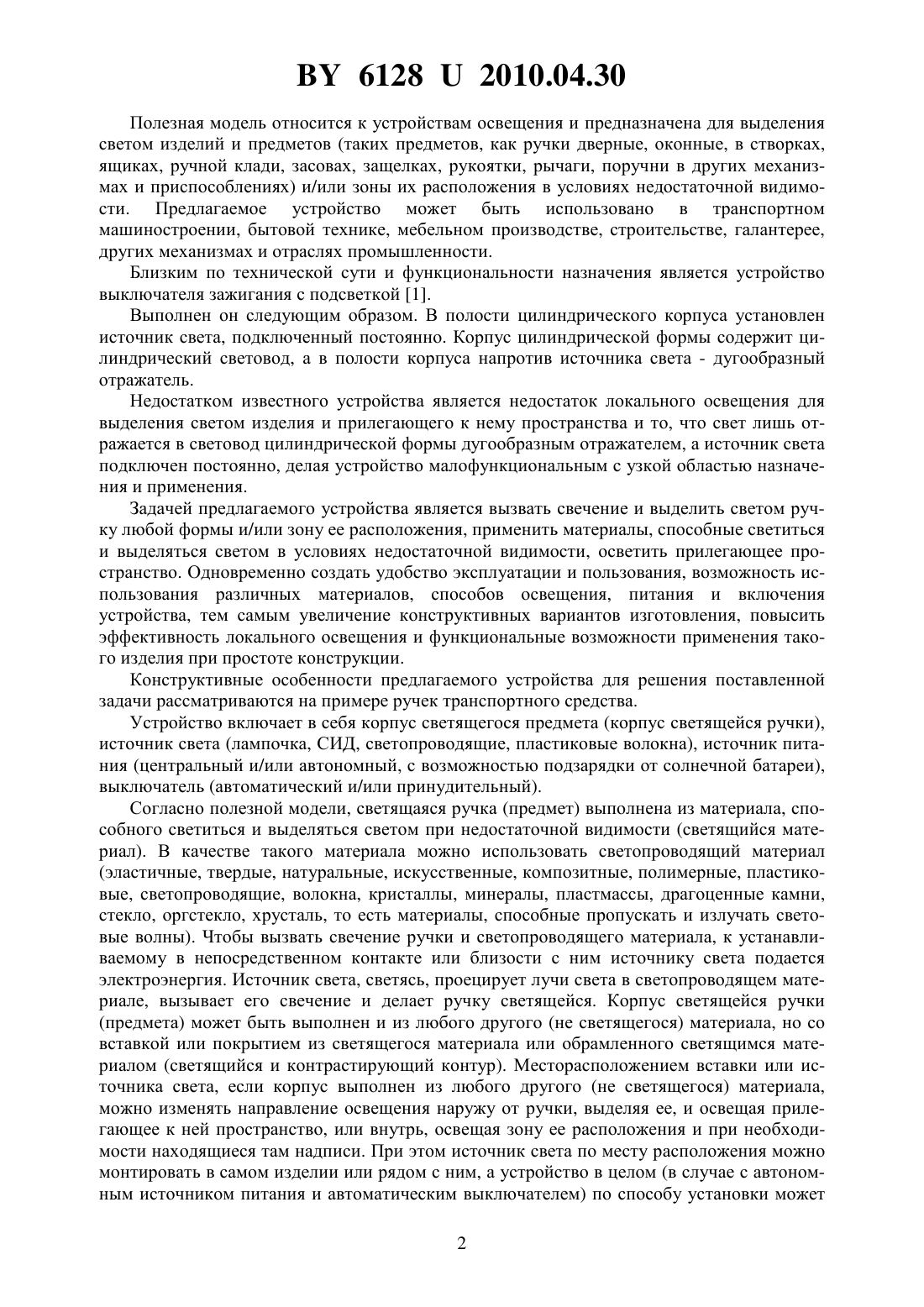

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СВЕТОМ РУЧЕК И ДРУГИХ ЗАПОРНЫХ УСТРОЙСТВ(71) Заявитель Юрчик Александр Викторович(72) Автор Юрчик Александр Викторович(73) Патентообладатель Юрчик Александр Викторович(57) 1. Устройство для выделения светом ручек и других запорных устройств, включающее корпус, источник света, источник питания, отличающееся тем, что корпус светящегося предмета (ручки) выполнен из светопроводящего материала, в непосредственном контакте с которым установлен источник света, проецирующий лучи света в светопроводящий материал. 2. Устройство по п. 1, отличающееся тем, что корпус выполнен со вставкой и/или обрамлением, с возможностью освещения зоны расположения ручки. 3. Устройство по п. 1, отличающееся тем, что форма светящегося предмета выполнена различной конфигурации и рельефа. 4. Устройство по п. 1, отличающееся тем, что источник питания выполнен с возможностью быть центральным и/или автономным. 5. Устройство по п. 1, отличающееся тем, что в устройство включен принудительный и/или автоматический выключатель. 6. Устройство по любому из пп. 1, 4 или 5, отличающееся тем, что устройство в целом с автономным источником питания и автоматическим выключателем выполнено с возможностью быть съемным. 61282010.04.30 Полезная модель относится к устройствам освещения и предназначена для выделения светом изделий и предметов (таких предметов, как ручки дверные, оконные, в створках,ящиках, ручной клади, засовах, защелках, рукоятки, рычаги, поручни в других механизмах и приспособлениях) и/или зоны их расположения в условиях недостаточной видимости. Предлагаемое устройство может быть использовано в транспортном машиностроении, бытовой технике, мебельном производстве, строительстве, галантерее,других механизмах и отраслях промышленности. Близким по технической сути и функциональности назначения является устройство выключателя зажигания с подсветкой 1. Выполнен он следующим образом. В полости цилиндрического корпуса установлен источник света, подключенный постоянно. Корпус цилиндрической формы содержит цилиндрический световод, а в полости корпуса напротив источника света - дугообразный отражатель. Недостатком известного устройства является недостаток локального освещения для выделения светом изделия и прилегающего к нему пространства и то, что свет лишь отражается в световод цилиндрической формы дугообразным отражателем, а источник света подключен постоянно, делая устройство малофункциональным с узкой областью назначения и применения. Задачей предлагаемого устройства является вызвать свечение и выделить светом ручку любой формы и/или зону ее расположения, применить материалы, способные светиться и выделяться светом в условиях недостаточной видимости, осветить прилегающее пространство. Одновременно создать удобство эксплуатации и пользования, возможность использования различных материалов, способов освещения, питания и включения устройства, тем самым увеличение конструктивных вариантов изготовления, повысить эффективность локального освещения и функциональные возможности применения такого изделия при простоте конструкции. Конструктивные особенности предлагаемого устройства для решения поставленной задачи рассматриваются на примере ручек транспортного средства. Устройство включает в себя корпус светящегося предмета (корпус светящейся ручки),источник света (лампочка, СИД, светопроводящие, пластиковые волокна), источник питания (центральный и/или автономный, с возможностью подзарядки от солнечной батареи),выключатель (автоматический и/или принудительный). Согласно полезной модели, светящаяся ручка (предмет) выполнена из материала, способного светиться и выделяться светом при недостаточной видимости (светящийся материал). В качестве такого материала можно использовать светопроводящий материал(эластичные, твердые, натуральные, искусственные, композитные, полимерные, пластиковые, светопроводящие, волокна, кристаллы, минералы, пластмассы, драгоценные камни,стекло, оргстекло, хрусталь, то есть материалы, способные пропускать и излучать световые волны). Чтобы вызвать свечение ручки и светопроводящего материала, к устанавливаемому в непосредственном контакте или близости с ним источнику света подается электроэнергия. Источник света, светясь, проецирует лучи света в светопроводящем материале, вызывает его свечение и делает ручку светящейся. Корпус светящейся ручки(предмета) может быть выполнен и из любого другого (не светящегося) материала, но со вставкой или покрытием из светящегося материала или обрамленного светящимся материалом (светящийся и контрастирующий контур). Месторасположением вставки или источника света, если корпус выполнен из любого другого (не светящегося) материала,можно изменять направление освещения наружу от ручки, выделяя ее, и освещая прилегающее к ней пространство, или внутрь, освещая зону ее расположения и при необходимости находящиеся там надписи. При этом источник света по месту расположения можно монтировать в самом изделии или рядом с ним, а устройство в целом (в случае с автономным источником питания и автоматическим выключателем) по способу установки может 2 61282010.04.30 быть съемным. Форма корпуса или вставки (надписи, символа, фигуры, цифры, знака и т.п.) может быть различной конфигурации и рельефа. Цветовая гамма расширяется за счет цвета свечения материала, в том числе цвета материала, видимого через прозрачный светопроводящий материал. За счет яркости свечения материала или источника света можно изменять интенсивность освещения. Совокупность перечисленных признаков позволяет повысить эффективность локального освещения, вызвать свечение и выделить светом изделие и/или зону его расположения, и осветить прилегающее к нему пространство (улицы, помещения, салона транспортного средства). Таким образом, можно вызвать свечение изделий любой формы,конфигурации и рельефа. Кроме того, используя при этом различные материалы и способы выполнения свечения, питания, включения и само устройство съемным или стационарным - обеспечивает удобство в эксплуатации, расширяет конструктивные варианты исполнения и функциональность применения предлагаемого устройства и приводит к решению поставленной задачи. Устройство на примере ручек транспортного средства поясняется чертежом. Устройство состоит из корпуса 1 ручки, вставки 2, источника света 3, источника питания 4, выключателя 5. Устройство работает следующим образом. При включении выключателя 5 принудительно, например, с включением габаритных огней транспортного средства или автоматически (например, с помощью фотоэлемента или датчиков, реагирующих на движение, тепло, звуковые и другие волны определенной частоты) электроэнергия поступает от источника питания 4 центрального, от электросети транспортного средства или автономного, от батареи, аккумулятора (с возможностью подзарядки от солнечной батареи) к источнику света 3, который проецирует свет в светопроводящий материал или во вставку 2 из такого материала, вызывает свечение материала и самой ручки, выделяя ее светом, или зону ее расположения. Существенными отличиями предлагаемого устройства от прототипа являются следующие ручка выполнена светящейся корпус ручки выполнен со вставкой (контуром) вставка изменяет направление освещения форма корпуса или вставки может быть различной конфигурации и рельефа включен автономный источник питания включен принудительный и/или автоматический выключатель устройство с автономным источником питания и автоматическим выключателем может быть выполнено съемным. Применение предлагаемого устройства в отличие от прототипа позволяет повышать эффективность локального освещения, вызвать свечение и выделить светом ручку в условиях недостаточной видимости. Одновременно, при достаточной яркости свечения, можно освещать прилегающее к ручке пространство улицы, салона транспортного средства или помещения (светящуюся ручку можно использовать как источник дежурного освещения). Используя различные материалы, способы питания и включения, расширить области применения, варианты конструктивного изготовления и функциональность назначения для удобства эксплуатации и пользования устройства при простоте конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
