Устройство для разливки металла из промежуточного ковша

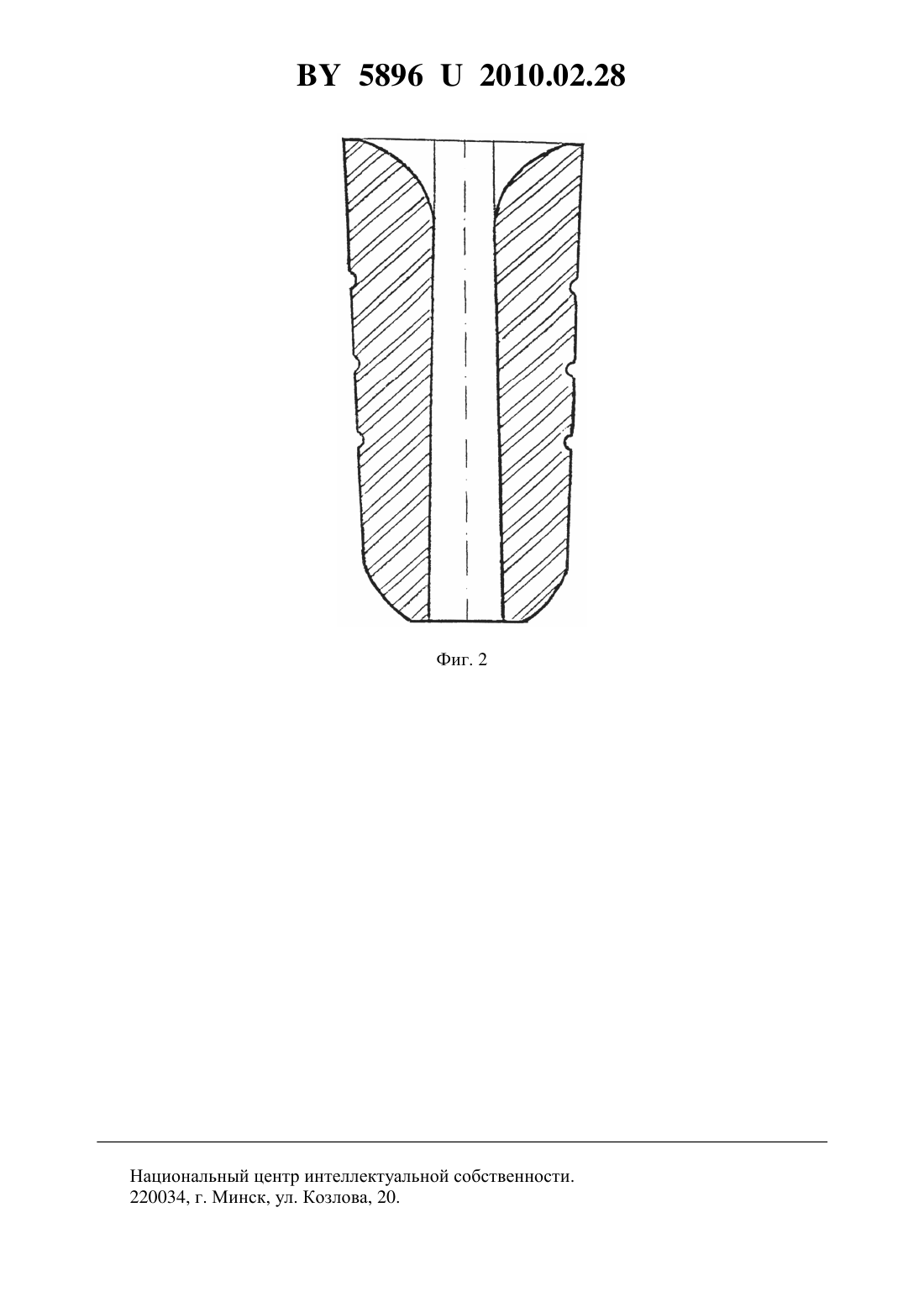

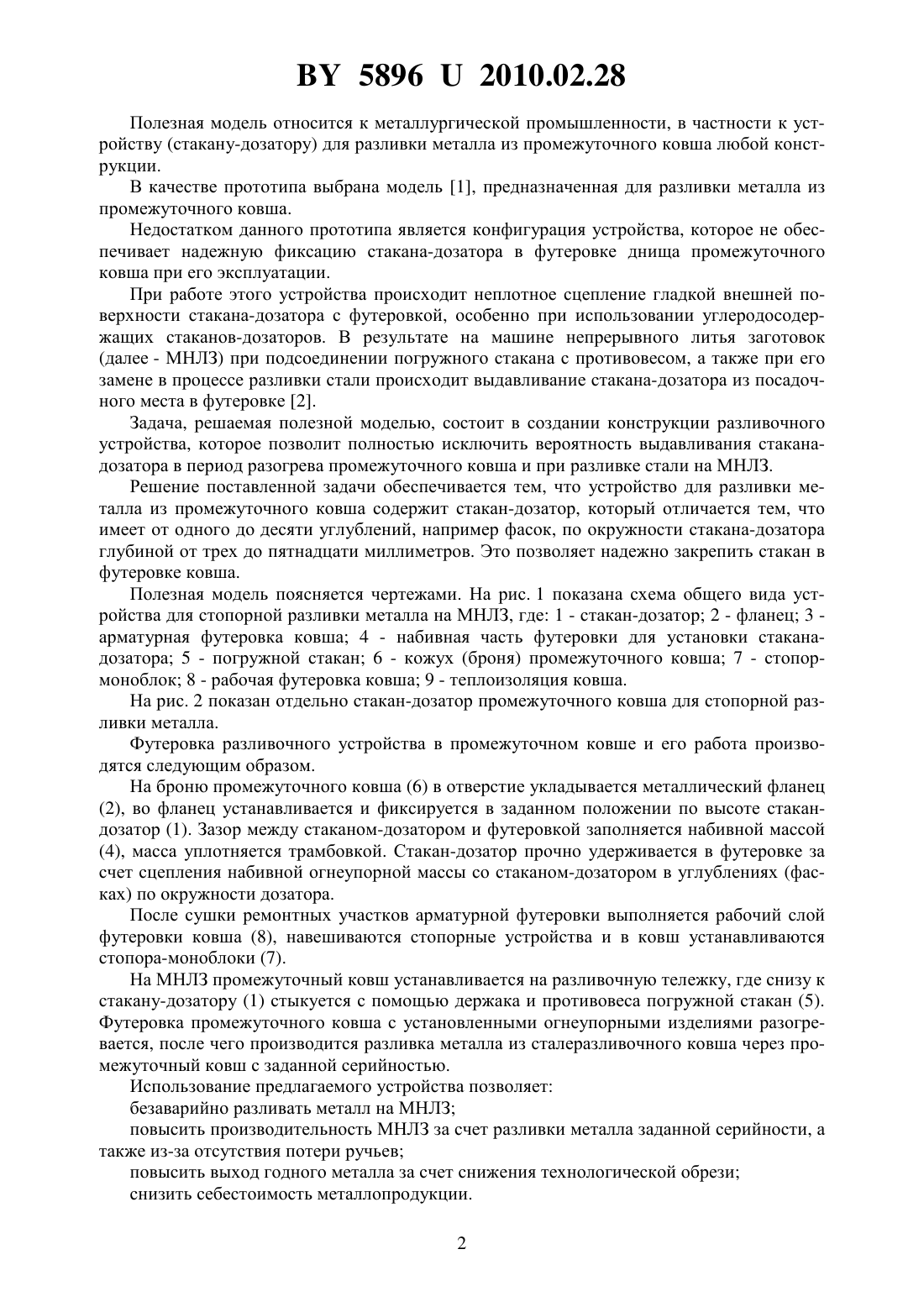

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗЛИВКИ МЕТАЛЛА ИЗ ПРОМЕЖУТОЧНОГО КОВША(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Маточкин Виктор Аркадьевич Ковалев Александр Викторович Бондаренко Ирина Анатольевна Кулешов Владимир Михайлович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для разливки металла из промежуточного ковша, содержащее стакандозатор, отличающееся тем, что имеет от одного до десяти углублений, например фасок,по окружности стакана-дозатора глубиной от трех до пятнадцати миллиметров. 58962010.02.28 Полезная модель относится к металлургической промышленности, в частности к устройству (стакану-дозатору) для разливки металла из промежуточного ковша любой конструкции. В качестве прототипа выбрана модель 1, предназначенная для разливки металла из промежуточного ковша. Недостатком данного прототипа является конфигурация устройства, которое не обеспечивает надежную фиксацию стакана-дозатора в футеровке днища промежуточного ковша при его эксплуатации. При работе этого устройства происходит неплотное сцепление гладкой внешней поверхности стакана-дозатора с футеровкой, особенно при использовании углеродосодержащих стаканов-дозаторов. В результате на машине непрерывного литья заготовок(далее - МНЛЗ) при подсоединении погружного стакана с противовесом, а также при его замене в процессе разливки стали происходит выдавливание стакана-дозатора из посадочного места в футеровке 2. Задача, решаемая полезной моделью, состоит в создании конструкции разливочного устройства, которое позволит полностью исключить вероятность выдавливания стаканадозатора в период разогрева промежуточного ковша и при разливке стали на МНЛЗ. Решение поставленной задачи обеспечивается тем, что устройство для разливки металла из промежуточного ковша содержит стакан-дозатор, который отличается тем, что имеет от одного до десяти углублений, например фасок, по окружности стакана-дозатора глубиной от трех до пятнадцати миллиметров. Это позволяет надежно закрепить стакан в футеровке ковша. Полезная модель поясняется чертежами. На рис. 1 показана схема общего вида устройства для стопорной разливки металла на МНЛЗ, где 1 - стакан-дозатор 2 - фланец 3 арматурная футеровка ковша 4 - набивная часть футеровки для установки стаканадозатора 5 - погружной стакан 6 - кожух (броня) промежуточного ковша 7 - стопормоноблок 8 - рабочая футеровка ковша 9 - теплоизоляция ковша. На рис. 2 показан отдельно стакан-дозатор промежуточного ковша для стопорной разливки металла. Футеровка разливочного устройства в промежуточном ковше и его работа производятся следующим образом. На броню промежуточного ковша (6) в отверстие укладывается металлический фланец(2), во фланец устанавливается и фиксируется в заданном положении по высоте стакандозатор (1). Зазор между стаканом-дозатором и футеровкой заполняется набивной массой(4), масса уплотняется трамбовкой. Стакан-дозатор прочно удерживается в футеровке за счет сцепления набивной огнеупорной массы со стаканом-дозатором в углублениях (фасках) по окружности дозатора. После сушки ремонтных участков арматурной футеровки выполняется рабочий слой футеровки ковша (8), навешиваются стопорные устройства и в ковш устанавливаются стопора-моноблоки (7). На МНЛЗ промежуточный ковш устанавливается на разливочную тележку, где снизу к стакану-дозатору (1) стыкуется с помощью держака и противовеса погружной стакан (5). Футеровка промежуточного ковша с установленными огнеупорными изделиями разогревается, после чего производится разливка металла из сталеразливочного ковша через промежуточный ковш с заданной серийностью. Использование предлагаемого устройства позволяет безаварийно разливать металл на МНЛЗ повысить производительность МНЛЗ за счет разливки металла заданной серийности, а также из-за отсутствия потери ручьев повысить выход годного металла за счет снижения технологической обрези снизить себестоимость металлопродукции. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
