Устройство для удаления влаги из ПИ-трубопровода

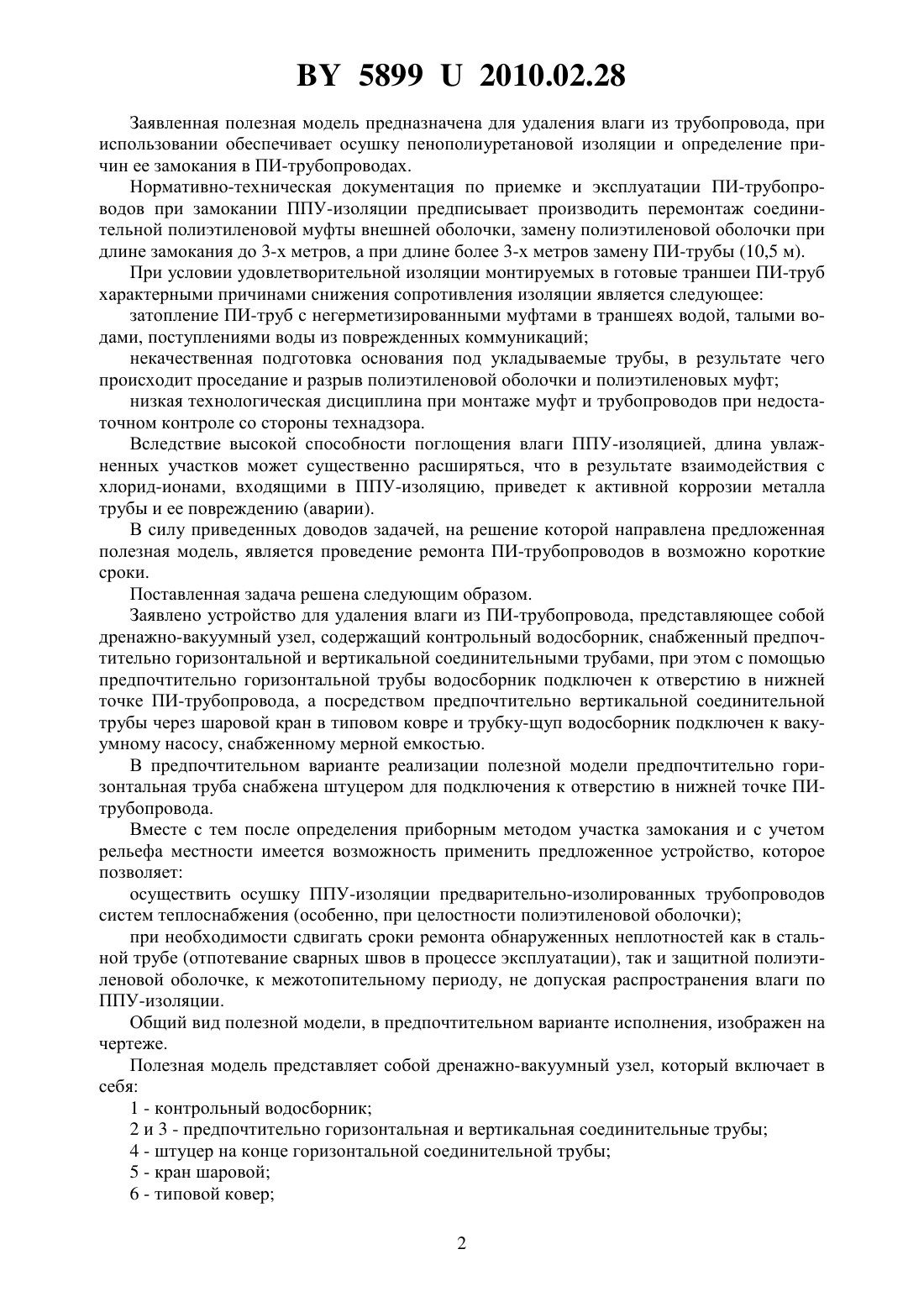

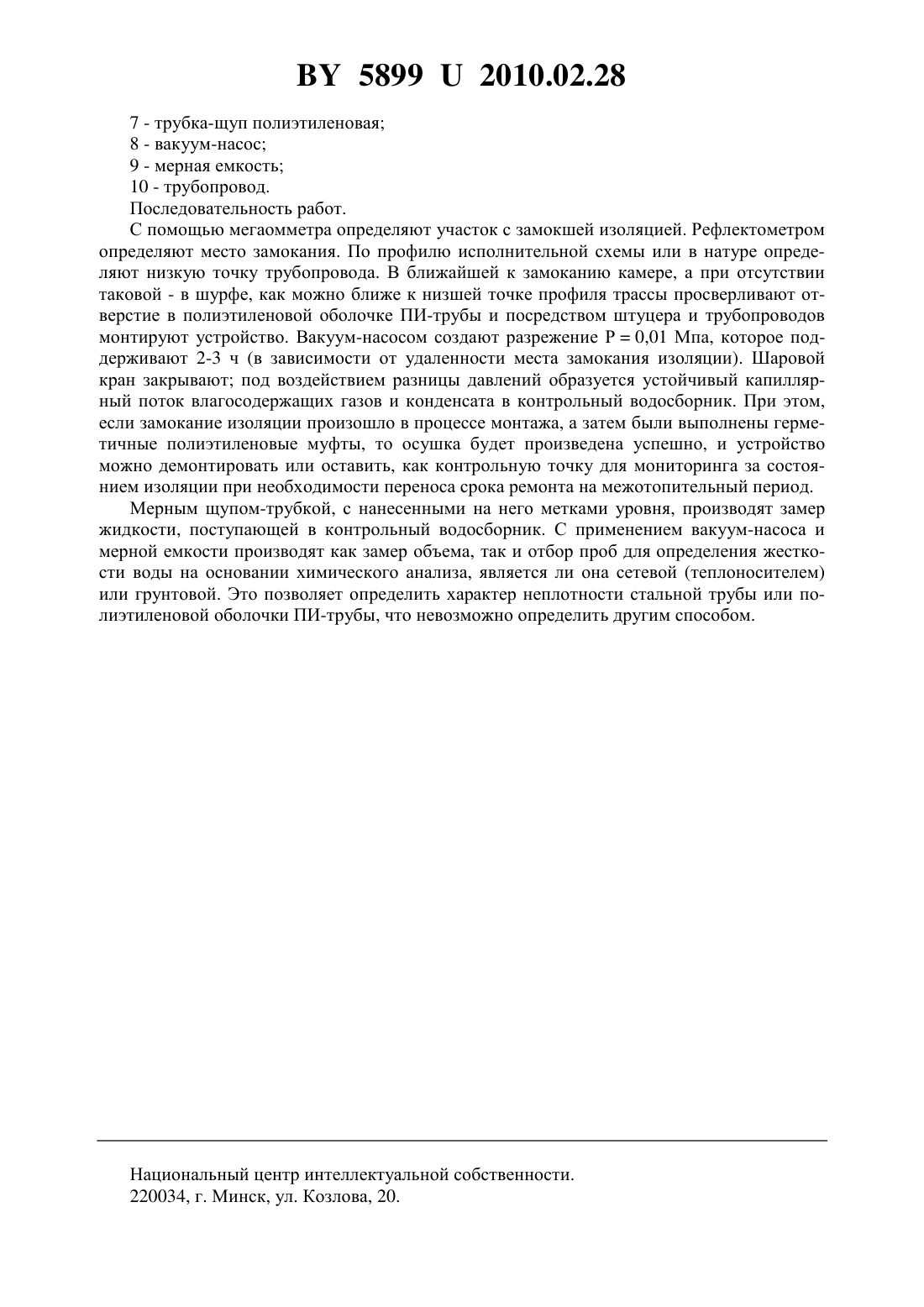

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВЛАГИ ИЗ ПИ-ТРУБОПРОВОДА(71) Заявитель Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго(72) Авторы Коломиец Юрий Кириллович Коломиец Дмитрий Юрьевич Жук Дмитрий Николаевич(73) Патентообладатель Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго(57) 1. Устройство для удаления влаги из ПИ-трубопровода, представляющее собой дренажно-вакуумный узел, содержащий контрольный водосборник, снабженный предпочтительно горизонтальной и вертикальной соединительными трубами, при этом с помощью предпочтительно горизонтальной трубы водосборник подключен к отверстию в нижней точке ПИ-трубопровода, а посредством предпочтительно вертикальной соединительной трубы через шаровой кран в типовом ковре и трубку-щуп водосборник подключен к вакуумному насосу, снабженному мерной емкостью. 2. Устройство по п. 1, отличающееся тем, что предпочтительно горизонтальная труба снабжена штуцером для подключения к отверстию в нижней точке ПИ-трубопровода. 58992010.02.28 Заявленная полезная модель предназначена для удаления влаги из трубопровода, при использовании обеспечивает осушку пенополиуретановой изоляции и определение причин ее замокания в ПИ-трубопроводах. Нормативно-техническая документация по приемке и эксплуатации ПИ-трубопроводов при замокании ППУ-изоляции предписывает производить перемонтаж соединительной полиэтиленовой муфты внешней оболочки, замену полиэтиленовой оболочки при длине замокания до 3-х метров, а при длине более 3-х метров замену ПИ-трубы (10,5 м). При условии удовлетворительной изоляции монтируемых в готовые траншеи ПИ-труб характерными причинами снижения сопротивления изоляции является следующее затопление ПИ-труб с негерметизированными муфтами в траншеях водой, талыми водами, поступлениями воды из поврежденных коммуникаций некачественная подготовка основания под укладываемые трубы, в результате чего происходит проседание и разрыв полиэтиленовой оболочки и полиэтиленовых муфт низкая технологическая дисциплина при монтаже муфт и трубопроводов при недостаточном контроле со стороны технадзора. Вследствие высокой способности поглощения влаги ППУ-изоляцией, длина увлажненных участков может существенно расширяться, что в результате взаимодействия с хлорид-ионами, входящими в ППУ-изоляцию, приведет к активной коррозии металла трубы и ее повреждению (аварии). В силу приведенных доводов задачей, на решение которой направлена предложенная полезная модель, является проведение ремонта ПИ-трубопроводов в возможно короткие сроки. Поставленная задача решена следующим образом. Заявлено устройство для удаления влаги из ПИ-трубопровода, представляющее собой дренажно-вакуумный узел, содержащий контрольный водосборник, снабженный предпочтительно горизонтальной и вертикальной соединительными трубами, при этом с помощью предпочтительно горизонтальной трубы водосборник подключен к отверстию в нижней точке ПИ-трубопровода, а посредством предпочтительно вертикальной соединительной трубы через шаровой кран в типовом ковре и трубку-щуп водосборник подключен к вакуумному насосу, снабженному мерной емкостью. В предпочтительном варианте реализации полезной модели предпочтительно горизонтальная труба снабжена штуцером для подключения к отверстию в нижней точке ПИтрубопровода. Вместе с тем после определения приборным методом участка замокания и с учетом рельефа местности имеется возможность применить предложенное устройство, которое позволяет осуществить осушку ППУ-изоляции предварительно-изолированных трубопроводов систем теплоснабжения (особенно, при целостности полиэтиленовой оболочки) при необходимости сдвигать сроки ремонта обнаруженных неплотностей как в стальной трубе (отпотевание сварных швов в процессе эксплуатации), так и защитной полиэтиленовой оболочке, к межотопительному периоду, не допуская распространения влаги по ППУ-изоляции. Общий вид полезной модели, в предпочтительном варианте исполнения, изображен на чертеже. Полезная модель представляет собой дренажно-вакуумный узел, который включает в себя 1 - контрольный водосборник 2 и 3 - предпочтительно горизонтальная и вертикальная соединительные трубы 4 - штуцер на конце горизонтальной соединительной трубы 5 - кран шаровой 6 - типовой ковер 2 58992010.02.28 7 - трубка-щуп полиэтиленовая 8 - вакуум-насос 9 - мерная емкость 10 - трубопровод. Последовательность работ. С помощью мегаомметра определяют участок с замокшей изоляцией. Рефлектометром определяют место замокания. По профилю исполнительной схемы или в натуре определяют низкую точку трубопровода. В ближайшей к замоканию камере, а при отсутствии таковой - в шурфе, как можно ближе к низшей точке профиля трассы просверливают отверстие в полиэтиленовой оболочке ПИ-трубы и посредством штуцера и трубопроводов монтируют устройство. Вакуум-насосом создают разрежение Р 0,01 Мпа, которое поддерживают 2-3 ч (в зависимости от удаленности места замокания изоляции). Шаровой кран закрывают под воздействием разницы давлений образуется устойчивый капиллярный поток влагосодержащих газов и конденсата в контрольный водосборник. При этом,если замокание изоляции произошло в процессе монтажа, а затем были выполнены герметичные полиэтиленовые муфты, то осушка будет произведена успешно, и устройство можно демонтировать или оставить, как контрольную точку для мониторинга за состоянием изоляции при необходимости переноса срока ремонта на межотопительный период. Мерным щупом-трубкой, с нанесенными на него метками уровня, производят замер жидкости, поступающей в контрольный водосборник. С применением вакуум-насоса и мерной емкости производят как замер объема, так и отбор проб для определения жесткости воды на основании химического анализа, является ли она сетевой (теплоносителем) или грунтовой. Это позволяет определить характер неплотности стальной трубы или полиэтиленовой оболочки ПИ-трубы, что невозможно определить другим способом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
