Жидкостный фильтр

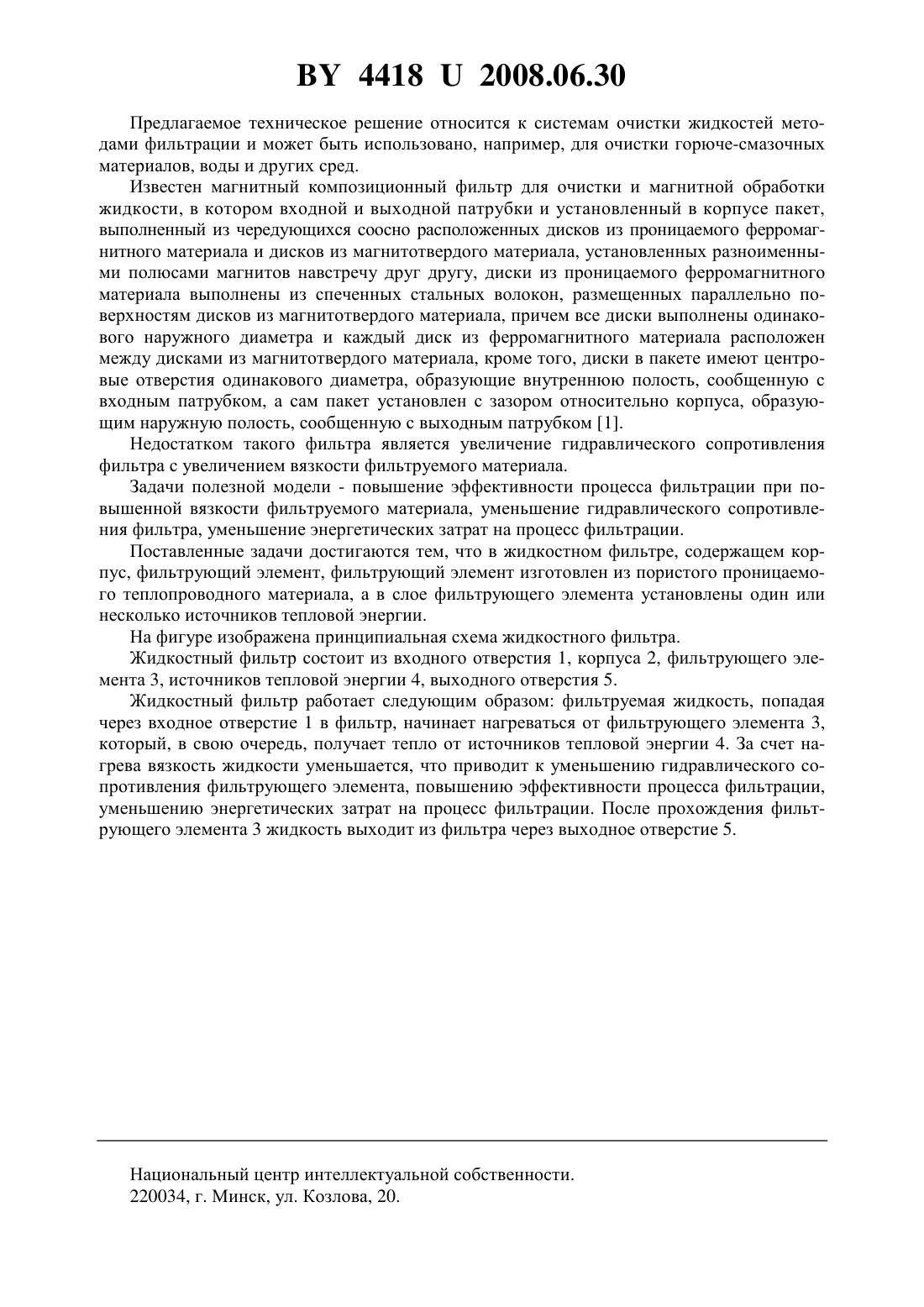

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Солонский Михаил Александрович Лопух Дмитрий Геннадьевич Капцевич Вячеслав Михайлович Кривальцевич Дмитрий Иосифович Швед Вячеслав Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Жидкостный фильтр, содержащий корпус, фильтрующий элемент, отличающийся тем, что фильтрующий элемент изготовлен из пористого проницаемого теплопроводного материала, а в слое фильтрующего элемента установлены один или несколько источников тепловой энергии. 44182008.06.30 Предлагаемое техническое решение относится к системам очистки жидкостей методами фильтрации и может быть использовано, например, для очистки горюче-смазочных материалов, воды и других сред. Известен магнитный композиционный фильтр для очистки и магнитной обработки жидкости, в котором входной и выходной патрубки и установленный в корпусе пакет,выполненный из чередующихся соосно расположенных дисков из проницаемого ферромагнитного материала и дисков из магнитотвердого материала, установленных разноименными полюсами магнитов навстречу друг другу, диски из проницаемого ферромагнитного материала выполнены из спеченных стальных волокон, размещенных параллельно поверхностям дисков из магнитотвердого материала, причем все диски выполнены одинакового наружного диаметра и каждый диск из ферромагнитного материала расположен между дисками из магнитотвердого материала, кроме того, диски в пакете имеют центровые отверстия одинакового диаметра, образующие внутреннюю полость, сообщенную с входным патрубком, а сам пакет установлен с зазором относительно корпуса, образующим наружную полость, сообщенную с выходным патрубком 1. Недостатком такого фильтра является увеличение гидравлического сопротивления фильтра с увеличением вязкости фильтруемого материала. Задачи полезной модели - повышение эффективности процесса фильтрации при повышенной вязкости фильтруемого материала, уменьшение гидравлического сопротивления фильтра, уменьшение энергетических затрат на процесс фильтрации. Поставленные задачи достигаются тем, что в жидкостном фильтре, содержащем корпус, фильтрующий элемент, фильтрующий элемент изготовлен из пористого проницаемого теплопроводного материала, а в слое фильтрующего элемента установлены один или несколько источников тепловой энергии. На фигуре изображена принципиальная схема жидкостного фильтра. Жидкостный фильтр состоит из входного отверстия 1, корпуса 2, фильтрующего элемента 3, источников тепловой энергии 4, выходного отверстия 5. Жидкостный фильтр работает следующим образом фильтруемая жидкость, попадая через входное отверстие 1 в фильтр, начинает нагреваться от фильтрующего элемента 3,который, в свою очередь, получает тепло от источников тепловой энергии 4. За счет нагрева вязкость жидкости уменьшается, что приводит к уменьшению гидравлического сопротивления фильтрующего элемента, повышению эффективности процесса фильтрации,уменьшению энергетических затрат на процесс фильтрации. После прохождения фильтрующего элемента 3 жидкость выходит из фильтра через выходное отверстие 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
