Рабочий орган планировщика-рыхлителя

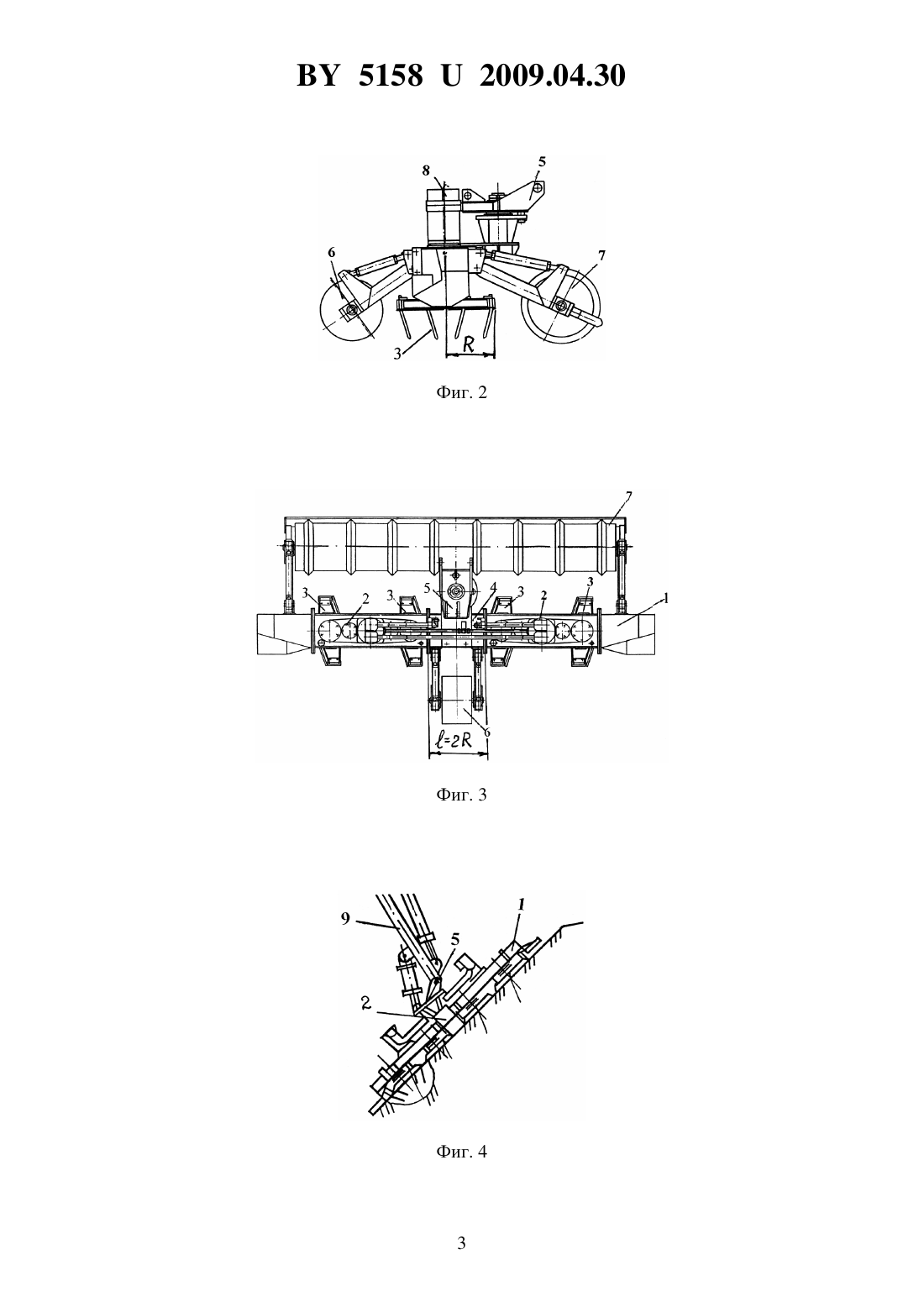

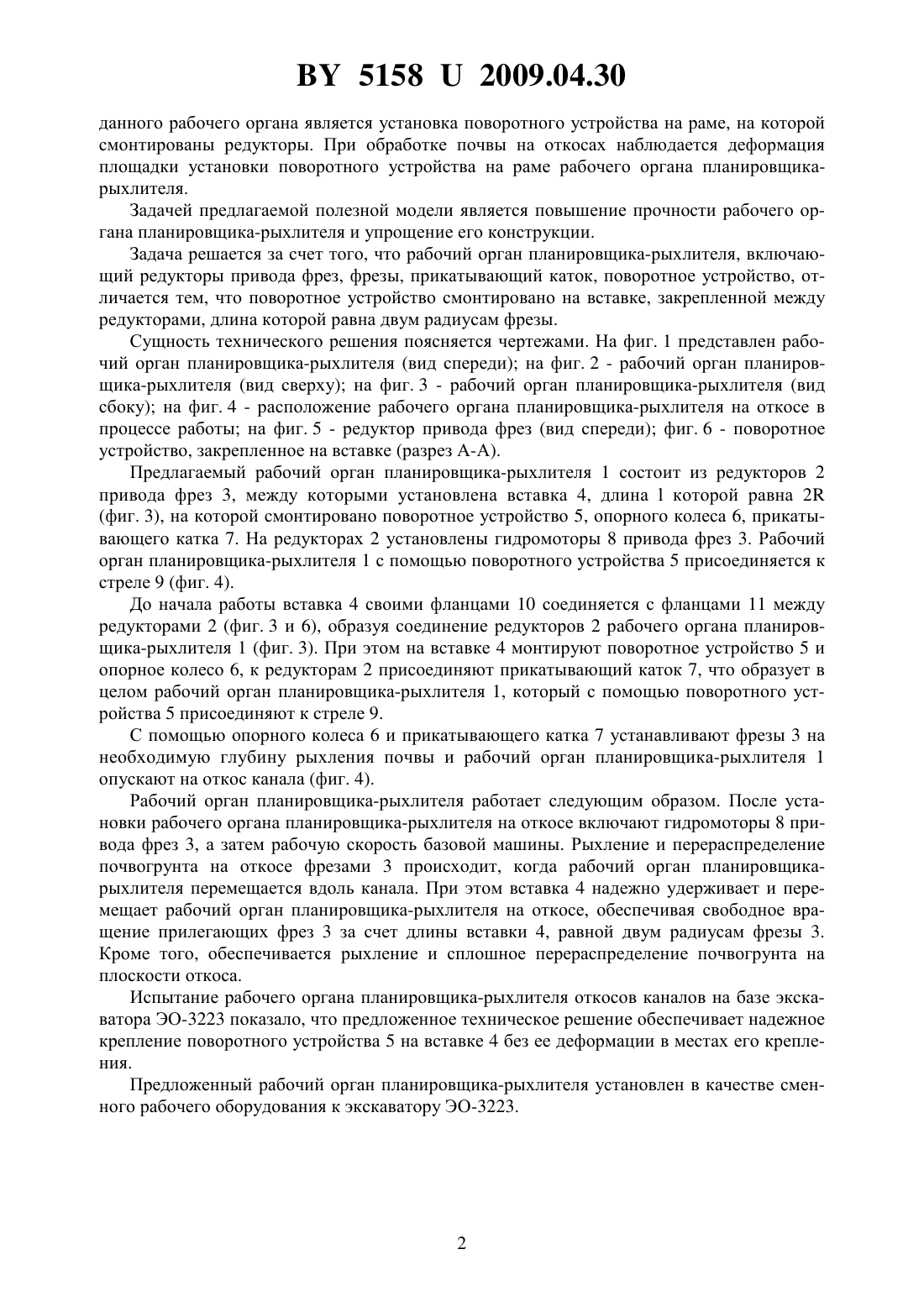

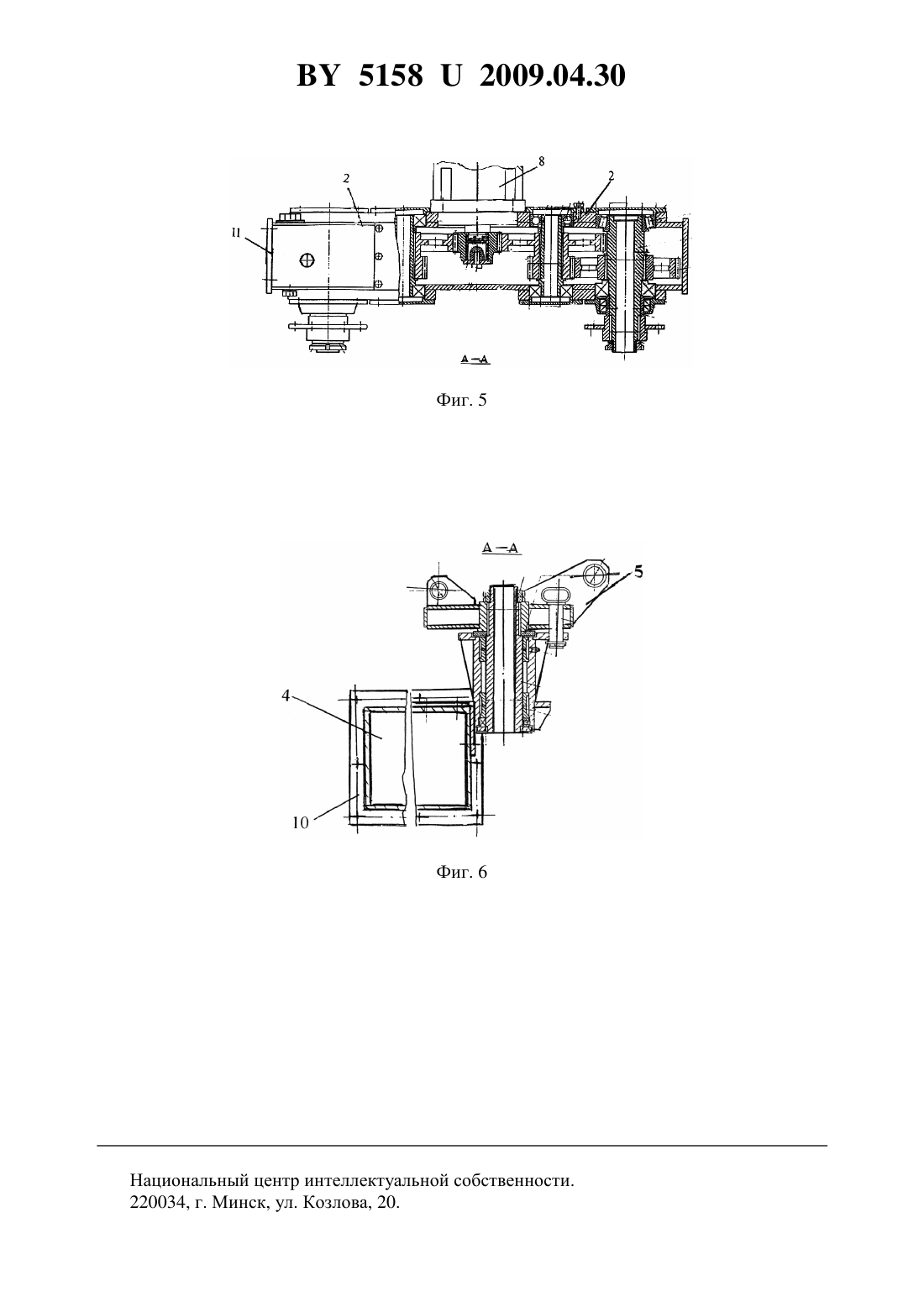

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Спиркин Андрей Владимирович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Рабочий орган планировщика-рыхлителя, включающий редукторы привода фрез, фрезы, прикатывающий каток, поворотное устройство, отличающийся тем, что поворотное устройство смонтировано на вставке, закрепленной между редукторами, длина которой равна двум радиусам фрезы. Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и предназначено для рыхления, выравнивания и прикатывания осушенных минеральных и торфяных почв на откосах каналов водопроводящей и регулирующей сети под залужение. Оно может быть использовано для обработки почвы при пересеве незасеянных участков и на площадках с изреженным травостоем на укрепленных многолетними травами откосах. Наиболее близким по технологии применения и устройству является рабочий орган для обработки почвы, включающий раму, редукторы привода фрез, фрезы, прикатывающий каток, поворотное устройство, смонтированное на раме 1, (фиг. 3 и 4). Недостатком 51582009.04.30 данного рабочего органа является установка поворотного устройства на раме, на которой смонтированы редукторы. При обработке почвы на откосах наблюдается деформация площадки установки поворотного устройства на раме рабочего органа планировщикарыхлителя. Задачей предлагаемой полезной модели является повышение прочности рабочего органа планировщика-рыхлителя и упрощение его конструкции. Задача решается за счет того, что рабочий орган планировщика-рыхлителя, включающий редукторы привода фрез, фрезы, прикатывающий каток, поворотное устройство, отличается тем, что поворотное устройство смонтировано на вставке, закрепленной между редукторами, длина которой равна двум радиусам фрезы. Сущность технического решения поясняется чертежами. На фиг. 1 представлен рабочий орган планировщика-рыхлителя (вид спереди) на фиг. 2 - рабочий орган планировщика-рыхлителя (вид сверху) на фиг. 3 - рабочий орган планировщика-рыхлителя (вид сбоку) на фиг. 4 - расположение рабочего органа планировщика-рыхлителя на откосе в процессе работы на фиг. 5 - редуктор привода фрез (вид спереди) фиг. 6 - поворотное устройство, закрепленное на вставке (разрез А-А). Предлагаемый рабочий орган планировщика-рыхлителя 1 состоит из редукторов 2 привода фрез 3, между которыми установлена вставка 4, длинакоторой равна 2(фиг. 3), на которой смонтировано поворотное устройство 5, опорного колеса 6, прикатывающего катка 7. На редукторах 2 установлены гидромоторы 8 привода фрез 3. Рабочий орган планировщика-рыхлителя 1 с помощью поворотного устройства 5 присоединяется к стреле 9 (фиг. 4). До начала работы вставка 4 своими фланцами 10 соединяется с фланцами 11 между редукторами 2 (фиг. 3 и 6), образуя соединение редукторов 2 рабочего органа планировщика-рыхлителя 1 (фиг. 3). При этом на вставке 4 монтируют поворотное устройство 5 и опорное колесо 6, к редукторам 2 присоединяют прикатывающий каток 7, что образует в целом рабочий орган планировщика-рыхлителя 1, который с помощью поворотного устройства 5 присоединяют к стреле 9. С помощью опорного колеса 6 и прикатывающего катка 7 устанавливают фрезы 3 на необходимую глубину рыхления почвы и рабочий орган планировщика-рыхлителя 1 опускают на откос канала (фиг. 4). Рабочий орган планировщика-рыхлителя работает следующим образом. После установки рабочего органа планировщика-рыхлителя на откосе включают гидромоторы 8 привода фрез 3, а затем рабочую скорость базовой машины. Рыхление и перераспределение почвогрунта на откосе фрезами 3 происходит, когда рабочий орган планировщикарыхлителя перемещается вдоль канала. При этом вставка 4 надежно удерживает и перемещает рабочий орган планировщика-рыхлителя на откосе, обеспечивая свободное вращение прилегающих фрез 3 за счет длины вставки 4, равной двум радиусам фрезы 3. Кроме того, обеспечивается рыхление и сплошное перераспределение почвогрунта на плоскости откоса. Испытание рабочего органа планировщика-рыхлителя откосов каналов на базе экскаватора ЭО-3223 показало, что предложенное техническое решение обеспечивает надежное крепление поворотного устройства 5 на вставке 4 без ее деформации в местах его крепления. Предложенный рабочий орган планировщика-рыхлителя установлен в качестве сменного рабочего оборудования к экскаватору ЭО-3223. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
