Машина для подготовки гряд к уборке

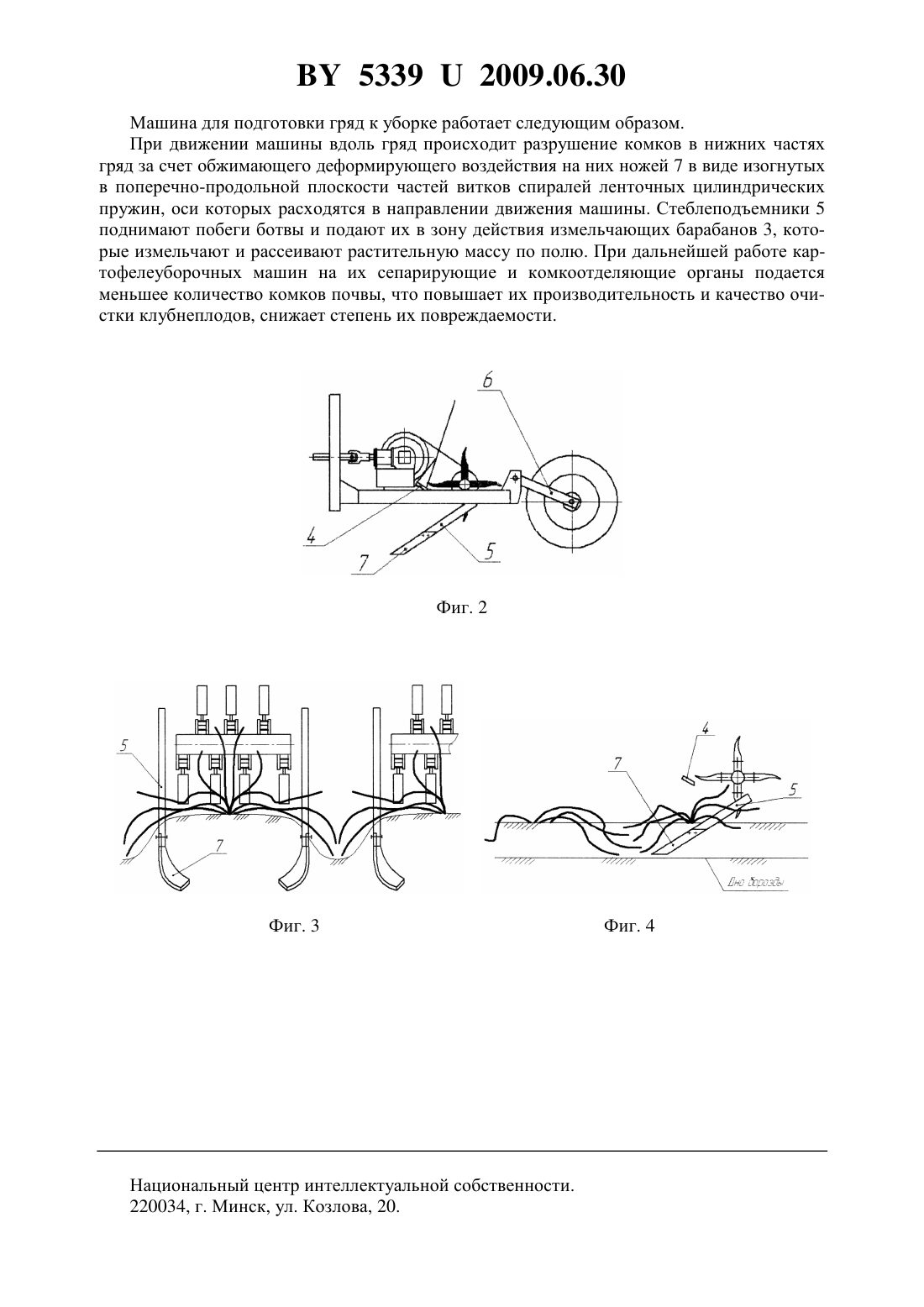

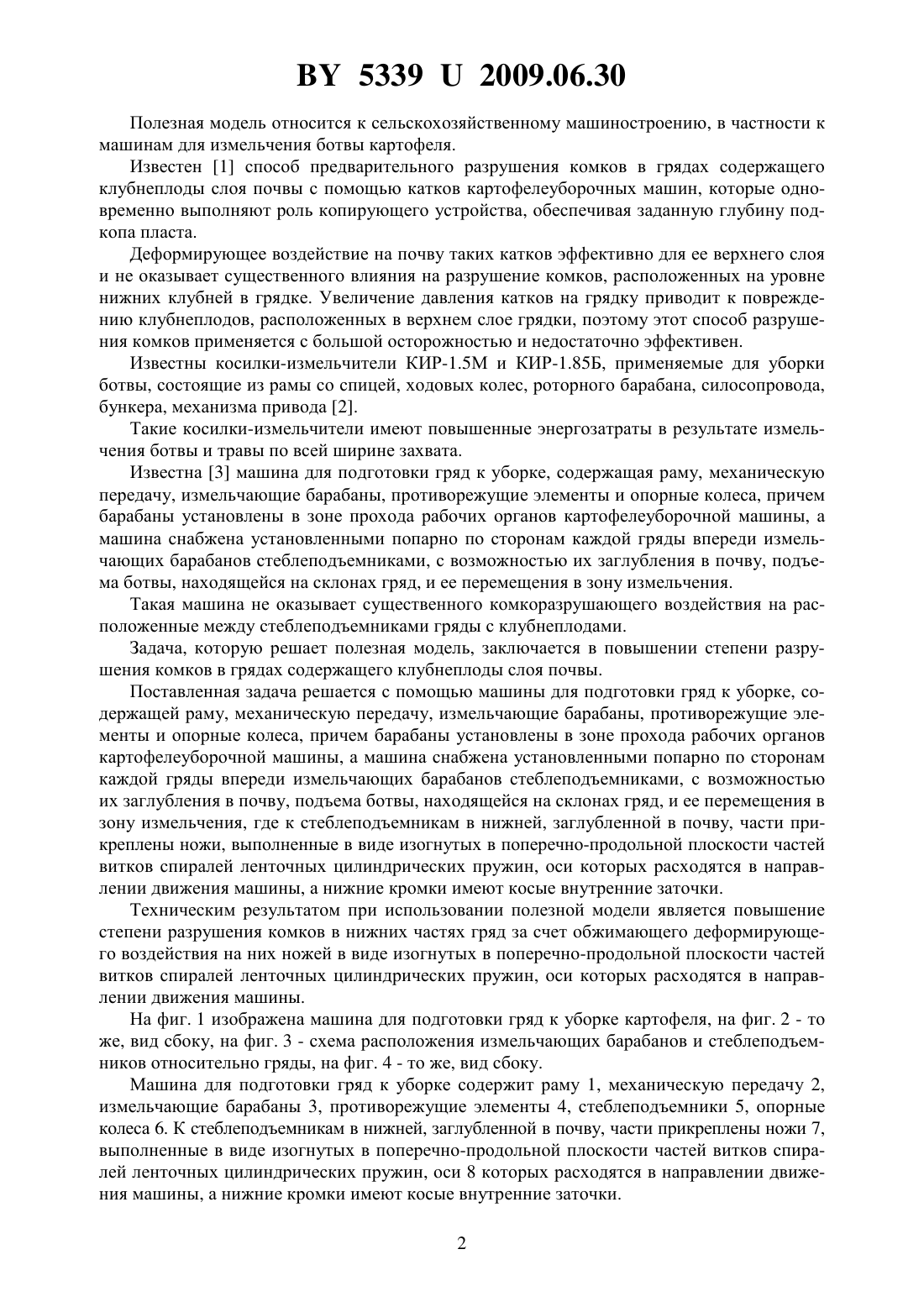

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ПОДГОТОВКИ ГРЯД К УБОРКЕ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для подготовки гряд к уборке, содержащая раму, механическую передачу,измельчающие барабаны, противорежущие элементы и опорные колеса, причем барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками, с возможностью их заглубления в почву, подъема ботвы,находящейся на склонах гряд, и ее перемещения в зону измельчения, отличающаяся тем,что к стеблеподъемникам в нижней, заглубленной в почву, части прикреплены ножи, выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси которых расходятся в направлении движения машины, а нижние кромки имеют косые внутренние заточки.(56) 1. Справочник конструктора сельскохозяйственных машин / Под редакцией М.И.Клецкина. Том 3. - М. Машиностроение, 1969. - С. 39-40. 2. Сельскохозяйственная техника Каталог. - М., 1991. - С. 316-317. 3. Патент на изобретение РФ 2282967 С 2, МПК А 01 33/02 // Бюл.25. - 2006. 53392009.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для измельчения ботвы картофеля. Известен 1 способ предварительного разрушения комков в грядах содержащего клубнеплоды слоя почвы с помощью катков картофелеуборочных машин, которые одновременно выполняют роль копирующего устройства, обеспечивая заданную глубину подкопа пласта. Деформирующее воздействие на почву таких катков эффективно для ее верхнего слоя и не оказывает существенного влияния на разрушение комков, расположенных на уровне нижних клубней в грядке. Увеличение давления катков на грядку приводит к повреждению клубнеплодов, расположенных в верхнем слое грядки, поэтому этот способ разрушения комков применяется с большой осторожностью и недостаточно эффективен. Известны косилки-измельчители КИР-1.5 М и КИР-1.85 Б, применяемые для уборки ботвы, состоящие из рамы со спицей, ходовых колес, роторного барабана, силосопровода,бункера, механизма привода 2. Такие косилки-измельчители имеют повышенные энергозатраты в результате измельчения ботвы и травы по всей ширине захвата. Известна 3 машина для подготовки гряд к уборке, содержащая раму, механическую передачу, измельчающие барабаны, противорежущие элементы и опорные колеса, причем барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками, с возможностью их заглубления в почву, подъема ботвы, находящейся на склонах гряд, и ее перемещения в зону измельчения. Такая машина не оказывает существенного комкоразрушающего воздействия на расположенные между стеблеподъемниками гряды с клубнеплодами. Задача, которую решает полезная модель, заключается в повышении степени разрушения комков в грядах содержащего клубнеплоды слоя почвы. Поставленная задача решается с помощью машины для подготовки гряд к уборке, содержащей раму, механическую передачу, измельчающие барабаны, противорежущие элементы и опорные колеса, причем барабаны установлены в зоне прохода рабочих органов картофелеуборочной машины, а машина снабжена установленными попарно по сторонам каждой гряды впереди измельчающих барабанов стеблеподъемниками, с возможностью их заглубления в почву, подъема ботвы, находящейся на склонах гряд, и ее перемещения в зону измельчения, где к стеблеподъемникам в нижней, заглубленной в почву, части прикреплены ножи, выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси которых расходятся в направлении движения машины, а нижние кромки имеют косые внутренние заточки. Техническим результатом при использовании полезной модели является повышение степени разрушения комков в нижних частях гряд за счет обжимающего деформирующего воздействия на них ножей в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси которых расходятся в направлении движения машины. На фиг. 1 изображена машина для подготовки гряд к уборке картофеля, на фиг. 2 - то же, вид сбоку, на фиг. 3 - схема расположения измельчающих барабанов и стеблеподъемников относительно гряды, на фиг. 4 - то же, вид сбоку. Машина для подготовки гряд к уборке содержит раму 1, механическую передачу 2,измельчающие барабаны 3, противорежущие элементы 4, стеблеподъемники 5, опорные колеса 6. К стеблеподъемникам в нижней, заглубленной в почву, части прикреплены ножи 7,выполненные в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси 8 которых расходятся в направлении движения машины, а нижние кромки имеют косые внутренние заточки. 2 53392009.06.30 Машина для подготовки гряд к уборке работает следующим образом. При движении машины вдоль гряд происходит разрушение комков в нижних частях гряд за счет обжимающего деформирующего воздействия на них ножей 7 в виде изогнутых в поперечно-продольной плоскости частей витков спиралей ленточных цилиндрических пружин, оси которых расходятся в направлении движения машины. Стеблеподъемники 5 поднимают побеги ботвы и подают их в зону действия измельчающих барабанов 3, которые измельчают и рассеивают растительную массу по полю. При дальнейшей работе картофелеуборочных машин на их сепарирующие и комкоотделяющие органы подается меньшее количество комков почвы, что повышает их производительность и качество очистки клубнеплодов, снижает степень их повреждаемости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
