Горелка газовая

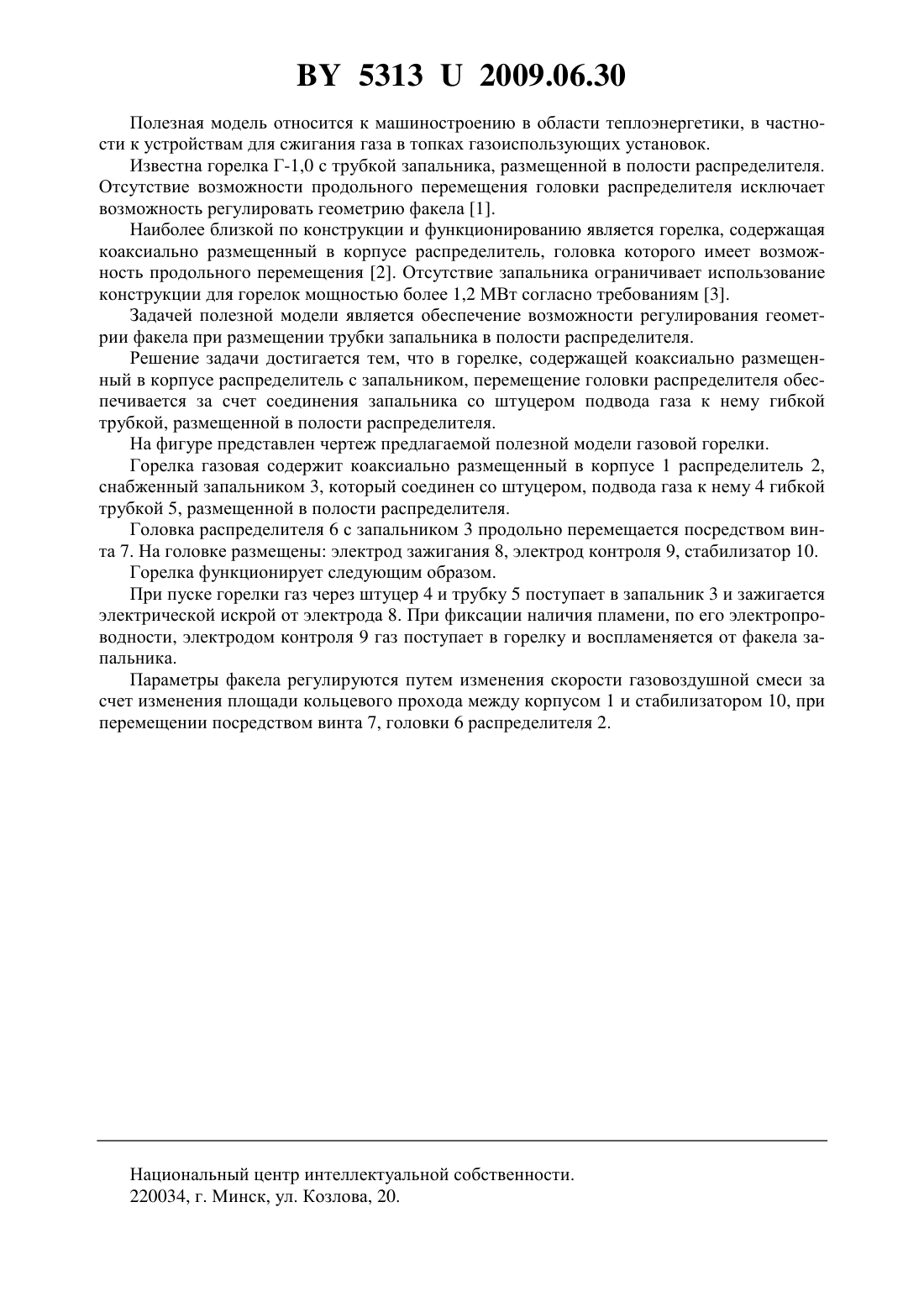

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Брестсельмаш(72) Авторы Морозов Сергей Евгеньевич Паюк Иосиф Семенович Мишук Дмитрий Семенович Артихович Галина Анатольевна Глинский Виталий Геннадьевич(73) Патентообладатель Открытое акционерное общество Брестсельмаш(57) Горелка газовая, содержащая коаксиально размещенный в корпусе распределитель с запальником, отличающаяся тем, что запальник соединен со штуцером подвода газа гибкой трубкой, размещенной в полости распределителя.(56) 1. Паспорт горелки Г-1,0 ТУ 108.555-82. 2. Горелки блочные газовые ТУ РБ 00238473.017-97. 3. Горелки газовые промышленные ГОСТ 21204-97. 53132009.06.30 Полезная модель относится к машиностроению в области теплоэнергетики, в частности к устройствам для сжигания газа в топках газоиспользующих установок. Известна горелка Г-1,0 с трубкой запальника, размещенной в полости распределителя. Отсутствие возможности продольного перемещения головки распределителя исключает возможность регулировать геометрию факела 1. Наиболее близкой по конструкции и функционированию является горелка, содержащая коаксиально размещенный в корпусе распределитель, головка которого имеет возможность продольного перемещения 2. Отсутствие запальника ограничивает использование конструкции для горелок мощностью более 1,2 МВт согласно требованиям 3. Задачей полезной модели является обеспечение возможности регулирования геометрии факела при размещении трубки запальника в полости распределителя. Решение задачи достигается тем, что в горелке, содержащей коаксиально размещенный в корпусе распределитель с запальником, перемещение головки распределителя обеспечивается за счет соединения запальника со штуцером подвода газа к нему гибкой трубкой, размещенной в полости распределителя. На фигуре представлен чертеж предлагаемой полезной модели газовой горелки. Горелка газовая содержит коаксиально размещенный в корпусе 1 распределитель 2,снабженный запальником 3, который соединен со штуцером, подвода газа к нему 4 гибкой трубкой 5, размещенной в полости распределителя. Головка распределителя 6 с запальником 3 продольно перемещается посредством винта 7. На головке размещены электрод зажигания 8, электрод контроля 9, стабилизатор 10. Горелка функционирует следующим образом. При пуске горелки газ через штуцер 4 и трубку 5 поступает в запальник 3 и зажигается электрической искрой от электрода 8. При фиксации наличия пламени, по его электропроводности, электродом контроля 9 газ поступает в горелку и воспламеняется от факела запальника. Параметры факела регулируются путем изменения скорости газовоздушной смеси за счет изменения площади кольцевого прохода между корпусом 1 и стабилизатором 10, при перемещении посредством винта 7, головки 6 распределителя 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
