Порциеобразователь для подготовки к уборке лент льна

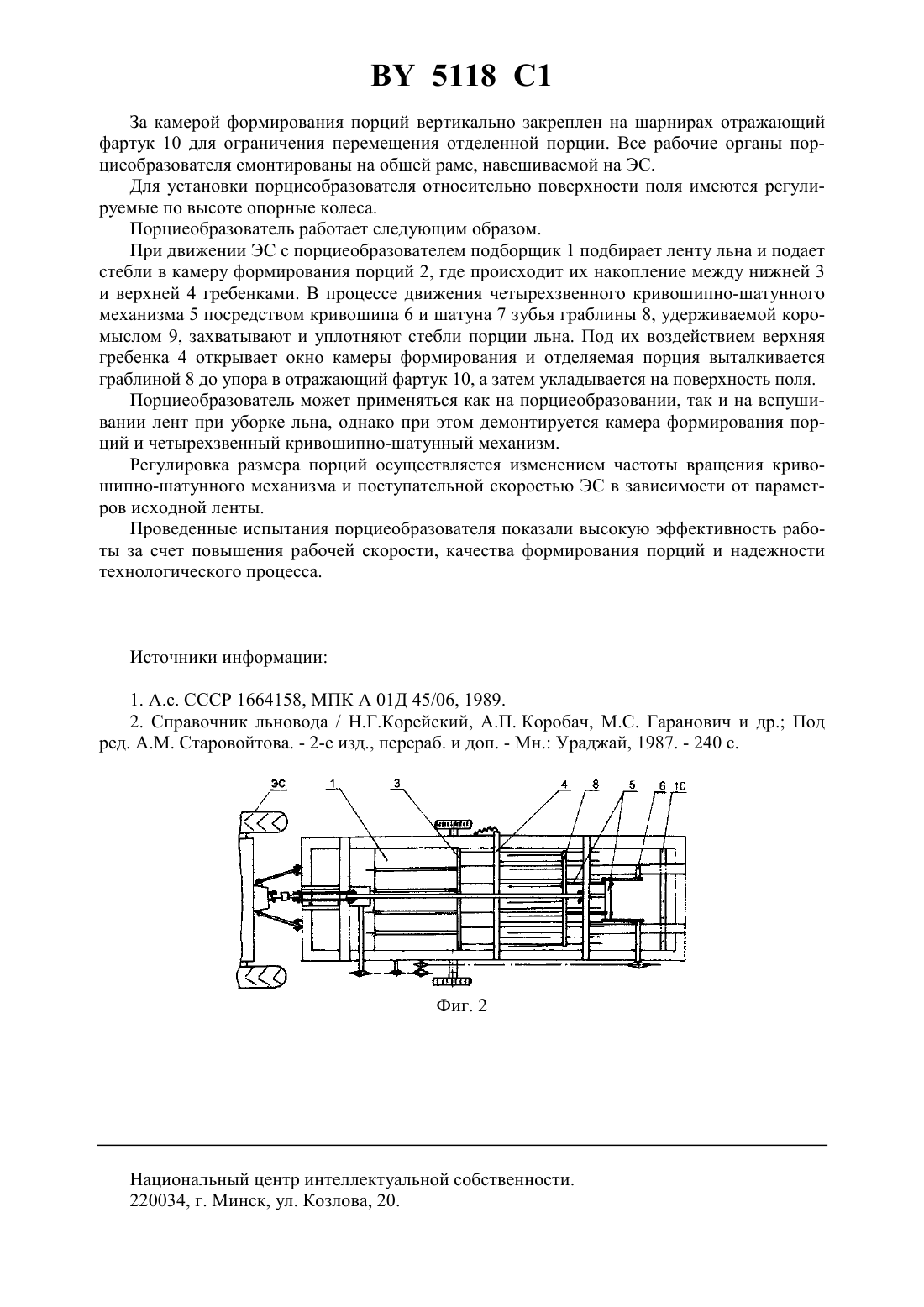

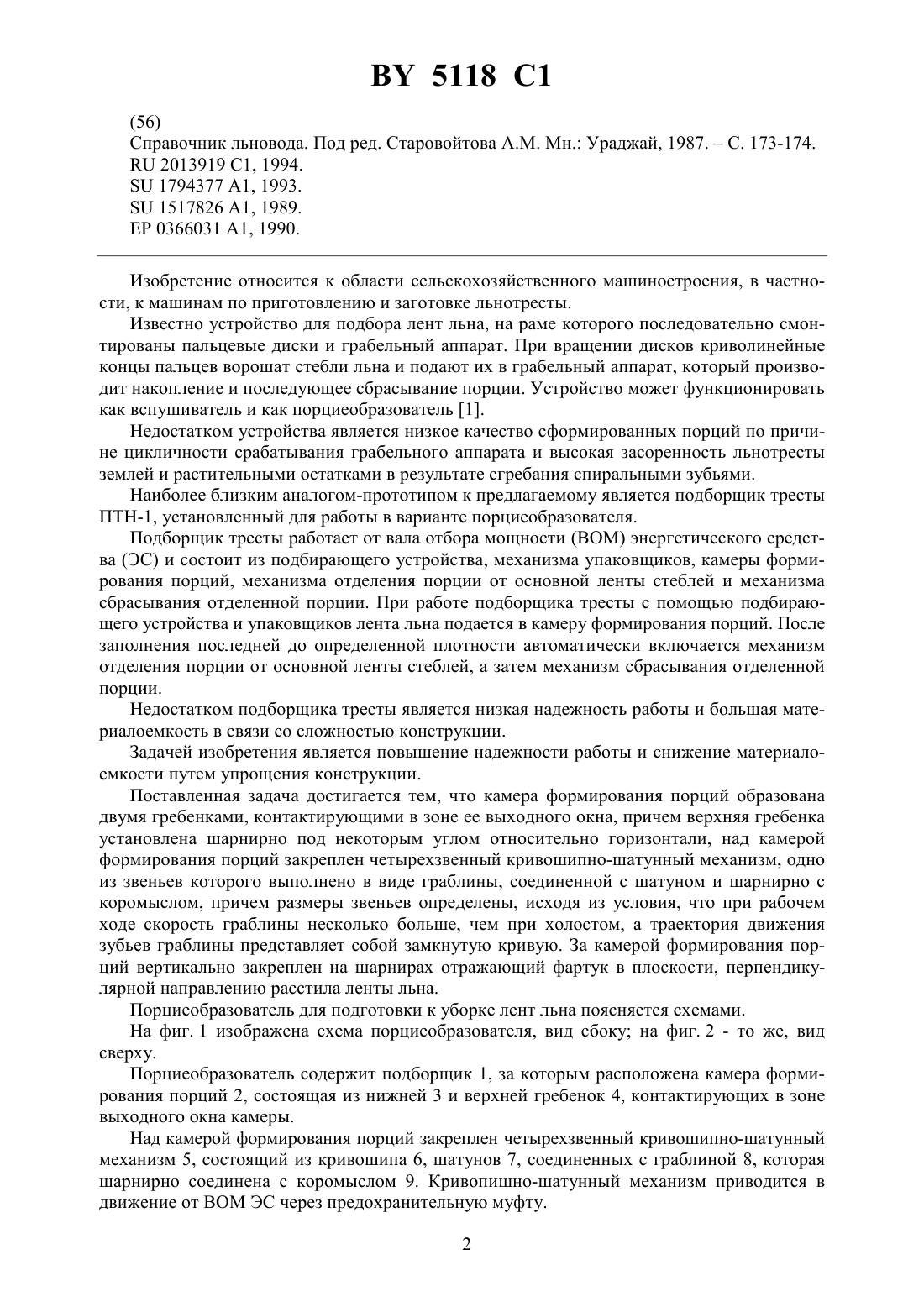

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОРЦИЕОБРАЗОВАТЕЛЬ ДЛЯ ПОДГОТОВКИ К УБОРКЕ ЛЕНТ ЛЬНА(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Казакевич Петр Петрович Кучинский Евгений Тимофеевич Юсифов Искандер Рагим оглы Бельдейко Юрий НиколаевичКовалев Михаил МихайловичТрибуналов Михаил Николаевич Перевозников Василий Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) 1. Порциеобразователь для подготовки к уборке лент льна, содержащий раму, подборщик, камеру формирования порций, механизм отделения порции от основной ленты и механизм сбрасывания отделенной порции, отличающийся тем, что камера формирования порций образована двумя гребенками, контактирующими в зоне ее выходного окна,причем верхняя гребенка установлена шарнирно под некоторым углом относительно горизонтали, над камерой формирования порций закреплен четырехзвенный кривошипношатунный механизм, одно из звеньев которого выполнено в виде граблины, соединенной с шатуном и шарнирно с коромыслом, причем размеры звеньев определены, исходя из условия, что при рабочем ходе скорость граблины несколько больше, чем при холостом, а траектория движения зубьев граблины представляет собой замкнутую кривую. 2. Порциеобразователь по п. 1, отличающийся тем, что за камерой формирования порций вертикально закреплен на шарнирах отражающий фартук в плоскости, перпендикулярной направлению расстила ленты льна.(56) Справочник льновода. Под ред. Старовойтова А.М. Мн. Ураджай, 1987.С. 173-174.2013919 1, 1994.1794377 1, 1993.1517826 1, 1989.0366031 1, 1990. Изобретение относится к области сельскохозяйственного машиностроения, в частности, к машинам по приготовлению и заготовке льнотресты. Известно устройство для подбора лент льна, на раме которого последовательно смонтированы пальцевые диски и грабельный аппарат. При вращении дисков криволинейные концы пальцев ворошат стебли льна и подают их в грабельный аппарат, который производит накопление и последующее сбрасывание порции. Устройство может функционировать как вспушиватель и как порциеобразователь 1. Недостатком устройства является низкое качество сформированных порций по причине цикличности срабатывания грабельного аппарата и высокая засоренность льнотресты землей и растительными остатками в результате сгребания спиральными зубьями. Наиболее близким аналогом-прототипом к предлагаемому является подборщик тресты ПТН-1, установленный для работы в варианте порциеобразователя. Подборщик тресты работает от вала отбора мощности (ВОМ) энергетического средства (ЭС) и состоит из подбирающего устройства, механизма упаковщиков, камеры формирования порций, механизма отделения порции от основной ленты стеблей и механизма сбрасывания отделенной порции. При работе подборщика тресты с помощью подбирающего устройства и упаковщиков лента льна подается в камеру формирования порций. После заполнения последней до определенной плотности автоматически включается механизм отделения порции от основной ленты стеблей, а затем механизм сбрасывания отделенной порции. Недостатком подборщика тресты является низкая надежность работы и большая материалоемкость в связи со сложностью конструкции. Задачей изобретения является повышение надежности работы и снижение материалоемкости путем упрощения конструкции. Поставленная задача достигается тем, что камера формирования порций образована двумя гребенками, контактирующими в зоне ее выходного окна, причем верхняя гребенка установлена шарнирно под некоторым углом относительно горизонтали, над камерой формирования порций закреплен четырехзвенный кривошипно-шатунный механизм, одно из звеньев которого выполнено в виде граблины, соединенной с шатуном и шарнирно с коромыслом, причем размеры звеньев определены, исходя из условия, что при рабочем ходе скорость граблины несколько больше, чем при холостом, а траектория движения зубьев граблины представляет собой замкнутую кривую. За камерой формирования порций вертикально закреплен на шарнирах отражающий фартук в плоскости, перпендикулярной направлению расстила ленты льна. Порциеобразователь для подготовки к уборке лент льна поясняется схемами. На фиг. 1 изображена схема порциеобразователя, вид сбоку на фиг. 2 - то же, вид сверху. Порциеобразователь содержит подборщик 1, за которым расположена камера формирования порций 2, состоящая из нижней 3 и верхней гребенок 4, контактирующих в зоне выходного окна камеры. Над камерой формирования порций закреплен четырехзвенный кривошипно-шатунный механизм 5, состоящий из кривошипа 6, шатунов 7, соединенных с граблиной 8, которая шарнирно соединена с коромыслом 9. Кривопишно-шатунный механизм приводится в движение от ВОМ ЭС через предохранительную муфту. 2 5118 1 За камерой формирования порций вертикально закреплен на шарнирах отражающий фартук 10 для ограничения перемещения отделенной порции. Все рабочие органы порциеобразователя смонтированы на общей раме, навешиваемой на ЭС. Для установки порциеобразователя относительно поверхности поля имеются регулируемые по высоте опорные колеса. Порциеобразователь работает следующим образом. При движении ЭС с порциеобразователем подборщик 1 подбирает ленту льна и подает стебли в камеру формирования порций 2, где происходит их накопление между нижней 3 и верхней 4 гребенками. В процессе движения четырехзвенного кривошипно-шатунного механизма 5 посредством кривошипа 6 и шатуна 7 зубья граблины 8, удерживаемой коромыслом 9, захватывают и уплотняют стебли порции льна. Под их воздействием верхняя гребенка 4 открывает окно камеры формирования и отделяемая порция выталкивается граблиной 8 до упора в отражающий фартук 10, а затем укладывается на поверхность поля. Порциеобразователь может применяться как на порциеобразовании, так и на вспушивании лент при уборке льна, однако при этом демонтируется камера формирования порций и четырехзвенный кривошипно-шатунный механизм. Регулировка размера порций осуществляется изменениемчастоты вращения кривошипно-шатунного механизма и поступательной скоростью ЭС в зависимости от параметров исходной ленты. Проведенные испытания порциеобразователя показали высокую эффективность работы за счет повышения рабочей скорости, качества формирования порций и надежности технологического процесса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
