Трамбовщик силоса

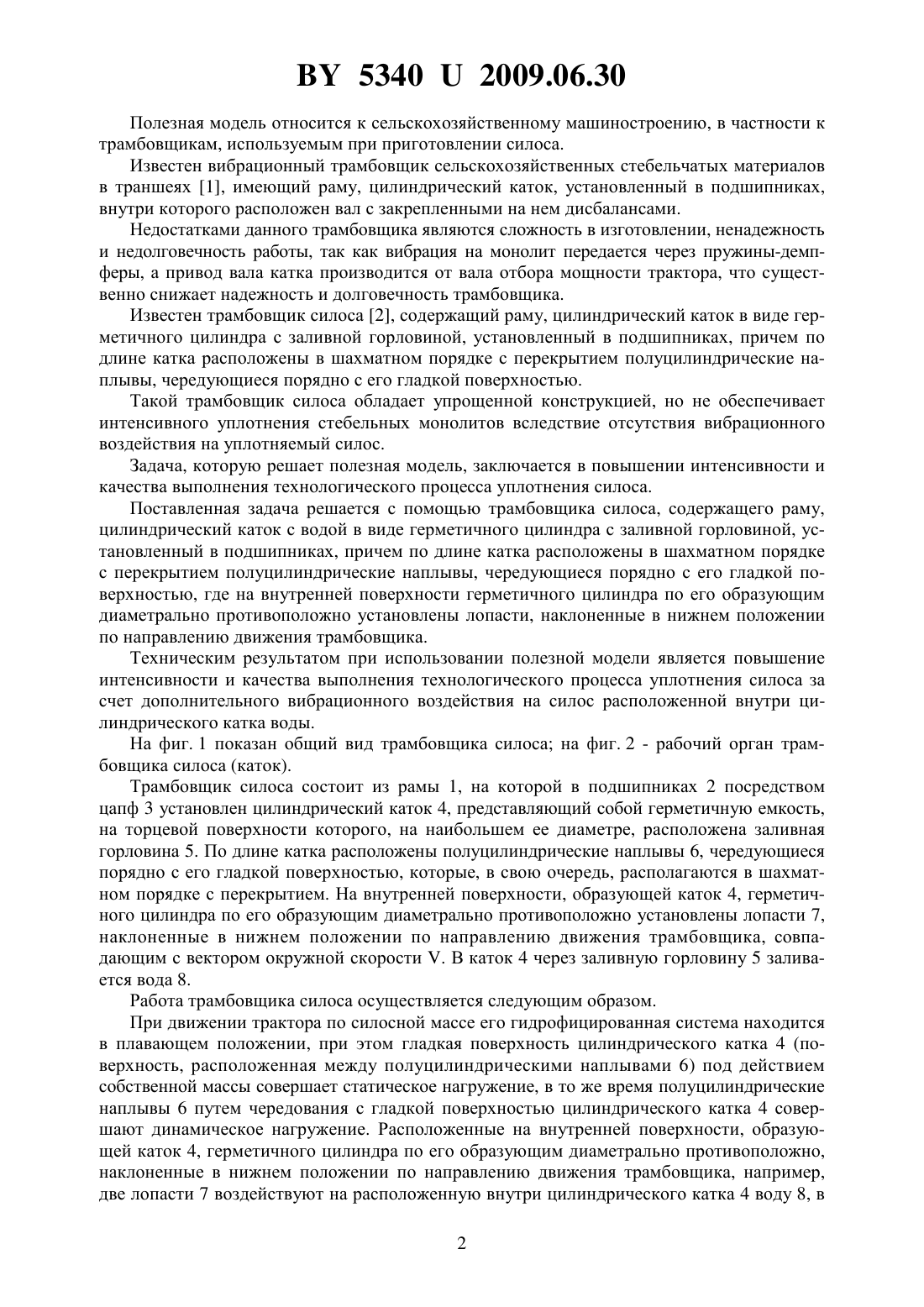

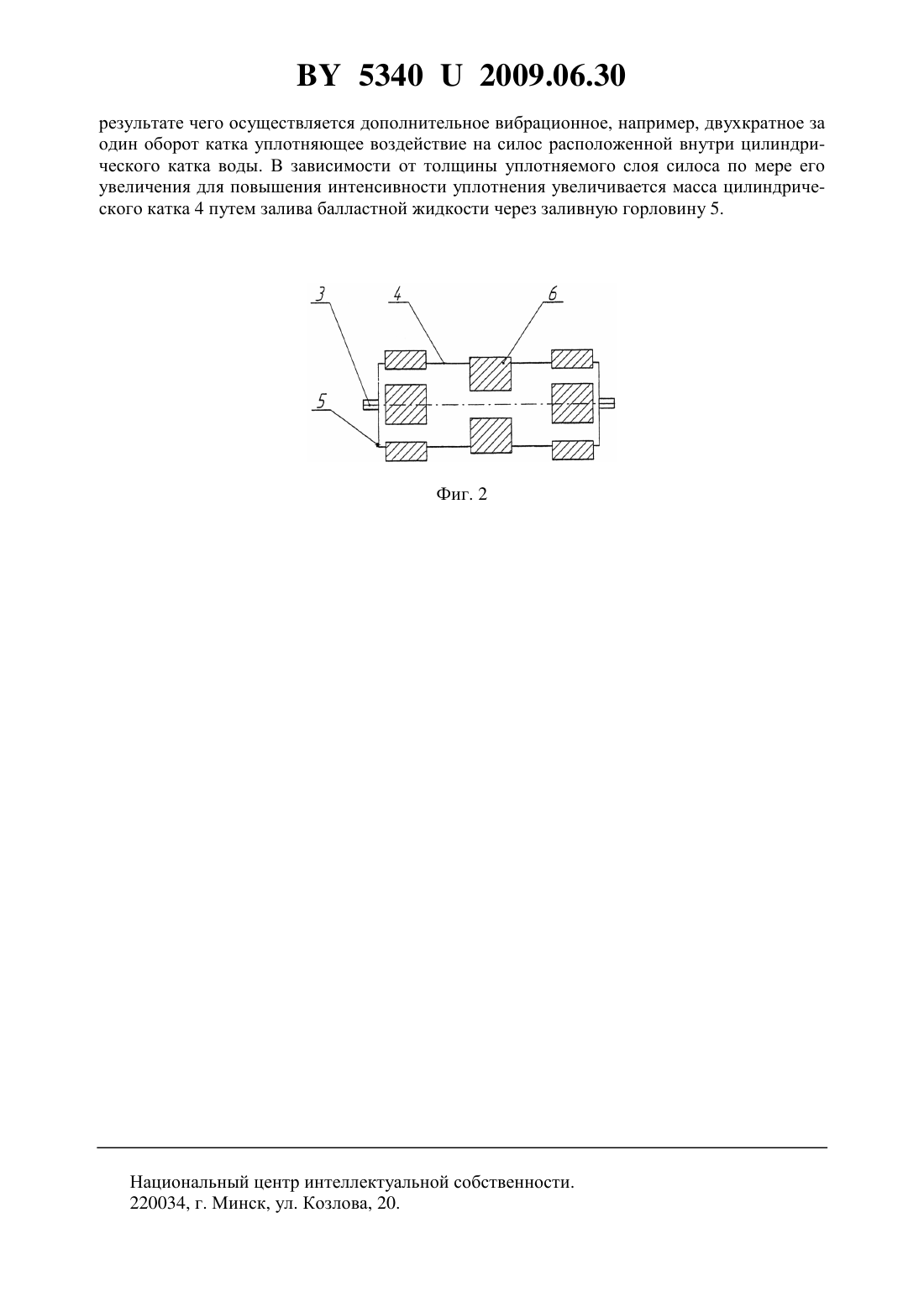

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Трамбовщик силоса, содержащий раму, цилиндрический каток с водой в виде герметичного цилиндра с заливной горловиной, установленный в подшипниках, причем по длине катка расположены в шахматном порядке с перекрытием полуцилиндрические наплывы, чередующиеся порядно с его гладкой поверхностью, отличающийся тем, что на внутренней поверхности герметичного цилиндра по его образующим диаметрально противоположно установлены лопасти, наклоненные в нижнем положении по направлению движения трамбовщика.(56) 1. А.с. СССР 1790864 А 1, МПК А 01 Р 25/16, 1993. 2. Патент на изобретение РФ 2226338 С 2, МПК А 01 25/16, 2004. 53402009.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к трамбовщикам, используемым при приготовлении силоса. Известен вибрационный трамбовщик сельскохозяйственных стебельчатых материалов в траншеях 1, имеющий раму, цилиндрический каток, установленный в подшипниках,внутри которого расположен вал с закрепленными на нем дисбалансами. Недостатками данного трамбовщика являются сложность в изготовлении, ненадежность и недолговечность работы, так как вибрация на монолит передается через пружины-демпферы, а привод вала катка производится от вала отбора мощности трактора, что существенно снижает надежность и долговечность трамбовщика. Известен трамбовщик силоса 2, содержащий раму, цилиндрический каток в виде герметичного цилиндра с заливной горловиной, установленный в подшипниках, причем по длине катка расположены в шахматном порядке с перекрытием полуцилиндрические наплывы, чередующиеся порядно с его гладкой поверхностью. Такой трамбовщик силоса обладает упрощенной конструкцией, но не обеспечивает интенсивного уплотнения стебельных монолитов вследствие отсутствия вибрационного воздействия на уплотняемый силос. Задача, которую решает полезная модель, заключается в повышении интенсивности и качества выполнения технологического процесса уплотнения силоса. Поставленная задача решается с помощью трамбовщика силоса, содержащего раму,цилиндрический каток с водой в виде герметичного цилиндра с заливной горловиной, установленный в подшипниках, причем по длине катка расположены в шахматном порядке с перекрытием полуцилиндрические наплывы, чередующиеся порядно с его гладкой поверхностью, где на внутренней поверхности герметичного цилиндра по его образующим диаметрально противоположно установлены лопасти, наклоненные в нижнем положении по направлению движения трамбовщика. Техническим результатом при использовании полезной модели является повышение интенсивности и качества выполнения технологического процесса уплотнения силоса за счет дополнительного вибрационного воздействия на силос расположенной внутри цилиндрического катка воды. На фиг. 1 показан общий вид трамбовщика силоса на фиг. 2 - рабочий орган трамбовщика силоса (каток). Трамбовщик силоса состоит из рамы 1, на которой в подшипниках 2 посредством цапф 3 установлен цилиндрический каток 4, представляющий собой герметичную емкость,на торцевой поверхности которого, на наибольшем ее диаметре, расположена заливная горловина 5. По длине катка расположены полуцилиндрические наплывы 6, чередующиеся порядно с его гладкой поверхностью, которые, в свою очередь, располагаются в шахматном порядке с перекрытием. На внутренней поверхности, образующей каток 4, герметичного цилиндра по его образующим диаметрально противоположно установлены лопасти 7,наклоненные в нижнем положении по направлению движения трамбовщика, совпадающим с вектором окружной скорости . В каток 4 через заливную горловину 5 заливается вода 8. Работа трамбовщика силоса осуществляется следующим образом. При движении трактора по силосной массе его гидрофицированная система находится в плавающем положении, при этом гладкая поверхность цилиндрического катка 4 (поверхность, расположенная между полуцилиндрическими наплывами 6) под действием собственной массы совершает статическое нагружение, в то же время полуцилиндрические наплывы 6 путем чередования с гладкой поверхностью цилиндрического катка 4 совершают динамическое нагружение. Расположенные на внутренней поверхности, образующей каток 4, герметичного цилиндра по его образующим диаметрально противоположно,наклоненные в нижнем положении по направлению движения трамбовщика, например,две лопасти 7 воздействуют на расположенную внутри цилиндрического катка 4 воду 8, в 2 53402009.06.30 результате чего осуществляется дополнительное вибрационное, например, двухкратное за один оборот катка уплотняющее воздействие на силос расположенной внутри цилиндрического катка воды. В зависимости от толщины уплотняемого слоя силоса по мере его увеличения для повышения интенсивности уплотнения увеличивается масса цилиндрического катка 4 путем залива балластной жидкости через заливную горловину 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
