Машина для уборки клубней топинамбура

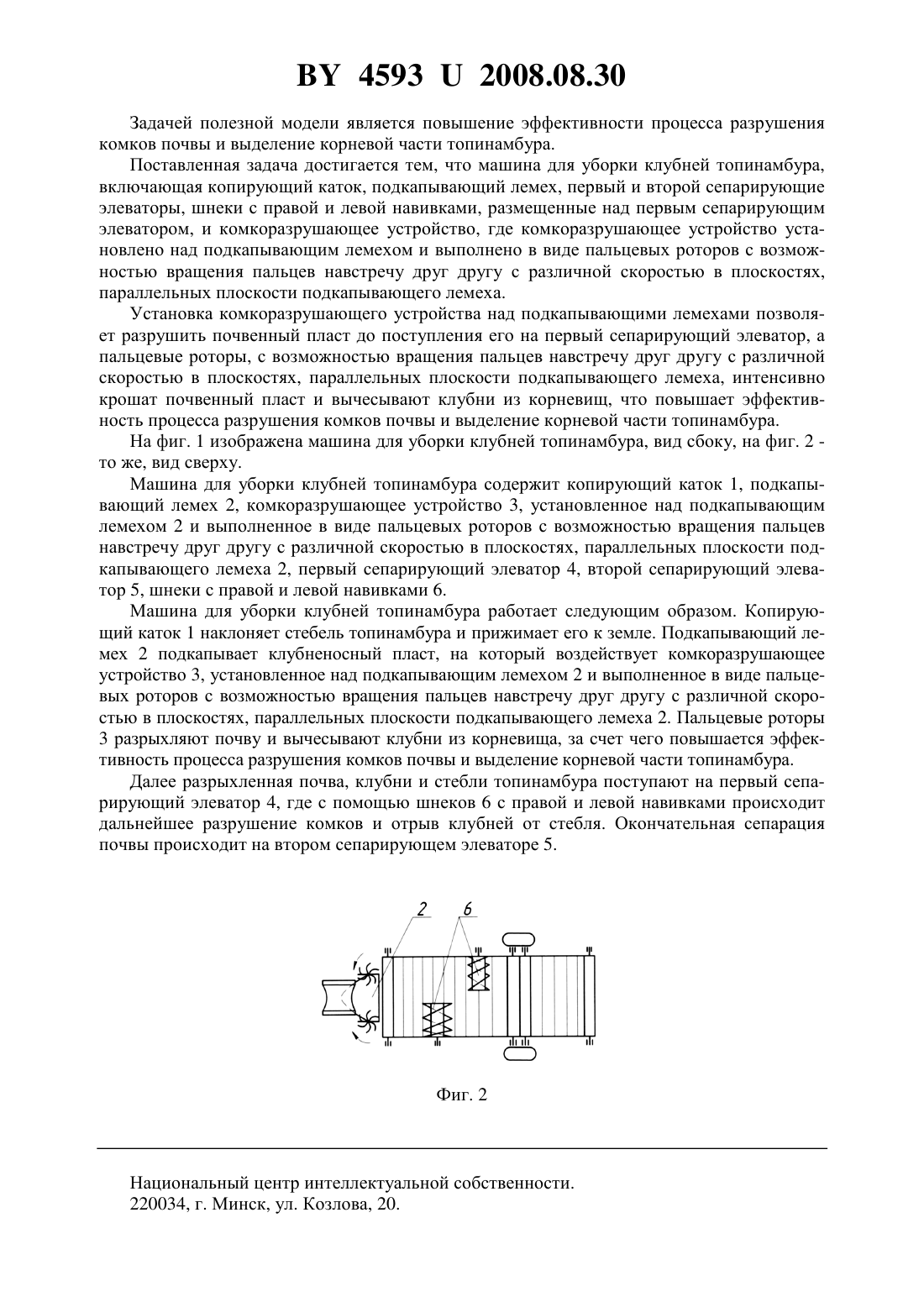

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ УБОРКИ КЛУБНЕЙ ТОПИНАМБУРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Горный Александр Владимирович Климко Александр Васильевич Клавсуть Петр Константинович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для уборки клубней топинамбура, включающая копирующий каток, подкапывающий лемех, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, отличающаяся тем, что комкоразрушающее устройство установлено над подкапывающим лемехом и выполнено в виде пальцевых роторов с возможностью вращения пальцев навстречу друг другу с различной скоростью в плоскостях, параллельных плоскости подкапывающего лемеха.(56) 1. Рейнгарт Э.С. и др. Технология и комплекс машин для производства топинамбура // Тракторы и сельскохозяйственные машины. -11. - 2003. - С. 30-31. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки клубней топинамбура. Известна машина для уборки топинамбура 1, включающая копирующий каток, подкапывающий лемех, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство. Недостатком этой машины является то, что комкоразрушающее устройство установлено в конце первого сепарирующего элеватора, что снижает интенсивность разрушения комков почвы и выделение корневой части топинамбура. 45932008.08.30 Задачей полезной модели является повышение эффективности процесса разрушения комков почвы и выделение корневой части топинамбура. Поставленная задача достигается тем, что машина для уборки клубней топинамбура,включающая копирующий каток, подкапывающий лемех, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, где комкоразрушающее устройство установлено над подкапывающим лемехом и выполнено в виде пальцевых роторов с возможностью вращения пальцев навстречу друг другу с различной скоростью в плоскостях,параллельных плоскости подкапывающего лемеха. Установка комкоразрушающего устройства над подкапывающими лемехами позволяет разрушить почвенный пласт до поступления его на первый сепарирующий элеватор, а пальцевые роторы, с возможностью вращения пальцев навстречу друг другу с различной скоростью в плоскостях, параллельных плоскости подкапывающего лемеха, интенсивно крошат почвенный пласт и вычесывают клубни из корневищ, что повышает эффективность процесса разрушения комков почвы и выделение корневой части топинамбура. На фиг. 1 изображена машина для уборки клубней топинамбура, вид сбоку, на фиг. 2 то же, вид сверху. Машина для уборки клубней топинамбура содержит копирующий каток 1, подкапывающий лемех 2, комкоразрушающее устройство 3, установленное над подкапывающим лемехом 2 и выполненное в виде пальцевых роторов с возможностью вращения пальцев навстречу друг другу с различной скоростью в плоскостях, параллельных плоскости подкапывающего лемеха 2, первый сепарирующий элеватор 4, второй сепарирующий элеватор 5, шнеки с правой и левой навивками 6. Машина для уборки клубней топинамбура работает следующим образом. Копирующий каток 1 наклоняет стебель топинамбура и прижимает его к земле. Подкапывающий лемех 2 подкапывает клубненосный пласт, на который воздействует комкоразрушающее устройство 3, установленное над подкапывающим лемехом 2 и выполненное в виде пальцевых роторов с возможностью вращения пальцев навстречу друг другу с различной скоростью в плоскостях, параллельных плоскости подкапывающего лемеха 2. Пальцевые роторы 3 разрыхляют почву и вычесывают клубни из корневища, за счет чего повышается эффективность процесса разрушения комков почвы и выделение корневой части топинамбура. Далее разрыхленная почва, клубни и стебли топинамбура поступают на первый сепарирующий элеватор 4, где с помощью шнеков 6 с правой и левой навивками происходит дальнейшее разрушение комков и отрыв клубней от стебля. Окончательная сепарация почвы происходит на втором сепарирующем элеваторе 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
