Щитовое изделие

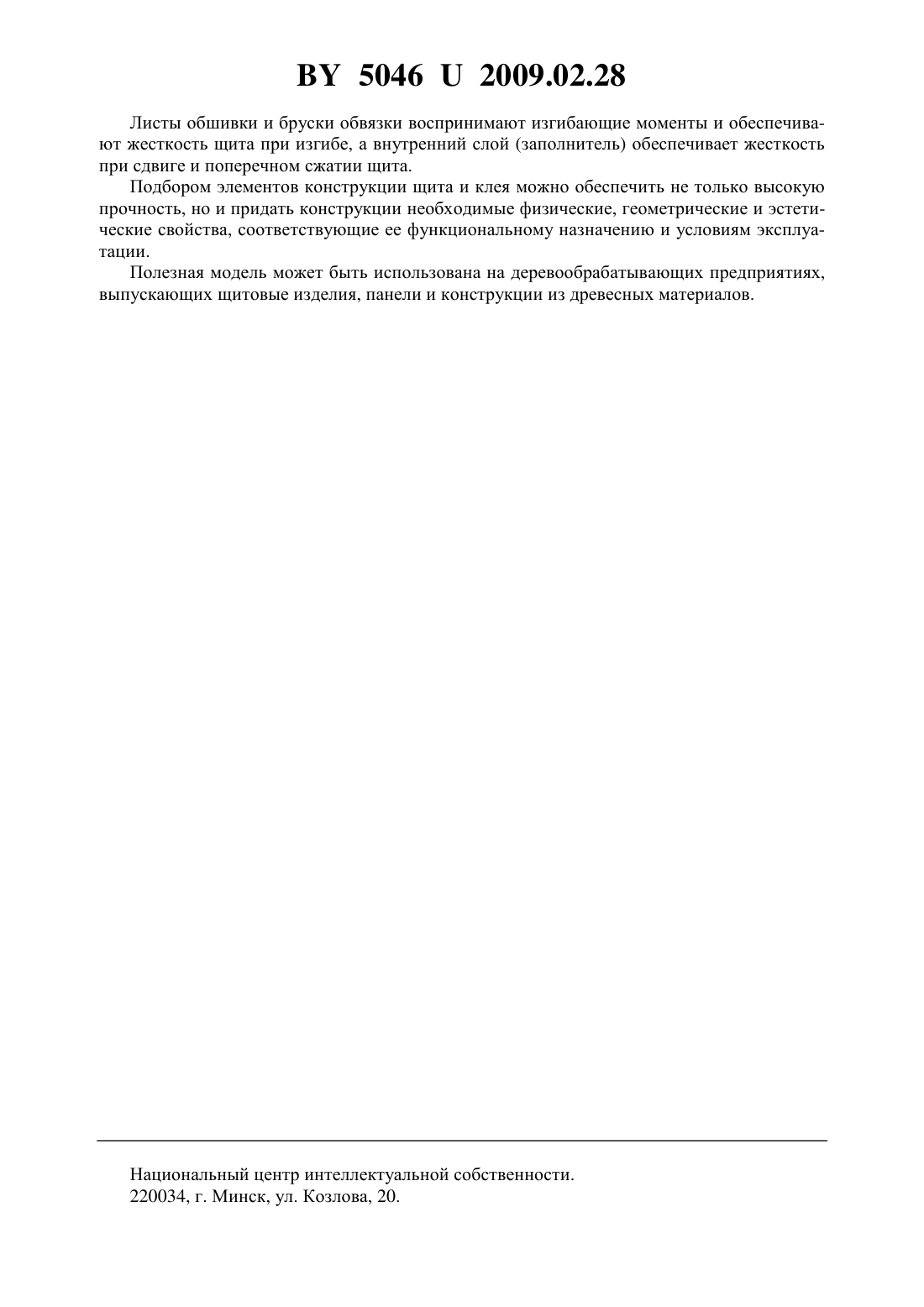

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьмич Николай Семенович Трофимов Сергей Петрович(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Щитовое изделие, выполненное в виде трехслойного щита, наружные слои которого изготовлены из листового материала, а средний слой состоит из рамки и заполнителя из неделовой древесины, отличающееся тем, что волокна древесины торцового заполнителя направлены перпендикулярно пластям щита.(56) 1. Двери и ворота для зданий и сооружений. Общие технические условия СТБ 113898. Введ. 23.12.1998. - Мн. Минстройархитектуры РБ, 2002. - 30 с. 2. А.с. СССР 483254, МПК В 27 М 3/08, 1975 (прототип). 3. Уголев Б.Н. Древесиноведение с основами лесного товароведения. - М. МГУЛ,2002. - 341 с. Полезная модель относится к производству изделий из древесных материалов, в частности к области конструирования щитовых изделий из древесины, применяемых для строительных целей, например внутренних стен, дверных полотен, перекрытий малоэтажных домов и др. Известна конструкция щитового изделия, представляющего собой трехслойный щит 1. Здесь наружные слои (обшивки) выполнены из листового материала (например, дре 50462009.02.28 весноволокнистой плиты, фанеры, шпона и др.) средний слой представляет собой рамку(обвязку) из деревянных брусков древесины, внутри которой находится заполнитель (например, из деревянных реек, полос шпона или спиральной стружки). Недостатками этого изделия являются появление волнистости поверхностей щита в процессе эксплуатации использование для изготовления реечного заполнителя из более дорогостоящей древесины, более трудоемкого и энергозатратного процесса его производства. Наиболее близким по конструкции и выполняемой функции к предлагаемой полезной модели является трехслойный щит, наружные слои которого выполнены из листового материала и наклеены на средний слой, состоящий из рамки с заполнителем из деревянных реек 2. Здесь наличие среднего слоя заполнителя из деревянных реек с различной ориентацией годичных слоев является причиной появления волнистости поверхностей из-за неравномерности усушки и набухания древесины, увеличивает энергетические и трудовые затраты на изготовление щита. Задачей предлагаемого технического решения является уменьшение степени волнистости поверхностей щита, удешевление себестоимости щитового изделия, использование неделовой древесины от рубок ухода и кусковых отходов деревообработки, снижение трудовых и энергетических затрат на сушку заполнителя. Поставленная задача решается тем, что заявляемое щитовое изделие выполняется в виде трехслойного щита, наружные слои которого изготовлены из листового материала, а средний слой состоит из рамки и заполнителя из неделовой древесины, отличающееся тем, что волокна древесины торцового заполнителя направлены перпендикулярно пластям щита. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявляемое щитовое изделие отличается тем, что заполнитель среднего слоя выполнен из древесины с направлением волокон, перпендикулярным пластям щита. В результате предлагаемого технического решения практически устраняется влияние усушки заполнителя на толщину его в среднем слое щита и волнистость поверхности пласти изделия. Заполнитель среднего слоя щита изготавливается из неделовой древесины посредством поперечной распиловки ее на отрезки требуемой длины. Неделовая древесина образуется в большом количестве в процессе рубок ухода в лесах и садово-парковом хозяйстве населенных мест, а также в качестве отходов лесозаготовок и деревообработки. Заполнитель, изготовленный из такой древесины, является эффективным материалом с точки зрения рационального использования древесных ресурсов. Получение короткомерных заготовок из тонкомерных круглых лесоматериалов и кусковых отходов деревообработки позволяет сократить потребление энергии при механической обработке, так как она расходуется только на поперечный раскрой древесины и при сушке за счет малых размеров элементов заполнителя и применения форсированных режимов. Наибольшую величину коэффициента влагопроводности древесина имеет вдоль волокон 3, а усушка древесины в этом направлении практически отсутствует 3. Поэтому,учитывая форму и размеры заполнителя и вышеуказанные свойства древесины, сушка такого заполнителя будет происходить со значительно меньшими затратами тепловой энергии, а практическое отсутствие усушки и набухания древесины вдоль волокон исключает возможность появления волнистости поверхностей щита в процессе его эксплуатации. Предлагаемая полезная модель поясняется чертежом (фигура) со схемой щитового изделия (вид сверху) с брусками обвязки и торцовым заполнителем среднего слоя. Щит (фигура) имеет наружные слои в виде обшивок 1 из листового материала, например из древесноволокнистой плиты, фанеры и др. обвязку 2 из пиломатериалов и торцовый заполнитель 3 из неделовой древесины. 50462009.02.28 Листы обшивки и бруски обвязки воспринимают изгибающие моменты и обеспечивают жесткость щита при изгибе, а внутренний слой (заполнитель) обеспечивает жесткость при сдвиге и поперечном сжатии щита. Подбором элементов конструкции щита и клея можно обеспечить не только высокую прочность, но и придать конструкции необходимые физические, геометрические и эстетические свойства, соответствующие ее функциональному назначению и условиям эксплуатации. Полезная модель может быть использована на деревообрабатывающих предприятиях,выпускающих щитовые изделия, панели и конструкции из древесных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
