Гидроэлектрогенератор

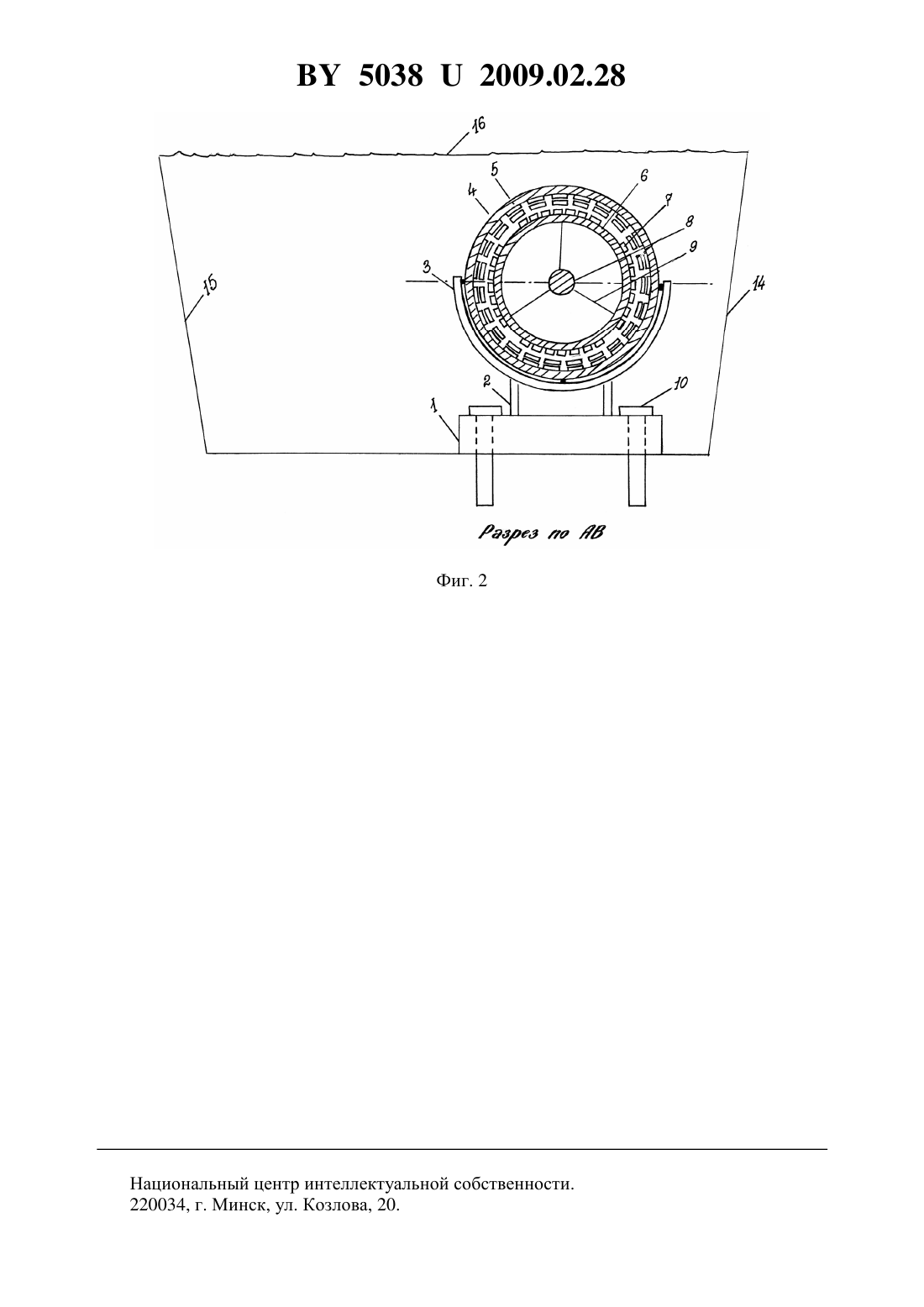

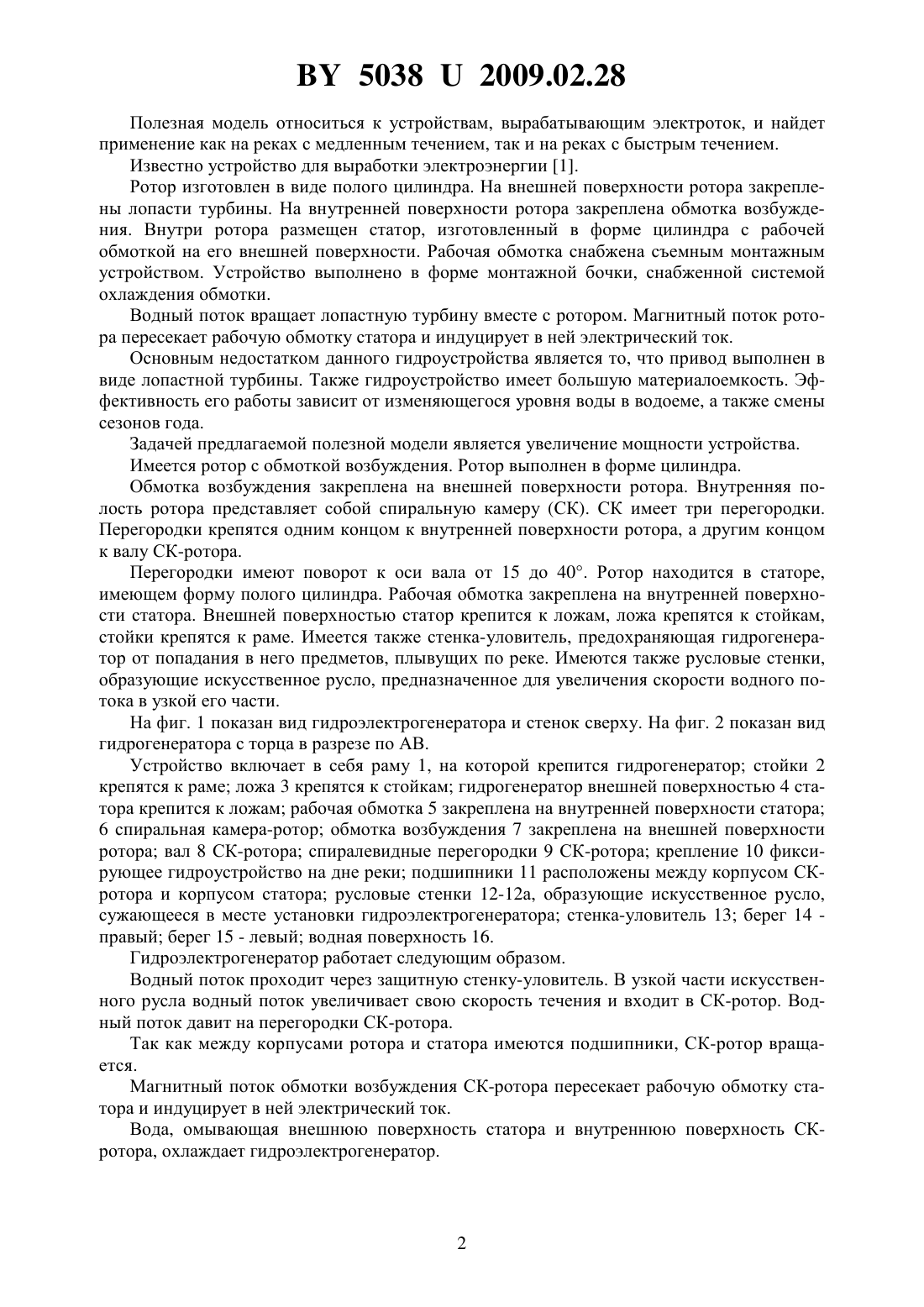

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Головченко Николай Николаевич(72) Автор Головченко Николай Николаевич(73) Патентообладатель Головченко Николай Николаевич(57) Гидроэлектрогенератор, содержащий статор с рабочей обмоткой и ротор с обмоткой возбуждения, отличающийся тем, что содержит спиральную камеру (СК)-ротор, образованную валом с приваренными к нему тремя перегородками спиралевидной формы, разделяющими СК на три канала и имеющими поворот к оси вала от 15 до 40 и приваренными по своему внешнему диаметру к внутренней поверхности ротора, также к внешней поверхности ротора прикреплена обмотка возбуждения, а СК-ротор размещен в статоре, выполненном в форме полого цилиндра, с рабочей обмоткой на его внутренней поверхности, при этом гидрогенератор внешней поверхностью статора крепится к ложам,ложа прикреплены к стойкам, стойки крепятся к раме, а также имеются защитная стенкауловитель и русловые стенки. 50382009.02.28 Полезная модель относиться к устройствам, вырабатывающим электроток, и найдет применение как на реках с медленным течением, так и на реках с быстрым течением. Известно устройство для выработки электроэнергии 1. Ротор изготовлен в виде полого цилиндра. На внешней поверхности ротора закреплены лопасти турбины. На внутренней поверхности ротора закреплена обмотка возбуждения. Внутри ротора размещен статор, изготовленный в форме цилиндра с рабочей обмоткой на его внешней поверхности. Рабочая обмотка снабжена съемным монтажным устройством. Устройство выполнено в форме монтажной бочки, снабженной системой охлаждения обмотки. Водный поток вращает лопастную турбину вместе с ротором. Магнитный поток ротора пересекает рабочую обмотку статора и индуцирует в ней электрический ток. Основным недостатком данного гидроустройства является то, что привод выполнен в виде лопастной турбины. Также гидроустройство имеет большую материалоемкость. Эффективность его работы зависит от изменяющегося уровня воды в водоеме, а также смены сезонов года. Задачей предлагаемой полезной модели является увеличение мощности устройства. Имеется ротор с обмоткой возбуждения. Ротор выполнен в форме цилиндра. Обмотка возбуждения закреплена на внешней поверхности ротора. Внутренняя полость ротора представляет собой спиральную камеру (СК). СК имеет три перегородки. Перегородки крепятся одним концом к внутренней поверхности ротора, а другим концом к валу СК-ротора. Перегородки имеют поворот к оси вала от 15 до 40. Ротор находится в статоре,имеющем форму полого цилиндра. Рабочая обмотка закреплена на внутренней поверхности статора. Внешней поверхностью статор крепится к ложам, ложа крепятся к стойкам,стойки крепятся к раме. Имеется также стенка-уловитель, предохраняющая гидрогенератор от попадания в него предметов, плывущих по реке. Имеются также русловые стенки,образующие искусственное русло, предназначенное для увеличения скорости водного потока в узкой его части. На фиг. 1 показан вид гидроэлектрогенератора и стенок сверху. На фиг. 2 показан вид гидрогенератора с торца в разрезе по АВ. Устройство включает в себя раму 1, на которой крепится гидрогенератор стойки 2 крепятся к раме ложа 3 крепятся к стойкам гидрогенератор внешней поверхностью 4 статора крепится к ложам рабочая обмотка 5 закреплена на внутренней поверхности статора 6 спиральная камера-ротор обмотка возбуждения 7 закреплена на внешней поверхности ротора вал 8 СК-ротора спиралевидные перегородки 9 СК-ротора крепление 10 фиксирующее гидроустройство на дне реки подшипники 11 расположены между корпусом СКротора и корпусом статора русловые стенки 12-12 а, образующие искусственное русло,сужающееся в месте установки гидроэлектрогенератора стенка-уловитель 13 берег 14 правый берег 15 - левый водная поверхность 16. Гидроэлектрогенератор работает следующим образом. Водный поток проходит через защитную стенку-уловитель. В узкой части искусственного русла водный поток увеличивает свою скорость течения и входит в СК-ротор. Водный поток давит на перегородки СК-ротора. Так как между корпусами ротора и статора имеются подшипники, СК-ротор вращается. Магнитный поток обмотки возбуждения СК-ротора пересекает рабочую обмотку статора и индуцирует в ней электрический ток. Вода, омывающая внешнюю поверхность статора и внутреннюю поверхность СКротора, охлаждает гидроэлектрогенератор. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
