Устройство для нанесения узора на листовое изделие

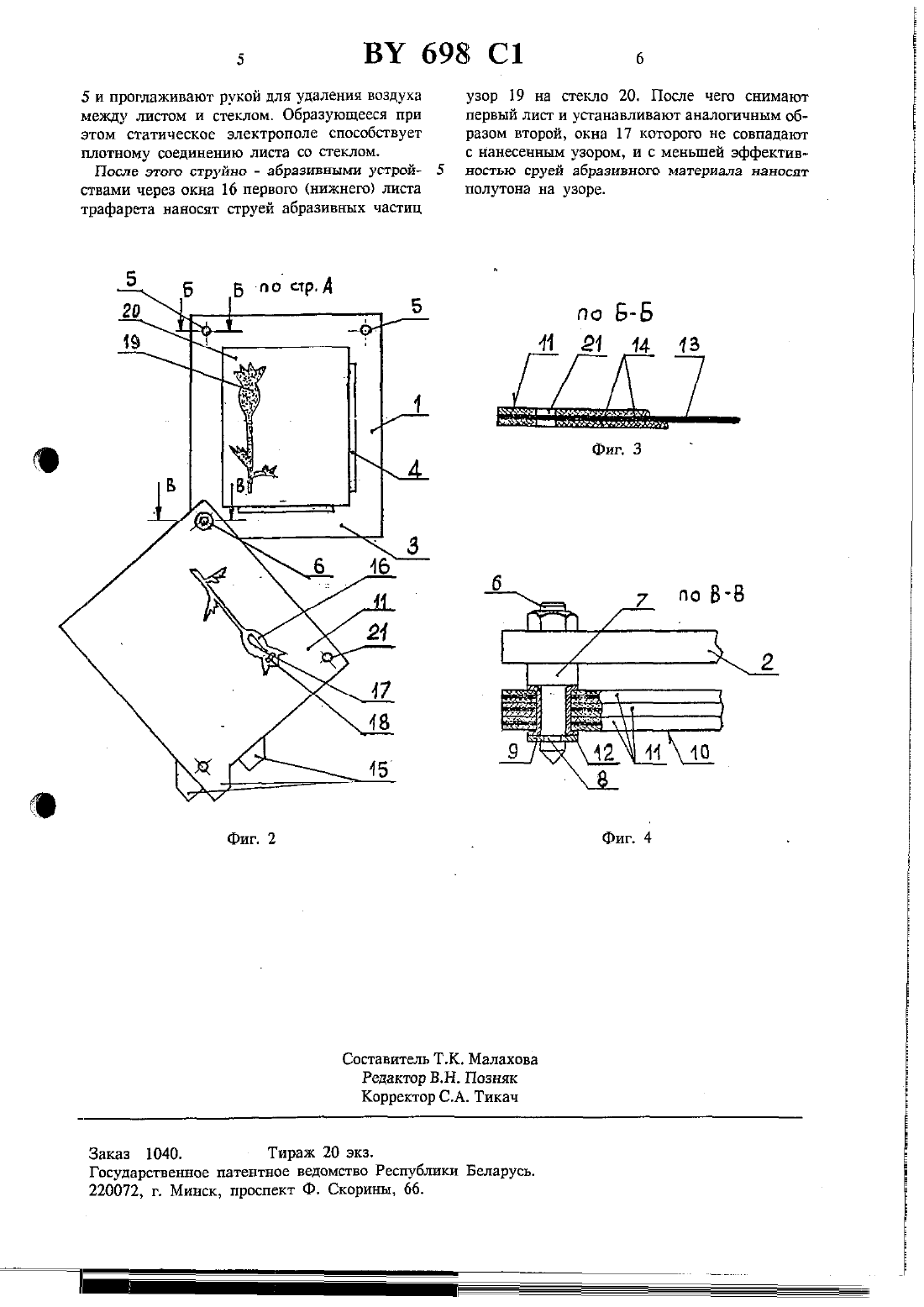

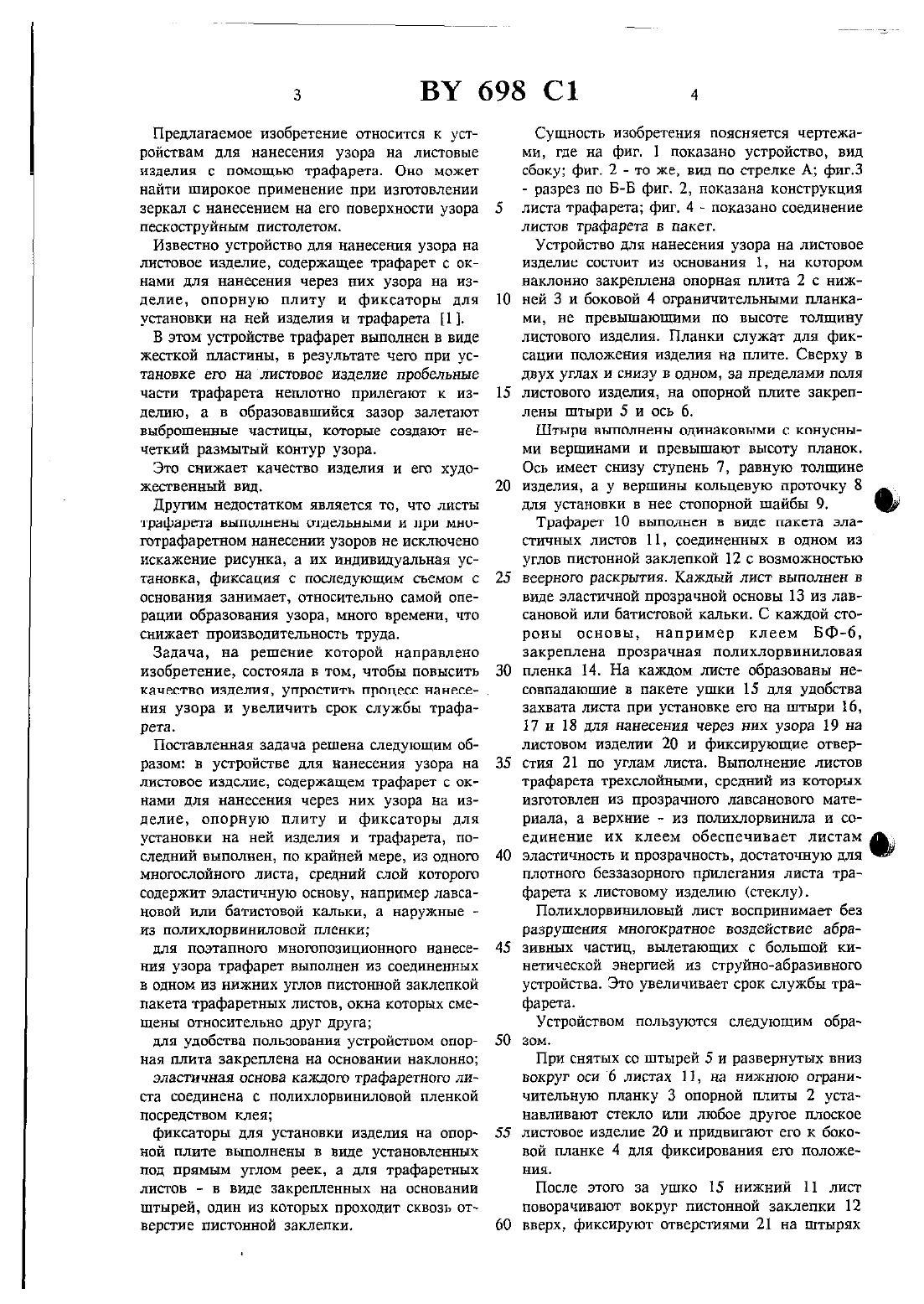

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ УЗОРА НА ЛИСТОВОЕ ИЗДЕЛИЕ(76) Автор-заявительчтатентообладатель Хаб лученко Виктор Васильевич (ВУ)1. Устройство для нанесения узора на листовое изделие, содержащее трафарет с окнами для нанесения через них узора на изделие,опорную плиту и фиксаторы для установки на ней изделия и трафарета, отличающееся тем,что трафарет выполнен, по крайней мере, из одного многослойного листа, средний слой которого содержит эластичную основу, например из лавсановой или батистовой кальки, а наружные - из полихлорвиниловой пленки.2. Устройство по п. 1, отличающееся тем,что трафарет выполнен из соединенных в одном на углов пистонной заклепкой пакета трафаретных листов, окна которых смещены относительно друг друга.3. Устройство по пп. 1, 2, отличающееся тем, что опорная плита закреплена на основании наклонно. ра 4. Устройство по пп. 1-3, отличающееся до тем, что эластичная основа каждою трафаретного листа соединена с полихлорвиниловои пленкой посредством клея. 00 5. Устройство по п.п. 1-4, отличающееся 0 тем, что фиксаторы для установки изделия на опорной плите выполнены в виде установленных под прямым углом реек, а для трафаЧ рСТНЫХ ЛИСТОВ В ВИДЕ ЗЗКРСПЛСННЫК на основании штыреи, один из которых проходит ц сквозь отверстие пистонной заклепки.Предлагаемое изобретение относится к устройствам для нанесения узора на листовые изделия с помощью трафарета. Оно может найти широкое применение при изготовлении зеркал с нанесением на его поверхности узора пескоструйным пистолетом.Известно устройство для нанесения узора на листовое изделие, содержащее трафарет с окнами для нанесения через них узора на изделие, опорную плиту и фиксаторы для установки на ней изделия и трафарета 1.В этом устройстве трафарет выполнен а виде жесткой пластины, в результате чего при установке его на листовое изделие пробельные части трафарета неплотно прилегают к изделию, а в образовавшийся зазор залетают выброшенные частицы, которые создают нечеткий размытый контур узора.Это снижает качество изделия и его художественный вид.Другим недостатком является то, что листы трафарета ВЫПОЛНВНЫ ОТДЕЛЬНЫМ И при МНО готрафаретном нанесении узоров не исключено искажение рисунка, а их индивидуальная установка, фиксация с последующим съемом с основания занимает, относительно самой операции образования узора, много времени, что снижает производительность труда.Задача, на решение которой направлено изобретение, состояла в том, чтобы повыситьКЗЧВСТВО ИЗДЕЛИЯ, УПРОСТИТЬ ПРОЦЕСС НЗНЕСВ .ния узора и увеличить срок службы трафарета.Поставленная задача решена следующим образом в устройстве для нанесения узора на ЛИСТОВОС ИЗДЕЛИЕ, содержащем трафарет С ОКнами для нанесения через них узора на изделие, опорную плиту и фиксаторы для установки на ней изделия и трафарета, последний выполнен, по крайней мере, из одного многослойного листа, средний слой которою содержит эластичную основу, например лавсановой или батистовой кальки, а наружные из полихлорвиниловой пленкидля поэтапного многопозиционного нанесения узора трафарет выполнен из соединенных в одном из нижних углов пистонной заклепкой пакета трафаретных листов, окна которых смещены относительно друг другадля удобства пользования устройством опорная ППИТВ закреплена на ОСНОВаНИИ ННКЛОННОэластичная основа каждого трафаретного листа соединена с полихлорвиниловой пленкой Посредством клеяфиксаторы для установки изделия на опорной плите выполнены в виде установленных под прямым углом реек, а для трафаретных листов - в виде закрепленных на основании штырей, один из которых проходит сквозь отверстие пистонной заклепки.Сущность изобретения поясняется чертежами, где на фиг. 1 показано устройство, вид сбоку фиг. 2 - то же, вид по стрелке А фиг.3- разрез по Б-Б фиг. 2, показана конструкция листа трафарета фиг. 4 - показано соединение листов трафарета в пакет.Устройство для нанесения узора на листовое ИЗДЕЛИЕ СОСТОИТ ИЗ ОСНОВЗНИЯ 1, на КОТОРОМ наклонно закреплена опорная плита 2 с нижней 3 и боковой 4 ограничительными планками, не превышающими по высоте толщину листового изделия. Планки служат для фиксации положения изделия на плите. Сверху в двух углах и снизу в одном, за пределами поля листового изделия, на опорной плите закреплены штыри 5 и ось б.ШТЬТрИ ВЫПОЛНВНЫ ОДИНЗКОВЫМИ С КОНУСНЫми вершинами и превышают высоту планок. Ось имеет снизу ступень 7, равную толщине изделия, а у вершины кольцевую проточку 8 для установки в нее стопорной шайбы 9.Трафарет 10 выполнен в виде пакета эластичных листов 11, соединенных в одном из углов пистонной заклепкой 12 с возможностью веерного раскрытия. Каждый лист выполнен в виде эластичной прозрачной основы 13 из лавсановой или батистовой кальки. С каждой стороны основы, например клеем БФ-б,закреплена прозрачная полихлорвиниловая пленка 14. На каждом листе образованы несовпадающие в пакете ушки 15 для удобства захвата листа при установке его на штыри 16,17 и 18 для нанесения через них узора 19 на листовом изделии 20 и фиксирующие отверстия 21 по углам листа. Выполнение листов трафарета трехслойными, средний из которых изготовлен из прозрачного лавсанового материала, а верхние - из полихлорвинила и соединение их клеем обеспечивает листам эластичность и прозрачность, достаточную для плотного беззазорною прилегания листа трафарета к листовому изделию (стеклу).Полихлорвиниловый лист воспринимает без разрушения многократное воздействие абразивных частиц, вылетающих с большой кинетической энергией из струйноабразивного устройства. Это увеличивает срок службы трафарета.Устройством пользуются следующим образом.При снятых со штырей 5 и развернутых вниз вокруг оси 6 листах 11, на нижнюю ограничительную планку 3 опорной плиты 2 устанавливают стекло или любое другое плоское листовое изделие 20 и придвигают его к боковой планке 4 для фиксирования его положения.После этого за ушко 15 нижний 11 лист поворачивают вокруг пистонной заклепки 12 вверх, фиксируют отверстиями 21 на штырях5 и проглажнвают рукой для удаления воздуха между листом и стеклом. Образующееся при этом статическое электрополе способствует ПЛОТНОМУ СОЕДИНСННЮ ЛИСТа СО СТЕКЛОМ. После этого струйно - абразивными устрой ствами через окна 16 первою (нижнего) листа трафарета наносят струей абразивных частицузор 19 на стекло 20. После чего снимают первый лист и устанавливают аналогичным образом второй, окна 17 которою не совпадают с нанесенным узором, и с меньшей эффективностью сруей абразивного материала наносят полутона на узоре.Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
