Устройство для подкорневого рыхления почвы с одновременным внесением подкормки

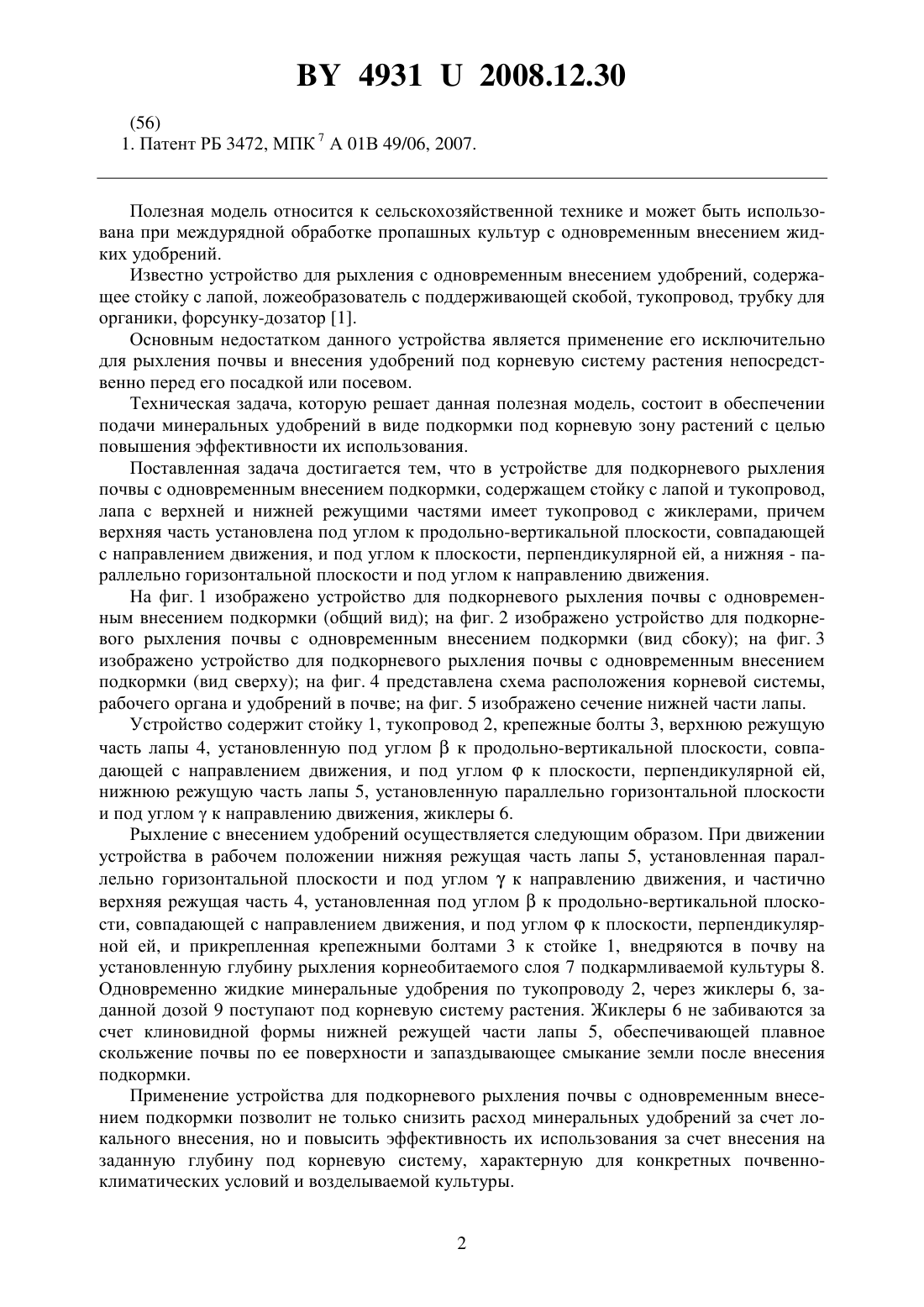

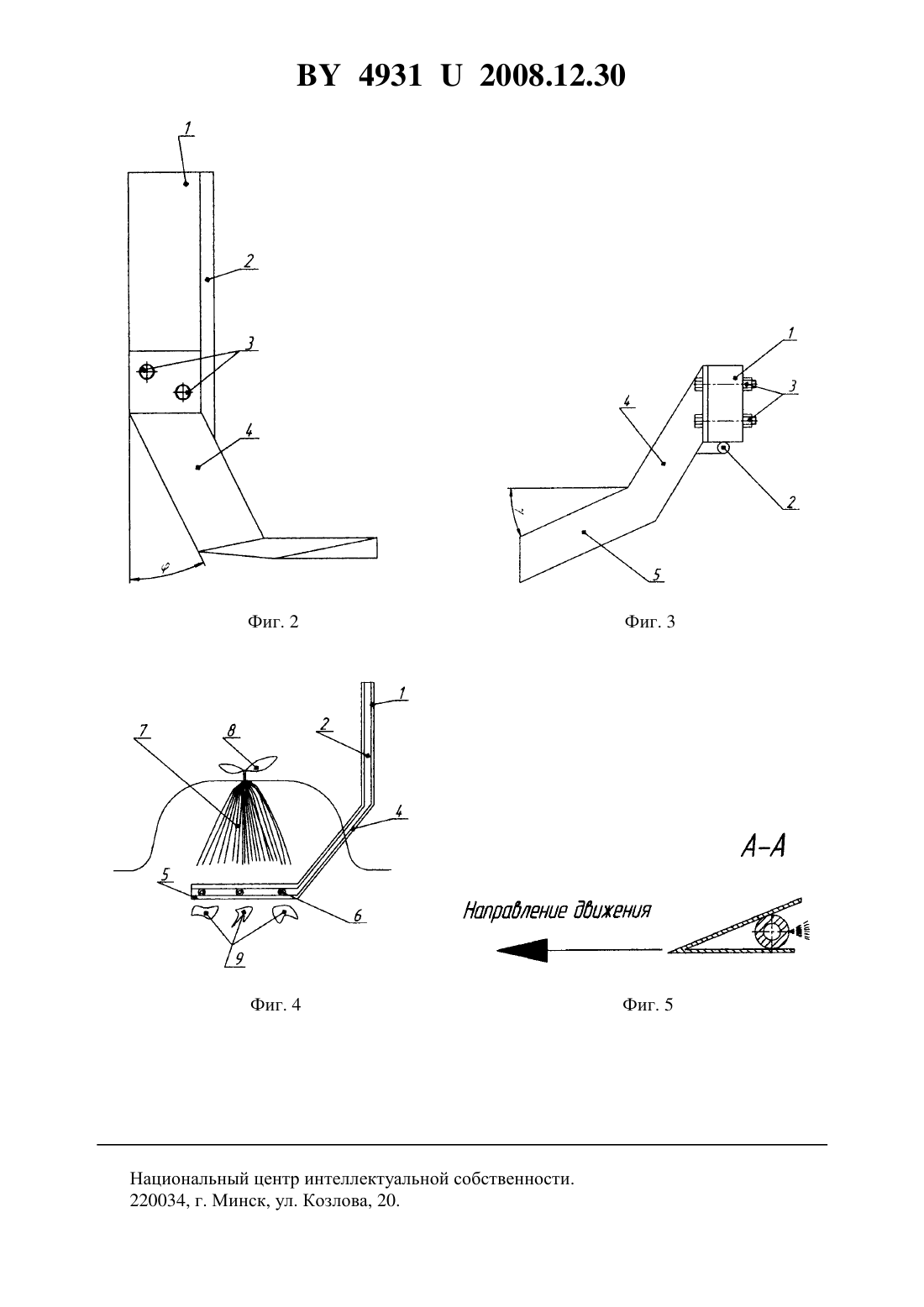

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДКОРНЕВОГО РЫХЛЕНИЯ ПОЧВЫ С ОДНОВРЕМЕННЫМ ВНЕСЕНИЕМ ПОДКОРМКИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Лахмаков Владимир Степанович Антонович Владимир Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для подкорневого рыхления почвы с одновременным внесением подкормки, содержащее стойку с лапой и тукопровод, отличающееся тем, что лапа с верхней и нижней режущими частями имеет тукопровод с жиклерами, причем верхняя часть установлена под углом к продольно-вертикальной плоскости, совпадающей с направлением движения, и под углом к плоскости, перпендикулярной ей, а нижняя - параллельно горизонтальной плоскости и под углом к направлению движения.(56) 1. Патент РБ 3472, МПК 7 А 01 В 49/06, 2007. Полезная модель относится к сельскохозяйственной технике и может быть использована при междурядной обработке пропашных культур с одновременным внесением жидких удобрений. Известно устройство для рыхления с одновременным внесением удобрений, содержащее стойку с лапой, ложеобразователь с поддерживающей скобой, тукопровод, трубку для органики, форсунку-дозатор 1. Основным недостатком данного устройства является применение его исключительно для рыхления почвы и внесения удобрений под корневую систему растения непосредственно перед его посадкой или посевом. Техническая задача, которую решает данная полезная модель, состоит в обеспечении подачи минеральных удобрений в виде подкормки под корневую зону растений с целью повышения эффективности их использования. Поставленная задача достигается тем, что в устройстве для подкорневого рыхления почвы с одновременным внесением подкормки, содержащем стойку с лапой и тукопровод,лапа с верхней и нижней режущими частями имеет тукопровод с жиклерами, причем верхняя часть установлена под углом к продольно-вертикальной плоскости, совпадающей с направлением движения, и под углом к плоскости, перпендикулярной ей, а нижняя - параллельно горизонтальной плоскости и под углом к направлению движения. На фиг. 1 изображено устройство для подкорневого рыхления почвы с одновременным внесением подкормки (общий вид) на фиг. 2 изображено устройство для подкорневого рыхления почвы с одновременным внесением подкормки (вид сбоку) на фиг. 3 изображено устройство для подкорневого рыхления почвы с одновременным внесением подкормки (вид сверху) на фиг. 4 представлена схема расположения корневой системы,рабочего органа и удобрений в почве на фиг. 5 изображено сечение нижней части лапы. Устройство содержит стойку 1, тукопровод 2, крепежные болты 3, верхнюю режущую часть лапы 4, установленную под угломк продольно-вертикальной плоскости, совпадающей с направлением движения, и под угломк плоскости, перпендикулярной ей,нижнюю режущую часть лапы 5, установленную параллельно горизонтальной плоскости и под угломк направлению движения, жиклеры 6. Рыхление с внесением удобрений осуществляется следующим образом. При движении устройства в рабочем положении нижняя режущая часть лапы 5, установленная параллельно горизонтальной плоскости и под угломк направлению движения, и частично верхняя режущая часть 4, установленная под угломк продольно-вертикальной плоскости, совпадающей с направлением движения, и под угломк плоскости, перпендикулярной ей, и прикрепленная крепежными болтами 3 к стойке 1, внедряются в почву на установленную глубину рыхления корнеобитаемого слоя 7 подкармливаемой культуры 8. Одновременно жидкие минеральные удобрения по тукопроводу 2, через жиклеры 6, заданной дозой 9 поступают под корневую систему растения. Жиклеры 6 не забиваются за счет клиновидной формы нижней режущей части лапы 5, обеспечивающей плавное скольжение почвы по ее поверхности и запаздывающее смыкание земли после внесения подкормки. Применение устройства для подкорневого рыхления почвы с одновременным внесением подкормки позволит не только снизить расход минеральных удобрений за счет локального внесения, но и повысить эффективность их использования за счет внесения на заданную глубину под корневую систему, характерную для конкретных почвенноклиматических условий и возделываемой культуры. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
