Устройство для рыхления с одновременным внесением жидких органических удобрений

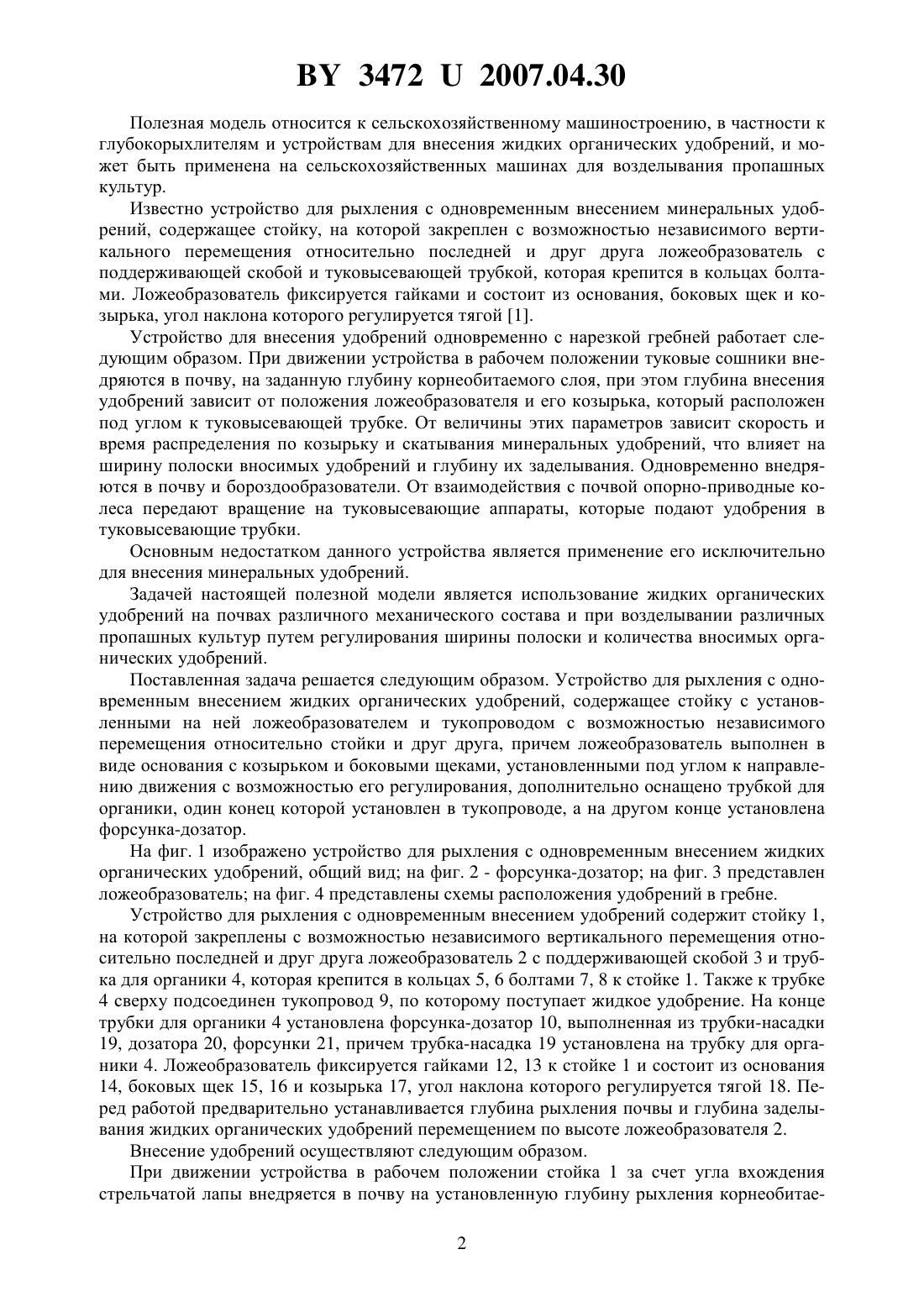

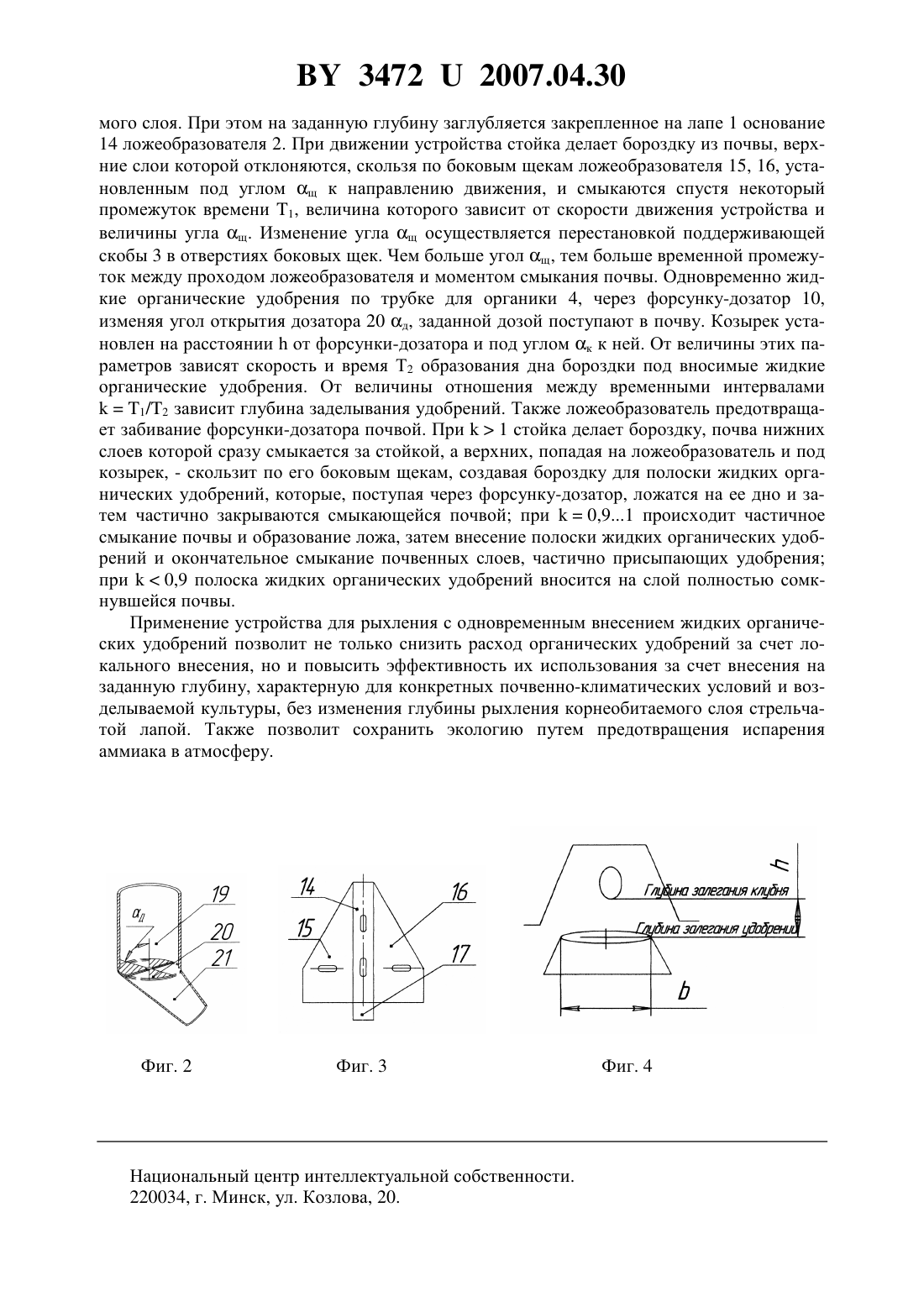

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЫХЛЕНИЯ С ОДНОВРЕМЕННЫМ ВНЕСЕНИЕМ ЖИДКИХ ОРГАНИЧЕСКИХ УДОБРЕНИЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Лахмаков Владимир Степанович Лавринович Андрей Евгеньевич Зубович Дмитрий Геннадьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для рыхления с одновременным внесением удобрений, содержащее стойку с установленными на ней ложеобразователем и тукопроводом с возможностью независимого перемещения относительно стойки и друг друга, причем ложеобразователь выполнен в виде основания с козырьком и боковыми щеками, установленными под углом к направлению движения с возможностью его регулирования, отличающееся тем, что дополнительно оснащено трубкой для органики, один конец которой установлен в тукопроводе, а на другом конце установлена форсунка-дозатор. 34722007.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к глубокорыхлителям и устройствам для внесения жидких органических удобрений, и может быть применена на сельскохозяйственных машинах для возделывания пропашных культур. Известно устройство для рыхления с одновременным внесением минеральных удобрений, содержащее стойку, на которой закреплен с возможностью независимого вертикального перемещения относительно последней и друг друга ложеобразователь с поддерживающей скобой и туковысевающей трубкой, которая крепится в кольцах болтами. Ложеобразователь фиксируется гайками и состоит из основания, боковых щек и козырька, угол наклона которого регулируется тягой 1. Устройство для внесения удобрений одновременно с нарезкой гребней работает следующим образом. При движении устройства в рабочем положении туковые сошники внедряются в почву, на заданную глубину корнеобитаемого слоя, при этом глубина внесения удобрений зависит от положения ложеобразователя и его козырька, который расположен под углом к туковысевающей трубке. От величины этих параметров зависит скорость и время распределения по козырьку и скатывания минеральных удобрений, что влияет на ширину полоски вносимых удобрений и глубину их заделывания. Одновременно внедряются в почву и бороздообразователи. От взаимодействия с почвой опорно-приводные колеса передают вращение на туковысевающие аппараты, которые подают удобрения в туковысевающие трубки. Основным недостатком данного устройства является применение его исключительно для внесения минеральных удобрений. Задачей настоящей полезной модели является использование жидких органических удобрений на почвах различного механического состава и при возделывании различных пропашных культур путем регулирования ширины полоски и количества вносимых органических удобрений. Поставленная задача решается следующим образом. Устройство для рыхления с одновременным внесением жидких органических удобрений, содержащее стойку с установленными на ней ложеобразователем и тукопроводом с возможностью независимого перемещения относительно стойки и друг друга, причем ложеобразователь выполнен в виде основания с козырьком и боковыми щеками, установленными под углом к направлению движения с возможностью его регулирования, дополнительно оснащено трубкой для органики, один конец которой установлен в тукопроводе, а на другом конце установлена форсунка-дозатор. На фиг. 1 изображено устройство для рыхления с одновременным внесением жидких органических удобрений, общий вид на фиг. 2 - форсунка-дозатор на фиг. 3 представлен ложеобразователь на фиг. 4 представлены схемы расположения удобрений в гребне. Устройство для рыхления с одновременным внесением удобрений содержит стойку 1,на которой закреплены с возможностью независимого вертикального перемещения относительно последней и друг друга ложеобразователь 2 с поддерживающей скобой 3 и трубка для органики 4, которая крепится в кольцах 5, 6 болтами 7, 8 к стойке 1. Также к трубке 4 сверху подсоединен тукопровод 9, по которому поступает жидкое удобрение. На конце трубки для органики 4 установлена форсунка-дозатор 10, выполненная из трубки-насадки 19, дозатора 20, форсунки 21, причем трубка-насадка 19 установлена на трубку для органики 4. Ложеобразователь фиксируется гайками 12, 13 к стойке 1 и состоит из основания 14, боковых щек 15, 16 и козырька 17, угол наклона которого регулируется тягой 18. Перед работой предварительно устанавливается глубина рыхления почвы и глубина заделывания жидких органических удобрений перемещением по высоте ложеобразователя 2. Внесение удобрений осуществляют следующим образом. При движении устройства в рабочем положении стойка 1 за счет угла вхождения стрельчатой лапы внедряется в почву на установленную глубину рыхления корнеобитае 2 34722007.04.30 мого слоя. При этом на заданную глубину заглубляется закрепленное на лапе 1 основание 14 ложеобразователя 2. При движении устройства стойка делает бороздку из почвы, верхние слои которой отклоняются, скользя по боковым щекам ложеобразователя 15, 16, установленным под углом щ к направлению движения, и смыкаются спустя некоторый промежуток времени 1, величина которого зависит от скорости движения устройства и величины угла щ. Изменение угла щ осуществляется перестановкой поддерживающей скобы 3 в отверстиях боковых щек. Чем больше угол щ, тем больше временной промежуток между проходом ложеобразователя и моментом смыкания почвы. Одновременно жидкие органические удобрения по трубке для органики 4, через форсунку-дозатор 10,изменяя угол открытия дозатора 20 д, заданной дозой поступают в почву. Козырек установлен на расстоянииот форсунки-дозатора и под углом к к ней. От величины этих параметров зависят скорость и время Т 2 образования дна бороздки под вносимые жидкие органические удобрения. От величины отношения между временными интервалами 1/2 зависит глубина заделывания удобрений. Также ложеобразователь предотвращает забивание форсунки-дозатора почвой. При 1 стойка делает бороздку, почва нижних слоев которой сразу смыкается за стойкой, а верхних, попадая на ложеобразователь и под козырек, - скользит по его боковым щекам, создавая бороздку для полоски жидких органических удобрений, которые, поступая через форсунку-дозатор, ложатся на ее дно и затем частично закрываются смыкающейся почвой при 0,91 происходит частичное смыкание почвы и образование ложа, затем внесение полоски жидких органических удобрений и окончательное смыкание почвенных слоев, частично присыпающих удобрения при 0,9 полоска жидких органических удобрений вносится на слой полностью сомкнувшейся почвы. Применение устройства для рыхления с одновременным внесением жидких органических удобрений позволит не только снизить расход органических удобрений за счет локального внесения, но и повысить эффективность их использования за счет внесения на заданную глубину, характерную для конкретных почвенно-климатических условий и возделываемой культуры, без изменения глубины рыхления корнеобитаемого слоя стрельчатой лапой. Также позволит сохранить экологию путем предотвращения испарения аммиака в атмосферу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
