Зажим для проведения эластических обтураторов в наружные кишечные свищи

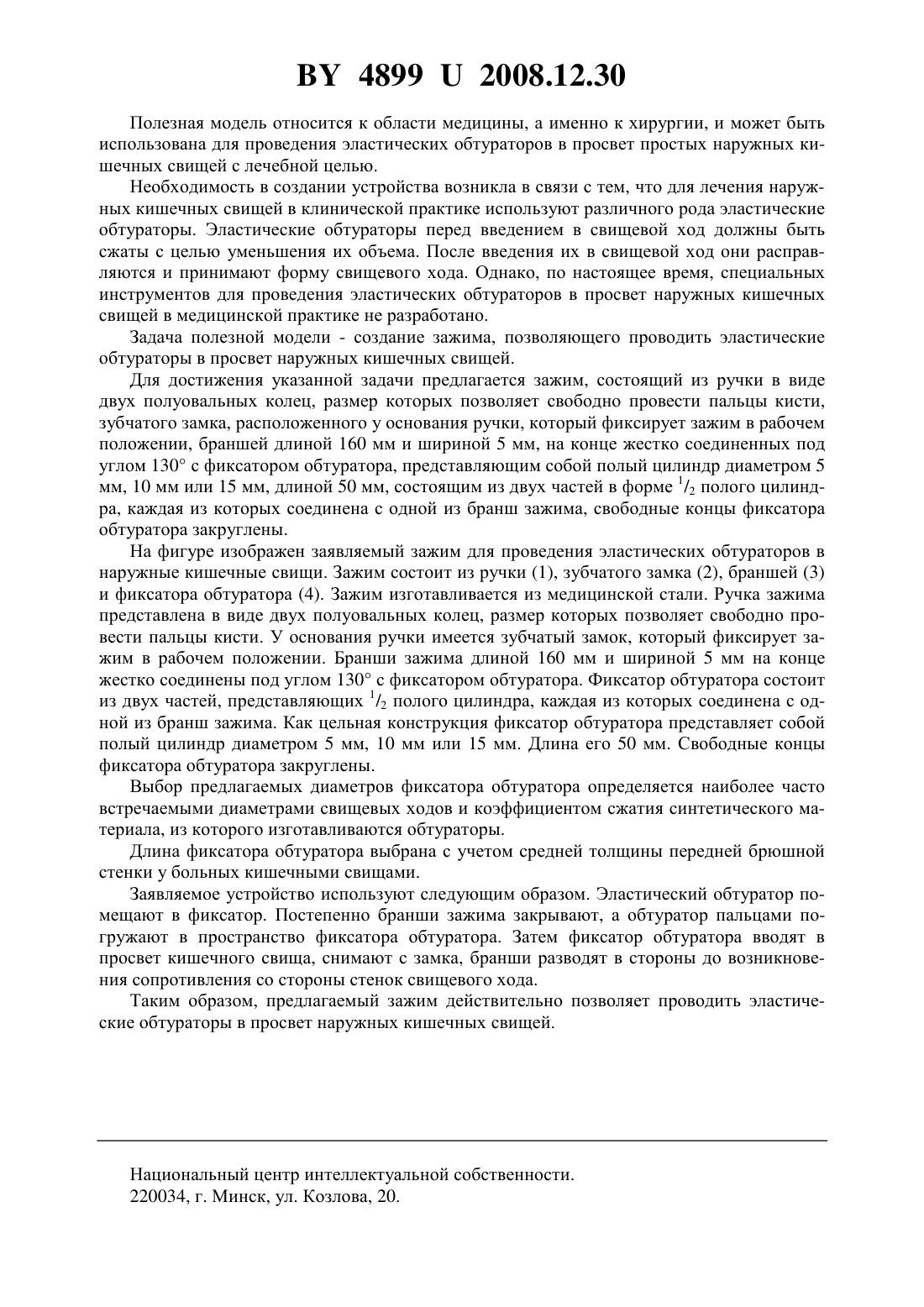

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЖИМ ДЛЯ ПРОВЕДЕНИЯ ЭЛАСТИЧЕСКИХ ОБТУРАТОРОВ В НАРУЖНЫЕ КИШЕЧНЫЕ СВИЩИ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Смотрин Иван Сергеевич Жандаров Константин Николаевич Смотрин Сергей Михайлович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Зажим для проведения эластических обтураторов в наружные кишечные свищи, состоящий из ручки в виде двух полуовальных колец, размер которых позволяет свободно провести пальцы кисти, зубчатого замка, расположенного у основания ручки, который фиксирует зажим в рабочем положении, браншей длиной 160 мм и шириной 5 мм, на конце жестко соединенных под углом 130 с фиксатором обтуратора, представляющим собой полый цилиндр диаметром 5 мм или 10 мм, или 15 мм, длиной 50 мм, состоящим из двух частей в форме 1/2 полого цилиндра, каждая из которых соединена с одной из бранш зажима, свободные концы фиксатора обтуратора закруглены. 48992008.12.30 Полезная модель относится к области медицины, а именно к хирургии, и может быть использована для проведения эластических обтураторов в просвет простых наружных кишечных свищей с лечебной целью. Необходимость в создании устройства возникла в связи с тем, что для лечения наружных кишечных свищей в клинической практике используют различного рода эластические обтураторы. Эластические обтураторы перед введением в свищевой ход должны быть сжаты с целью уменьшения их объема. После введения их в свищевой ход они расправляются и принимают форму свищевого хода. Однако, по настоящее время, специальных инструментов для проведения эластических обтураторов в просвет наружных кишечных свищей в медицинской практике не разработано. Задача полезной модели - создание зажима, позволяющего проводить эластические обтураторы в просвет наружных кишечных свищей. Для достижения указанной задачи предлагается зажим, состоящий из ручки в виде двух полуовальных колец, размер которых позволяет свободно провести пальцы кисти,зубчатого замка, расположенного у основания ручки, который фиксирует зажим в рабочем положении, браншей длиной 160 мм и шириной 5 мм, на конце жестко соединенных под углом 130 с фиксатором обтуратора, представляющим собой полый цилиндр диаметром 5 мм, 10 мм или 15 мм, длиной 50 мм, состоящим из двух частей в форме 1/2 полого цилиндра, каждая из которых соединена с одной из бранш зажима, свободные концы фиксатора обтуратора закруглены. На фигуре изображен заявляемый зажим для проведения эластических обтураторов в наружные кишечные свищи. Зажим состоит из ручки (1), зубчатого замка (2), браншей (3) и фиксатора обтуратора (4). Зажим изготавливается из медицинской стали. Ручка зажима представлена в виде двух полуовальных колец, размер которых позволяет свободно провести пальцы кисти. У основания ручки имеется зубчатый замок, который фиксирует зажим в рабочем положении. Бранши зажима длиной 160 мм и шириной 5 мм на конце жестко соединены под углом 130 с фиксатором обтуратора. Фиксатор обтуратора состоит из двух частей, представляющих 1/2 полого цилиндра, каждая из которых соединена с одной из бранш зажима. Как цельная конструкция фиксатор обтуратора представляет собой полый цилиндр диаметром 5 мм, 10 мм или 15 мм. Длина его 50 мм. Свободные концы фиксатора обтуратора закруглены. Выбор предлагаемых диаметров фиксатора обтуратора определяется наиболее часто встречаемыми диаметрами свищевых ходов и коэффициентом сжатия синтетического материала, из которого изготавливаются обтураторы. Длина фиксатора обтуратора выбрана с учетом средней толщины передней брюшной стенки у больных кишечными свищами. Заявляемое устройство используют следующим образом. Эластический обтуратор помещают в фиксатор. Постепенно бранши зажима закрывают, а обтуратор пальцами погружают в пространство фиксатора обтуратора. Затем фиксатор обтуратора вводят в просвет кишечного свища, снимают с замка, бранши разводят в стороны до возникновения сопротивления со стороны стенок свищевого хода. Таким образом, предлагаемый зажим действительно позволяет проводить эластические обтураторы в просвет наружных кишечных свищей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
