Устройство для рыхления с одновременным внесением удобрений

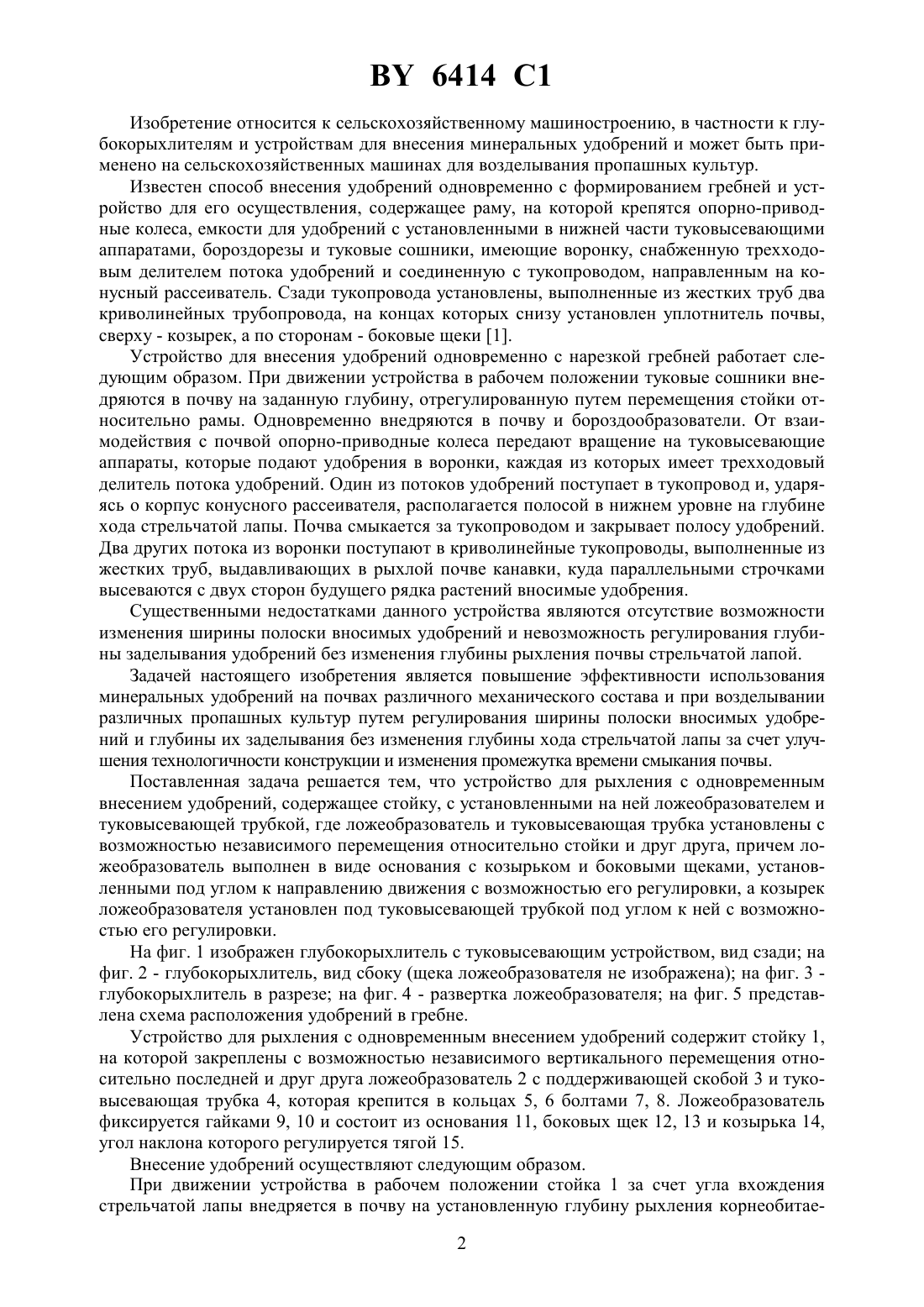

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЫХЛЕНИЯ С ОДНОВРЕМЕННЫМ ВНЕСЕНИЕМ УДОБРЕНИЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Лахмаков Владимир Степанович Зубович Дмитрий Геннадьевич Крук Игорь Степанович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для рыхления с одновременным внесением удобрений, содержащее стойку, с установленными на ней ложеобразователем и туковысевающей трубкой, отличающееся тем, что ложеобразователь и туковысевающая трубка установлены с возможностью независимого перемещения относительно стойки и друг друга, причем ложеобразователь выполнен в виде основания с козырьком и боковыми щеками, установленными под углом к направлению движения с возможностью его регулировки, а козырек ложеобразователя установлен под туковысевающей трубкой под углом к ней с возможностью его регулировки. 6414 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к глубокорыхлителям и устройствам для внесения минеральных удобрений и может быть применено на сельскохозяйственных машинах для возделывания пропашных культур. Известен способ внесения удобрений одновременно с формированием гребней и устройство для его осуществления, содержащее раму, на которой крепятся опорно-приводные колеса, емкости для удобрений с установленными в нижней части туковысевающими аппаратами, бороздорезы и туковые сошники, имеющие воронку, снабженную трехходовым делителем потока удобрений и соединенную с тукопроводом, направленным на конусный рассеиватель. Сзади тукопровода установлены, выполненные из жестких труб два криволинейных трубопровода, на концах которых снизу установлен уплотнитель почвы,сверху - козырек, а по сторонам - боковые щеки 1. Устройство для внесения удобрений одновременно с нарезкой гребней работает следующим образом. При движении устройства в рабочем положении туковые сошники внедряются в почву на заданную глубину, отрегулированную путем перемещения стойки относительно рамы. Одновременно внедряются в почву и бороздообразователи. От взаимодействия с почвой опорно-приводные колеса передают вращение на туковысевающие аппараты, которые подают удобрения в воронки, каждая из которых имеет трехходовый делитель потока удобрений. Один из потоков удобрений поступает в тукопровод и, ударяясь о корпус конусного рассеивателя, располагается полосой в нижнем уровне на глубине хода стрельчатой лапы. Почва смыкается за тукопроводом и закрывает полосу удобрений. Два других потока из воронки поступают в криволинейные тукопроводы, выполненные из жестких труб, выдавливающих в рыхлой почве канавки, куда параллельными строчками высеваются с двух сторон будущего рядка растений вносимые удобрения. Существенными недостатками данного устройства являются отсутствие возможности изменения ширины полоски вносимых удобрений и невозможность регулирования глубины заделывания удобрений без изменения глубины рыхления почвы стрельчатой лапой. Задачей настоящего изобретения является повышение эффективности использования минеральных удобрений на почвах различного механического состава и при возделывании различных пропашных культур путем регулирования ширины полоски вносимых удобрений и глубины их заделывания без изменения глубины хода стрельчатой лапы за счет улучшения технологичности конструкции и изменения промежутка времени смыкания почвы. Поставленная задача решается тем, что устройство для рыхления с одновременным внесением удобрений, содержащее стойку, с установленными на ней ложеобразователем и туковысевающей трубкой, где ложеобразователь и туковысевающая трубка установлены с возможностью независимого перемещения относительно стойки и друг друга, причем ложеобразователь выполнен в виде основания с козырьком и боковыми щеками, установленными под углом к направлению движения с возможностью его регулировки, а козырек ложеобразователя установлен под туковысевающей трубкой под углом к ней с возможностью его регулировки. На фиг. 1 изображен глубокорыхлитель с туковысевающим устройством, вид сзади на фиг. 2 - глубокорыхлитель, вид сбоку (щека ложеобразователя не изображена) на фиг. 3 глубокорыхлитель в разрезе на фиг. 4 - развертка ложеобразователя на фиг. 5 представлена схема расположения удобрений в гребне. Устройство для рыхления с одновременным внесением удобрений содержит стойку 1,на которой закреплены с возможностью независимого вертикального перемещения относительно последней и друг друга ложеобразователь 2 с поддерживающей скобой 3 и туковысевающая трубка 4, которая крепится в кольцах 5, 6 болтами 7, 8. Ложеобразователь фиксируется гайками 9, 10 и состоит из основания 11, боковых щек 12, 13 и козырька 14,угол наклона которого регулируется тягой 15. Внесение удобрений осуществляют следующим образом. При движении устройства в рабочем положении стойка 1 за счет угла вхождения стрельчатой лапы внедряется в почву на установленную глубину рыхления корнеобитае 2 6414 1 мого слоя и заглубляет в свою очередь закрепленный на ней основанием 11 при помощи гаек 9, 10 с возможностью относительного перемещения в вертикальной плоскости ложеобразователь 2, который своим относительным перемещением позволяет установить глубину заделки удобрений а (см. фиг. 5) относительно зоны расположения клубней без изменения глубины хода глубокорыхлителя и исключить забивание туковысевающей трубки почвой. При движении устройства стойка делает бороздку, верхние слои которой отклоняются, скользя по боковым щекам ложеобразователя 12, 13, установленных под углом щ к направлению движения, и смыкаются спустя некоторый промежуток времени 1, величина которого зависит от скорости движения устройства и величины угла щ, которая изменяется путем перестановки поддерживающей скобы 3 в отверстиях боковых щек. Чем больше угол щ, тем больше временной промежуток между проходом ложеобразователя и моментом смыкания почвы. Одновременно минеральные удобрения по туковысевающей трубке 4, закрепленной с возможностью вертикального перемещения в кольцах 5, 6 болтами 7, 8, поступают на козырек 14, где, ударяясь о его поверхность, равномерно распределяются по его ширине и тонким слоем скатываются на дно борозды, сделанной ложеобразователем. Козырек установлен на расстоянииот туковысевающей трубки и под углом к к ней. От величины этих параметров зависит скорость и время 2 распределения по козырьку и скатывания минеральных удобрений, что влияет на ширину полоски вносимых удобренийи глубину их заделывания. За счет уменьшения угла наклона козырькаи параметрауменьшается конечная скорость ударения удобрений о поверхность козырька,увеличиваются ширина вносимой полоски и промежуток времени на распределение и скатывание их с нее. От величины отношения между временными интервалами 1/2 зависит глубина заделывания удобрений. Пристойка делает бороздку, почва нижних слоев которой сразу смыкается за стойкой, а верхних - попадая на ложеобразователь,скользит по его боковым щекам, создавая бороздку для полоски удобрений, которые, ссыпаясь с козырька, ложатся на ее дно и затем частично закрываются смыкающейся почвой при 0,91 происходит частичное смыкание почвы, затем внесение полоски удобрений и окончательное смыкание почвенных слоев, частично присыпающих удобрения при 0,9 полоска удобрений вносится на слой полностью сомкнувшейся почвы. Применение устройства для рыхления с одновременным внесением удобрений позволит не только снизить расход минеральных удобрений за счет локального внесения, но и повысить эффективность их использования за счет внесения на оптимальную глубину, характерную для конкретных почвенно-климатических условий и возделываемой культуры,без изменения глубины рыхления корнеобитаемого слоя стрельчатой лапой. Источники информации 1. А.с. СССР 1657084 А 1, МПК А 01 В 49/06, 79/02, публ. 1991. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
