Измельчитель стебельчатых кормов

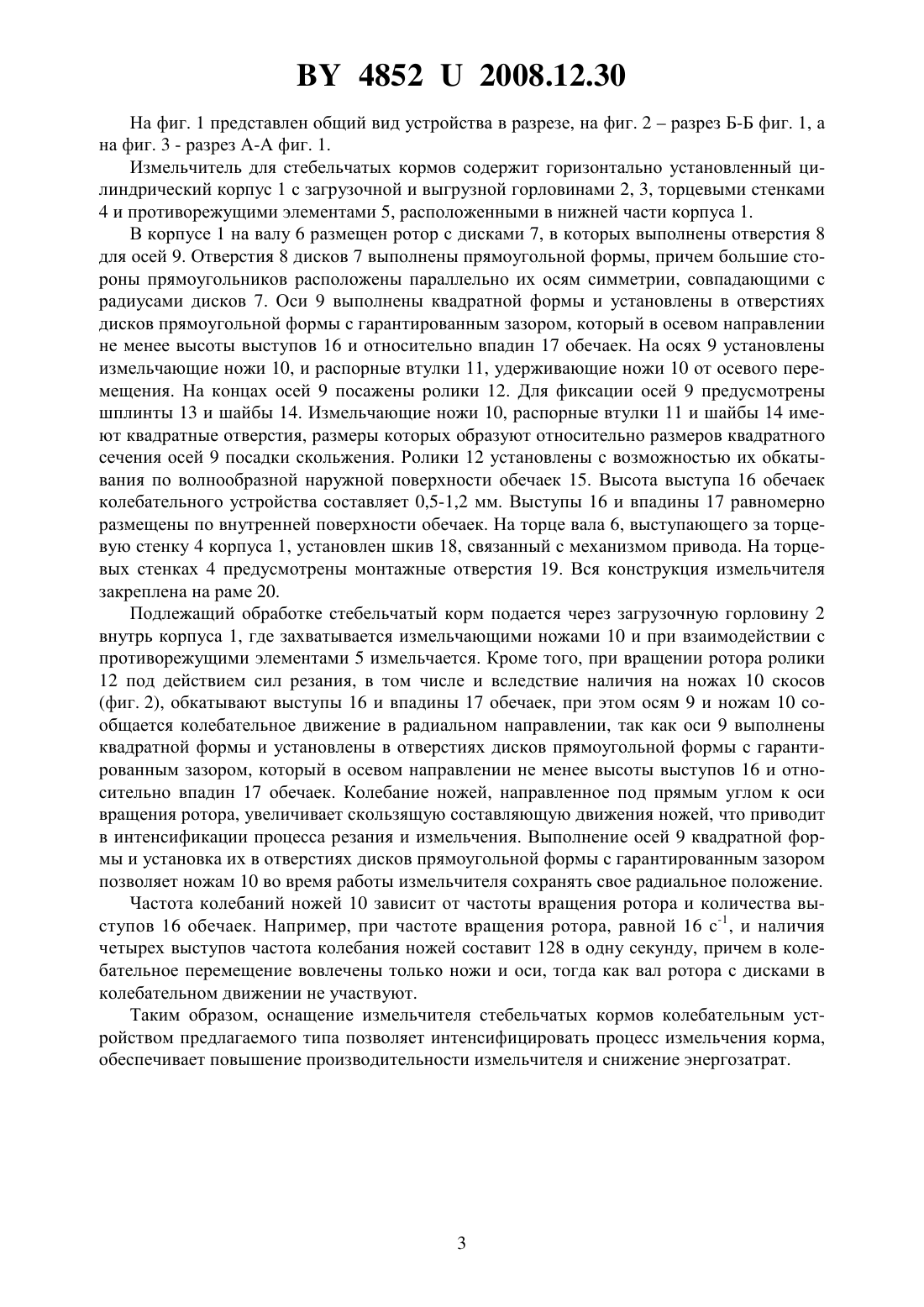

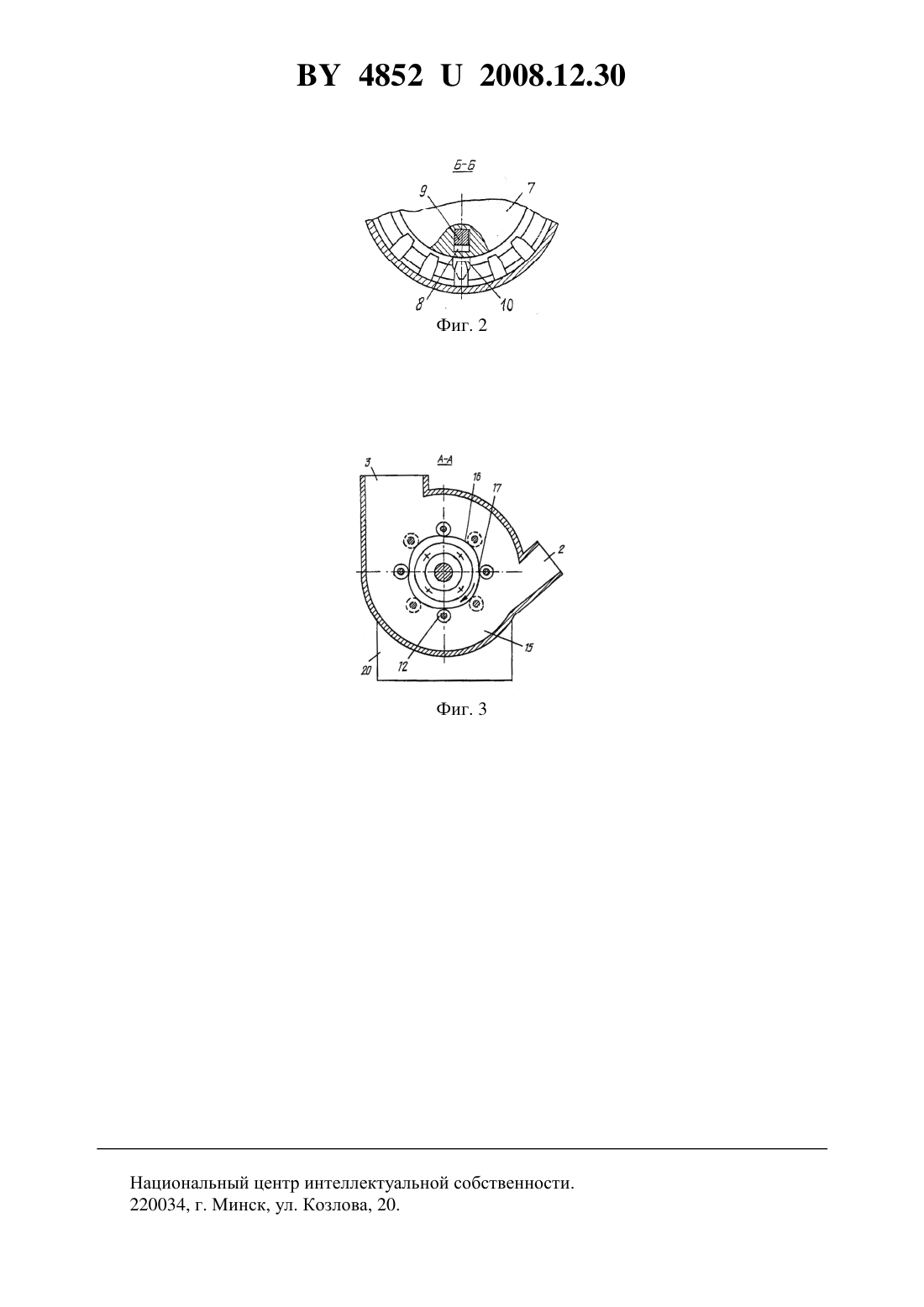

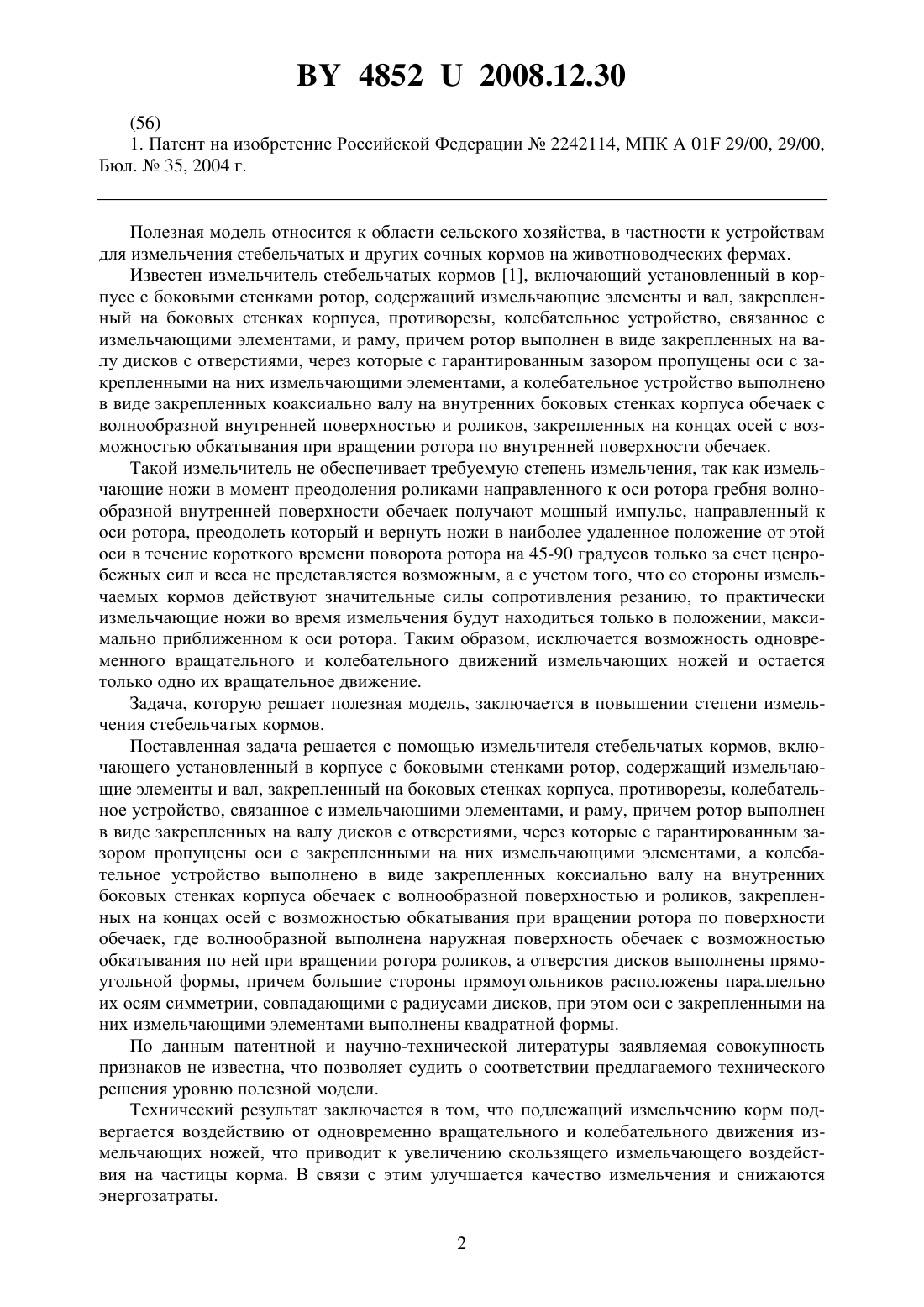

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основина Лариса Григорьевна Агейчик Валерий Александрович Основин Сергей Викторович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Измельчитель стебельчатых кормов, включающий установленный в корпусе с боковыми стенками ротор, содержащий измельчающие элементы и вал, закрепленный на боковых стенках корпуса, противорезы, колебательное устройство, связанное с измельчающими элементами, и раму, причем ротор выполнен в виде закрепленных на валу дисков с отверстиями, через которые с гарантированным зазором пропущены оси с закрепленными на них измельчающими элементами, а колебательное устройство выполнено в виде закрепленных коаксиально валу на внутренних боковых стенках корпуса обечаек с волнообразной поверхностью и роликов, закрепленных на концах осей с возможностью обкатывания при вращении ротора по поверхности обечаек, отличающийся тем, что волнообразной выполнена наружная поверхность обечаек с возможностью обкатывания по ней при вращении ротора роликов. 2. Измельчитель по п. 1, отличающийся тем, что отверстия дисков выполнены прямоугольной формы, причем большие стороны прямоугольников расположены параллельно их осям симметрии, совпадающими с радиусами дисков, при этом оси с закрепленными на них измельчающими элементами выполнены квадратной формы.(56) 1. Патент на изобретение Российской Федерации 2242114, МПК А 01 29/00, 29/00,Бюл.35, 2004 г. Полезная модель относится к области сельского хозяйства, в частности к устройствам для измельчения стебельчатых и других сочных кормов на животноводческих фермах. Известен измельчитель стебельчатых кормов 1, включающий установленный в корпусе с боковыми стенками ротор, содержащий измельчающие элементы и вал, закрепленный на боковых стенках корпуса, противорезы, колебательное устройство, связанное с измельчающими элементами, и раму, причем ротор выполнен в виде закрепленных на валу дисков с отверстиями, через которые с гарантированным зазором пропущены оси с закрепленными на них измельчающими элементами, а колебательное устройство выполнено в виде закрепленных коаксиально валу на внутренних боковых стенках корпуса обечаек с волнообразной внутренней поверхностью и роликов, закрепленных на концах осей с возможностью обкатывания при вращении ротора по внутренней поверхности обечаек. Такой измельчитель не обеспечивает требуемую степень измельчения, так как измельчающие ножи в момент преодоления роликами направленного к оси ротора гребня волнообразной внутренней поверхности обечаек получают мощный импульс, направленный к оси ротора, преодолеть который и вернуть ножи в наиболее удаленное положение от этой оси в течение короткого времени поворота ротора на 45-90 градусов только за счет ценробежных сил и веса не представляется возможным, а с учетом того, что со стороны измельчаемых кормов действуют значительные силы сопротивления резанию, то практически измельчающие ножи во время измельчения будут находиться только в положении, максимально приближенном к оси ротора. Таким образом, исключается возможность одновременного вращательного и колебательного движений измельчающих ножей и остается только одно их вращательное движение. Задача, которую решает полезная модель, заключается в повышении степени измельчения стебельчатых кормов. Поставленная задача решается с помощью измельчителя стебельчатых кормов, включающего установленный в корпусе с боковыми стенками ротор, содержащий измельчающие элементы и вал, закрепленный на боковых стенках корпуса, противорезы, колебательное устройство, связанное с измельчающими элементами, и раму, причем ротор выполнен в виде закрепленных на валу дисков с отверстиями, через которые с гарантированным зазором пропущены оси с закрепленными на них измельчающими элементами, а колебательное устройство выполнено в виде закрепленных коксиально валу на внутренних боковых стенках корпуса обечаек с волнообразной поверхностью и роликов, закрепленных на концах осей с возможностью обкатывания при вращении ротора по поверхности обечаек, где волнообразной выполнена наружная поверхность обечаек с возможностью обкатывания по ней при вращении ротора роликов, а отверстия дисков выполнены прямоугольной формы, причем большие стороны прямоугольников расположены параллельно их осям симметрии, совпадающими с радиусами дисков, при этом оси с закрепленными на них измельчающими элементами выполнены квадратной формы. По данным патентной и научно-технической литературы заявляемая совокупность признаков не известна, что позволяет судить о соответствии предлагаемого технического решения уровню полезной модели. Технический результат заключается в том, что подлежащий измельчению корм подвергается воздействию от одновременно вращательного и колебательного движения измельчающих ножей, что приводит к увеличению скользящего измельчающего воздействия на частицы корма. В связи с этим улучшается качество измельчения и снижаются энергозатраты. 2 48522008.12.30 На фиг. 1 представлен общий вид устройства в разрезе, на фиг. 2 разрез Б-Б фиг. 1, а на фиг. 3 - разрез А-А фиг. 1. Измельчитель для стебельчатых кормов содержит горизонтально установленный цилиндрический корпус 1 с загрузочной и выгрузной горловинами 2, 3, торцевыми стенками 4 и противорежущими элементами 5, расположенными в нижней части корпуса 1. В корпусе 1 на валу 6 размещен ротор с дисками 7, в которых выполнены отверстия 8 для осей 9. Отверстия 8 дисков 7 выполнены прямоугольной формы, причем большие стороны прямоугольников расположены параллельно их осям симметрии, совпадающими с радиусами дисков 7. Оси 9 выполнены квадратной формы и установлены в отверстиях дисков прямоугольной формы с гарантированным зазором, который в осевом направлении не менее высоты выступов 16 и относительно впадин 17 обечаек. На осях 9 установлены измельчающие ножи 10, и распорные втулки 11, удерживающие ножи 10 от осевого перемещения. На концах осей 9 посажены ролики 12. Для фиксации осей 9 предусмотрены шплинты 13 и шайбы 14. Измельчающие ножи 10, распорные втулки 11 и шайбы 14 имеют квадратные отверстия, размеры которых образуют относительно размеров квадратного сечения осей 9 посадки скольжения. Ролики 12 установлены с возможностью их обкатывания по волнообразной наружной поверхности обечаек 15. Высота выступа 16 обечаек колебательного устройства составляет 0,5-1,2 мм. Выступы 16 и впадины 17 равномерно размещены по внутренней поверхности обечаек. На торце вала 6, выступающего за торцевую стенку 4 корпуса 1, установлен шкив 18, связанный с механизмом привода. На торцевых стенках 4 предусмотрены монтажные отверстия 19. Вся конструкция измельчителя закреплена на раме 20. Подлежащий обработке стебельчатый корм подается через загрузочную горловину 2 внутрь корпуса 1, где захватывается измельчающими ножами 10 и при взаимодействии с противорежущими элементами 5 измельчается. Кроме того, при вращении ротора ролики 12 под действием сил резания, в том числе и вследствие наличия на ножах 10 скосов(фиг. 2), обкатывают выступы 16 и впадины 17 обечаек, при этом осям 9 и ножам 10 сообщается колебательное движение в радиальном направлении, так как оси 9 выполнены квадратной формы и установлены в отверстиях дисков прямоугольной формы с гарантированным зазором, который в осевом направлении не менее высоты выступов 16 и относительно впадин 17 обечаек. Колебание ножей, направленное под прямым углом к оси вращения ротора, увеличивает скользящую составляющую движения ножей, что приводит в интенсификации процесса резания и измельчения. Выполнение осей 9 квадратной формы и установка их в отверстиях дисков прямоугольной формы с гарантированным зазором позволяет ножам 10 во время работы измельчителя сохранять свое радиальное положение. Частота колебаний ножей 10 зависит от частоты вращения ротора и количества выступов 16 обечаек. Например, при частоте вращения ротора, равной 16 с-1, и наличия четырех выступов частота колебания ножей составит 128 в одну секунду, причем в колебательное перемещение вовлечены только ножи и оси, тогда как вал ротора с дисками в колебательном движении не участвуют. Таким образом, оснащение измельчителя стебельчатых кормов колебательным устройством предлагаемого типа позволяет интенсифицировать процесс измельчения корма,обеспечивает повышение производительности измельчителя и снижение энергозатрат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
