Устройство для вспашки почвы и рыхления подпахотного слоя

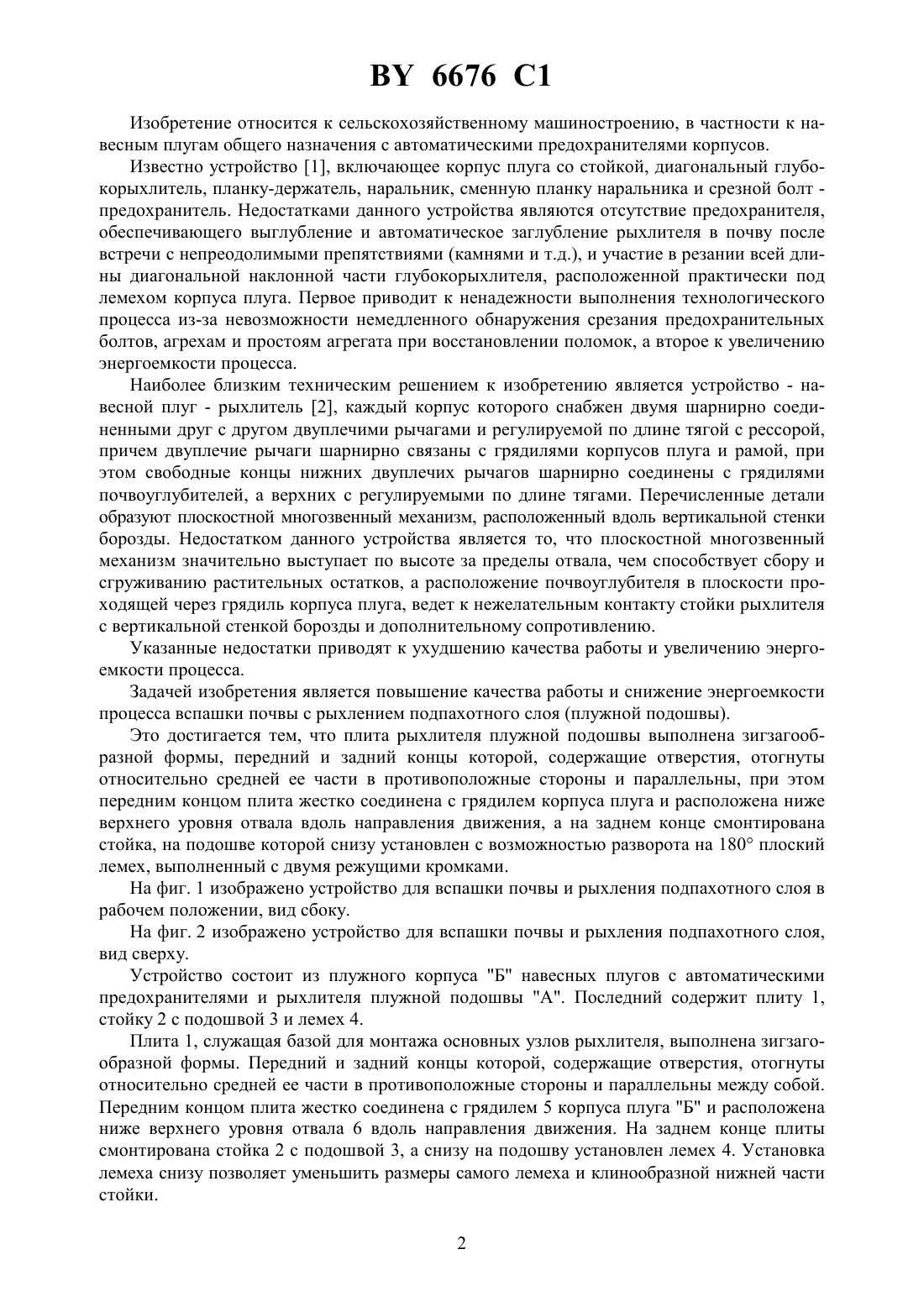

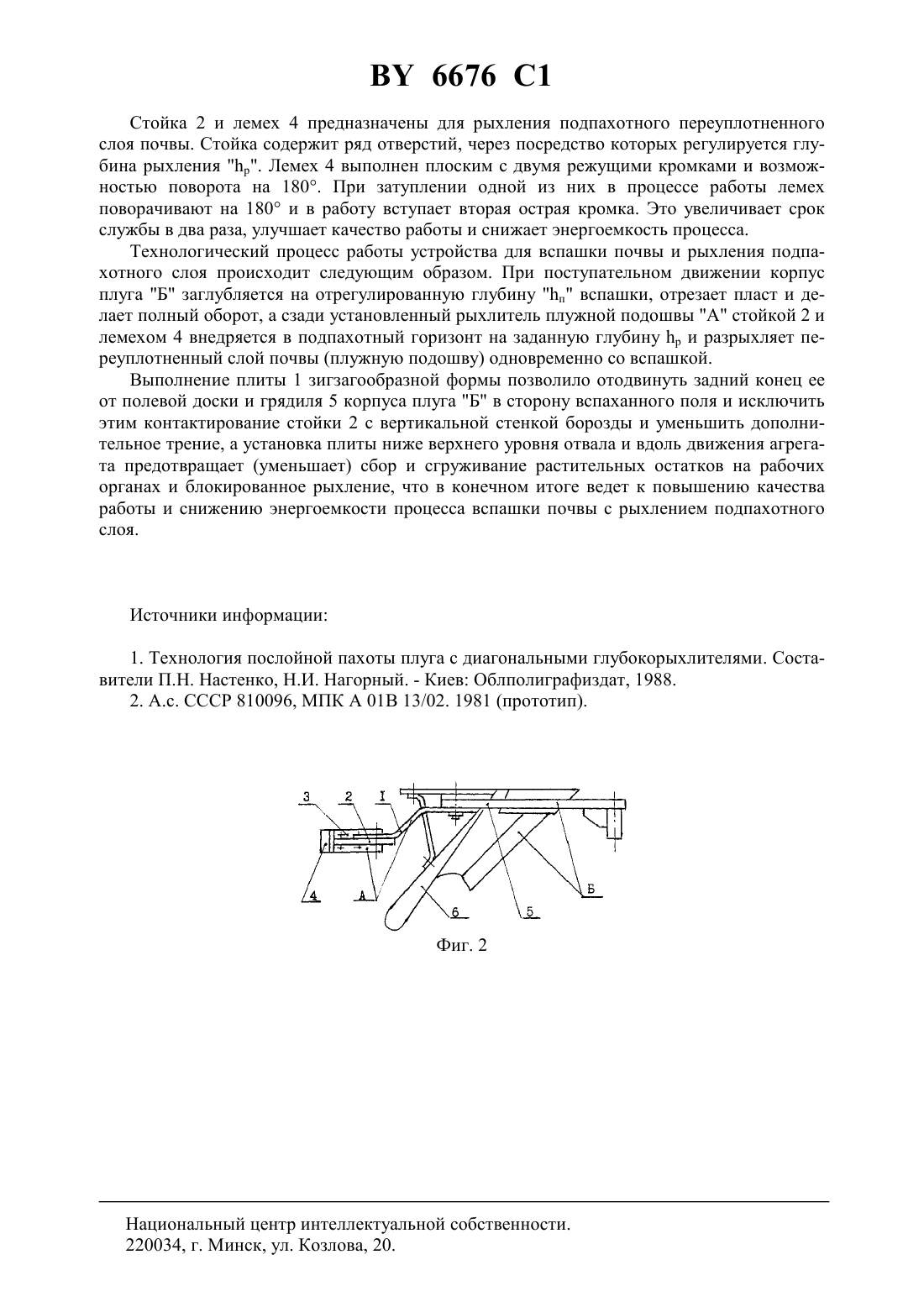

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВСПАШКИ ПОЧВЫ И РЫХЛЕНИЯ ПОДПАХОТНОГО СЛОЯ(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Авторы Хомяков Александр Григорьевич Погодин Николай Никитович Лихацевич Анатолий Павлович(73) Патентообладатель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(57) Устройство для вспашки почвы и рыхления подпахотного слоя, содержащее корпус плуга и рыхлитель плужной подошвы, включающий плиту, стойку, лемех и крепежные изделия, отличающееся тем, что плита рыхлителя плужной подошвы выполнена зигзагообразной формы, передний и задний концы которой, содержащие отверстия, отогнуты относительно средней ее части в противоположные стороны и параллельны, при этом передним концом плита жестко соединена с грядилем корпуса плуга и расположена ниже верхнего уровня отвала вдоль направления движения, а на заднем конце смонтирована стойка, на подошве которой снизу установлен с возможностью разворота на 180 плоский лемех, выполненный с двумя режущими кромками. 6676 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к навесным плугам общего назначения с автоматическими предохранителями корпусов. Известно устройство 1, включающее корпус плуга со стойкой, диагональный глубокорыхлитель, планку-держатель, наральник, сменную планку наральника и срезной болт предохранитель. Недостатками данного устройства являются отсутствие предохранителя,обеспечивающего выглубление и автоматическое заглубление рыхлителя в почву после встречи с непреодолимыми препятствиями (камнями и т.д.), и участие в резании всей длины диагональной наклонной части глубокорыхлителя, расположенной практически под лемехом корпуса плуга. Первое приводит к ненадежности выполнения технологического процесса из-за невозможности немедленного обнаружения срезания предохранительных болтов, агрехам и простоям агрегата при восстановлении поломок, а второе к увеличению энергоемкости процесса. Наиболее близким техническим решением к изобретению является устройство - навесной плуг - рыхлитель 2, каждый корпус которого снабжен двумя шарнирно соединенными друг с другом двуплечими рычагами и регулируемой по длине тягой с рессорой,причем двуплечие рычаги шарнирно связаны с грядилями корпусов плуга и рамой, при этом свободные концы нижних двуплечих рычагов шарнирно соединены с грядилями почвоуглубителей, а верхних с регулируемыми по длине тягами. Перечисленные детали образуют плоскостной многозвенный механизм, расположенный вдоль вертикальной стенки борозды. Недостатком данного устройства является то, что плоскостной многозвенный механизм значительно выступает по высоте за пределы отвала, чем способствует сбору и сгруживанию растительных остатков, а расположение почвоуглубителя в плоскости проходящей через грядиль корпуса плуга, ведет к нежелательным контакту стойки рыхлителя с вертикальной стенкой борозды и дополнительному сопротивлению. Указанные недостатки приводят к ухудшению качества работы и увеличению энергоемкости процесса. Задачей изобретения является повышение качества работы и снижение энергоемкости процесса вспашки почвы с рыхлением подпахотного слоя (плужной подошвы). Это достигается тем, что плита рыхлителя плужной подошвы выполнена зигзагообразной формы, передний и задний концы которой, содержащие отверстия, отогнуты относительно средней ее части в противоположные стороны и параллельны, при этом передним концом плита жестко соединена с грядилем корпуса плуга и расположена ниже верхнего уровня отвала вдоль направления движения, а на заднем конце смонтирована стойка, на подошве которой снизу установлен с возможностью разворота на 180 плоский лемех, выполненный с двумя режущими кромками. На фиг. 1 изображено устройство для вспашки почвы и рыхления подпахотного слоя в рабочем положении, вид сбоку. На фиг. 2 изображено устройство для вспашки почвы и рыхления подпахотного слоя,вид сверху. Устройство состоит из плужного корпуса Б навесных плугов с автоматическими предохранителями и рыхлителя плужной подошвы А. Последний содержит плиту 1,стойку 2 с подошвой 3 и лемех 4. Плита 1, служащая базой для монтажа основных узлов рыхлителя, выполнена зигзагообразной формы. Передний и задний концы которой, содержащие отверстия, отогнуты относительно средней ее части в противоположные стороны и параллельны между собой. Передним концом плита жестко соединена с грядилем 5 корпуса плуга Б и расположена ниже верхнего уровня отвала 6 вдоль направления движения. На заднем конце плиты смонтирована стойка 2 с подошвой 3, а снизу на подошву установлен лемех 4. Установка лемеха снизу позволяет уменьшить размеры самого лемеха и клинообразной нижней части стойки. 2 6676 1 Стойка 2 и лемех 4 предназначены для рыхления подпахотного переуплотненного слоя почвы. Стойка содержит ряд отверстий, через посредство которых регулируется глубина рыхления . Лемех 4 выполнен плоским с двумя режущими кромками и возможностью поворота на 180. При затуплении одной из них в процессе работы лемех поворачивают на 180 и в работу вступает вторая острая кромка. Это увеличивает срок службы в два раза, улучшает качество работы и снижает энергоемкость процесса. Технологический процесс работы устройства для вспашки почвы и рыхления подпахотного слоя происходит следующим образом. При поступательном движении корпус плуга Б заглубляется на отрегулированную глубину п вспашки, отрезает пласт и делает полный оборот, а сзади установленный рыхлитель плужной подошвы А стойкой 2 и лемехом 4 внедряется в подпахотный горизонт на заданную глубинуи разрыхляет переуплотненный слой почвы (плужную подошву) одновременно со вспашкой. Выполнение плиты 1 зигзагообразной формы позволило отодвинуть задний конец ее от полевой доски и грядиля 5 корпуса плуга Б в сторону вспаханного поля и исключить этим контактирование стойки 2 с вертикальной стенкой борозды и уменьшить дополнительное трение, а установка плиты ниже верхнего уровня отвала и вдоль движения агрегата предотвращает (уменьшает) сбор и сгруживание растительных остатков на рабочих органах и блокированное рыхление, что в конечном итоге ведет к повышению качества работы и снижению энергоемкости процесса вспашки почвы с рыхлением подпахотного слоя. Источники информации 1. Технология послойной пахоты плуга с диагональными глубокорыхлителями. Составители П.Н. Настенко, Н.И. Нагорный. - Киев Облполиграфиздат, 1988. 2. А.с. СССР 810096, МПК А 01 В 13/02. 1981 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
