Гидробур

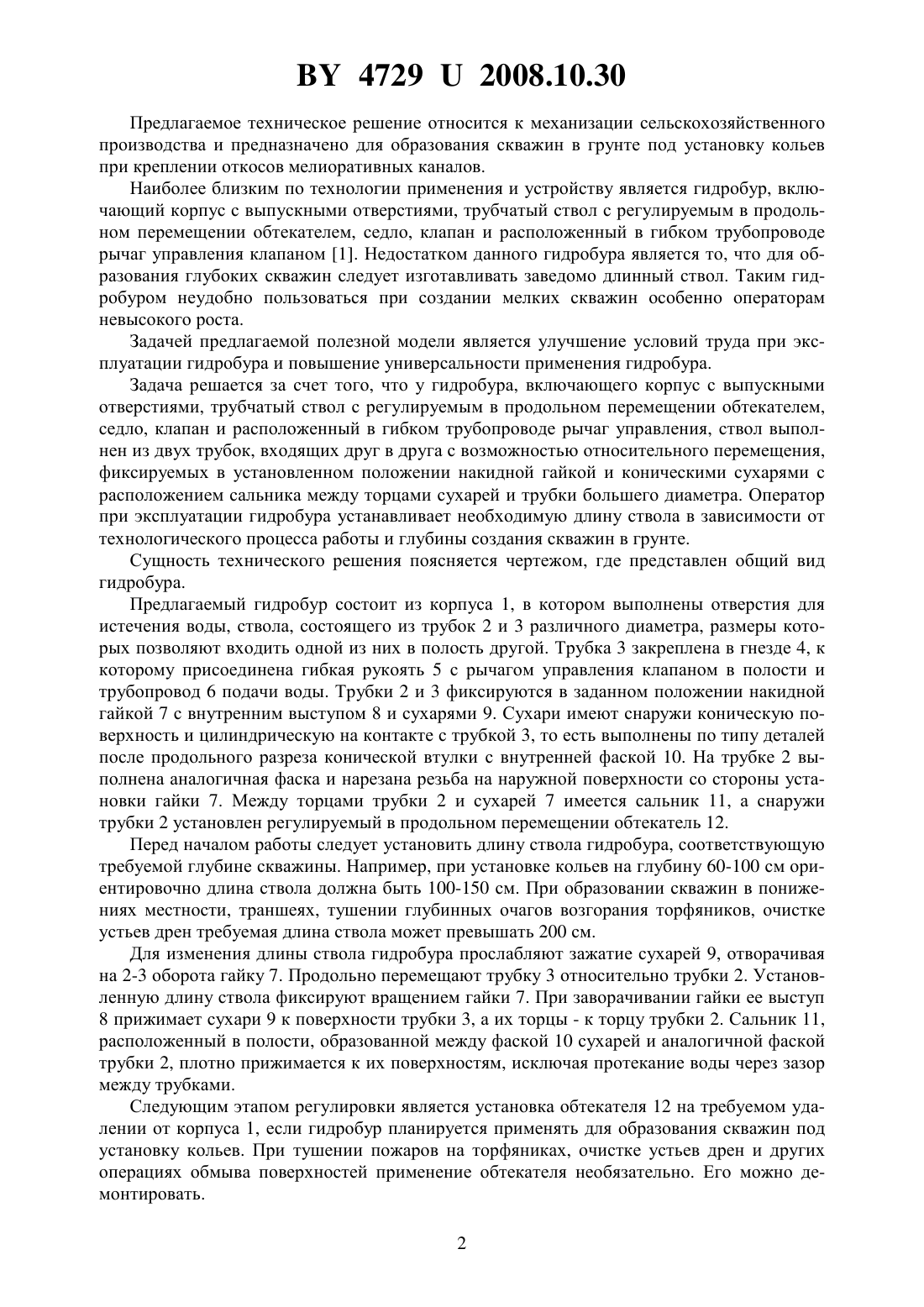

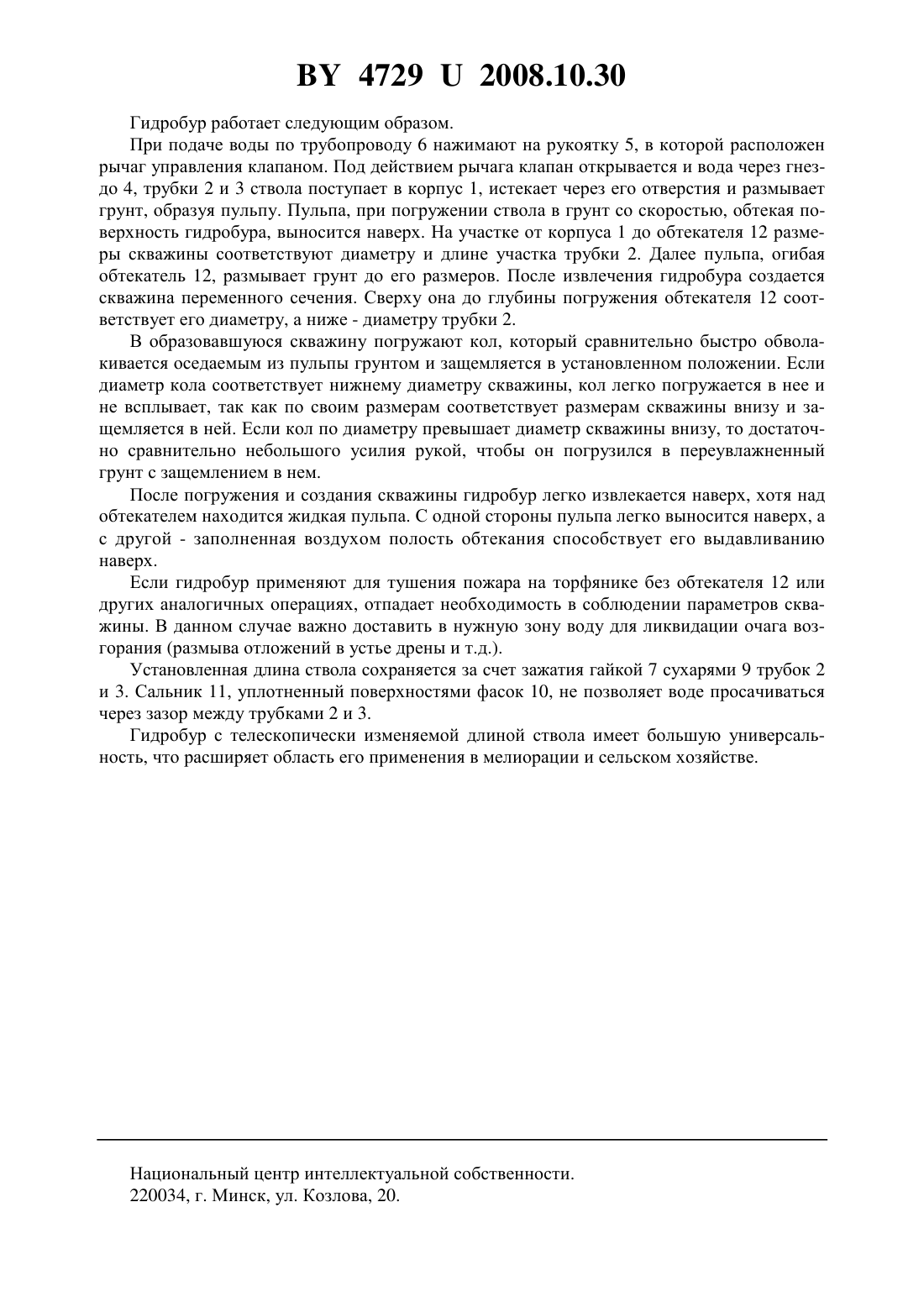

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Райкевич Николай Григорьевич Кондратьев Виктор Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Гидробур, включающий корпус с выпускными отверстиями, трубчатый ствол с регулируемым в продольном перемещении обтекателем, седло, клапан и расположенный в гибком трубопроводе рычаг управления клапаном, отличающийся тем, что ствол выполнен из двух входящих друг в друга трубок с фиксацией в установленном положении накидной гайкой и коническими сухарями, а между торцом трубки большего диаметра и торцами сухарей расположен сальник. 47292008.10.30 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и предназначено для образования скважин в грунте под установку кольев при креплении откосов мелиоративных каналов. Наиболее близким по технологии применения и устройству является гидробур, включающий корпус с выпускными отверстиями, трубчатый ствол с регулируемым в продольном перемещении обтекателем, седло, клапан и расположенный в гибком трубопроводе рычаг управления клапаном 1. Недостатком данного гидробура является то, что для образования глубоких скважин следует изготавливать заведомо длинный ствол. Таким гидробуром неудобно пользоваться при создании мелких скважин особенно операторам невысокого роста. Задачей предлагаемой полезной модели является улучшение условий труда при эксплуатации гидробура и повышение универсальности применения гидробура. Задача решается за счет того, что у гидробура, включающего корпус с выпускными отверстиями, трубчатый ствол с регулируемым в продольном перемещении обтекателем,седло, клапан и расположенный в гибком трубопроводе рычаг управления, ствол выполнен из двух трубок, входящих друг в друга с возможностью относительного перемещения,фиксируемых в установленном положении накидной гайкой и коническими сухарями с расположением сальника между торцами сухарей и трубки большего диаметра. Оператор при эксплуатации гидробура устанавливает необходимую длину ствола в зависимости от технологического процесса работы и глубины создания скважин в грунте. Сущность технического решения поясняется чертежом, где представлен общий вид гидробура. Предлагаемый гидробур состоит из корпуса 1, в котором выполнены отверстия для истечения воды, ствола, состоящего из трубок 2 и 3 различного диаметра, размеры которых позволяют входить одной из них в полость другой. Трубка 3 закреплена в гнезде 4, к которому присоединена гибкая рукоять 5 с рычагом управления клапаном в полости и трубопровод 6 подачи воды. Трубки 2 и 3 фиксируются в заданном положении накидной гайкой 7 с внутренним выступом 8 и сухарями 9. Сухари имеют снаружи коническую поверхность и цилиндрическую на контакте с трубкой 3, то есть выполнены по типу деталей после продольного разреза конической втулки с внутренней фаской 10. На трубке 2 выполнена аналогичная фаска и нарезана резьба на наружной поверхности со стороны установки гайки 7. Между торцами трубки 2 и сухарей 7 имеется сальник 11, а снаружи трубки 2 установлен регулируемый в продольном перемещении обтекатель 12. Перед началом работы следует установить длину ствола гидробура, соответствующую требуемой глубине скважины. Например, при установке кольев на глубину 60-100 см ориентировочно длина ствола должна быть 100-150 см. При образовании скважин в понижениях местности, траншеях, тушении глубинных очагов возгорания торфяников, очистке устьев дрен требуемая длина ствола может превышать 200 см. Для изменения длины ствола гидробура прослабляют зажатие сухарей 9, отворачивая на 2-3 оборота гайку 7. Продольно перемещают трубку 3 относительно трубки 2. Установленную длину ствола фиксируют вращением гайки 7. При заворачивании гайки ее выступ 8 прижимает сухари 9 к поверхности трубки 3, а их торцы - к торцу трубки 2. Сальник 11,расположенный в полости, образованной между фаской 10 сухарей и аналогичной фаской трубки 2, плотно прижимается к их поверхностям, исключая протекание воды через зазор между трубками. Следующим этапом регулировки является установка обтекателя 12 на требуемом удалении от корпуса 1, если гидробур планируется применять для образования скважин под установку кольев. При тушении пожаров на торфяниках, очистке устьев дрен и других операциях обмыва поверхностей применение обтекателя необязательно. Его можно демонтировать. 2 47292008.10.30 Гидробур работает следующим образом. При подаче воды по трубопроводу 6 нажимают на рукоятку 5, в которой расположен рычаг управления клапаном. Под действием рычага клапан открывается и вода через гнездо 4, трубки 2 и 3 ствола поступает в корпус 1, истекает через его отверстия и размывает грунт, образуя пульпу. Пульпа, при погружении ствола в грунт со скоростью, обтекая поверхность гидробура, выносится наверх. На участке от корпуса 1 до обтекателя 12 размеры скважины соответствуют диаметру и длине участка трубки 2. Далее пульпа, огибая обтекатель 12, размывает грунт до его размеров. После извлечения гидробура создается скважина переменного сечения. Сверху она до глубины погружения обтекателя 12 соответствует его диаметру, а ниже - диаметру трубки 2. В образовавшуюся скважину погружают кол, который сравнительно быстро обволакивается оседаемым из пульпы грунтом и защемляется в установленном положении. Если диаметр кола соответствует нижнему диаметру скважины, кол легко погружается в нее и не всплывает, так как по своим размерам соответствует размерам скважины внизу и защемляется в ней. Если кол по диаметру превышает диаметр скважины внизу, то достаточно сравнительно небольшого усилия рукой, чтобы он погрузился в переувлажненный грунт с защемлением в нем. После погружения и создания скважины гидробур легко извлекается наверх, хотя над обтекателем находится жидкая пульпа. С одной стороны пульпа легко выносится наверх, а с другой - заполненная воздухом полость обтекания способствует его выдавливанию наверх. Если гидробур применяют для тушения пожара на торфянике без обтекателя 12 или других аналогичных операциях, отпадает необходимость в соблюдении параметров скважины. В данном случае важно доставить в нужную зону воду для ликвидации очага возгорания (размыва отложений в устье дрены и т.д.). Установленная длина ствола сохраняется за счет зажатия гайкой 7 сухарями 9 трубок 2 и 3. Сальник 11, уплотненный поверхностями фасок 10, не позволяет воде просачиваться через зазор между трубками 2 и 3. Гидробур с телескопически изменяемой длиной ствола имеет большую универсальность, что расширяет область его применения в мелиорации и сельском хозяйстве. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
