Гидробур

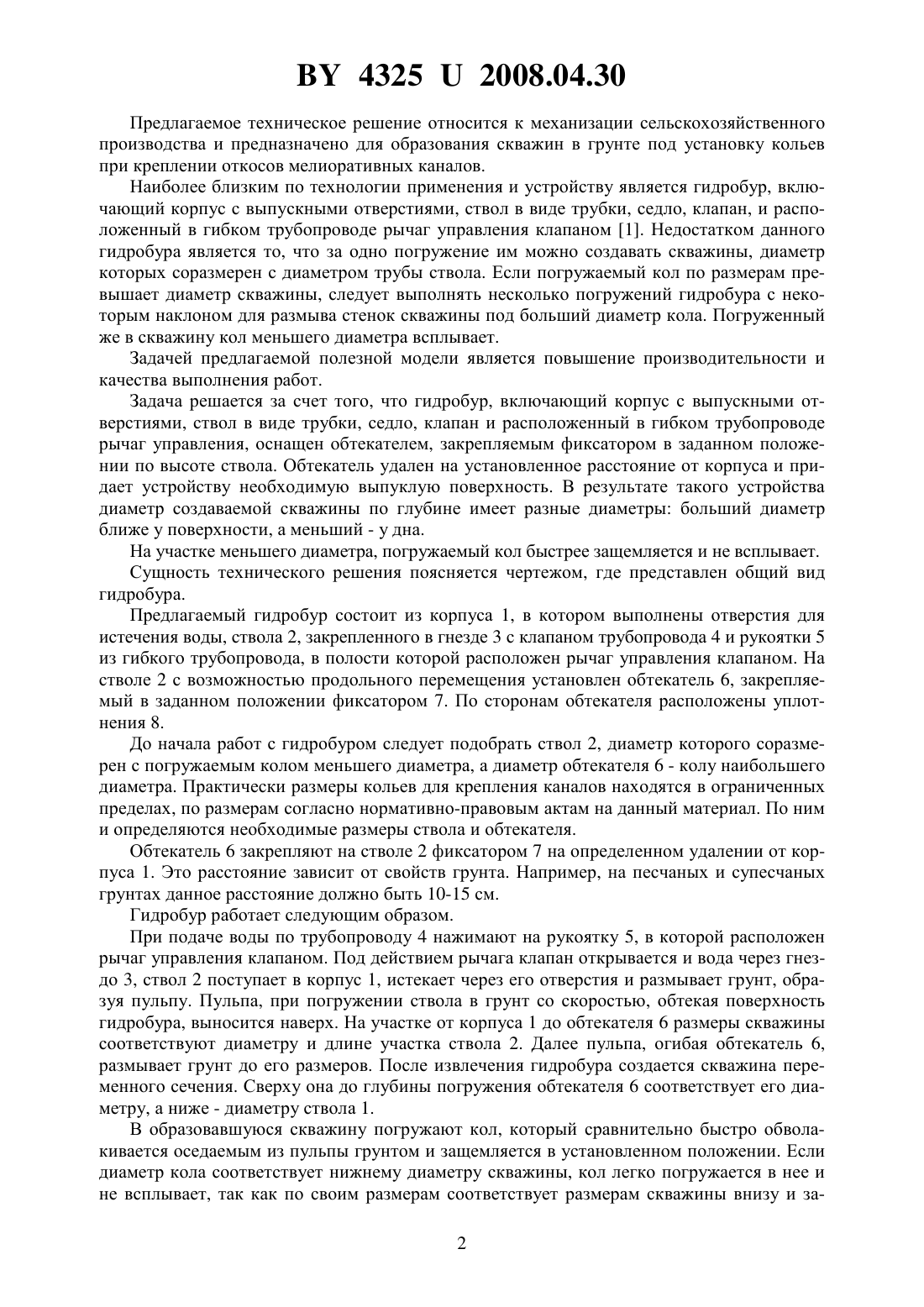

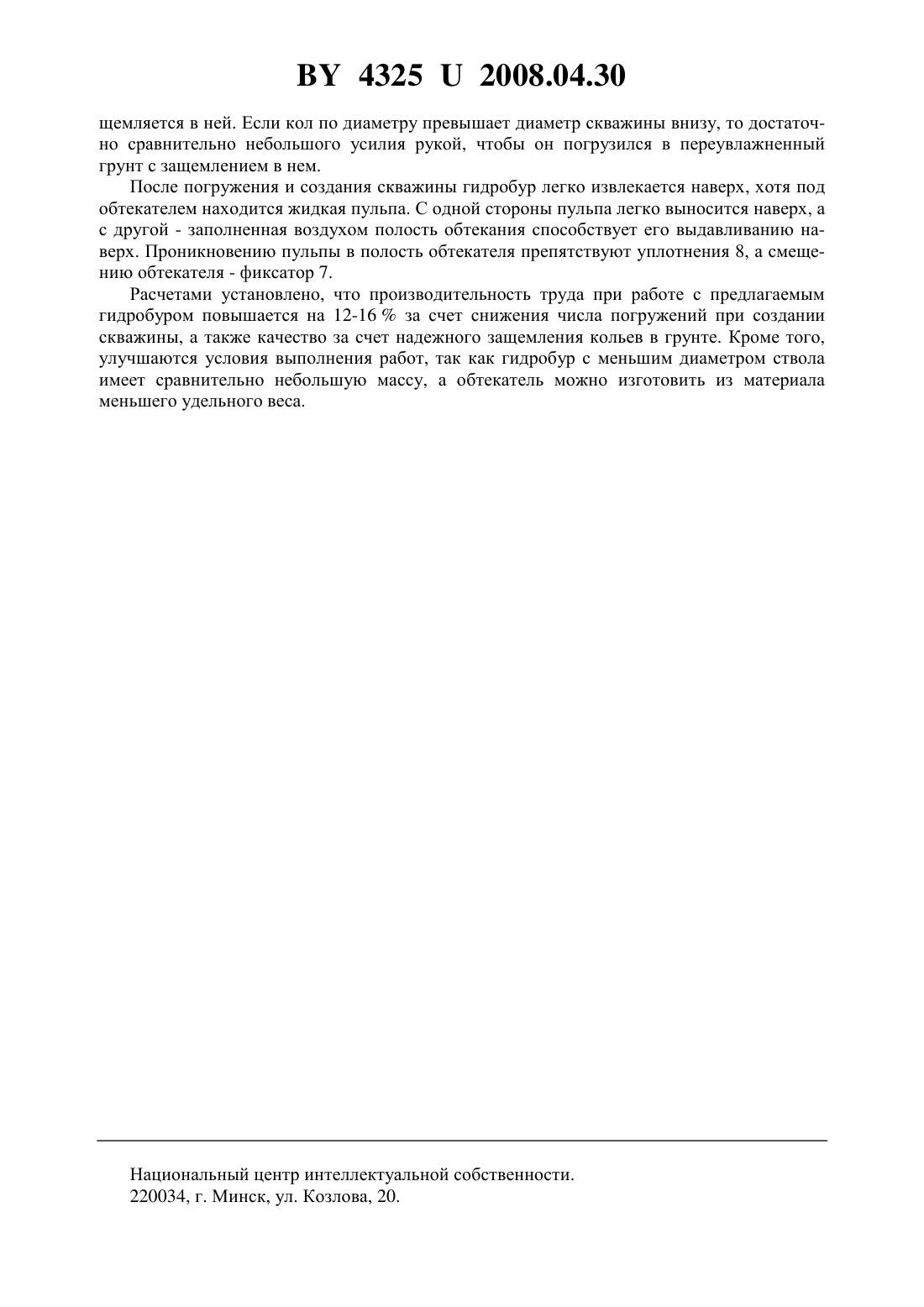

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Райкевич Николай Григорьевич Кондратьев Виктор Николаевич Прокопович Нина Николаевна(73) Патентообладатель Научное дочернее унитарное предприятие Институт мелиорации(57) Гидробур, включающий корпусвыпускными отверстиями, ствол в виде трубки, седло, клапан и расположенный в гибком трубопроводе рычаг управления клапаном, отличающийся тем, что на стволе с возможностью регулируемого продольного перемещения установлен обтекатель, закрепляемый фиксатором в заданном положении по высоте ствола. 43252008.04.30 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и предназначено для образования скважин в грунте под установку кольев при креплении откосов мелиоративных каналов. Наиболее близким по технологии применения и устройству является гидробур, включающий корпус с выпускными отверстиями, ствол в виде трубки, седло, клапан, и расположенный в гибком трубопроводе рычаг управления клапаном 1. Недостатком данного гидробура является то, что за одно погружение им можно создавать скважины, диаметр которых соразмерен с диаметром трубы ствола. Если погружаемый кол по размерам превышает диаметр скважины, следует выполнять несколько погружений гидробура с некоторым наклоном для размыва стенок скважины под больший диаметр кола. Погруженный же в скважину кол меньшего диаметра всплывает. Задачей предлагаемой полезной модели является повышение производительности и качества выполнения работ. Задача решается за счет того, что гидробур, включающий корпус с выпускными отверстиями, ствол в виде трубки, седло, клапан и расположенный в гибком трубопроводе рычаг управления, оснащен обтекателем, закрепляемым фиксатором в заданном положении по высоте ствола. Обтекатель удален на установленное расстояние от корпуса и придает устройству необходимую выпуклую поверхность. В результате такого устройства диаметр создаваемой скважины по глубине имеет разные диаметры больший диаметр ближе у поверхности, а меньший - у дна. На участке меньшего диаметра, погружаемый кол быстрее защемляется и не всплывает. Сущность технического решения поясняется чертежом, где представлен общий вид гидробура. Предлагаемый гидробур состоит из корпуса 1, в котором выполнены отверстия для истечения воды, ствола 2, закрепленного в гнезде 3 с клапаном трубопровода 4 и рукоятки 5 из гибкого трубопровода, в полости которой расположен рычаг управления клапаном. На стволе 2 с возможностью продольного перемещения установлен обтекатель 6, закрепляемый в заданном положении фиксатором 7. По сторонам обтекателя расположены уплотнения 8. До начала работ с гидробуром следует подобрать ствол 2, диаметр которого соразмерен с погружаемым колом меньшего диаметра, а диаметр обтекателя 6 - колу наибольшего диаметра. Практически размеры кольев для крепления каналов находятся в ограниченных пределах, по размерам согласно нормативно-правовым актам на данный материал. По ним и определяются необходимые размеры ствола и обтекателя. Обтекатель 6 закрепляют на стволе 2 фиксатором 7 на определенном удалении от корпуса 1. Это расстояние зависит от свойств грунта. Например, на песчаных и супесчаных грунтах данное расстояние должно быть 10-15 см. Гидробур работает следующим образом. При подаче воды по трубопроводу 4 нажимают на рукоятку 5, в которой расположен рычаг управления клапаном. Под действием рычага клапан открывается и вода через гнездо 3, ствол 2 поступает в корпус 1, истекает через его отверстия и размывает грунт, образуя пульпу. Пульпа, при погружении ствола в грунт со скоростью, обтекая поверхность гидробура, выносится наверх. На участке от корпуса 1 до обтекателя 6 размеры скважины соответствуют диаметру и длине участка ствола 2. Далее пульпа, огибая обтекатель 6,размывает грунт до его размеров. После извлечения гидробура создается скважина переменного сечения. Сверху она до глубины погружения обтекателя 6 соответствует его диаметру, а ниже - диаметру ствола 1. В образовавшуюся скважину погружают кол, который сравнительно быстро обволакивается оседаемым из пульпы грунтом и защемляется в установленном положении. Если диаметр кола соответствует нижнему диаметру скважины, кол легко погружается в нее и не всплывает, так как по своим размерам соответствует размерам скважины внизу и за 2 43252008.04.30 щемляется в ней. Если кол по диаметру превышает диаметр скважины внизу, то достаточно сравнительно небольшого усилия рукой, чтобы он погрузился в переувлажненный грунт с защемлением в нем. После погружения и создания скважины гидробур легко извлекается наверх, хотя под обтекателем находится жидкая пульпа. С одной стороны пульпа легко выносится наверх, а с другой - заполненная воздухом полость обтекания способствует его выдавливанию наверх. Проникновению пульпы в полость обтекателя препятствуют уплотнения 8, а смещению обтекателя - фиксатор 7. Расчетами установлено, что производительность труда при работе с предлагаемым гидробуром повышается на 12-16 за счет снижения числа погружений при создании скважины, а также качество за счет надежного защемления кольев в грунте. Кроме того,улучшаются условия выполнения работ, так как гидробур с меньшим диаметром ствола имеет сравнительно небольшую массу, а обтекатель можно изготовить из материала меньшего удельного веса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
