Гидробур

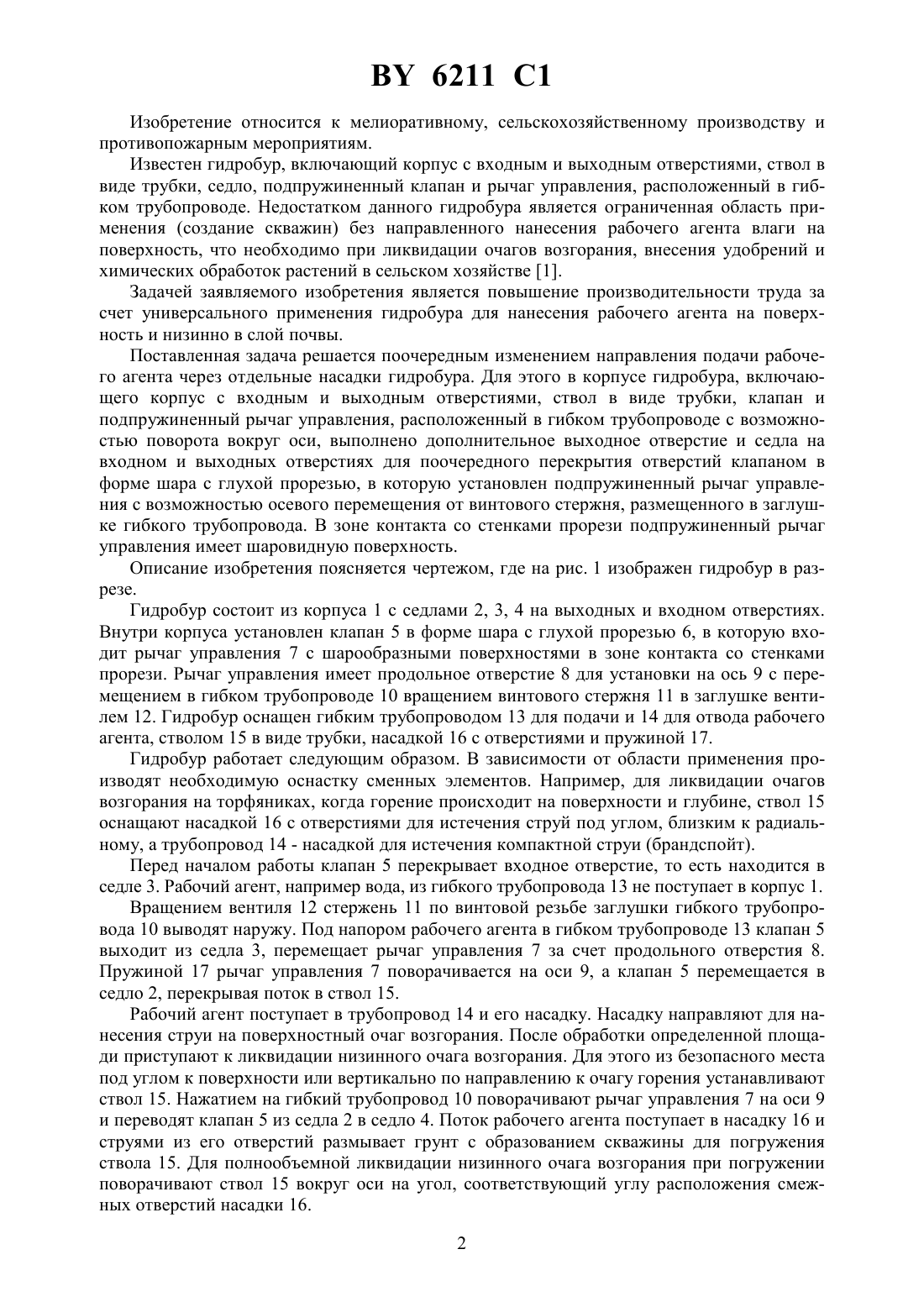

62 3/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИИ МЕЛИОРАЦИИ И ЛУГОВОДСТВА(72) Авторы Райкевич Николай Григорьевич Кондратьев Виктор Николаевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИИ МЕЛИОРАЦИИ И ЛУГОВОДСТВА(57) Гидробур, включающий корпус с входным и выходным отверстиями, ствол в виде трубки, клапан и подпружиненный рычаг управления, расположенный в гибком трубопроводе с возможностью поворота вокруг оси, отличающийся тем, что в корпусе выполнено дополнительное выходное отверстие, а на входном и выходных отверстиях выполнены седла для поочередного перекрытия отверстий клапаном в форме шара с глухой прорезью,в которую установлен подпружиненный рычаг управления с возможностью осевого перемещения от винтового стержня, размещенного в заглушке гибкого трубопровода, причем в зоне контакта со стенками прорези подпружиненный рычаг управления имеет шаровидную поверхность. 6211 1 Изобретение относится к мелиоративному, сельскохозяйственному производству и противопожарным мероприятиям. Известен гидробур, включающий корпус с входным и выходным отверстиями, ствол в виде трубки, седло, подпружиненный клапан и рычаг управления, расположенный в гибком трубопроводе. Недостатком данного гидробура является ограниченная область применения (создание скважин) без направленного нанесения рабочего агента влаги на поверхность, что необходимо при ликвидации очагов возгорания, внесения удобрений и химических обработок растений в сельском хозяйстве 1. Задачей заявляемого изобретения является повышение производительности труда за счет универсального применения гидробура для нанесения рабочего агента на поверхность и низинно в слой почвы. Поставленная задача решается поочередным изменением направления подачи рабочего агента через отдельные насадки гидробура. Для этого в корпусе гидробура, включающего корпус с входным и выходным отверстиями, ствол в виде трубки, клапан и подпружиненный рычаг управления, расположенный в гибком трубопроводе с возможностью поворота вокруг оси, выполнено дополнительное выходное отверстие и седла на входном и выходных отверстиях для поочередного перекрытия отверстий клапаном в форме шара с глухой прорезью, в которую установлен подпружиненный рычаг управления с возможностью осевого перемещения от винтового стержня, размещенного в заглушке гибкого трубопровода. В зоне контакта со стенками прорези подпружиненный рычаг управления имеет шаровидную поверхность. Описание изобретения поясняется чертежом, где на рис. 1 изображен гидробур в разрезе. Гидробур состоит из корпуса 1 с седлами 2, 3, 4 на выходных и входном отверстиях. Внутри корпуса установлен клапан 5 в форме шара с глухой прорезью 6, в которую входит рычаг управления 7 с шарообразными поверхностями в зоне контакта со стенками прорези. Рычаг управления имеет продольное отверстие 8 для установки на ось 9 с перемещением в гибком трубопроводе 10 вращением винтового стержня 11 в заглушке вентилем 12. Гидробур оснащен гибким трубопроводом 13 для подачи и 14 для отвода рабочего агента, стволом 15 в виде трубки, насадкой 16 с отверстиями и пружиной 17. Гидробур работает следующим образом. В зависимости от области применения производят необходимую оснастку сменных элементов. Например, для ликвидации очагов возгорания на торфяниках, когда горение происходит на поверхности и глубине, ствол 15 оснащают насадкой 16 с отверстиями для истечения струй под углом, близким к радиальному, а трубопровод 14 - насадкой для истечения компактной струи (брандспойт). Перед началом работы клапан 5 перекрывает входное отверстие, то есть находится в седле 3. Рабочий агент, например вода, из гибкого трубопровода 13 не поступает в корпус 1. Вращением вентиля 12 стержень 11 по винтовой резьбе заглушки гибкого трубопровода 10 выводят наружу. Под напором рабочего агента в гибком трубопроводе 13 клапан 5 выходит из седла 3, перемещает рычаг управления 7 за счет продольного отверстия 8. Пружиной 17 рычаг управления 7 поворачивается на оси 9, а клапан 5 перемещается в седло 2, перекрывая поток в ствол 15. Рабочий агент поступает в трубопровод 14 и его насадку. Насадку направляют для нанесения струи на поверхностный очаг возгорания. После обработки определенной площади приступают к ликвидации низинного очага возгорания. Для этого из безопасного места под углом к поверхности или вертикально по направлению к очагу горения устанавливают ствол 15. Нажатием на гибкий трубопровод 10 поворачивают рычаг управления 7 на оси 9 и переводят клапан 5 из седла 2 в седло 4. Поток рабочего агента поступает в насадку 16 и струями из его отверстий размывает грунт с образованием скважины для погружения ствола 15. Для полнообъемной ликвидации низинного очага возгорания при погружении поворачивают ствол 15 вокруг оси на угол, соответствующий углу расположения смежных отверстий насадки 16. 2 6211 1 На пути погружения и поворота ствола возгорание ликвидируется струями рабочего агента. Процесс создания скважин продолжают до полной ликвидации очага возгорания. При этом возможно чередование подачи рабочего агента как через трубопровод 14, так и ствол 15 для ликвидации низинного и поверхностного очагов возгорания. За счет продольного отверстия 8 и шаровых поверхностей рычага управления 7 в зоне контакта со стенками прорези 6 клапан 5 перемещается в заданном направлении без заклинивания и равномерно прилегает к поверхностям седел 2, 3, 4. После ликвидации очага возгорания вращением вентиля 12 перемещают рычагом управления 7 клапан 5 в седло 3, перекрывая входное отверстие. Подача рабочего агента из трубопровода 13 прекращается. Применение гидробура для других работ в сельском хозяйстве связано с переоснасткой его сменных насадок. Например, для внутрипочвенной подкормки корневой системы деревьев и опрыскивания кроны, профилактики или борьбы с болезнями и вредителями трубопровод 14 оснащают насадкой для мелкого туманообразного распыления рабочего агента. Принцип работы гидробура и управления остаются прежними, как и при ликвидации очагов возгорания. Аналогичный принцип работы гидробура при обработке кустарников и их внутрипочвенной подкормке. При установке кольев крепления русловой части каналов слив рабочего агента через трубопровод 14 необязателен с целью его экономного использования. Поэтому на трубопровод 14 ставят заглушку, а на ствол 15 насадку с центральным отверстием или несколькими отверстиями, из которых струи истекают под углом, близким к осевой линии. Ствол 15 устанавливают перпендикулярно поверхности грунта. Нажимают на гибкий трубопровод 10, прогибом которого поворачивают рычаг управления 7. Клапан 5 выходит из седла 2 и открывает выходное отверстие для поступления рабочего агента в ствол 15. Струи из насадки 16 интенсивно размывают грунт с погружением ствола на глубину, соответствующую величине погружаемого кола. После образования скважины прекращают нажатие гибкого трубопровода 10. Под действием пружины 17 клапан 5 закрывает выходное отверстие. Ствол 15 извлекают из скважины и в нее погружают кол с небольшим нажатием до дна. Затем процесс повторяют для установки последующих кольев. Создание скважин для установки кольев позволяет экономно расходовать рабочий агент в результате его целенаправленного использования без отходов на свободное истечение. При ликвидации очагов возгорания, обработке деревьев и кустарников в сочетании с внутрипочвенной подкормкой корневой системы на 15-20 повышается производительность труда за счет универсальности применения гидробура. Источники информации 917761, 1982.835334, 1981.1017200 , 1983.1128859 , 1984.934965, 1982.2025932, 1995.2060343 , 1996.3509789, 1986. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
