Система вентиляции, очистки воздуха в пространстве, ограниченном вертикальными и горизонтальными поверхностями

Номер патента: U 4765

Опубликовано: 30.10.2008

Автор: Родаев Виктор Петрович

Скачать PDF файл.

Текст

Смотреть все

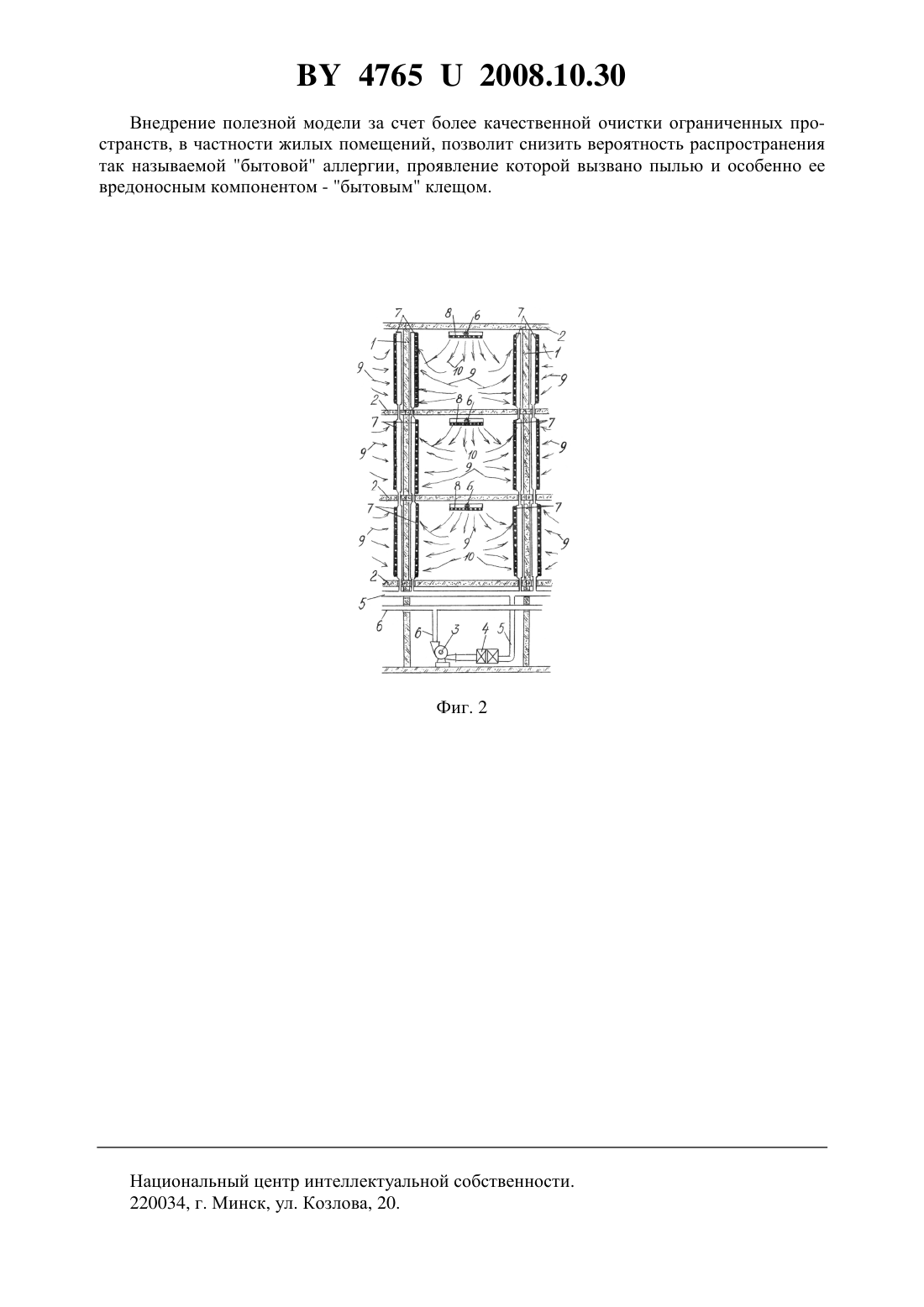

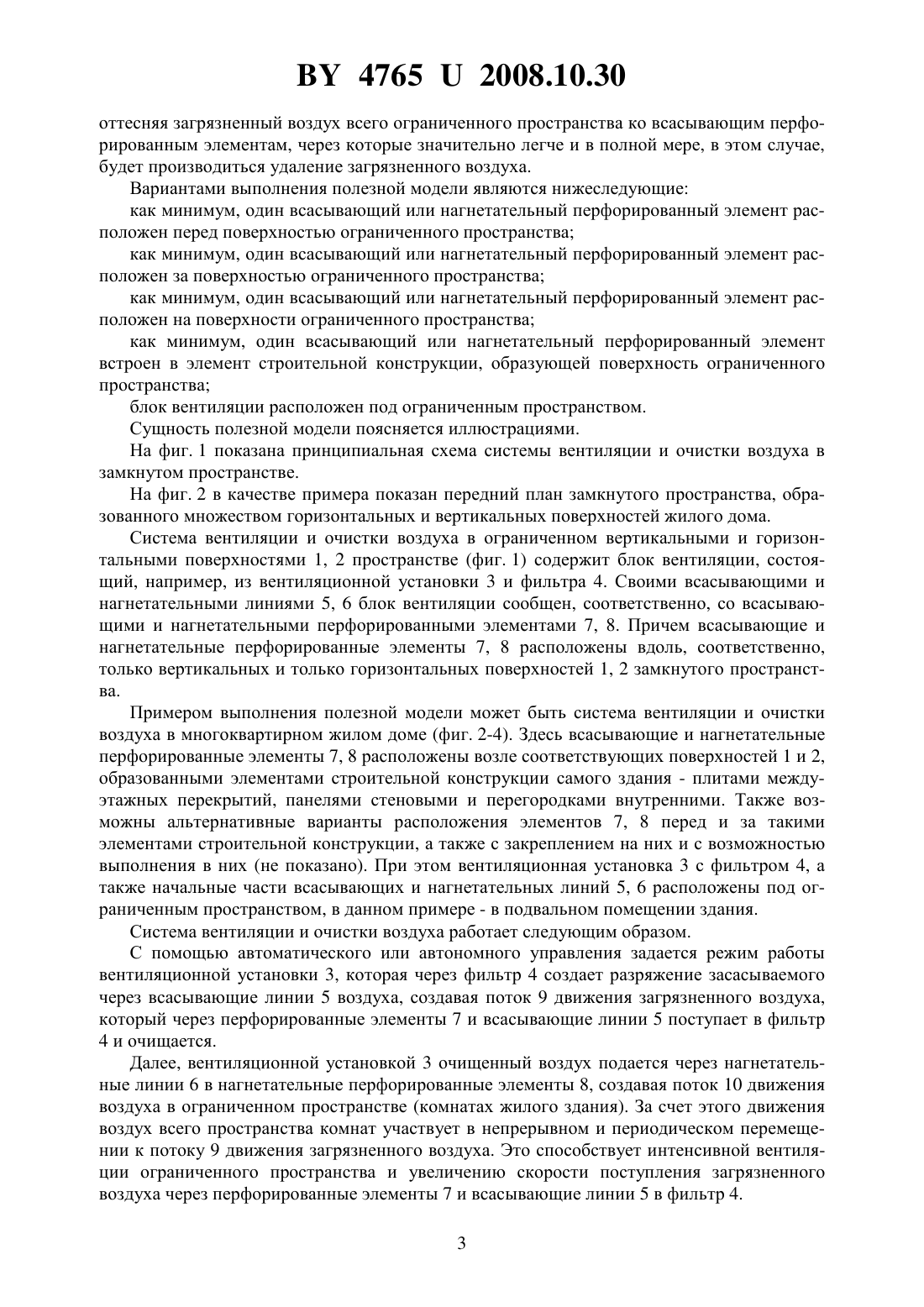

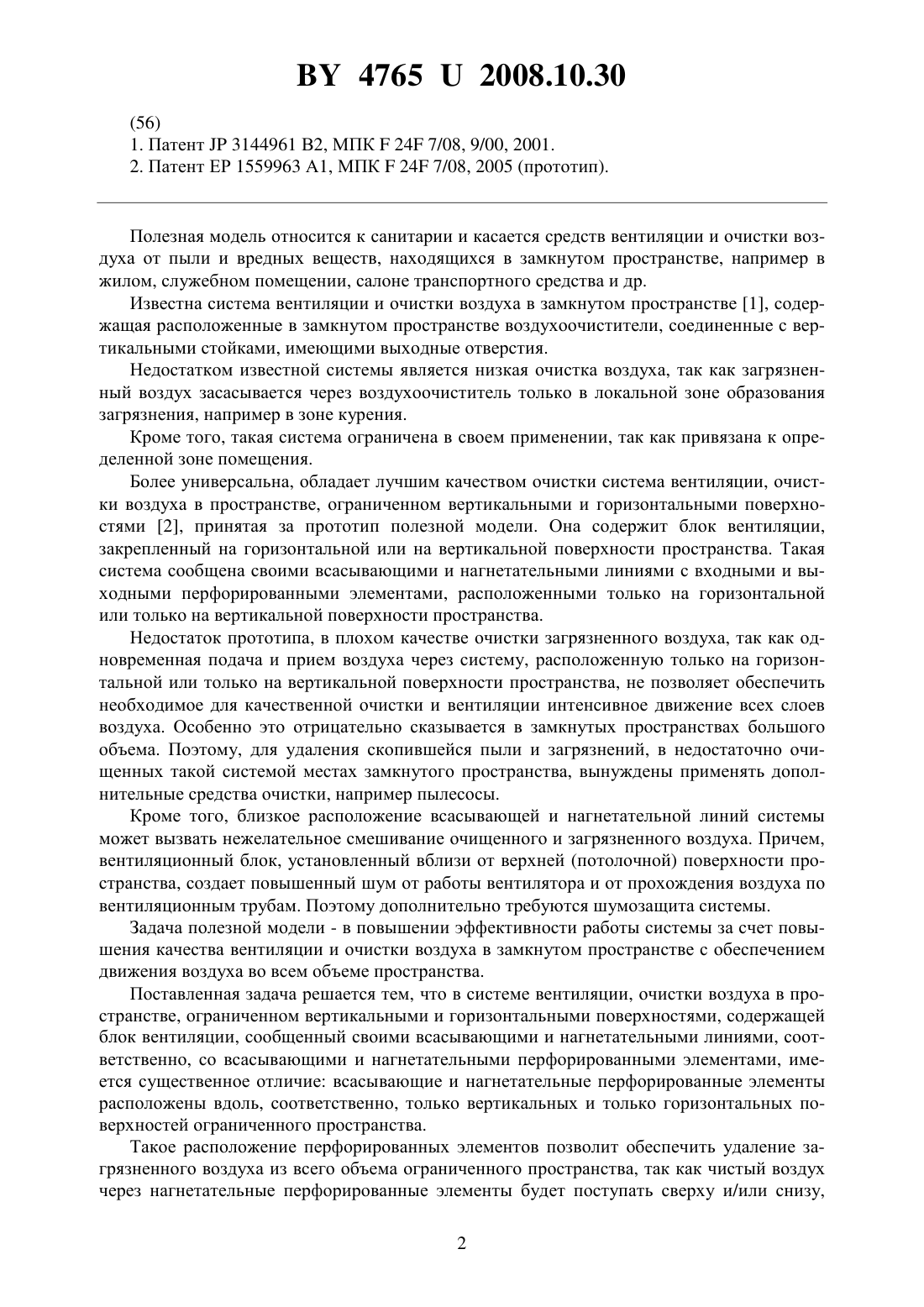

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Родаев Виктор Петрович(72) Автор Родаев Виктор Петрович(73) Патентообладатель Родаев Виктор Петрович(57) 1. Система вентиляции, очистки воздуха в пространстве, ограниченном вертикальными и горизонтальными поверхностями, содержащая блок вентиляции, сообщенный своими всасывающими и нагнетательными линиями с всасывающими и нагнетательными перфорированными элементами, отличающаяся тем, что всасывающие и нагнетательные перфорированные элементы расположены вдоль, соответственно, только вертикальных и только горизонтальных поверхностей ограниченного пространства. 2. Система по п. 1, отличающаяся тем, что, как минимум, один всасывающий или нагнетательный перфорированный элемент расположен перед поверхностью ограниченного пространства. 3. Система по п. 1, отличающаяся тем, что, как минимум, один всасывающий или нагнетательный перфорированный элемент расположен за поверхностью ограниченного пространства. 4. Система по п. 2 или п. 3, отличающаяся тем, что, как минимум, один всасывающий или нагнетательный перфорированный элемент расположен на поверхности ограниченного пространства. 5. Система по п. 1, отличающаяся тем, что, как минимум, один всасывающий или нагнетательный перфорированный элемент встроен в элемент строительной конструкции,образующей поверхность ограниченного пространства. 6. Система по п. 1, отличающаяся тем, что блок вентиляции расположен под ограниченным пространством. Полезная модель относится к санитарии и касается средств вентиляции и очистки воздуха от пыли и вредных веществ, находящихся в замкнутом пространстве, например в жилом, служебном помещении, салоне транспортного средства и др. Известна система вентиляции и очистки воздуха в замкнутом пространстве 1, содержащая расположенные в замкнутом пространстве воздухоочистители, соединенные с вертикальными стойками, имеющими выходные отверстия. Недостатком известной системы является низкая очистка воздуха, так как загрязненный воздух засасывается через воздухоочиститель только в локальной зоне образования загрязнения, например в зоне курения. Кроме того, такая система ограничена в своем применении, так как привязана к определенной зоне помещения. Более универсальна, обладает лучшим качеством очистки система вентиляции, очистки воздуха в пространстве, ограниченном вертикальными и горизонтальными поверхностями 2, принятая за прототип полезной модели. Она содержит блок вентиляции,закрепленный на горизонтальной или на вертикальной поверхности пространства. Такая система сообщена своими всасывающими и нагнетательными линиями с входными и выходными перфорированными элементами, расположенными только на горизонтальной или только на вертикальной поверхности пространства. Недостаток прототипа, в плохом качестве очистки загрязненного воздуха, так как одновременная подача и прием воздуха через систему, расположенную только на горизонтальной или только на вертикальной поверхности пространства, не позволяет обеспечить необходимое для качественной очистки и вентиляции интенсивное движение всех слоев воздуха. Особенно это отрицательно сказывается в замкнутых пространствах большого объема. Поэтому, для удаления скопившейся пыли и загрязнений, в недостаточно очищенных такой системой местах замкнутого пространства, вынуждены применять дополнительные средства очистки, например пылесосы. Кроме того, близкое расположение всасывающей и нагнетательной линий системы может вызвать нежелательное смешивание очищенного и загрязненного воздуха. Причем,вентиляционный блок, установленный вблизи от верхней (потолочной) поверхности пространства, создает повышенный шум от работы вентилятора и от прохождения воздуха по вентиляционным трубам. Поэтому дополнительно требуются шумозащита системы. Задача полезной модели - в повышении эффективности работы системы за счет повышения качества вентиляции и очистки воздуха в замкнутом пространстве с обеспечением движения воздуха во всем объеме пространства. Поставленная задача решается тем, что в системе вентиляции, очистки воздуха в пространстве, ограниченном вертикальными и горизонтальными поверхностями, содержащей блок вентиляции, сообщенный своими всасывающими и нагнетательными линиями, соответственно, со всасывающими и нагнетательными перфорированными элементами, имеется существенное отличие всасывающие и нагнетательные перфорированные элементы расположены вдоль, соответственно, только вертикальных и только горизонтальных поверхностей ограниченного пространства. Такое расположение перфорированных элементов позволит обеспечить удаление загрязненного воздуха из всего объема ограниченного пространства, так как чистый воздух через нагнетательные перфорированные элементы будет поступать сверху и/или снизу,2 47652008.10.30 оттесняя загрязненный воздух всего ограниченного пространства ко всасывающим перфорированным элементам, через которые значительно легче и в полной мере, в этом случае,будет производиться удаление загрязненного воздуха. Вариантами выполнения полезной модели являются нижеследующие как минимум, один всасывающий или нагнетательный перфорированный элемент расположен перед поверхностью ограниченного пространства как минимум, один всасывающий или нагнетательный перфорированный элемент расположен за поверхностью ограниченного пространства как минимум, один всасывающий или нагнетательный перфорированный элемент расположен на поверхности ограниченного пространства как минимум, один всасывающий или нагнетательный перфорированный элемент встроен в элемент строительной конструкции, образующей поверхность ограниченного пространства блок вентиляции расположен под ограниченным пространством. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показана принципиальная схема системы вентиляции и очистки воздуха в замкнутом пространстве. На фиг. 2 в качестве примера показан передний план замкнутого пространства, образованного множеством горизонтальных и вертикальных поверхностей жилого дома. Система вентиляции и очистки воздуха в ограниченном вертикальными и горизонтальными поверхностями 1, 2 пространстве (фиг. 1) содержит блок вентиляции, состоящий, например, из вентиляционной установки 3 и фильтра 4. Своими всасывающими и нагнетательными линиями 5, 6 блок вентиляции сообщен, соответственно, со всасывающими и нагнетательными перфорированными элементами 7, 8. Причем всасывающие и нагнетательные перфорированные элементы 7, 8 расположены вдоль, соответственно,только вертикальных и только горизонтальных поверхностей 1, 2 замкнутого пространства. Примером выполнения полезной модели может быть система вентиляции и очистки воздуха в многоквартирном жилом доме (фиг. 2-4). Здесь всасывающие и нагнетательные перфорированные элементы 7, 8 расположены возле соответствующих поверхностей 1 и 2,образованными элементами строительной конструкции самого здания - плитами междуэтажных перекрытий, панелями стеновыми и перегородками внутренними. Также возможны альтернативные варианты расположения элементов 7, 8 перед и за такими элементами строительной конструкции, а также с закреплением на них и с возможностью выполнения в них (не показано). При этом вентиляционная установка 3 с фильтром 4, а также начальные части всасывающих и нагнетательных линий 5, 6 расположены под ограниченным пространством, в данном примере - в подвальном помещении здания. Система вентиляции и очистки воздуха работает следующим образом. С помощью автоматического или автономного управления задается режим работы вентиляционной установки 3, которая через фильтр 4 создает разряжение засасываемого через всасывающие линии 5 воздуха, создавая поток 9 движения загрязненного воздуха,который через перфорированные элементы 7 и всасывающие линии 5 поступает в фильтр 4 и очищается. Далее, вентиляционной установкой 3 очищенный воздух подается через нагнетательные линии 6 в нагнетательные перфорированные элементы 8, создавая поток 10 движения воздуха в ограниченном пространстве (комнатах жилого здания). За счет этого движения воздух всего пространства комнат участвует в непрерывном и периодическом перемещении к потоку 9 движения загрязненного воздуха. Это способствует интенсивной вентиляции ограниченного пространства и увеличению скорости поступления загрязненного воздуха через перфорированные элементы 7 и всасывающие линии 5 в фильтр 4. 3 47652008.10.30 Внедрение полезной модели за счет более качественной очистки ограниченных пространств, в частности жилых помещений, позволит снизить вероятность распространения так называемой бытовой аллергии, проявление которой вызвано пылью и особенно ее вредоносным компонентом - бытовым клещом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

МПК / Метки

МПК: F24F 7/10, F24F 7/08, F24F 11/02

Метки: вертикальными, горизонтальными, пространстве, воздуха, ограниченном, поверхностями, очистки, система, вентиляции
