Ангар

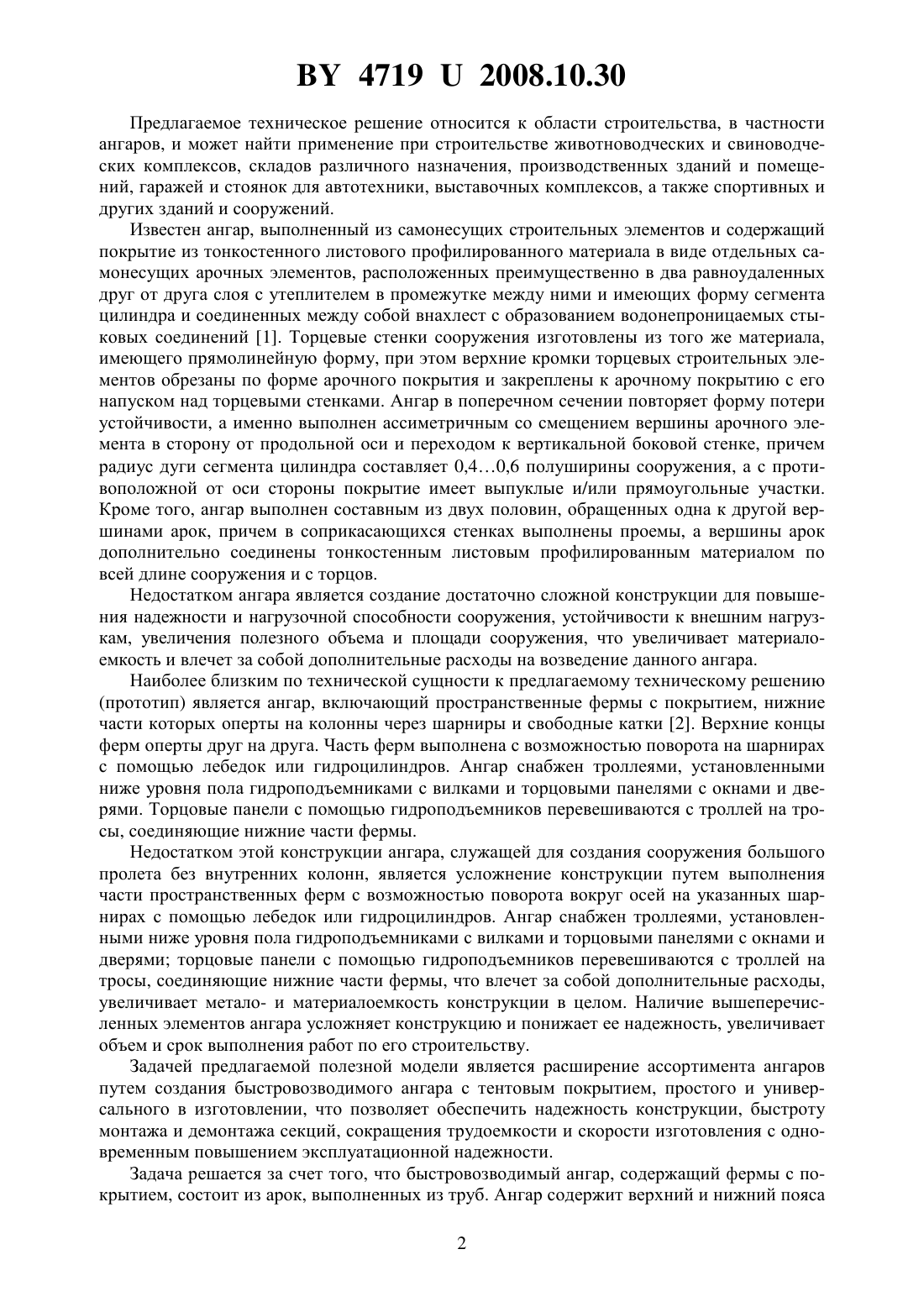

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Частное унитарное строительно-производственное предприятие СоюзИнвестСтрой(72) Авторы Клемято Юрий Станиславович Герман Александр Николаевич(73) Патентообладатель Частное унитарное строительно-производственное предприятие СоюзИнвестСтрой(57) 1. Ангар, содержащий фермы с покрытием, отличающийся тем, что он состоит из арок, выполненных из труб, при этом верхний и нижний пояса ферм соединены между собой раскосами и связаны горизонтальными связями. 2. Ангар по п. 1, отличающийся тем, что арки выполнены металлическими. 3. Ангар по п. 1, отличающийся тем, что он смонтирован на фундамент при помощи закладных деталей или металлическую раму основания через соединительные муфты. 4. Ангар по п. 1, отличающийся тем, что в качестве покрытия использовано тентовое покрытие. 47192008.10.30 Предлагаемое техническое решение относится к области строительства, в частности ангаров, и может найти применение при строительстве животноводческих и свиноводческих комплексов, складов различного назначения, производственных зданий и помещений, гаражей и стоянок для автотехники, выставочных комплексов, а также спортивных и других зданий и сооружений. Известен ангар, выполненный из самонесущих строительных элементов и содержащий покрытие из тонкостенного листового профилированного материала в виде отдельных самонесущих арочных элементов, расположенных преимущественно в два равноудаленных друг от друга слоя с утеплителем в промежутке между ними и имеющих форму сегмента цилиндра и соединенных между собой внахлест с образованием водонепроницаемых стыковых соединений 1. Торцевые стенки сооружения изготовлены из того же материала,имеющего прямолинейную форму, при этом верхние кромки торцевых строительных элементов обрезаны по форме арочного покрытия и закреплены к арочному покрытию с его напуском над торцевыми стенками. Ангар в поперечном сечении повторяет форму потери устойчивости, а именно выполнен ассиметричным со смещением вершины арочного элемента в сторону от продольной оси и переходом к вертикальной боковой стенке, причем радиус дуги сегмента цилиндра составляет 0,40,6 полуширины сооружения, а с противоположной от оси стороны покрытие имеет выпуклые и/или прямоугольные участки. Кроме того, ангар выполнен составным из двух половин, обращенных одна к другой вершинами арок, причем в соприкасающихся стенках выполнены проемы, а вершины арок дополнительно соединены тонкостенным листовым профилированным материалом по всей длине сооружения и с торцов. Недостатком ангара является создание достаточно сложной конструкции для повышения надежности и нагрузочной способности сооружения, устойчивости к внешним нагрузкам, увеличения полезного объема и площади сооружения, что увеличивает материалоемкость и влечет за собой дополнительные расходы на возведение данного ангара. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является ангар, включающий пространственные фермы с покрытием, нижние части которых оперты на колонны через шарниры и свободные катки 2. Верхние концы ферм оперты друг на друга. Часть ферм выполнена с возможностью поворота на шарнирах с помощью лебедок или гидроцилиндров. Ангар снабжен троллеями, установленными ниже уровня пола гидроподъемниками с вилками и торцовыми панелями с окнами и дверями. Торцовые панели с помощью гидроподъемников перевешиваются с троллей на тросы, соединяющие нижние части фермы. Недостатком этой конструкции ангара, служащей для создания сооружения большого пролета без внутренних колонн, является усложнение конструкции путем выполнения части пространственных ферм с возможностью поворота вокруг осей на указанных шарнирах с помощью лебедок или гидроцилиндров. Ангар снабжен троллеями, установленными ниже уровня пола гидроподъемниками с вилками и торцовыми панелями с окнами и дверями торцовые панели с помощью гидроподъемников перевешиваются с троллей на тросы, соединяющие нижние части фермы, что влечет за собой дополнительные расходы,увеличивает метало- и материалоемкость конструкции в целом. Наличие вышеперечисленных элементов ангара усложняет конструкцию и понижает ее надежность, увеличивает объем и срок выполнения работ по его строительству. Задачей предлагаемой полезной модели является расширение ассортимента ангаров путем создания быстровозводимого ангара с тентовым покрытием, простого и универсального в изготовлении, что позволяет обеспечить надежность конструкции, быстроту монтажа и демонтажа секций, сокращения трудоемкости и скорости изготовления с одновременным повышением эксплуатационной надежности. Задача решается за счет того, что быстровозводимый ангар, содержащий фермы с покрытием, состоит из арок, выполненных из труб. Ангар содержит верхний и нижний пояса 2 47192008.10.30 ферм, соединенные между собой раскосами и связанные между собой горизонтальными связями. Арки ангара выполнены металлическими. Ангар смонтирован на фундамент при помощи закладных деталей или металлическую раму основания через соединительные муфты. В качестве покрытия использовано тентовое покрытие. На чертеже изображен общий вид ангара с тентовым покрытием. Ангар, состоящий из арок, выполненных из стальных труб, содержит верхний (1) и нижний (2) пояса ферм, соединенные между собой раскосами (3). Арки соединяют прогонами горизонтальными в виде труб (4), а между сегментами ферм арки содержат соединительные части (5). Ангар имеет тентовое покрытие (6). Между собой арки соединяются прогонами с определенным шагом. Вся конструкция ангара сборная и состоит из элементов на болтовом соединении. Арки монтируют на фундамент при помощи закладных деталей или металлическую раму основания через соединительные муфты, что позволяет исключить строительную подготовку основания. Покрытие ангара производят путем грунтования и покрытия лакокрасочными составами в несколько слоев, либо путем горячего или холодного оцинкования. В качестве тентового покрытия применяют сертифицированный материал, обладающий огнеупорностью и устойчивостью к ультрафиолетовым лучам. Ткань производят с нанесением специального рисунка, улучшающего толщину, ровность, абразивную устойчивость и стойкость к разрывам. Ангар с тентовым покрытием обладает рядом преимуществ конструкция ангара проста и универсальна металлические конструкции позволяют обеспечить жесткость и надежность ангара быстроту монтажа и демонтажа секций возведение ангара не требует больших капиталовложений по сравнению с традиционными способами строительства стоимость ангара уменьшается в 2-3 раза и в 3-4 раза сокращаются затраты времени на его возведение возможность многократного перемещения ангара и использования для разного вида деятельности подготовка основания под сооружения минимальная - фундамент или сваи конструкция ангара позволяет быстро и качественно монтировать сооружения в различных условиях и с наименьшими затратами. Ангар может быть укомплектован стеновыми и кровельными панелями, фасадными элементами, витринами, окнами и воротами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
