Коровник беспривязного содержания на 200?700 голов

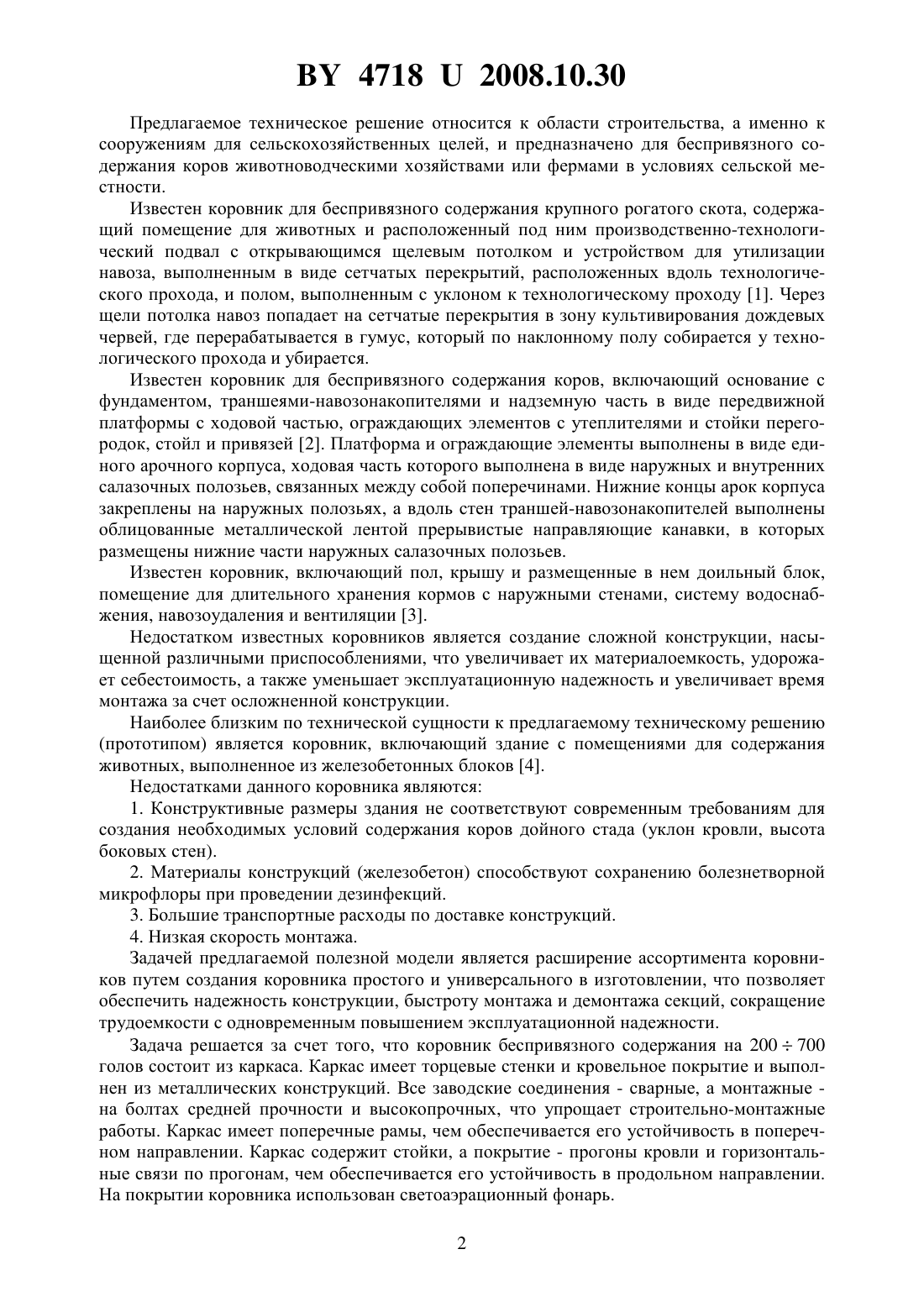

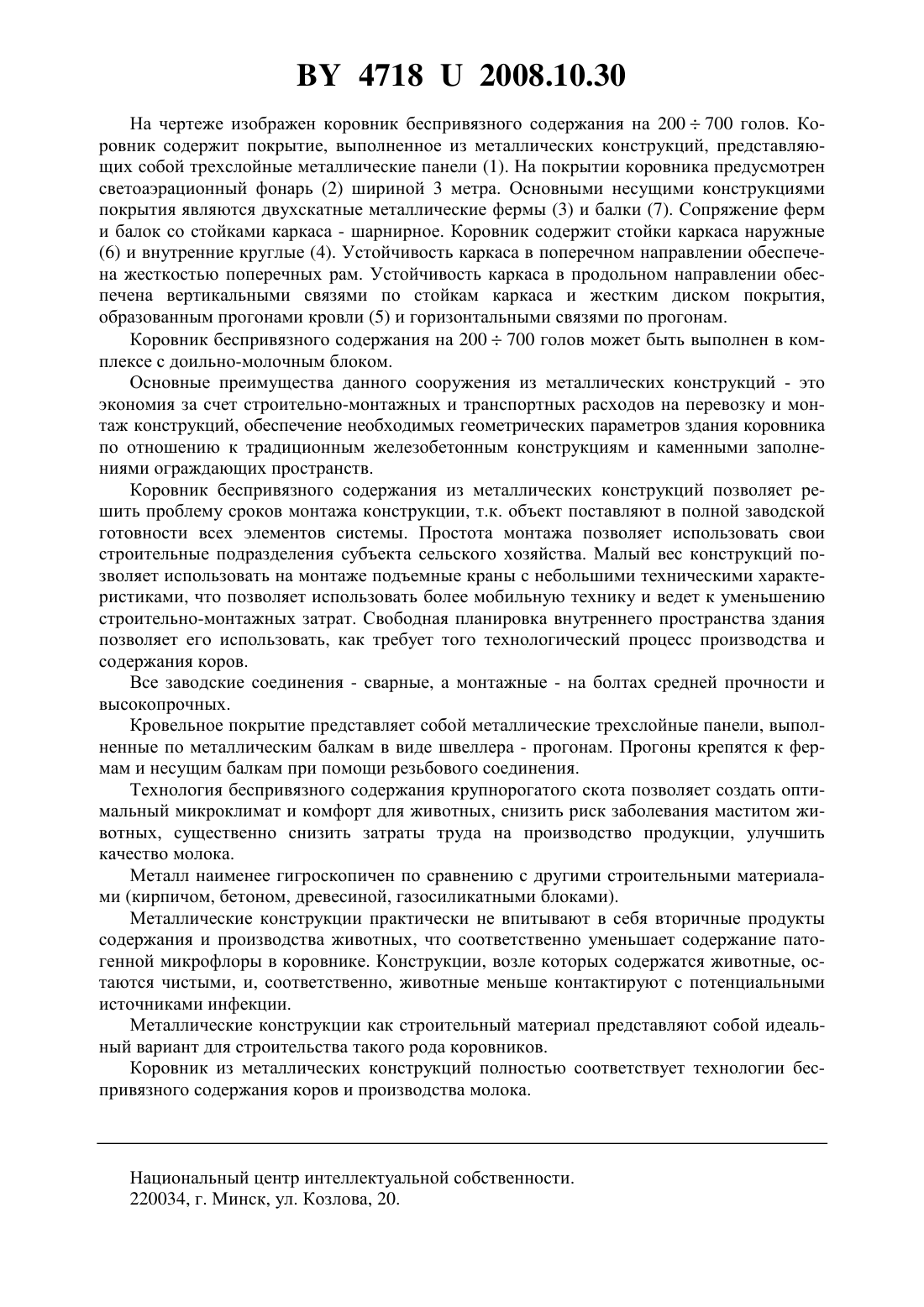

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРОВНИК БЕСПРИВЯЗНОГО СОДЕРЖАНИЯ НА 200700 ГОЛОВ(71) Заявитель Частное унитарное строительно-производственное предприятие СоюзИнвестСтрой(72) Авторы Клемято Юрий Станиславович Герман Александр Николаевич(73) Патентообладатель Частное унитарное строительно-производственное предприятие СоюзИнвестСтрой(57) 1. Коровник беспривязного содержания на 200700 голов, состоящий из каркаса, отличающийся тем, что имеет торцевые стенки и кровельное покрытие и выполнен из металлических конструкций. 2. Коровник беспривязного содержания на 200700 голов по п. 1, отличающийся тем, что каркас имеет поперечные рамы. 3. Коровник беспривязного содержания на 200700 голов по п. 1, отличающийся тем, что каркас содержит стойки, а покрытие - прогоны кровли и горизонтальные связи по прогонам. 4. Коровник беспривязного содержания на 200700 голов по п. 1, отличающийся тем, что на покрытии коровника использован светоаэрационный фонарь. 47182008.10.30 Предлагаемое техническое решение относится к области строительства, а именно к сооружениям для сельскохозяйственных целей, и предназначено для беспривязного содержания коров животноводческими хозяйствами или фермами в условиях сельской местности. Известен коровник для беспривязного содержания крупного рогатого скота, содержащий помещение для животных и расположенный под ним производственно-технологический подвал с открывающимся щелевым потолком и устройством для утилизации навоза, выполненным в виде сетчатых перекрытий, расположенных вдоль технологического прохода, и полом, выполненным с уклоном к технологическому проходу 1. Через щели потолка навоз попадает на сетчатые перекрытия в зону культивирования дождевых червей, где перерабатывается в гумус, который по наклонному полу собирается у технологического прохода и убирается. Известен коровник для беспривязного содержания коров, включающий основание с фундаментом, траншеями-навозонакопителями и надземную часть в виде передвижной платформы с ходовой частью, ограждающих элементов с утеплителями и стойки перегородок, стойл и привязей 2. Платформа и ограждающие элементы выполнены в виде единого арочного корпуса, ходовая часть которого выполнена в виде наружных и внутренних салазочных полозьев, связанных между собой поперечинами. Нижние концы арок корпуса закреплены на наружных полозьях, а вдоль стен траншей-навозонакопителей выполнены облицованные металлической лентой прерывистые направляющие канавки, в которых размещены нижние части наружных салазочных полозьев. Известен коровник, включающий пол, крышу и размещенные в нем доильный блок,помещение для длительного хранения кормов с наружными стенами, систему водоснабжения, навозоудаления и вентиляции 3. Недостатком известных коровников является создание сложной конструкции, насыщенной различными приспособлениями, что увеличивает их материалоемкость, удорожает себестоимость, а также уменьшает эксплуатационную надежность и увеличивает время монтажа за счет осложненной конструкции. Наиболее близким по технической сущности к предлагаемому техническому решению(прототипом) является коровник, включающий здание с помещениями для содержания животных, выполненное из железобетонных блоков 4. Недостатками данного коровника являются 1. Конструктивные размеры здания не соответствуют современным требованиям для создания необходимых условий содержания коров дойного стада (уклон кровли, высота боковых стен). 2. Материалы конструкций (железобетон) способствуют сохранению болезнетворной микрофлоры при проведении дезинфекций. 3. Большие транспортные расходы по доставке конструкций. 4. Низкая скорость монтажа. Задачей предлагаемой полезной модели является расширение ассортимента коровников путем создания коровника простого и универсального в изготовлении, что позволяет обеспечить надежность конструкции, быстроту монтажа и демонтажа секций, сокращение трудоемкости с одновременным повышением эксплуатационной надежности. Задача решается за счет того, что коровник беспривязного содержания на 200700 голов состоит из каркаса. Каркас имеет торцевые стенки и кровельное покрытие и выполнен из металлических конструкций. Все заводские соединения - сварные, а монтажные на болтах средней прочности и высокопрочных, что упрощает строительно-монтажные работы. Каркас имеет поперечные рамы, чем обеспечивается его устойчивость в поперечном направлении. Каркас содержит стойки, а покрытие - прогоны кровли и горизонтальные связи по прогонам, чем обеспечивается его устойчивость в продольном направлении. На покрытии коровника использован светоаэрационный фонарь. 2 47182008.10.30 На чертеже изображен коровник беспривязного содержания на 200700 голов. Коровник содержит покрытие, выполненное из металлических конструкций, представляющих собой трехслойные металлические панели (1). На покрытии коровника предусмотрен светоаэрационный фонарь (2) шириной 3 метра. Основными несущими конструкциями покрытия являются двухскатные металлические фермы (3) и балки (7). Сопряжение ферм и балок со стойками каркаса - шарнирное. Коровник содержит стойки каркаса наружные(6) и внутренние круглые (4). Устойчивость каркаса в поперечном направлении обеспечена жесткостью поперечных рам. Устойчивость каркаса в продольном направлении обеспечена вертикальными связями по стойкам каркаса и жестким диском покрытия,образованным прогонами кровли (5) и горизонтальными связями по прогонам. Коровник беспривязного содержания на 200700 голов может быть выполнен в комплексе с доильно-молочным блоком. Основные преимущества данного сооружения из металлических конструкций - это экономия за счет строительно-монтажных и транспортных расходов на перевозку и монтаж конструкций, обеспечение необходимых геометрических параметров здания коровника по отношению к традиционным железобетонным конструкциям и каменными заполнениями ограждающих пространств. Коровник беспривязного содержания из металлических конструкций позволяет решить проблему сроков монтажа конструкции, т.к. объект поставляют в полной заводской готовности всех элементов системы. Простота монтажа позволяет использовать свои строительные подразделения субъекта сельского хозяйства. Малый вес конструкций позволяет использовать на монтаже подъемные краны с небольшими техническими характеристиками, что позволяет использовать более мобильную технику и ведет к уменьшению строительно-монтажных затрат. Свободная планировка внутреннего пространства здания позволяет его использовать, как требует того технологический процесс производства и содержания коров. Все заводские соединения - сварные, а монтажные - на болтах средней прочности и высокопрочных. Кровельное покрытие представляет собой металлические трехслойные панели, выполненные по металлическим балкам в виде швеллера - прогонам. Прогоны крепятся к фермам и несущим балкам при помощи резьбового соединения. Технология беспривязного содержания крупнорогатого скота позволяет создать оптимальный микроклимат и комфорт для животных, снизить риск заболевания маститом животных, существенно снизить затраты труда на производство продукции, улучшить качество молока. Металл наименее гигроскопичен по сравнению с другими строительными материалами (кирпичом, бетоном, древесиной, газосиликатными блоками). Металлические конструкции практически не впитывают в себя вторичные продукты содержания и производства животных, что соответственно уменьшает содержание патогенной микрофлоры в коровнике. Конструкции, возле которых содержатся животные, остаются чистыми, и, соответственно, животные меньше контактируют с потенциальными источниками инфекции. Металлические конструкции как строительный материал представляют собой идеальный вариант для строительства такого рода коровников. Коровник из металлических конструкций полностью соответствует технологии беспривязного содержания коров и производства молока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
