Строительная декоративная конструкция

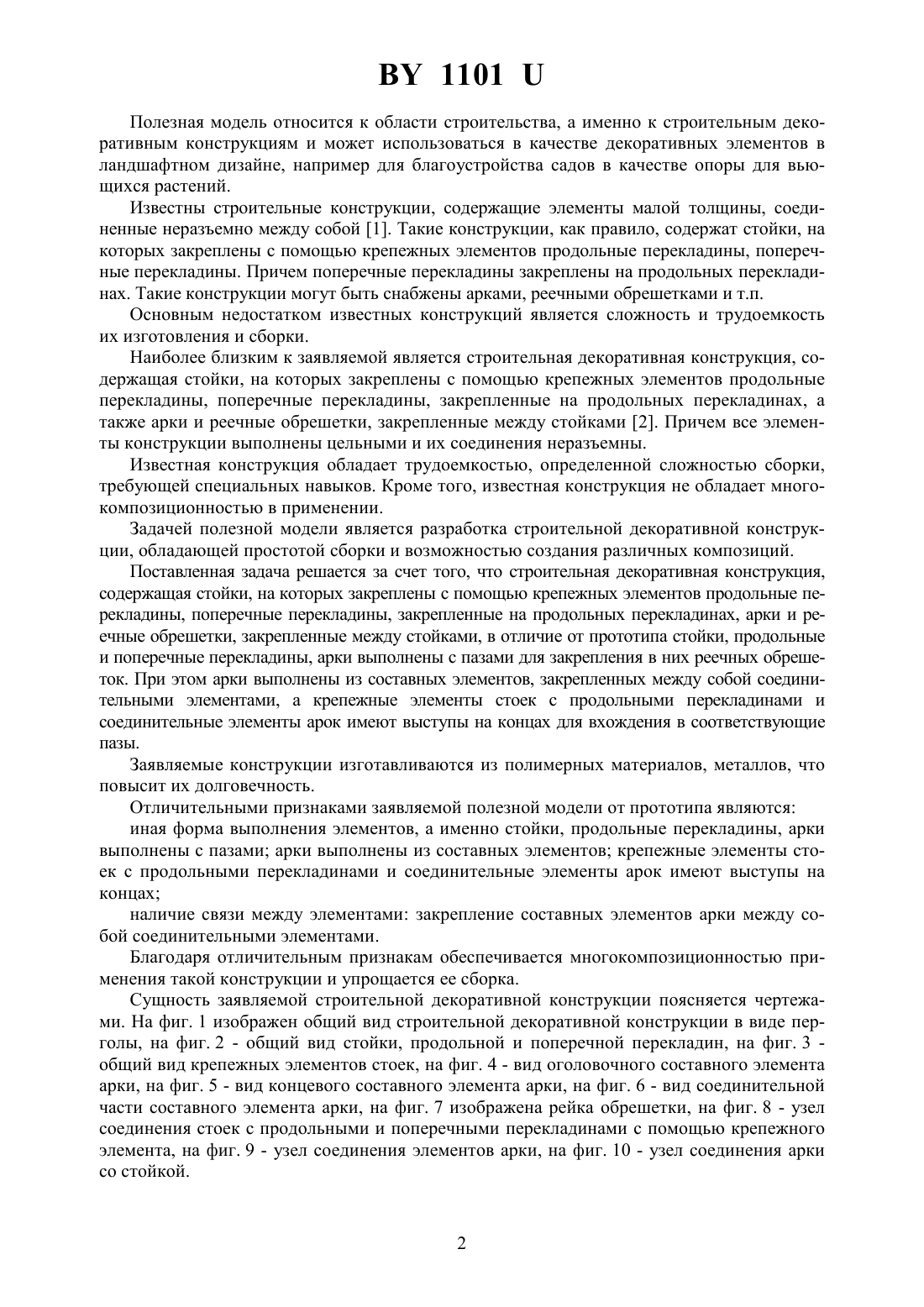

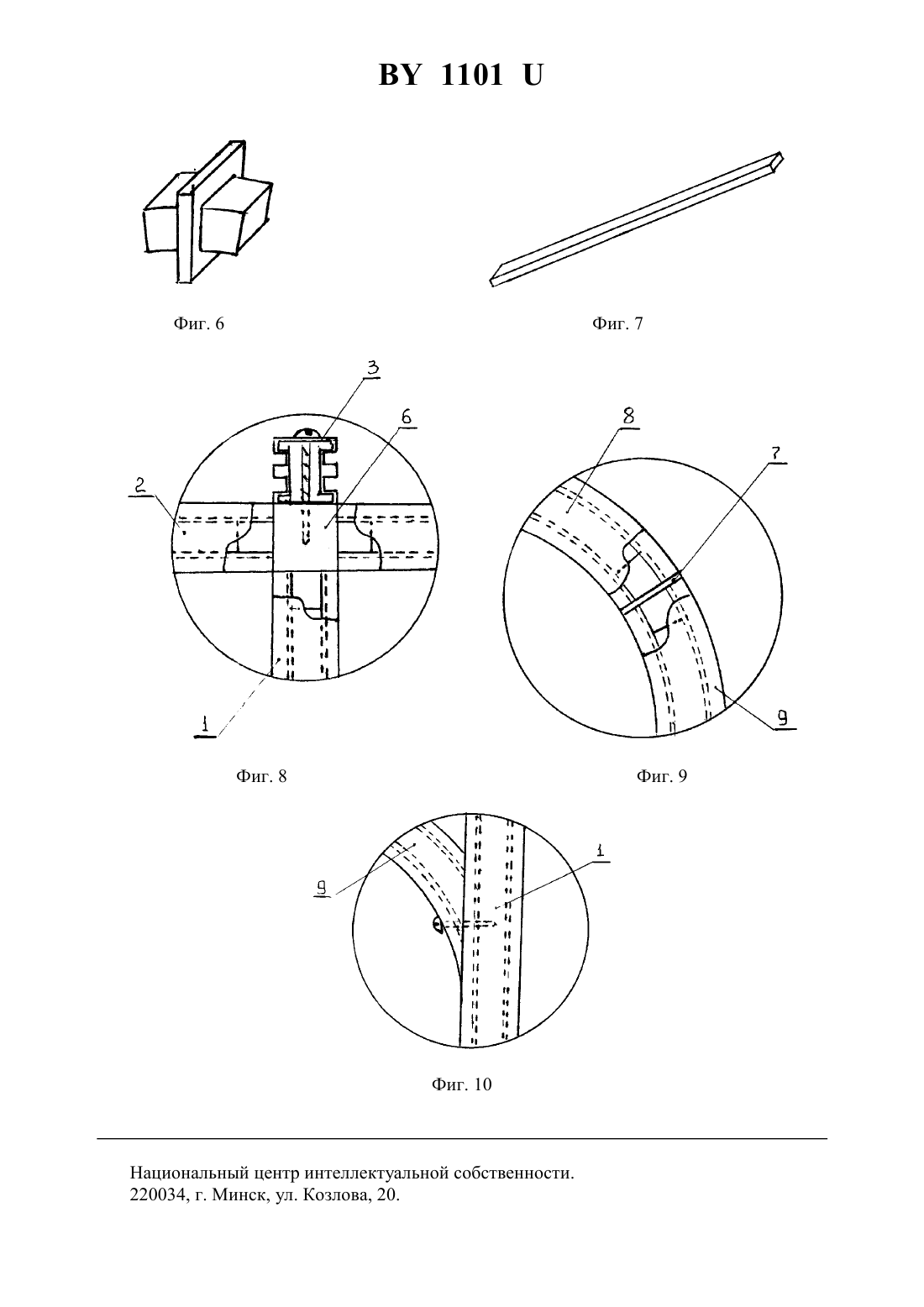

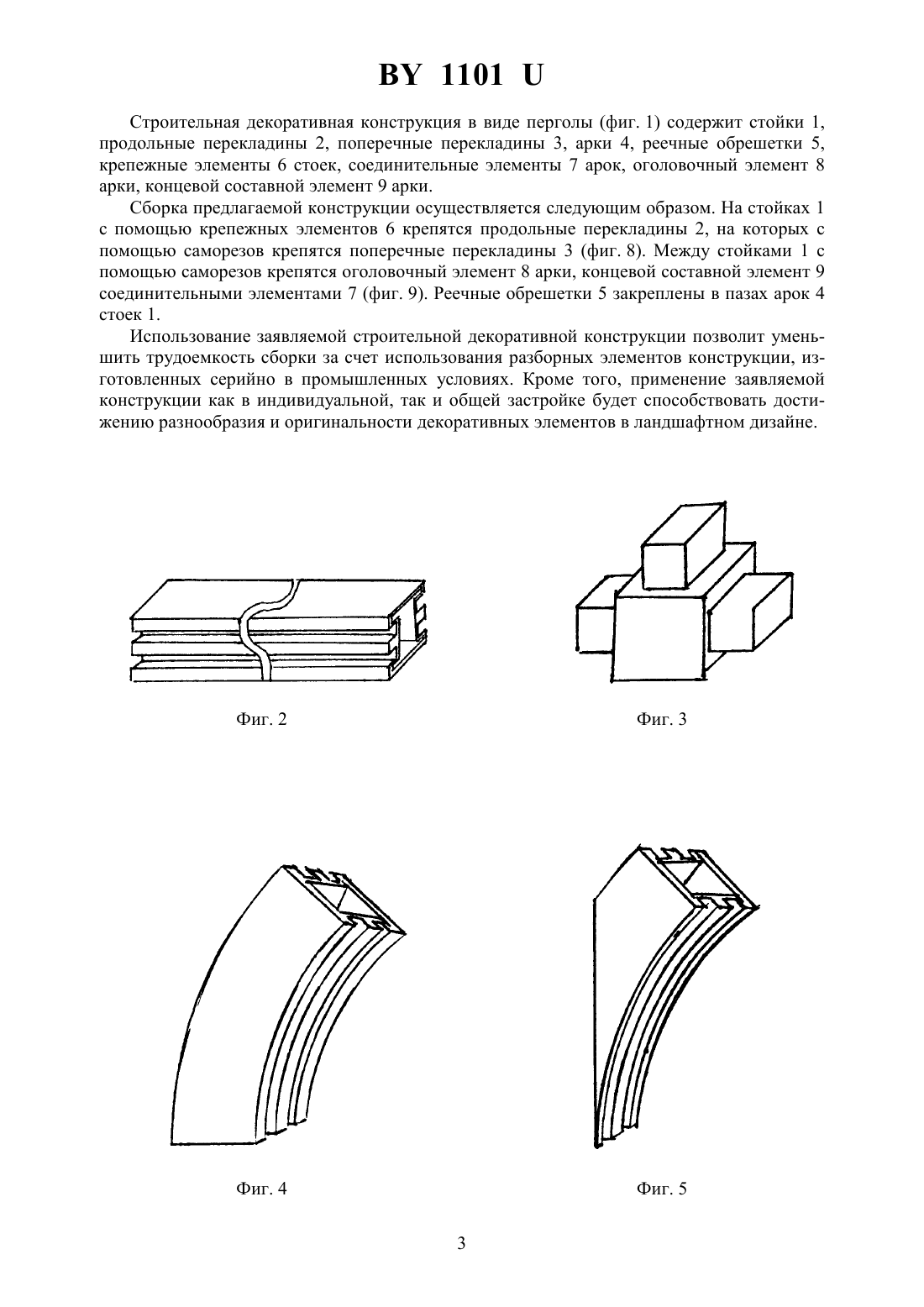

(71) Заявитель Бутько Сергей Андреевич(72) Автор Бутько Сергей Андреевич(73) Патентообладатель Бутько Сергей Андреевич(57) Строительная декоративная конструкция, содержащая стойки, на которых закреплены с помощью крепежных элементов продольные перекладины, поперечные перекладины,закрепленные на продольных перекладинах, арки и реечные обрешетки, закрепленные между стойками, отличающаяся тем, что стойки, продольные и поперечные перекладины, арки выполнены с пазами для закрепления в них реечных обрешеток, при этом арки выполнены из составных элементов, закрепленных между собой соединительными элементами, а крепежные элементы стоек с продольными перекладинами и соединительные элементы арок имеют выступы на концах для вхождения в соответствующие пазы.(56) 1. Малые архитектурные формы и элементы Типовой проект 320-18 Новополоцкого филиала Витебскгражданпроект, 1989. 2. Дизайн вашего сада. Постройки из дерева. - М. Внешсигма, 1999. - С. 22-39 (прототип). 1101 Полезная модель относится к области строительства, а именно к строительным декоративным конструкциям и может использоваться в качестве декоративных элементов в ландшафтном дизайне, например для благоустройства садов в качестве опоры для вьющихся растений. Известны строительные конструкции, содержащие элементы малой толщины, соединенные неразъемно между собой 1. Такие конструкции, как правило, содержат стойки, на которых закреплены с помощью крепежных элементов продольные перекладины, поперечные перекладины. Причем поперечные перекладины закреплены на продольных перекладинах. Такие конструкции могут быть снабжены арками, реечными обрешетками и т.п. Основным недостатком известных конструкций является сложность и трудоемкость их изготовления и сборки. Наиболее близким к заявляемой является строительная декоративная конструкция, содержащая стойки, на которых закреплены с помощью крепежных элементов продольные перекладины, поперечные перекладины, закрепленные на продольных перекладинах, а также арки и реечные обрешетки, закрепленные между стойками 2. Причем все элементы конструкции выполнены цельными и их соединения неразъемны. Известная конструкция обладает трудоемкостью, определенной сложностью сборки,требующей специальных навыков. Кроме того, известная конструкция не обладает многокомпозиционностью в применении. Задачей полезной модели является разработка строительной декоративной конструкции, обладающей простотой сборки и возможностью создания различных композиций. Поставленная задача решается за счет того, что строительная декоративная конструкция,содержащая стойки, на которых закреплены с помощью крепежных элементов продольные перекладины, поперечные перекладины, закрепленные на продольных перекладинах, арки и реечные обрешетки, закрепленные между стойками, в отличие от прототипа стойки, продольные и поперечные перекладины, арки выполнены с пазами для закрепления в них реечных обрешеток. При этом арки выполнены из составных элементов, закрепленных между собой соединительными элементами, а крепежные элементы стоек с продольными перекладинами и соединительные элементы арок имеют выступы на концах для вхождения в соответствующие пазы. Заявляемые конструкции изготавливаются из полимерных материалов, металлов, что повысит их долговечность. Отличительными признаками заявляемой полезной модели от прототипа являются иная форма выполнения элементов, а именно стойки, продольные перекладины, арки выполнены с пазами арки выполнены из составных элементов крепежные элементы стоек с продольными перекладинами и соединительные элементы арок имеют выступы на концах наличие связи между элементами закрепление составных элементов арки между собой соединительными элементами. Благодаря отличительным признакам обеспечивается многокомпозиционностью применения такой конструкции и упрощается ее сборка. Сущность заявляемой строительной декоративной конструкции поясняется чертежами. На фиг. 1 изображен общий вид строительной декоративной конструкции в виде перголы, на фиг. 2 - общий вид стойки, продольной и поперечной перекладин, на фиг. 3 общий вид крепежных элементов стоек, на фиг. 4 - вид оголовочного составного элемента арки, на фиг. 5 - вид концевого составного элемента арки, на фиг. 6 - вид соединительной части составного элемента арки, на фиг. 7 изображена рейка обрешетки, на фиг. 8 - узел соединения стоек с продольными и поперечными перекладинами с помощью крепежного элемента, на фиг. 9 - узел соединения элементов арки, на фиг. 10 - узел соединения арки со стойкой. 1101 Строительная декоративная конструкция в виде перголы (фиг. 1) содержит стойки 1,продольные перекладины 2, поперечные перекладины 3, арки 4, реечные обрешетки 5,крепежные элементы 6 стоек, соединительные элементы 7 арок, оголовочный элемент 8 арки, концевой составной элемент 9 арки. Сборка предлагаемой конструкции осуществляется следующим образом. На стойках 1 с помощью крепежных элементов 6 крепятся продольные перекладины 2, на которых с помощью саморезов крепятся поперечные перекладины 3 (фиг. 8). Между стойками 1 с помощью саморезов крепятся оголовочный элемент 8 арки, концевой составной элемент 9 соединительными элементами 7 (фиг. 9). Реечные обрешетки 5 закреплены в пазах арок 4 стоек 1. Использование заявляемой строительной декоративной конструкции позволит уменьшить трудоемкость сборки за счет использования разборных элементов конструкции, изготовленных серийно в промышленных условиях. Кроме того, применение заявляемой конструкции как в индивидуальной, так и общей застройке будет способствовать достижению разнообразия и оригинальности декоративных элементов в ландшафтном дизайне. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
