Устройство для усиления железобетонных безраскосных ферм

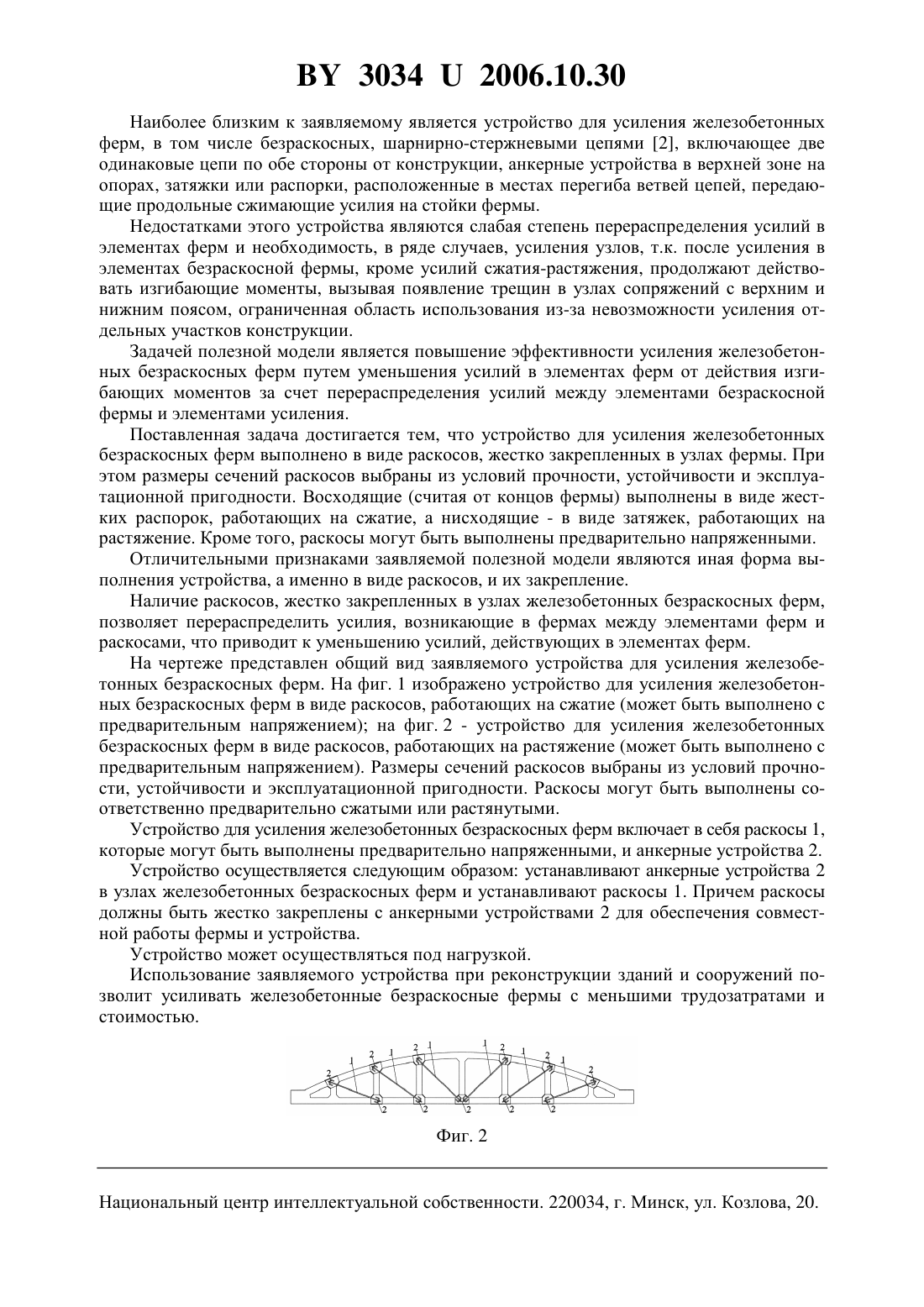

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УСИЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ БЕЗРАСКОСНЫХ ФЕРМ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Пецольд Тимофей Максимович Жукьян Александр Петрович Лазовская Наталия Дмитриевна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) 1. Устройство для усиления железобетонных безраскосных ферм, отличающееся тем,что оно выполнено в виде раскосов, жестко закрепленных в узлах фермы, при этом размеры сечений раскосов выбраны из условий прочности, устойчивости и эксплуатационной пригодности. 2. Устройство по п. 1, отличающееся тем, что раскосы выполнены предварительно напряженными.(56) 1. Рекомендации по оценке состояния и усилению строительных конструкций промышленных зданий и сооружений / НИИСК.- М. Стройиздат, 1989. - .104. 2. Шагин А.Л., Бондаренко Ю.В., Гончаренко Д.Ф., Гончаров В.Б. Реконструкция зданий и сооружений / Под ред. А.Л. Шагина Учеб. пособие для строит. Спец. вузов. - М. Высш. шк., 1991. - С. 352. Фиг. 1 Полезная модель относится к строительству и может быть использована при реконструкции зданий и сооружений, в частности, для усиления стропильных конструкций в виде железобетонных безраскосных ферм. Известны устройства для усиления отдельных элементов железобетонных ферм в виде дополнительных элементов распорок - для усиления сжатых элементов или затяжек - для усиления растянутых элементов 1. Дополнительные элементы устанавливаются вдоль усиливаемых элементов с закреплением в начале и конце усиливаемого элемента без изменения расчетной схемы ферм и позволяют усилить только конкретный элемент. Недостатком известного устройства для усиления является малая эффективность для безраскосных ферм, т.к. элементы таких ферм испытывают, кроме усилий сжатия-растяжения, изгиб. А также увеличение нагрузки на ферму влечет за собой необходимость усиления большого количества элементов, т.к. усиление конкретного элемента не приводит к уменьшению усилий в других. 30342006.10.30 Наиболее близким к заявляемому является устройство для усиления железобетонных ферм, в том числе безраскосных, шарнирно-стержневыми цепями 2, включающее две одинаковые цепи по обе стороны от конструкции, анкерные устройства в верхней зоне на опорах, затяжки или распорки, расположенные в местах перегиба ветвей цепей, передающие продольные сжимающие усилия на стойки фермы. Недостатками этого устройства являются слабая степень перераспределения усилий в элементах ферм и необходимость, в ряде случаев, усиления узлов, т.к. после усиления в элементах безраскосной фермы, кроме усилий сжатия-растяжения, продолжают действовать изгибающие моменты, вызывая появление трещин в узлах сопряжений с верхним и нижним поясом, ограниченная область использования из-за невозможности усиления отдельных участков конструкции. Задачей полезной модели является повышение эффективности усиления железобетонных безраскосных ферм путем уменьшения усилий в элементах ферм от действия изгибающих моментов за счет перераспределения усилий между элементами безраскосной фермы и элементами усиления. Поставленная задача достигается тем, что устройство для усиления железобетонных безраскосных ферм выполнено в виде раскосов, жестко закрепленных в узлах фермы. При этом размеры сечений раскосов выбраны из условий прочности, устойчивости и эксплуатационной пригодности. Восходящие (считая от концов фермы) выполнены в виде жестких распорок, работающих на сжатие, а нисходящие - в виде затяжек, работающих на растяжение. Кроме того, раскосы могут быть выполнены предварительно напряженными. Отличительными признаками заявляемой полезной модели являются иная форма выполнения устройства, а именно в виде раскосов, и их закрепление. Наличие раскосов, жестко закрепленных в узлах железобетонных безраскосных ферм,позволяет перераспределить усилия, возникающие в фермах между элементами ферм и раскосами, что приводит к уменьшению усилий, действующих в элементах ферм. На чертеже представлен общий вид заявляемого устройства для усиления железобетонных безраскосных ферм. На фиг. 1 изображено устройство для усиления железобетонных безраскосных ферм в виде раскосов, работающих на сжатие (может быть выполнено с предварительным напряжением) на фиг. 2 - устройство для усиления железобетонных безраскосных ферм в виде раскосов, работающих на растяжение (может быть выполнено с предварительным напряжением). Размеры сечений раскосов выбраны из условий прочности, устойчивости и эксплуатационной пригодности. Раскосы могут быть выполнены соответственно предварительно сжатыми или растянутыми. Устройство для усиления железобетонных безраскосных ферм включает в себя раскосы 1,которые могут быть выполнены предварительно напряженными, и анкерные устройства 2. Устройство осуществляется следующим образом устанавливают анкерные устройства 2 в узлах железобетонных безраскосных ферм и устанавливают раскосы 1. Причем раскосы должны быть жестко закреплены с анкерными устройствами 2 для обеспечения совместной работы фермы и устройства. Устройство может осуществляться под нагрузкой. Использование заявляемого устройства при реконструкции зданий и сооружений позволит усиливать железобетонные безраскосные фермы с меньшими трудозатратами и стоимостью. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
