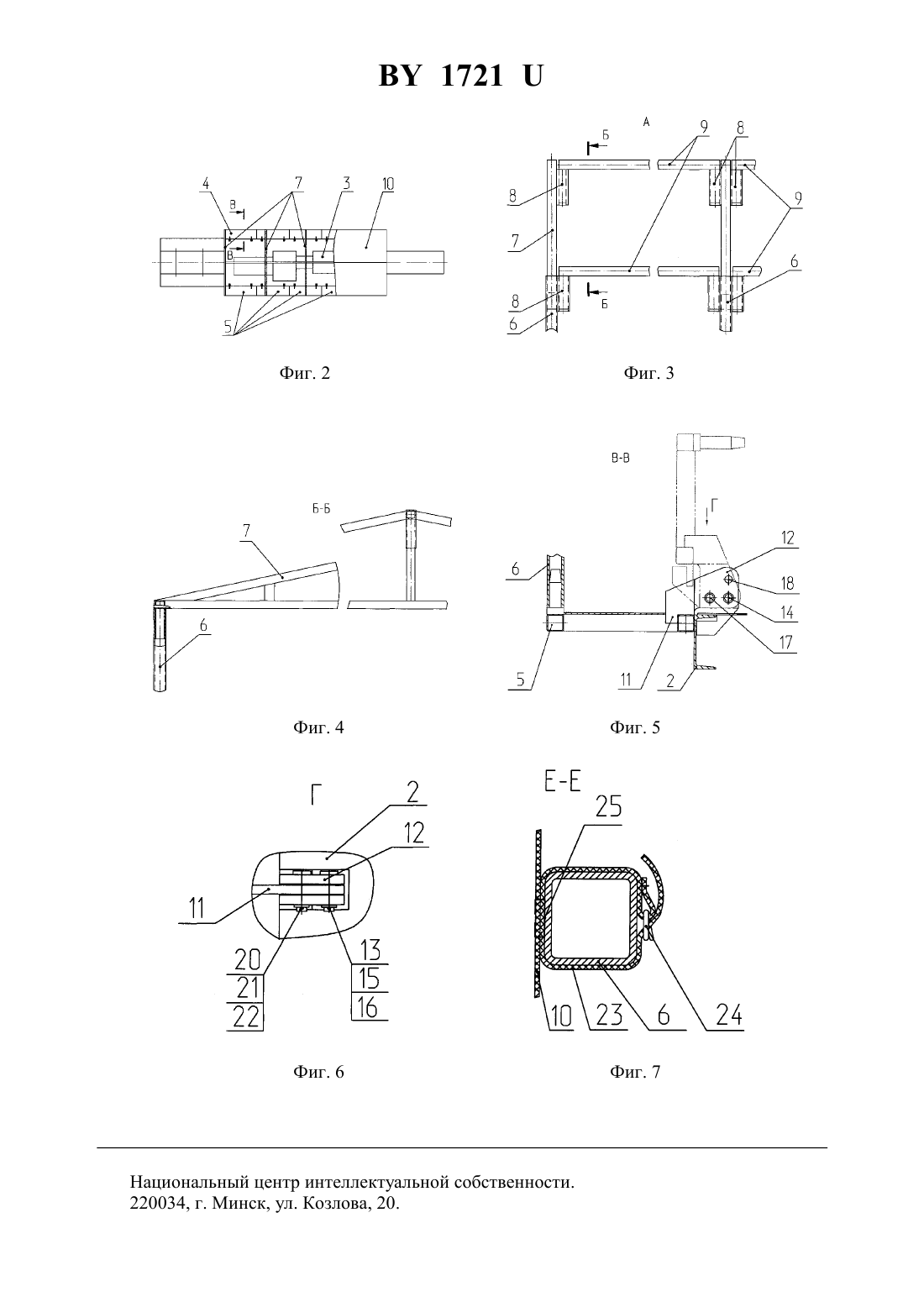

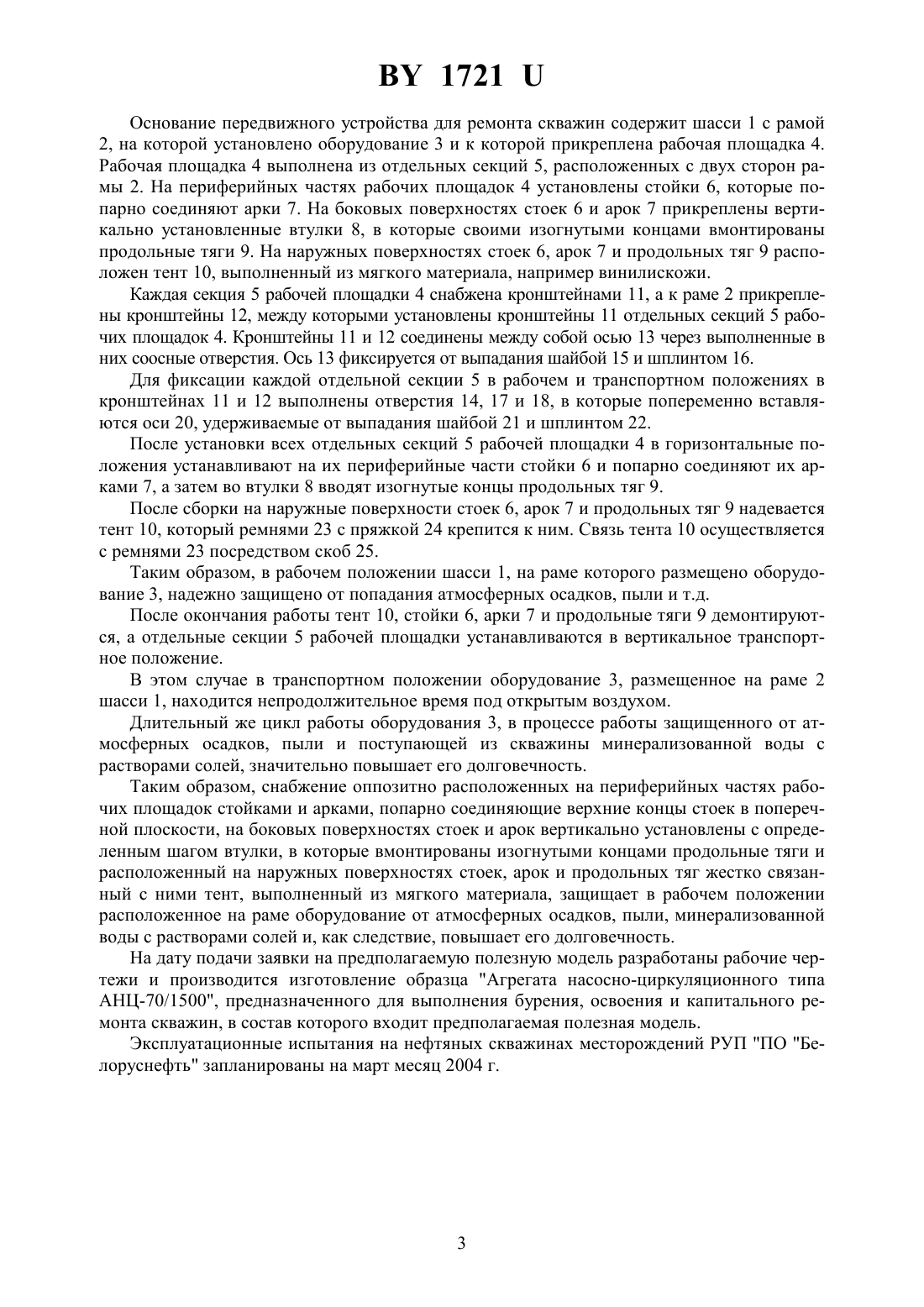

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОСНОВАНИЕ ПЕРЕДВИЖНОГО УСТРОЙСТВА ДЛЯ РЕМОНТА СКВАЖИН(71) Заявитель Республиканское научнопроизводственное унитарное предприятие Сейсмотехника БГУ(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Андросенко Александр Павлович Титов Виктор Иванович Новикова Светлана Казимировна(73) Патентообладатель Республиканское научно-производственное унитарное предприятие Сейсмотехника БГУ(57) 1. Основание передвижного устройства для ремонта скважин, включающее связанные с рамой откидные рабочие площадки с фиксирующими защелками, отличающееся тем, что оно снабжено оппозитно расположенными на периферийных частях рабочих площадок стойками и арками, попарно соединяющие верхние концы стоек в поперечной плоскости, на боковых поверхностях стоек и арок вертикально установлены с определенным шагом втулки, в которые вмонтированы своими изогнутыми концами продольные тяги, при этом на наружных поверхностях стоек, арок и продольных тяг расположен жестко связанный с ними тент. 2. Основание передвижного устройства для ремонта скважин по п. 1, отличающееся тем,что тент жестко связан со стойками, арками и продольными тягами посредством ремней. 3. Основание передвижного устройства для ремонта скважин по п. 1, отличающееся тем, что тент выполнен из мягкого материала, например винилискожи. 1721 Полезная модель относится к области нефтегазодобывающей промышленности, а именно к основаниям передвижных устройств для бурения, освоения и ремонта скважин. Известно основание передвижной установки для обслуживания скважин 1, включающее связанные с рамой рабочую площадку с фиксаторами. Однако рабочая площадка этого устройства не имеет стоек с арками и поперечными тягами, а также жестко связанного с ними тента, что снижает долговечность оборудования за счет попадания на него атмосферных осадков. Известно также основание передвижного устройства для ремонта скважин 2, включающее раму, на котором установлено оборудование агрегата и расположенные по периметру рамы рабочие площадки с фиксирующими защелками. Недостатком данного основания является отсутствие в его конструкции расположенных на его рабочих площадках стоек и арок, а также расположенных на их боковых поверхностях втулок, в которых установлены изогнутые концы продольных тяг. В данной конструкции отсутствует также жестко связанный посредством ремней и контактирующий с наружными поверхностями стоек, арок и продольных тяг тент, выполненный из мягкого материала. Отсутствие в конструкции вышеуказанных элементов снижает надежность оборудования за счет возможности попадания на него атмосферных осадков, влажного воздуха и солнечных лучей. Из известных устройств наиболее близким по технической сущности и достигаемому результату при его использовании является Основание передвижного устройства для ремонта скважин 3, включающее раму, на которой смонтировано оборудование и к которой по ее периметру подсоединена рабочая площадка, выполненная из отдельных секций. Недостатком данного основания является то, что в его конструкции отсутствуют расположенные по периферийных частях рабочих площадок стоек с арками, попарно соединяющие верхние концы стоек в поперечной плоскости. В данной конструкции отсутствуют также вертикально установленные на боковых поверхностях стоек и арок втулки, в которых вмонтированы своими изогнутыми концами продольные тяги и жестко связанный со стойками и арками и тягами тент. Данные недостатки снижают долговечность работы оборудования, так как оно не защищено от попадания на него атмосферных осадков, пыли и солнечных лучей. Целью заявляемой полезной модели является устранение указанных недостатков, а именно повышение долговечности работы оборудования, путем исключения попадания на него в рабочем положении атмосферных осадков. Поставленная цель достигается тем, что основание передвижного устройства для ремонта скважин, включающее связанные с рамой откидные рабочие площадки с фиксированными защелками, снабжено оппозитно расположенными на рабочих периферийных частях рабочих площадок стойками и арками, попарно соединяющие верхние концы стоек в поперечной плоскости, на боковых поверхностях стоек и арок вертикально установлены с определенным шагом втулки, в которые вмонтированы своими изогнутыми концами продольные тяги, при этом на наружных поверхностях стоек, арок и продольных тяг расположен жестко связанный с ними тент. Кроме того, тент жестко связан со стойками, арками и продольными тягами посредством ремней и выполнен он из мягкого материала,например винилискожи. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид изделия фиг. 2 - вид сверху фиг. 3 - выноска А на фиг. 1 фиг. 4 - сечение Б-Б на фиг. 3 фиг. 5 - сечение - на фиг. 2 фиг. 6 - вид Г на фиг. 5 фиг. 7 - сечение - на фиг. 1. 2 1721 Основание передвижного устройства для ремонта скважин содержит шасси 1 с рамой 2, на которой установлено оборудование 3 и к которой прикреплена рабочая площадка 4. Рабочая площадка 4 выполнена из отдельных секций 5, расположенных с двух сторон рамы 2. На периферийных частях рабочих площадок 4 установлены стойки 6, которые попарно соединяют арки 7. На боковых поверхностях стоек 6 и арок 7 прикреплены вертикально установленные втулки 8, в которые своими изогнутыми концами вмонтированы продольные тяги 9. На наружных поверхностях стоек 6, арок 7 и продольных тяг 9 расположен тент 10, выполненный из мягкого материала, например винилискожи. Каждая секция 5 рабочей площадки 4 снабжена кронштейнами 11, а к раме 2 прикреплены кронштейны 12, между которыми установлены кронштейны 11 отдельных секций 5 рабочих площадок 4. Кронштейны 11 и 12 соединены между собой осью 13 через выполненные в них соосные отверстия. Ось 13 фиксируется от выпадания шайбой 15 и шплинтом 16. Для фиксации каждой отдельной секции 5 в рабочем и транспортном положениях в кронштейнах 11 и 12 выполнены отверстия 14, 17 и 18, в которые попеременно вставляются оси 20, удерживаемые от выпадания шайбой 21 и шплинтом 22. После установки всех отдельных секций 5 рабочей площадки 4 в горизонтальные положения устанавливают на их периферийные части стойки 6 и попарно соединяют их арками 7, а затем во втулки 8 вводят изогнутые концы продольных тяг 9. После сборки на наружные поверхности стоек 6, арок 7 и продольных тяг 9 надевается тент 10, который ремнями 23 с пряжкой 24 крепится к ним. Связь тента 10 осуществляется с ремнями 23 посредством скоб 25. Таким образом, в рабочем положении шасси 1, на раме которого размещено оборудование 3, надежно защищено от попадания атмосферных осадков, пыли и т.д. После окончания работы тент 10, стойки 6, арки 7 и продольные тяги 9 демонтируются, а отдельные секции 5 рабочей площадки устанавливаются в вертикальное транспортное положение. В этом случае в транспортном положении оборудование 3, размещенное на раме 2 шасси 1, находится непродолжительное время под открытым воздухом. Длительный же цикл работы оборудования 3, в процессе работы защищенного от атмосферных осадков, пыли и поступающей из скважины минерализованной воды с растворами солей, значительно повышает его долговечность. Таким образом, снабжение оппозитно расположенных на периферийных частях рабочих площадок стойками и арками, попарно соединяющие верхние концы стоек в поперечной плоскости, на боковых поверхностях стоек и арок вертикально установлены с определенным шагом втулки, в которые вмонтированы изогнутыми концами продольные тяги и расположенный на наружных поверхностях стоек, арок и продольных тяг жестко связанный с ними тент, выполненный из мягкого материала, защищает в рабочем положении расположенное на раме оборудование от атмосферных осадков, пыли, минерализованной воды с растворами солей и, как следствие, повышает его долговечность. На дату подачи заявки на предполагаемую полезную модель разработаны рабочие чертежи и производится изготовление образца Агрегата насосно-циркуляционного типа АНЦ-70/1500, предназначенного для выполнения бурения, освоения и капитального ремонта скважин, в состав которого входит предполагаемая полезная модель. Эксплуатационные испытания на нефтяных скважинах месторождений РУП ПО Белоруснефть запланированы на март месяц 2004 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

МПК / Метки

МПК: E21B 19/00, E21B 7/00

Метки: устройства, передвижного, ремонта, скважин, основание
