Монолитное пластиковое вентиляционное устройство для крыши

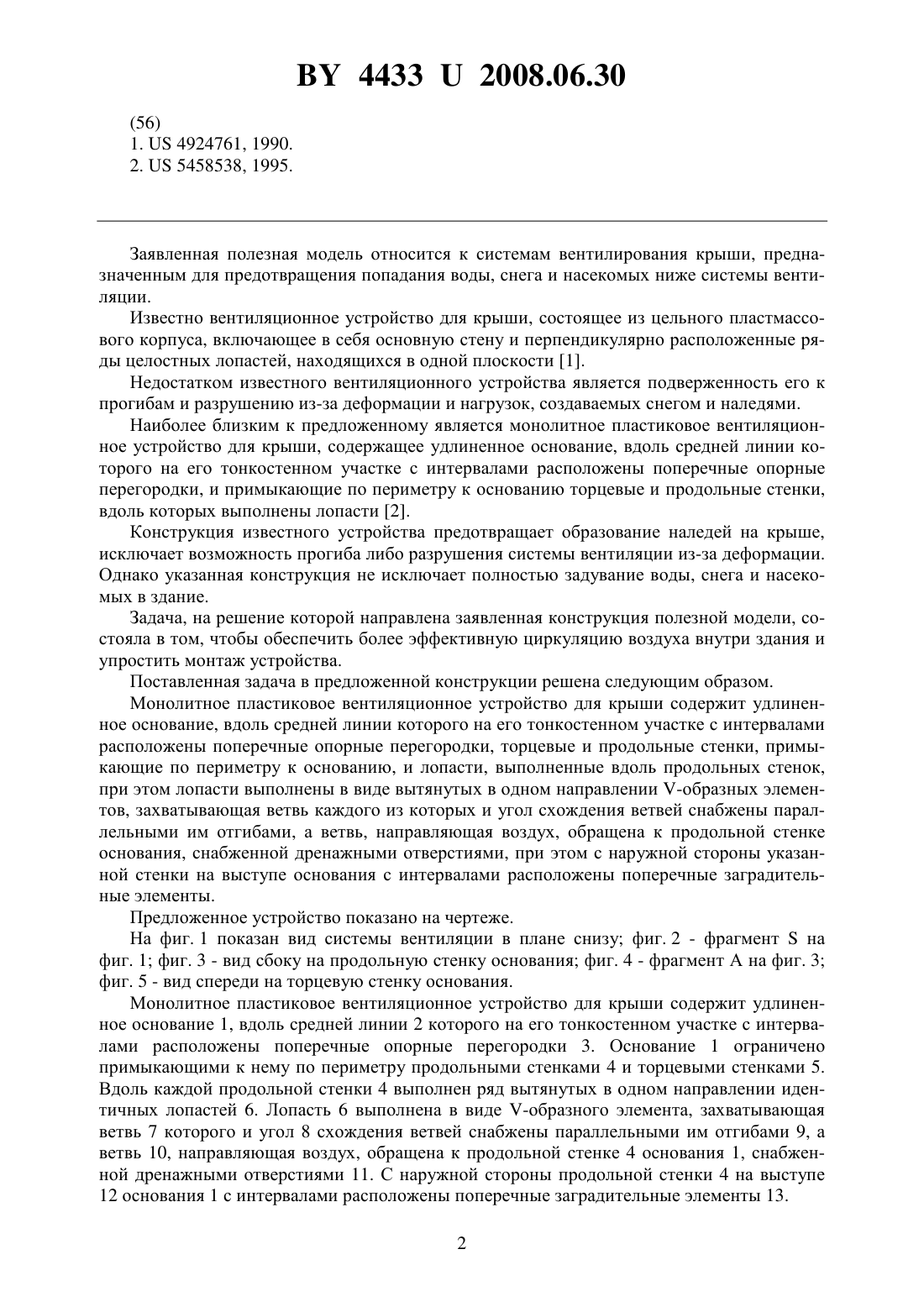

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОНОЛИТНОЕ ПЛАСТИКОВОЕ ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО ДЛЯ КРЫШИ(71) Заявитель Симаков Олег Валерьевич(72) Автор Симаков Олег Валерьевич(73) Патентообладатель Симаков Олег Валерьевич(57) Монолитное пластиковое вентиляционное устройство для крыши, содержащее удлиненное основание, вдоль средней линии которого на его тонкостенном участке с интервалами расположены поперечные опорные перегородки, торцевые и продольные стенки,примыкающие по периметру к основанию, и лопасти, выполненные вдоль продольных стенок, отличающееся тем, что лопасти выполнены в виде вытянутых в одном направлении -образных элементов, захватывающая ветвь каждого из которых и угол схождения ветвей снабжены параллельными им отгибами, а ветвь, направляющая воздух, обращена к продольной стенке основания, снабженной дренажными отверстиями, при этом с наружной стороны указанной стенки на выступе основания с интервалами расположены поперечные заградительные элементы. Заявленная полезная модель относится к системам вентилирования крыши, предназначенным для предотвращения попадания воды, снега и насекомых ниже системы вентиляции. Известно вентиляционное устройство для крыши, состоящее из цельного пластмассового корпуса, включающее в себя основную стену и перпендикулярно расположенные ряды целостных лопастей, находящихся в одной плоскости 1. Недостатком известного вентиляционного устройства является подверженность его к прогибам и разрушению из-за деформации и нагрузок, создаваемых снегом и наледями. Наиболее близким к предложенному является монолитное пластиковое вентиляционное устройство для крыши, содержащее удлиненное основание, вдоль средней линии которого на его тонкостенном участке с интервалами расположены поперечные опорные перегородки, и примыкающие по периметру к основанию торцевые и продольные стенки,вдоль которых выполнены лопасти 2. Конструкция известного устройства предотвращает образование наледей на крыше,исключает возможность прогиба либо разрушения системы вентиляции из-за деформации. Однако указанная конструкция не исключает полностью задувание воды, снега и насекомых в здание. Задача, на решение которой направлена заявленная конструкция полезной модели, состояла в том, чтобы обеспечить более эффективную циркуляцию воздуха внутри здания и упростить монтаж устройства. Поставленная задача в предложенной конструкции решена следующим образом. Монолитное пластиковое вентиляционное устройство для крыши содержит удлиненное основание, вдоль средней линии которого на его тонкостенном участке с интервалами расположены поперечные опорные перегородки, торцевые и продольные стенки, примыкающие по периметру к основанию, и лопасти, выполненные вдоль продольных стенок,при этом лопасти выполнены в виде вытянутых в одном направлении -образных элементов, захватывающая ветвь каждого из которых и угол схождения ветвей снабжены параллельными им отгибами, а ветвь, направляющая воздух, обращена к продольной стенке основания, снабженной дренажными отверстиями, при этом с наружной стороны указанной стенки на выступе основания с интервалами расположены поперечные заградительные элементы. Предложенное устройство показано на чертеже. На фиг. 1 показан вид системы вентиляции в плане снизу фиг. 2 - фрагментна фиг. 1 фиг. 3 - вид сбоку на продольную стенку основания фиг. 4 - фрагмент А на фиг. 3 фиг. 5 - вид спереди на торцевую стенку основания. Монолитное пластиковое вентиляционное устройство для крыши содержит удлиненное основание 1, вдоль средней линии 2 которого на его тонкостенном участке с интервалами расположены поперечные опорные перегородки 3. Основание 1 ограничено примыкающими к нему по периметру продольными стенками 4 и торцевыми стенками 5. Вдоль каждой продольной стенки 4 выполнен ряд вытянутых в одном направлении идентичных лопастей 6. Лопасть 6 выполнена в виде -образного элемента, захватывающая ветвь 7 которого и угол 8 схождения ветвей снабжены параллельными им отгибами 9, а ветвь 10, направляющая воздух, обращена к продольной стенке 4 основания 1, снабженной дренажными отверстиями 11. С наружной стороны продольной стенки 4 на выступе 12 основания 1 с интервалами расположены поперечные заградительные элементы 13. 2 44332008.06.30 Чтобы устройство соответствовало углу наклона крыши, основание сгибают по средней линии. Опорные перегородки 3 облегчают сгибание основания по средней линии, укрепляют и поддерживают вентиляционную систему. Для крепления устройства к крыше через отверстия 14 вкручивают саморезы. Посредством язычка 15 и пазика 16 на торцевой стенке 5 основания 1 устройство может быть соединено соответствующей торцевой стенкой со смежными устройствами, снабженными противолежащими пазиком и язычком. Эффективность вентиляции обеспечивается -образной формой лопастей 6, ветви 7 и 10 которых захватывают и выдувают потоки воздуха из здания наружу через дренажные отверстия 11. Заградительные элементы 13 на выступе 12 основания снаружи и отгибы 9 на лопастях 6, а также продольные стенки 4 с дренажными отверстиями 11 задерживают снег, воду и насекомых, которые могут задуваться внутрь подкровельного пространства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
