Бон-сорбент

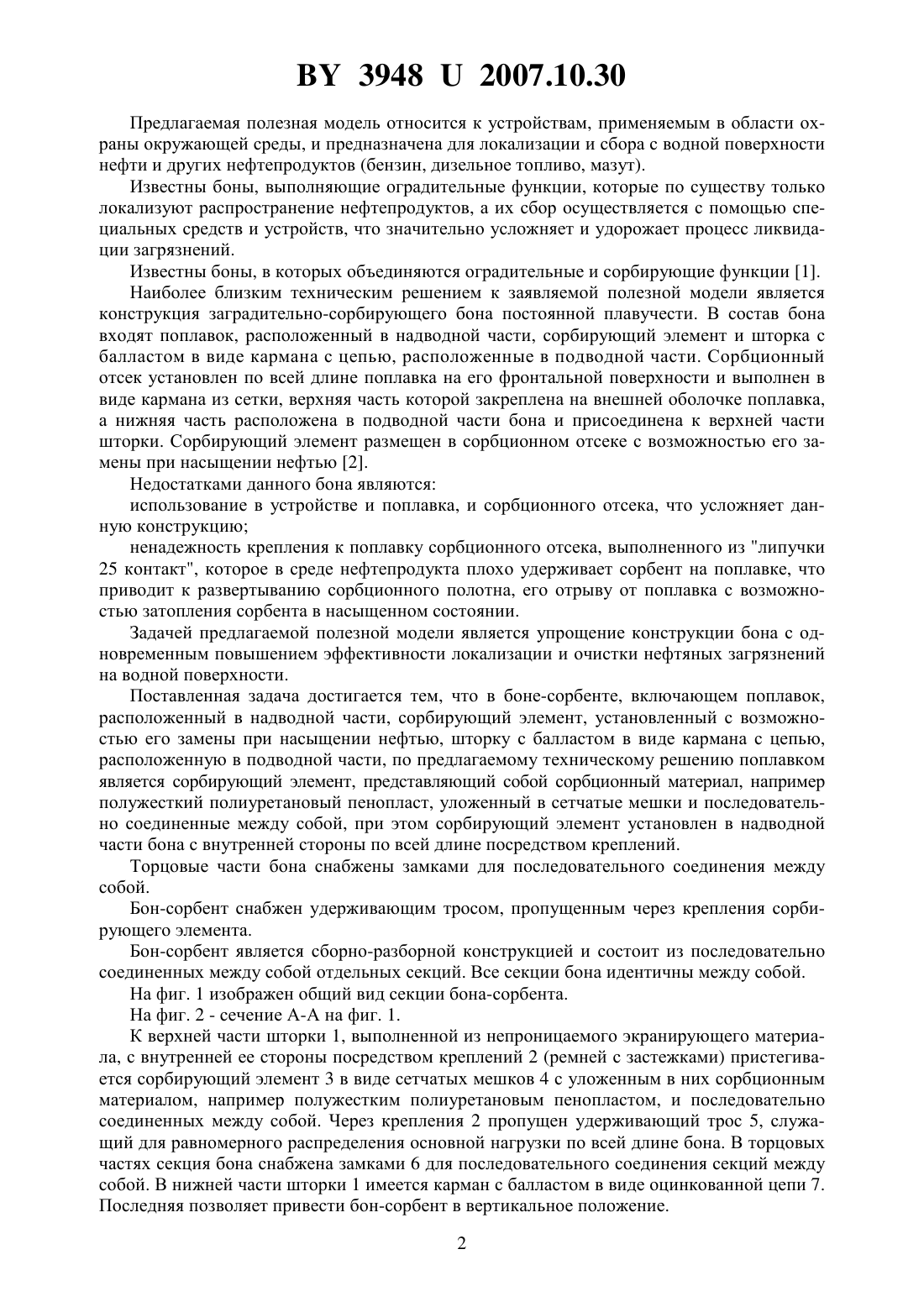

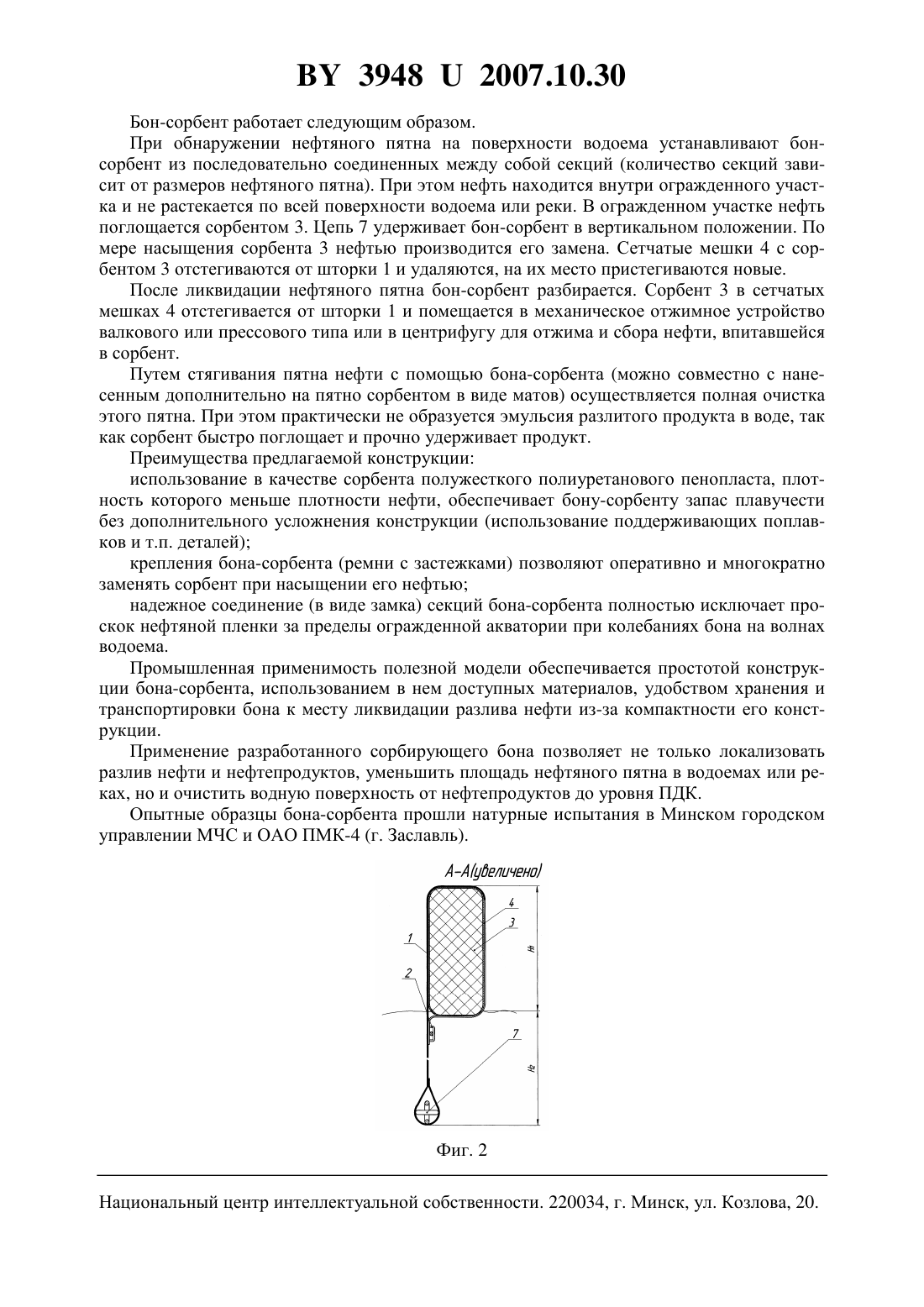

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Ксенофонтов Михаил Александрович Хатенко Александр Сергеевич Островская Людмила Евгеньевна Гавриленко Олег Олегович Выдумчик Сергей Васильевич Васильева Виктория Сергеевна(73) Патентообладатель Ксенофонтов Михаил Александрович(57) 1. Бон-сорбент, включающий поплавок, расположенный в надводной части, сорбирующий элемент, установленный с возможностью его замены при насыщении нефтью,шторку с балластом в виде кармана с цепью, расположенную в подводной части, отличающийся тем, что поплавком является сорбирующий элемент, представляющий собой сорбционный материал, например полужесткий полиуретановый пенопласт, уложенный в сетчатые мешки и последовательно соединенные между собой, при этом сорбирующий элемент установлен в надводной части бона с внутренней стороны по всей длине посредством креплений. 2. Бон-сорбент по п. 1, отличающийся тем, что его торцовые части снабжены замками для последовательного соединения между собой. 3. Бон-сорбент по п. 1, отличающийся тем, что по всей длине он снабжен удерживающим тросом, пропущенным через крепления сорбирующего элемента. 39482007.10.30 Предлагаемая полезная модель относится к устройствам, применяемым в области охраны окружающей среды, и предназначена для локализации и сбора с водной поверхности нефти и других нефтепродуктов (бензин, дизельное топливо, мазут). Известны боны, выполняющие оградительные функции, которые по существу только локализуют распространение нефтепродуктов, а их сбор осуществляется с помощью специальных средств и устройств, что значительно усложняет и удорожает процесс ликвидации загрязнений. Известны боны, в которых объединяются оградительные и сорбирующие функции 1. Наиболее близким техническим решением к заявляемой полезной модели является конструкция заградительно-сорбирующего бона постоянной плавучести. В состав бона входят поплавок, расположенный в надводной части, сорбирующий элемент и шторка с балластом в виде кармана с цепью, расположенные в подводной части. Сорбционный отсек установлен по всей длине поплавка на его фронтальной поверхности и выполнен в виде кармана из сетки, верхняя часть которой закреплена на внешней оболочке поплавка,а нижняя часть расположена в подводной части бона и присоединена к верхней части шторки. Сорбирующий элемент размещен в сорбционном отсеке с возможностью его замены при насыщении нефтью 2. Недостатками данного бона являются использование в устройстве и поплавка, и сорбционного отсека, что усложняет данную конструкцию ненадежность крепления к поплавку сорбционного отсека, выполненного из липучки 25 контакт, которое в среде нефтепродукта плохо удерживает сорбент на поплавке, что приводит к развертыванию сорбционного полотна, его отрыву от поплавка с возможностью затопления сорбента в насыщенном состоянии. Задачей предлагаемой полезной модели является упрощение конструкции бона с одновременным повышением эффективности локализации и очистки нефтяных загрязнений на водной поверхности. Поставленная задача достигается тем, что в боне-сорбенте, включающем поплавок,расположенный в надводной части, сорбирующий элемент, установленный с возможностью его замены при насыщении нефтью, шторку с балластом в виде кармана с цепью,расположенную в подводной части, по предлагаемому техническому решению поплавком является сорбирующий элемент, представляющий собой сорбционный материал, например полужесткий полиуретановый пенопласт, уложенный в сетчатые мешки и последовательно соединенные между собой, при этом сорбирующий элемент установлен в надводной части бона с внутренней стороны по всей длине посредством креплений. Торцовые части бона снабжены замками для последовательного соединения между собой. Бон-сорбент снабжен удерживающим тросом, пропущенным через крепления сорбирующего элемента. Бон-сорбент является сборно-разборной конструкцией и состоит из последовательно соединенных между собой отдельных секций. Все секции бона идентичны между собой. На фиг. 1 изображен общий вид секции бона-сорбента. На фиг. 2 - сечение А-А на фиг. 1. К верхней части шторки 1, выполненной из непроницаемого экранирующего материала, с внутренней ее стороны посредством креплений 2 (ремней с застежками) пристегивается сорбирующий элемент 3 в виде сетчатых мешков 4 с уложенным в них сорбционным материалом, например полужестким полиуретановым пенопластом, и последовательно соединенных между собой. Через крепления 2 пропущен удерживающий трос 5, служащий для равномерного распределения основной нагрузки по всей длине бона. В торцовых частях секция бона снабжена замками 6 для последовательного соединения секций между собой. В нижней части шторки 1 имеется карман с балластом в виде оцинкованной цепи 7. Последняя позволяет привести бон-сорбент в вертикальное положение. 2 39482007.10.30 Бон-сорбент работает следующим образом. При обнаружении нефтяного пятна на поверхности водоема устанавливают бонсорбент из последовательно соединенных между собой секций (количество секций зависит от размеров нефтяного пятна). При этом нефть находится внутри огражденного участка и не растекается по всей поверхности водоема или реки. В огражденном участке нефть поглощается сорбентом 3. Цепь 7 удерживает бон-сорбент в вертикальном положении. По мере насыщения сорбента 3 нефтью производится его замена. Сетчатые мешки 4 с сорбентом 3 отстегиваются от шторки 1 и удаляются, на их место пристегиваются новые. После ликвидации нефтяного пятна бон-сорбент разбирается. Сорбент 3 в сетчатых мешках 4 отстегивается от шторки 1 и помещается в механическое отжимное устройство валкового или прессового типа или в центрифугу для отжима и сбора нефти, впитавшейся в сорбент. Путем стягивания пятна нефти с помощью бона-сорбента (можно совместно с нанесенным дополнительно на пятно сорбентом в виде матов) осуществляется полная очистка этого пятна. При этом практически не образуется эмульсия разлитого продукта в воде, так как сорбент быстро поглощает и прочно удерживает продукт. Преимущества предлагаемой конструкции использование в качестве сорбента полужесткого полиуретанового пенопласта, плотность которого меньше плотности нефти, обеспечивает бону-сорбенту запас плавучести без дополнительного усложнения конструкции (использование поддерживающих поплавков и т.п. деталей) крепления бона-сорбента (ремни с застежками) позволяют оперативно и многократно заменять сорбент при насыщении его нефтью надежное соединение (в виде замка) секций бона-сорбента полностью исключает проскок нефтяной пленки за пределы огражденной акватории при колебаниях бона на волнах водоема. Промышленная применимость полезной модели обеспечивается простотой конструкции бона-сорбента, использованием в нем доступных материалов, удобством хранения и транспортировки бона к месту ликвидации разлива нефти из-за компактности его конструкции. Применение разработанного сорбирующего бона позволяет не только локализовать разлив нефти и нефтепродуктов, уменьшить площадь нефтяного пятна в водоемах или реках, но и очистить водную поверхность от нефтепродуктов до уровня ПДК. Опытные образцы бона-сорбента прошли натурные испытания в Минском городском управлении МЧС и ОАО ПМК-4 (г. Заславль). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
