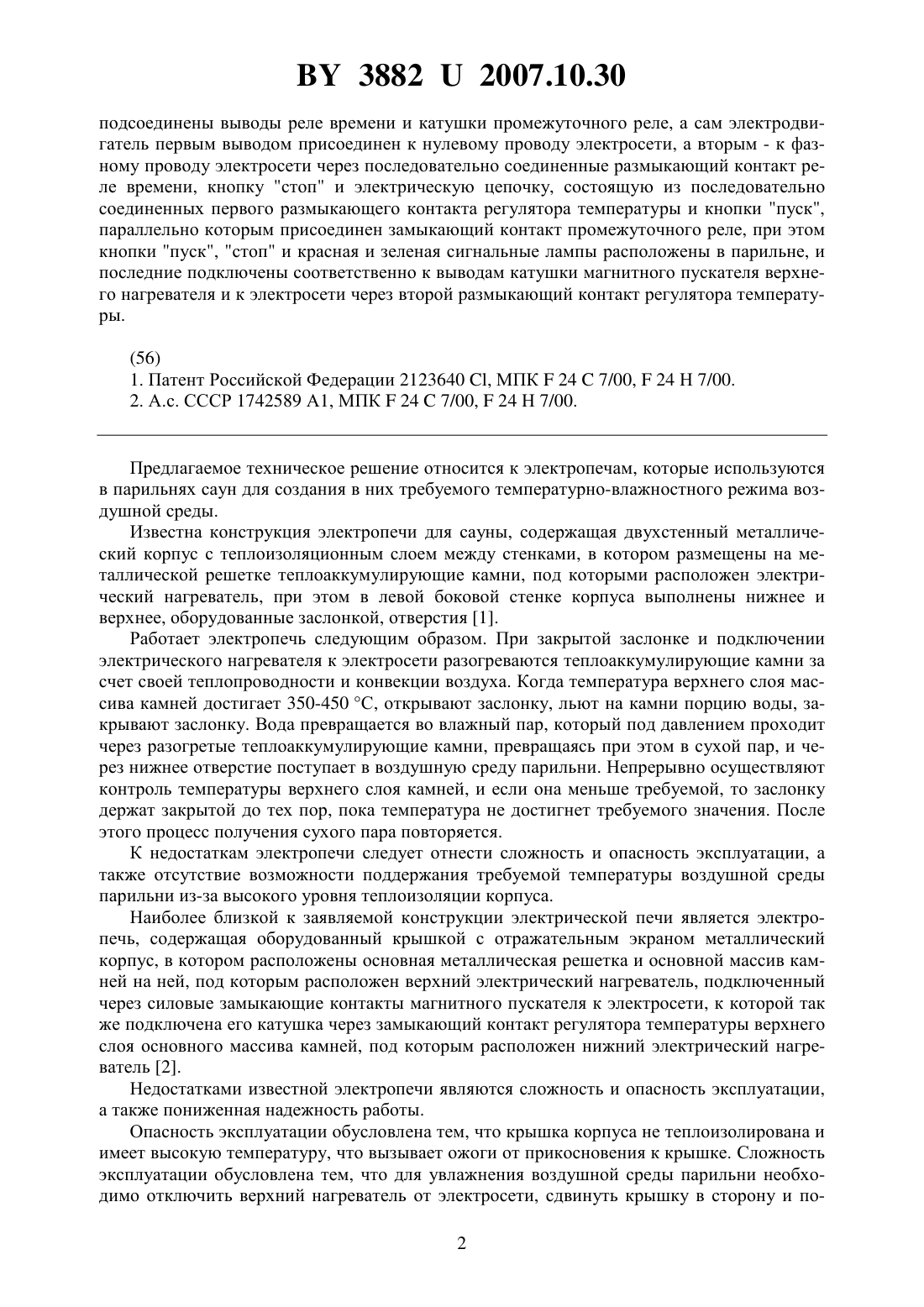

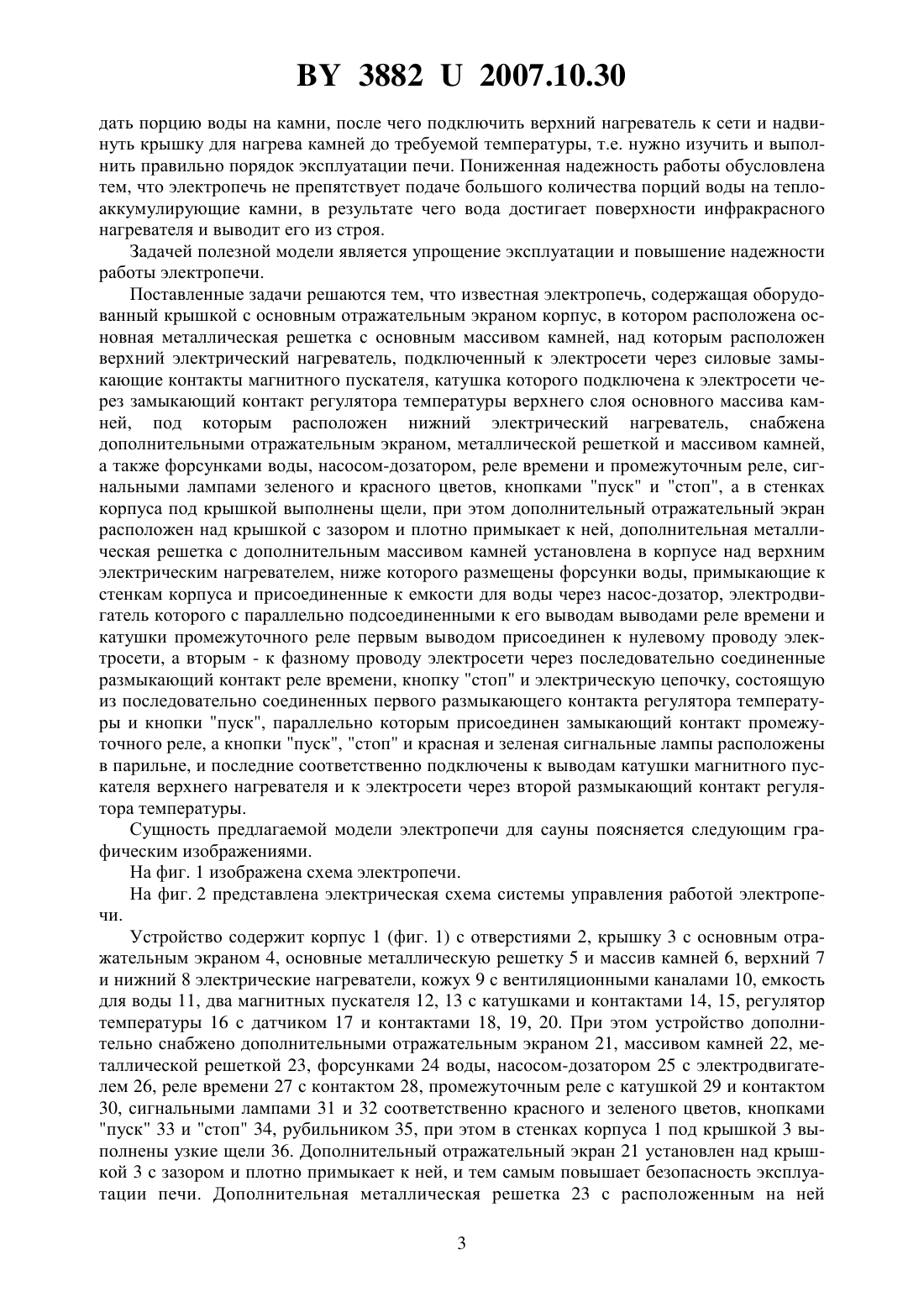

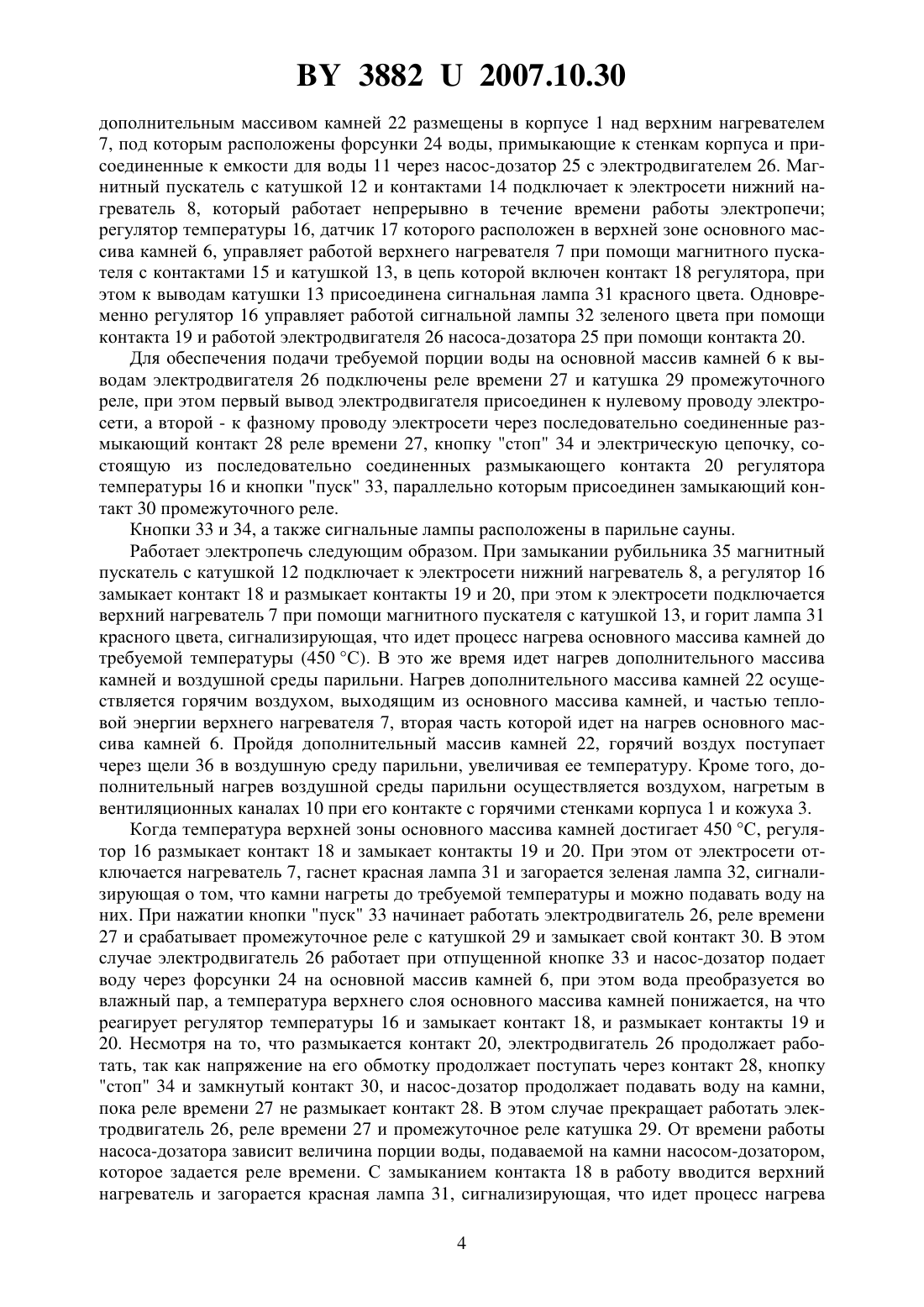

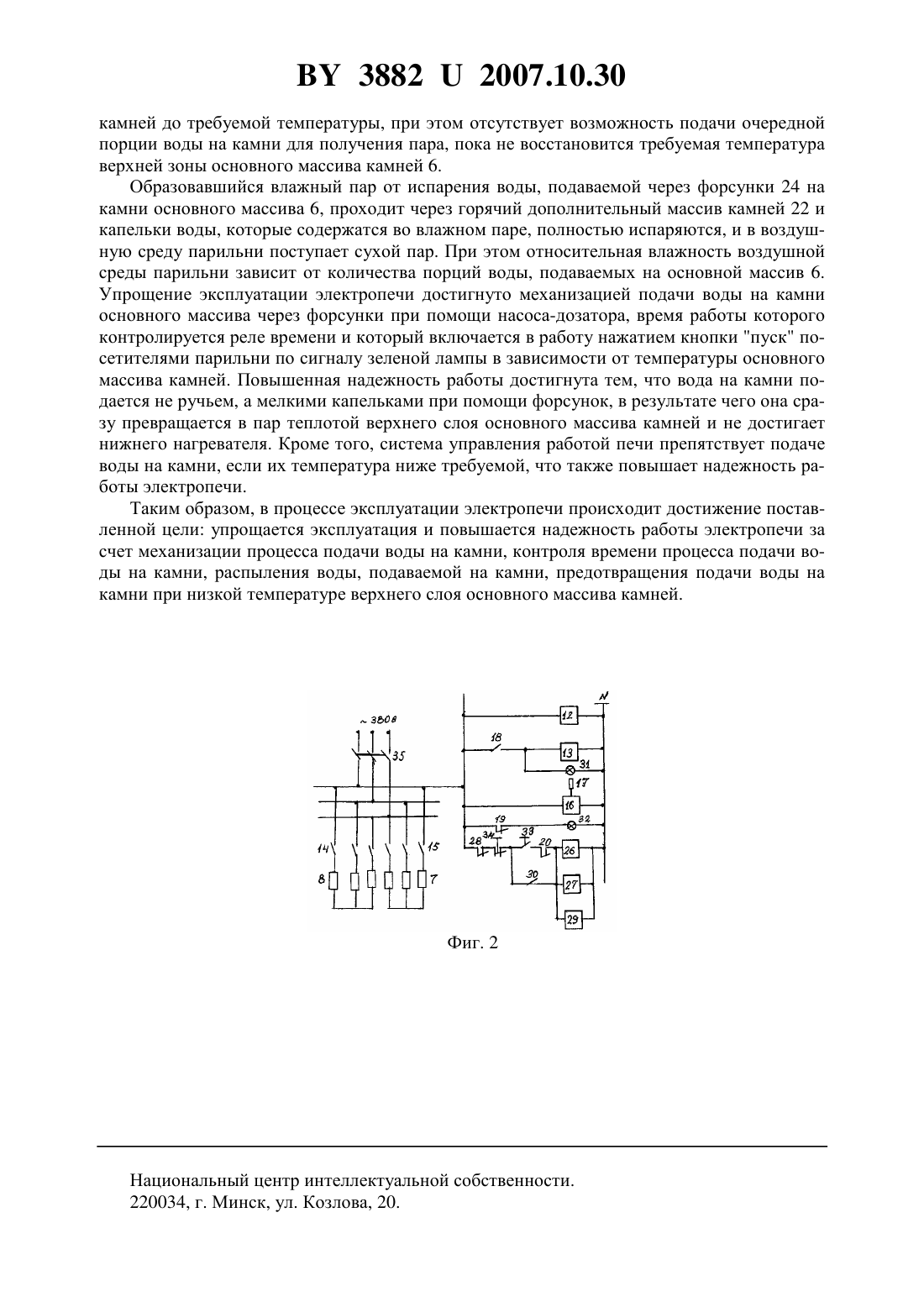

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОПЕЧЬ ДЛЯ БАНЬ И САУН(71) Заявитель Общество с ограниченной ответственностью БелХард Компьютерс(72) Авторы Мамоненко Игорь Викторович Езубчик Михаил Федорович Синяков Анатолий Леонидович Григорцевич Андрей Станиславович(73) Патентообладатель Общество с ограниченной ответственностью БелХард Компьютерс(57) Электропечь для сауны, содержащая оборудованный крышкой с основным отражательным экраном корпус, в котором расположена основная металлическая решетка с основным массивом камней, над которым расположен верхний электрический нагреватель,который подключен к электросети через силовые замыкающие контакты магнитного пускателя, катушка которого подключена к электросети через замыкающий контакт регулятора температуры верхнего слоя основного массива камней, под которым расположен нижний электрический нагреватель, отличающаяся тем, что в стенках корпуса под крышкой выполнены щели, при этом электропечь снабжена дополнительными отражательным экраном, металлической решеткой и массивом камней, а также форсунками воды, насосом-дозатором, реле времени и промежуточным реле, сигнальными лампами зеленого и красного цветов, кнопками пуск и стоп, причем дополнительный отражательный экран расположен над крышкой с зазором и плотно примыкает к ней, дополнительная металлическая решетка с дополнительным массивом камней установлена в корпусе над верхним электрическим нагревателем, при этом форсунки воды размещены ниже верхнего электрического нагревателя, примыкают к стенкам корпуса и присоединены к емкости для воды через насос-дозатор, причем к выводам электродвигателя насоса-дозатора параллельно 38822007.10.30 подсоединены выводы реле времени и катушки промежуточного реле, а сам электродвигатель первым выводом присоединен к нулевому проводу электросети, а вторым - к фазному проводу электросети через последовательно соединенные размыкающий контакт реле времени, кнопку стоп и электрическую цепочку, состоящую из последовательно соединенных первого размыкающего контакта регулятора температуры и кнопки пуск,параллельно которым присоединен замыкающий контакт промежуточного реле, при этом кнопки пуск, стоп и красная и зеленая сигнальные лампы расположены в парильне, и последние подключены соответственно к выводам катушки магнитного пускателя верхнего нагревателя и к электросети через второй размыкающий контакт регулятора температуры.(56) 1. Патент Российской Федерации 2123640 , МПК 247/00,24 Н 7/00. 2. А.с. СССР 1742589 А 1, МПК 247/00,24 Н 7/00. Предлагаемое техническое решение относится к электропечам, которые используются в парильнях саун для создания в них требуемого температурно-влажностного режима воздушной среды. Известна конструкция электропечи для сауны, содержащая двухстенный металлический корпус с теплоизоляционным слоем между стенками, в котором размещены на металлической решетке теплоаккумулирующие камни, под которыми расположен электрический нагреватель, при этом в левой боковой стенке корпуса выполнены нижнее и верхнее, оборудованные заслонкой, отверстия 1. Работает электропечь следующим образом. При закрытой заслонке и подключении электрического нагревателя к электросети разогреваются теплоаккумулирующие камни за счет своей теплопроводности и конвекции воздуха. Когда температура верхнего слоя массива камней достигает 350-450 С, открывают заслонку, льют на камни порцию воды, закрывают заслонку. Вода превращается во влажный пар, который под давлением проходит через разогретые теплоаккумулирующие камни, превращаясь при этом в сухой пар, и через нижнее отверстие поступает в воздушную среду парильни. Непрерывно осуществляют контроль температуры верхнего слоя камней, и если она меньше требуемой, то заслонку держат закрытой до тех пор, пока температура не достигнет требуемого значения. После этого процесс получения сухого пара повторяется. К недостаткам электропечи следует отнести сложность и опасность эксплуатации, а также отсутствие возможности поддержания требуемой температуры воздушной среды парильни из-за высокого уровня теплоизоляции корпуса. Наиболее близкой к заявляемой конструкции электрической печи является электропечь, содержащая оборудованный крышкой с отражательным экраном металлический корпус, в котором расположены основная металлическая решетка и основной массив камней на ней, под которым расположен верхний электрический нагреватель, подключенный через силовые замыкающие контакты магнитного пускателя к электросети, к которой так же подключена его катушка через замыкающий контакт регулятора температуры верхнего слоя основного массива камней, под которым расположен нижний электрический нагреватель 2. Недостатками известной электропечи являются сложность и опасность эксплуатации,а также пониженная надежность работы. Опасность эксплуатации обусловлена тем, что крышка корпуса не теплоизолирована и имеет высокую температуру, что вызывает ожоги от прикосновения к крышке. Сложность эксплуатации обусловлена тем, что для увлажнения воздушной среды парильни необходимо отключить верхний нагреватель от электросети, сдвинуть крышку в сторону и по 2 38822007.10.30 дать порцию воды на камни, после чего подключить верхний нагреватель к сети и надвинуть крышку для нагрева камней до требуемой температуры, т.е. нужно изучить и выполнить правильно порядок эксплуатации печи. Пониженная надежность работы обусловлена тем, что электропечь не препятствует подаче большого количества порций воды на теплоаккумулирующие камни, в результате чего вода достигает поверхности инфракрасного нагревателя и выводит его из строя. Задачей полезной модели является упрощение эксплуатации и повышение надежности работы электропечи. Поставленные задачи решаются тем, что известная электропечь, содержащая оборудованный крышкой с основным отражательным экраном корпус, в котором расположена основная металлическая решетка с основным массивом камней, над которым расположен верхний электрический нагреватель, подключенный к электросети через силовые замыкающие контакты магнитного пускателя, катушка которого подключена к электросети через замыкающий контакт регулятора температуры верхнего слоя основного массива камней, под которым расположен нижний электрический нагреватель, снабжена дополнительными отражательным экраном, металлической решеткой и массивом камней,а также форсунками воды, насосом-дозатором, реле времени и промежуточным реле, сигнальными лампами зеленого и красного цветов, кнопками пуск и стоп, а в стенках корпуса под крышкой выполнены щели, при этом дополнительный отражательный экран расположен над крышкой с зазором и плотно примыкает к ней, дополнительная металлическая решетка с дополнительным массивом камней установлена в корпусе над верхним электрическим нагревателем, ниже которого размещены форсунки воды, примыкающие к стенкам корпуса и присоединенные к емкости для воды через насос-дозатор, электродвигатель которого с параллельно подсоединенными к его выводам выводами реле времени и катушки промежуточного реле первым выводом присоединен к нулевому проводу электросети, а вторым - к фазному проводу электросети через последовательно соединенные размыкающий контакт реле времени, кнопку стоп и электрическую цепочку, состоящую из последовательно соединенных первого размыкающего контакта регулятора температуры и кнопки пуск, параллельно которым присоединен замыкающий контакт промежуточного реле, а кнопки пуск, стоп и красная и зеленая сигнальные лампы расположены в парильне, и последние соответственно подключены к выводам катушки магнитного пускателя верхнего нагревателя и к электросети через второй размыкающий контакт регулятора температуры. Сущность предлагаемой модели электропечи для сауны поясняется следующим графическим изображениями. На фиг. 1 изображена схема электропечи. На фиг. 2 представлена электрическая схема системы управления работой электропечи. Устройство содержит корпус 1 (фиг. 1) с отверстиями 2, крышку 3 с основным отражательным экраном 4, основные металлическую решетку 5 и массив камней 6, верхний 7 и нижний 8 электрические нагреватели, кожух 9 с вентиляционными каналами 10, емкость для воды 11, два магнитных пускателя 12, 13 с катушками и контактами 14, 15, регулятор температуры 16 с датчиком 17 и контактами 18, 19, 20. При этом устройство дополнительно снабжено дополнительными отражательным экраном 21, массивом камней 22, металлической решеткой 23, форсунками 24 воды, насосом-дозатором 25 с электродвигателем 26, реле времени 27 с контактом 28, промежуточным реле с катушкой 29 и контактом 30, сигнальными лампами 31 и 32 соответственно красного и зеленого цветов, кнопками пуск 33 и стоп 34, рубильником 35, при этом в стенках корпуса 1 под крышкой 3 выполнены узкие щели 36. Дополнительный отражательный экран 21 установлен над крышкой 3 с зазором и плотно примыкает к ней, и тем самым повышает безопасность эксплуатации печи. Дополнительная металлическая решетка 23 с расположенным на ней 3 38822007.10.30 дополнительным массивом камней 22 размещены в корпусе 1 над верхним нагревателем 7, под которым расположены форсунки 24 воды, примыкающие к стенкам корпуса и присоединенные к емкости для воды 11 через насос-дозатор 25 с электродвигателем 26. Магнитный пускатель с катушкой 12 и контактами 14 подключает к электросети нижний нагреватель 8, который работает непрерывно в течение времени работы электропечи регулятор температуры 16, датчик 17 которого расположен в верхней зоне основного массива камней 6, управляет работой верхнего нагревателя 7 при помощи магнитного пускателя с контактами 15 и катушкой 13, в цепь которой включен контакт 18 регулятора, при этом к выводам катушки 13 присоединена сигнальная лампа 31 красного цвета. Одновременно регулятор 16 управляет работой сигнальной лампы 32 зеленого цвета при помощи контакта 19 и работой электродвигателя 26 насоса-дозатора 25 при помощи контакта 20. Для обеспечения подачи требуемой порции воды на основной массив камней 6 к выводам электродвигателя 26 подключены реле времени 27 и катушка 29 промежуточного реле, при этом первый вывод электродвигателя присоединен к нулевому проводу электросети, а второй - к фазному проводу электросети через последовательно соединенные размыкающий контакт 28 реле времени 27, кнопку стоп 34 и электрическую цепочку, состоящую из последовательно соединенных размыкающего контакта 20 регулятора температуры 16 и кнопки пуск 33, параллельно которым присоединен замыкающий контакт 30 промежуточного реле. Кнопки 33 и 34, а также сигнальные лампы расположены в парильне сауны. Работает электропечь следующим образом. При замыкании рубильника 35 магнитный пускатель с катушкой 12 подключает к электросети нижний нагреватель 8, а регулятор 16 замыкает контакт 18 и размыкает контакты 19 и 20, при этом к электросети подключается верхний нагреватель 7 при помощи магнитного пускателя с катушкой 13, и горит лампа 31 красного цвета, сигнализирующая, что идет процесс нагрева основного массива камней до требуемой температуры (450 С). В это же время идет нагрев дополнительного массива камней и воздушной среды парильни. Нагрев дополнительного массива камней 22 осуществляется горячим воздухом, выходящим из основного массива камней, и частью тепловой энергии верхнего нагревателя 7, вторая часть которой идет на нагрев основного массива камней 6. Пройдя дополнительный массив камней 22, горячий воздух поступает через щели 36 в воздушную среду парильни, увеличивая ее температуру. Кроме того, дополнительный нагрев воздушной среды парильни осуществляется воздухом, нагретым в вентиляционных каналах 10 при его контакте с горячими стенками корпуса 1 и кожуха 3. Когда температура верхней зоны основного массива камней достигает 450 С, регулятор 16 размыкает контакт 18 и замыкает контакты 19 и 20. При этом от электросети отключается нагреватель 7, гаснет красная лампа 31 и загорается зеленая лампа 32, сигнализирующая о том, что камни нагреты до требуемой температуры и можно подавать воду на них. При нажатии кнопки пуск 33 начинает работать электродвигатель 26, реле времени 27 и срабатывает промежуточное реле с катушкой 29 и замыкает свой контакт 30. В этом случае электродвигатель 26 работает при отпущенной кнопке 33 и насос-дозатор подает воду через форсунки 24 на основной массив камней 6, при этом вода преобразуется во влажный пар, а температура верхнего слоя основного массива камней понижается, на что реагирует регулятор температуры 16 и замыкает контакт 18, и размыкает контакты 19 и 20. Несмотря на то, что размыкается контакт 20, электродвигатель 26 продолжает работать, так как напряжение на его обмотку продолжает поступать через контакт 28, кнопку стоп 34 и замкнутый контакт 30, и насос-дозатор продолжает подавать воду на камни,пока реле времени 27 не размыкает контакт 28. В этом случае прекращает работать электродвигатель 26, реле времени 27 и промежуточное реле катушка 29. От времени работы насоса-дозатора зависит величина порции воды, подаваемой на камни насосом-дозатором,которое задается реле времени. С замыканием контакта 18 в работу вводится верхний нагреватель и загорается красная лампа 31, сигнализирующая, что идет процесс нагрева 4 38822007.10.30 камней до требуемой температуры, при этом отсутствует возможность подачи очередной порции воды на камни для получения пара, пока не восстановится требуемая температура верхней зоны основного массива камней 6. Образовавшийся влажный пар от испарения воды, подаваемой через форсунки 24 на камни основного массива 6, проходит через горячий дополнительный массив камней 22 и капельки воды, которые содержатся во влажном паре, полностью испаряются, и в воздушную среду парильни поступает сухой пар. При этом относительная влажность воздушной среды парильни зависит от количества порций воды, подаваемых на основной массив 6. Упрощение эксплуатации электропечи достигнуто механизацией подачи воды на камни основного массива через форсунки при помощи насоса-дозатора, время работы которого контролируется реле времени и который включается в работу нажатием кнопки пуск посетителями парильни по сигналу зеленой лампы в зависимости от температуры основного массива камней. Повышенная надежность работы достигнута тем, что вода на камни подается не ручьем, а мелкими капельками при помощи форсунок, в результате чего она сразу превращается в пар теплотой верхнего слоя основного массива камней и не достигает нижнего нагревателя. Кроме того, система управления работой печи препятствует подаче воды на камни, если их температура ниже требуемой, что также повышает надежность работы электропечи. Таким образом, в процессе эксплуатации электропечи происходит достижение поставленной цели упрощается эксплуатация и повышается надежность работы электропечи за счет механизации процесса подачи воды на камни, контроля времени процесса подачи воды на камни, распыления воды, подаваемой на камни, предотвращения подачи воды на камни при низкой температуре верхнего слоя основного массива камней. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
