Штифт для получения оттиска корневого канала

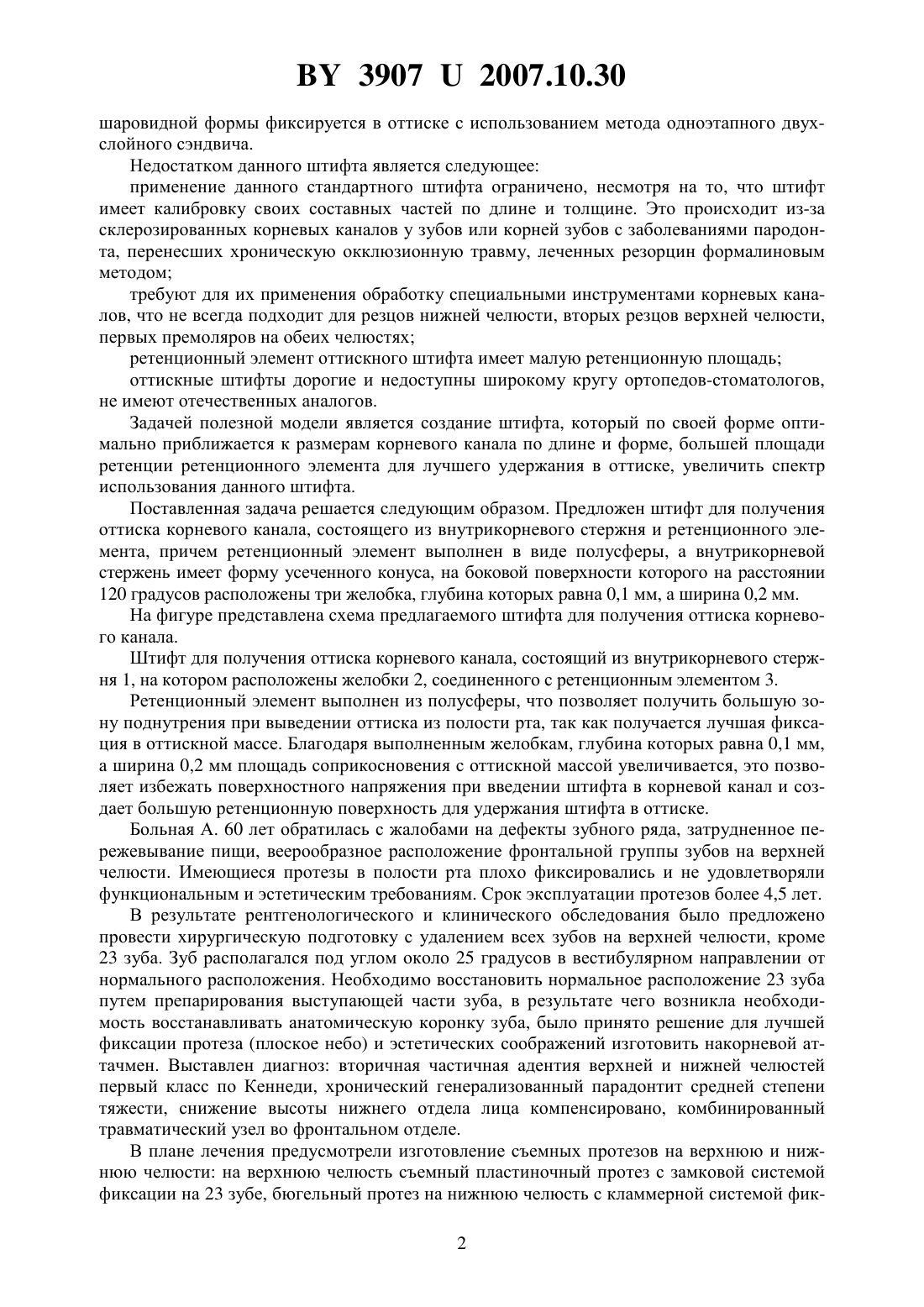

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТИФТ ДЛЯ ПОЛУЧЕНИЯ ОТТИСКА КОРНЕВОГО КАНАЛА(71) Заявители Барадина Инесса Николаевна Лобко Владимир Андреевич Неумержицкий Владимир Владимирович(72) Авторы Барадина Инесса Николаевна Лобко Владимир Андреевич Неумержицкий Владимир Владимирович(73) Патентообладатели Барадина Инесса Николаевна Лобко Владимир Андреевич Неумержицкий Владимир Владимирович(57) Штифт для получения оттиска корневого канала, состоящего из внутрикорневого стержня и ретенционного элемента, отличающийся тем, что ретенционный элемент выполнен в виде полусферы, а внутрикорневой стержень имеет форму усеченного конуса, на боковой поверхности которого на расстоянии 120 градусов расположены три желобка,глубина которых равна 0,1 мм, а ширина 0,2 мм.(56) 1. Лебеденко И.Ю., Перегудов А.Б., Глебова Т.А., Лебеденко А.И. Телескопические и замковые крепления зубных протезов. - Москва, 2004. - С. 189-192. Полезная модель штифта относится к медицине, к разделу стоматологии, при помощи штифта получается оттиск корневого канала, который уточняет пространственный размер корневого канала и полости зуба, при изготовлении рабочей модели устраняет пространственную деформацию корневого канала, так как хорошо фиксируется в оттиске. Известен штифт, изготовленный из беззольной пластмассы для получения оттиска корневого канала, состоящий из внутрикорневого стержня и ретенционного элемента шаровидной формы. Корневой штифт уточняет после введения корригирующей оттискной массы пространственный размер корневого канала и полости зуба, ретенционный элемент 39072007.10.30 шаровидной формы фиксируется в оттиске с использованием метода одноэтапного двухслойного сэндвича. Недостатком данного штифта является следующее применение данного стандартного штифта ограничено, несмотря на то, что штифт имеет калибровку своих составных частей по длине и толщине. Это происходит из-за склерозированных корневых каналов у зубов или корней зубов с заболеваниями пародонта, перенесших хроническую окклюзионную травму, леченных резорцин формалиновым методом требуют для их применения обработку специальными инструментами корневых каналов, что не всегда подходит для резцов нижней челюсти, вторых резцов верхней челюсти,первых премоляров на обеих челюстях ретенционный элемент оттискного штифта имеет малую ретенционную площадь оттискные штифты дорогие и недоступны широкому кругу ортопедов-стоматологов,не имеют отечественных аналогов. Задачей полезной модели является создание штифта, который по своей форме оптимально приближается к размерам корневого канала по длине и форме, большей площади ретенции ретенционного элемента для лучшего удержания в оттиске, увеличить спектр использования данного штифта. Поставленная задача решается следующим образом. Предложен штифт для получения оттиска корневого канала, состоящего из внутрикорневого стержня и ретенционного элемента, причем ретенционный элемент выполнен в виде полусферы, а внутрикорневой стержень имеет форму усеченного конуса, на боковой поверхности которого на расстоянии 120 градусов расположены три желобка, глубина которых равна 0,1 мм, а ширина 0,2 мм. На фигуре представлена схема предлагаемого штифта для получения оттиска корневого канала. Штифт для получения оттиска корневого канала, состоящий из внутрикорневого стержня 1, на котором расположены желобки 2, соединенного с ретенционным элементом 3. Ретенционный элемент выполнен из полусферы, что позволяет получить большую зону поднутрения при выведении оттиска из полости рта, так как получается лучшая фиксация в оттискной массе. Благодаря выполненным желобкам, глубина которых равна 0,1 мм,а ширина 0,2 мм площадь соприкосновения с оттискной массой увеличивается, это позволяет избежать поверхностного напряжения при введении штифта в корневой канал и создает большую ретенционную поверхность для удержания штифта в оттиске. Больная А. 60 лет обратилась с жалобами на дефекты зубного ряда, затрудненное пережевывание пищи, веерообразное расположение фронтальной группы зубов на верхней челюсти. Имеющиеся протезы в полости рта плохо фиксировались и не удовлетворяли функциональным и эстетическим требованиям. Срок эксплуатации протезов более 4,5 лет. В результате рентгенологического и клинического обследования было предложено провести хирургическую подготовку с удалением всех зубов на верхней челюсти, кроме 23 зуба. Зуб располагался под углом около 25 градусов в вестибулярном направлении от нормального расположения. Необходимо восстановить нормальное расположение 23 зуба путем препарирования выступающей части зуба, в результате чего возникла необходимость восстанавливать анатомическую коронку зуба, было принято решение для лучшей фиксации протеза (плоское небо) и эстетических соображений изготовить накорневой аттачмен. Выставлен диагноз вторичная частичная адентия верхней и нижней челюстей первый класс по Кеннеди, хронический генерализованный парадонтит средней степени тяжести, снижение высоты нижнего отдела лица компенсировано, комбинированный травматический узел во фронтальном отделе. В плане лечения предусмотрели изготовление съемных протезов на верхнюю и нижнюю челюсти на верхнюю челюсть съемный пластиночный протез с замковой системой фиксации на 23 зубе, бюгельный протез на нижнюю челюсть с кламмерной системой фик 2 39072007.10.30 сации. При выполнении клинических этапов получения оттиска корневого канала использовали предлагаемый штифт для получения оттиска корневого канала. При введении в корневой канал оттискной корригирующей массы и установки в нем оттискного стержня 1, наблюдалось легкое его введение в корневой канал и беспрепятственное вытекание излишков оттискной массы за счет выполненных на нем желобков 2. При выведении из полости рта оттискной ложки с оттискной массой наблюдалась хорошая фиксация штифта благодаря тому, что ретенционный элемент 3 выполнен в виде полусферы. Полученный оттиск, таким образом, давал четкую картину протезного поля и прочно фиксировал штифт, не меняя его пространственного положения. После отливки накорневой замок (аттачмен) хорошо припасовался в корневом канале и накорневой части зуба. При выполнении лабораторных этапов наблюдалось, что во время отливки рабочей модели штифты обеспечивали заданное расположение корневых каналов и прочно фиксировались в оттиске. При помощи предложенного штифта облегчается технологический процесс клинического этапа в изготовлении накорневых замковых соединений в съемных протезах при лечении частичной адентии зубных рядов во время отливки рабочей модели оттискные штифты обеспечивали заданное расположение корневых каналов и прочно фиксировались в оттиске. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
