Гидроциклон

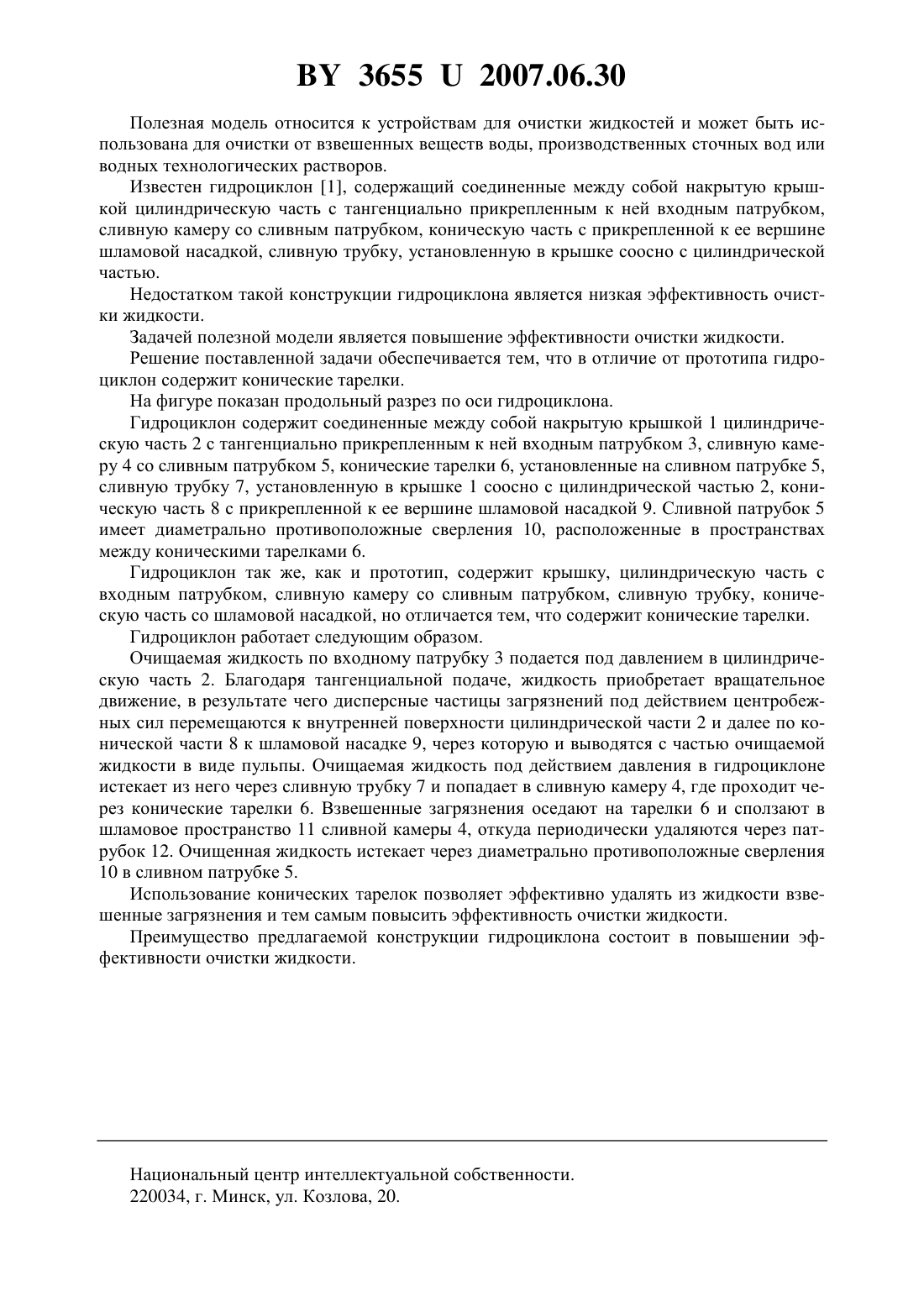

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) 1. Гидроциклон, содержащий крышку, цилиндрическую часть с входным патрубком,сливную камеру со сливным патрубком, сливную трубку, коническую часть со шламовой насадкой, отличающийся тем, что содержит конические тарелки. 2. Гидроциклон по п. 1, отличающийся тем, что конические тарелки установлены на сливном патрубке. 3. Гидроциклон по п. 1, отличающийся тем, что сливной патрубок имеет диаметрально противоположные сверления, расположенные в пространствах между коническими тарелками.(56) 1. Интенсивная очистка жидкостей и газов в технических системах Монография / А.Н.Карташевич, Е.И.Мажугин БГСХА. - Мн. Изд. ООО Красико - Принт, 2002. - С. 131. 36552007.06.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком,сливную камеру со сливным патрубком, коническую часть с прикрепленной к ее вершине шламовой насадкой, сливную трубку, установленную в крышке соосно с цилиндрической частью. Недостатком такой конструкции гидроциклона является низкая эффективность очистки жидкости. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклон содержит конические тарелки. На фигуре показан продольный разрез по оси гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, сливную камеру 4 со сливным патрубком 5, конические тарелки 6, установленные на сливном патрубке 5,сливную трубку 7, установленную в крышке 1 соосно с цилиндрической частью 2, коническую часть 8 с прикрепленной к ее вершине шламовой насадкой 9. Сливной патрубок 5 имеет диаметрально противоположные сверления 10, расположенные в пространствах между коническими тарелками 6. Гидроциклон так же, как и прототип, содержит крышку, цилиндрическую часть с входным патрубком, сливную камеру со сливным патрубком, сливную трубку, коническую часть со шламовой насадкой, но отличается тем, что содержит конические тарелки. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 3 подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче, жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений под действием центробежных сил перемещаются к внутренней поверхности цилиндрической части 2 и далее по конической части 8 к шламовой насадке 9, через которую и выводятся с частью очищаемой жидкости в виде пульпы. Очищаемая жидкость под действием давления в гидроциклоне истекает из него через сливную трубку 7 и попадает в сливную камеру 4, где проходит через конические тарелки 6. Взвешенные загрязнения оседают на тарелки 6 и сползают в шламовое пространство 11 сливной камеры 4, откуда периодически удаляются через патрубок 12. Очищенная жидкость истекает через диаметрально противоположные сверления 10 в сливном патрубке 5. Использование конических тарелок позволяет эффективно удалять из жидкости взвешенные загрязнения и тем самым повысить эффективность очистки жидкости. Преимущество предлагаемой конструкции гидроциклона состоит в повышении эффективности очистки жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
