Установка для очистки и дистилляции воды

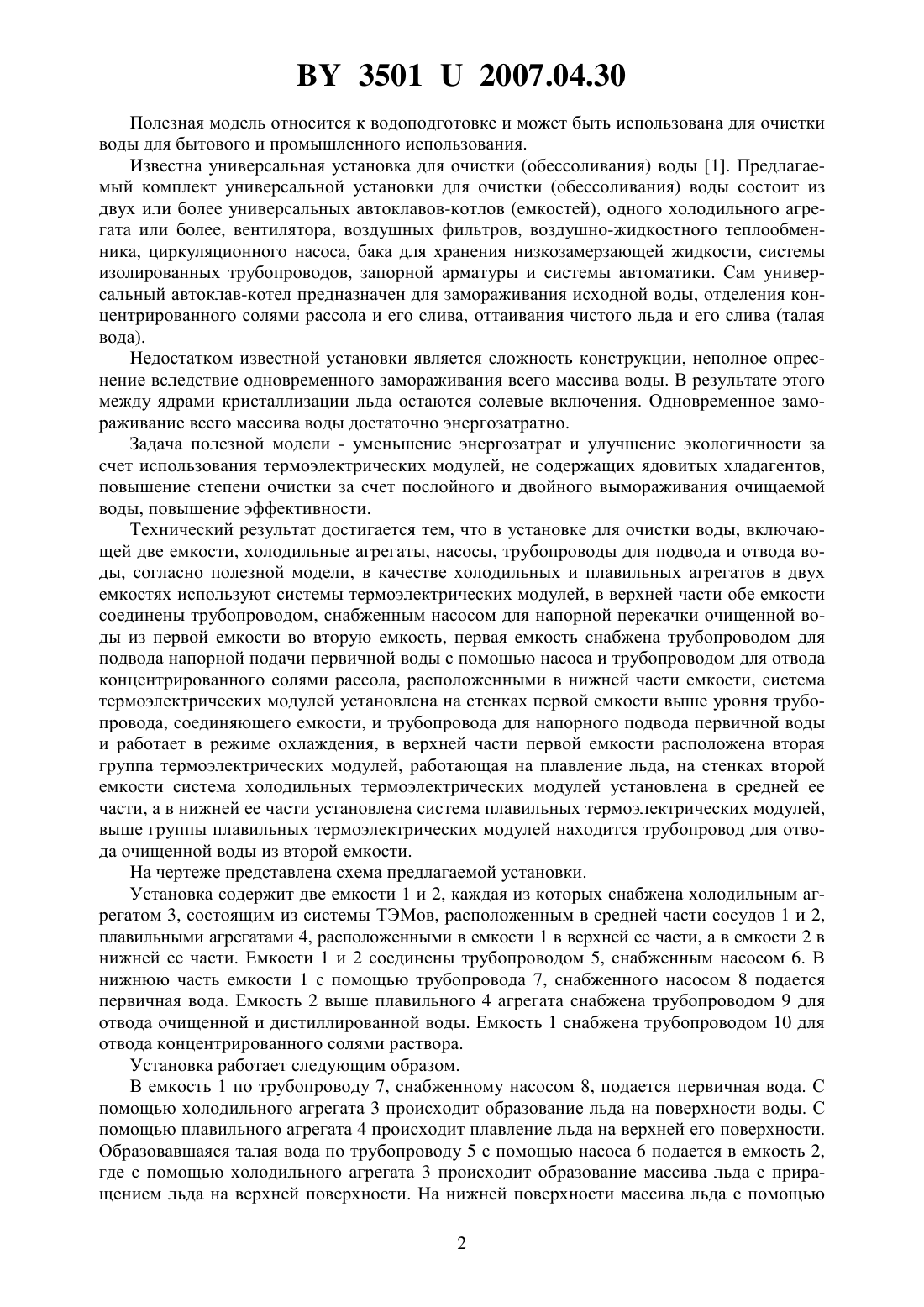

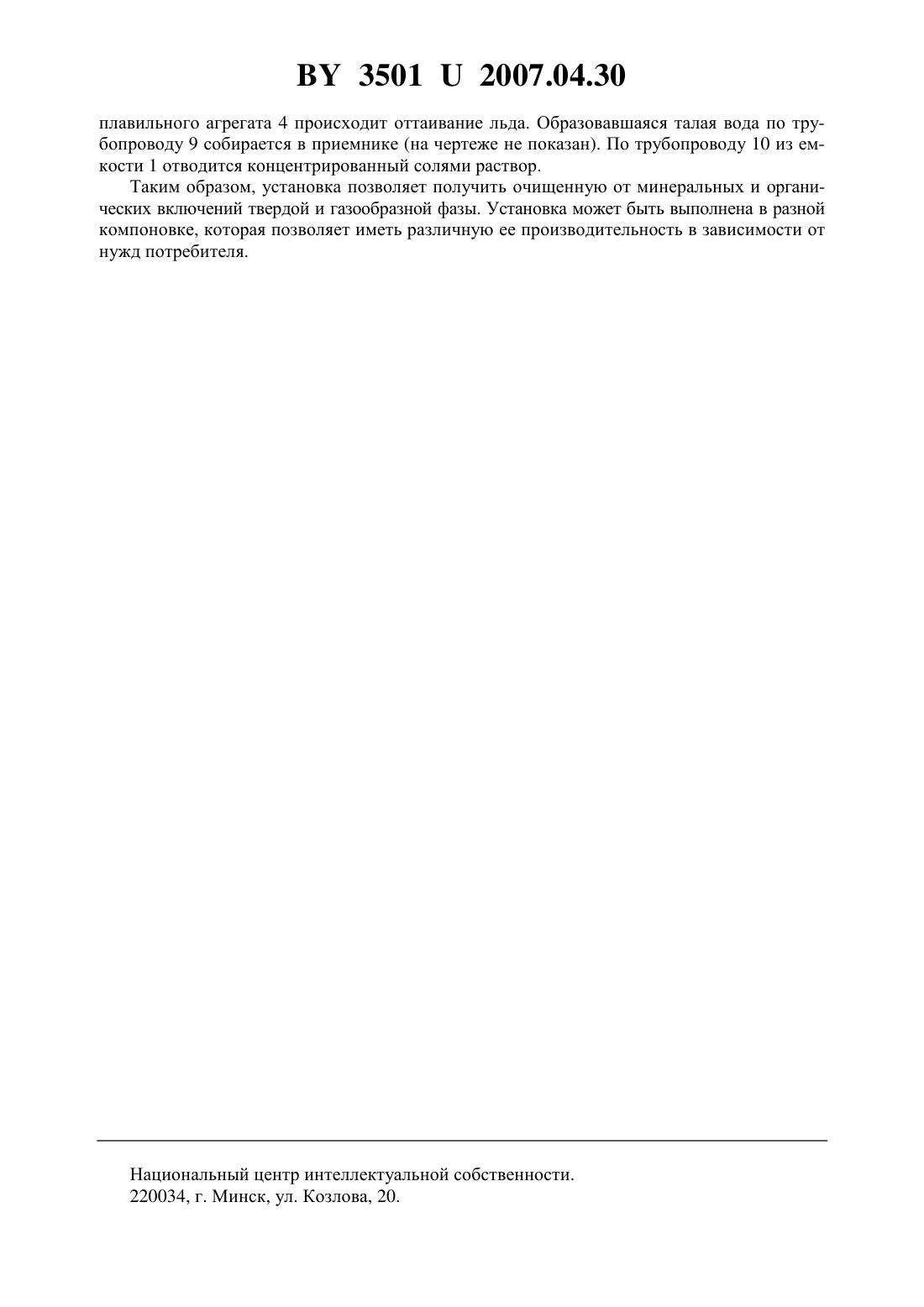

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ОЧИСТКИ И ДИСТИЛЛЯЦИИ ВОДЫ(71) Заявитель Медведев Аркадий Спартакович(72) Автор Медведев Аркадий Спартакович(73) Патентообладатель Медведев Аркадий Спартакович(57) Установка для очистки и дистилляции воды, включающая две емкости, холодильные агрегаты, насосы, трубопроводы для подвода и отвода воды, отличающаяся тем, что в качестве холодильных и плавильных агрегатов в двух емкостях используют системы термоэлектрических модулей, в верхней части обе емкости соединены трубопроводом, снабженным насосом для напорной перекачки очищенной воды из первой емкости во вторую емкость, первая емкость снабжена трубопроводом для подвода напорной подачи первичной воды с помощью насоса и трубопроводом для отвода концентрированного солями рассола, расположенными в нижней части емкости, система термоэлектрических модулей установлена на стенках первой емкости выше уровня трубопровода, соединяющего емкости, и трубопровода для напорного подвода первичной воды и работает в режиме охлаждения, в верхней части первой емкости расположена вторая группа термоэлектрических модулей, работающая на плавление льда, на стенках второй емкости система холодильных термоэлектрических модулей установлена в средней ее части, а в нижней ее части установлена система плавильных термоэлектрических модулей, выше группы плавильных термоэлектрических модулей находится трубопровод для отвода очищенной воды из второй емкости.(56) 1. Заявка на изобретение на получение патента РФ 94032414, МПК С 02 1/22, 1996. 35012007.04.30 Полезная модель относится к водоподготовке и может быть использована для очистки воды для бытового и промышленного использования. Известна универсальная установка для очистки (обессоливания) воды 1. Предлагаемый комплект универсальной установки для очистки (обессоливания) воды состоит из двух или более универсальных автоклавов-котлов (емкостей), одного холодильного агрегата или более, вентилятора, воздушных фильтров, воздушно-жидкостного теплообменника, циркуляционного насоса, бака для хранения низкозамерзающей жидкости, системы изолированных трубопроводов, запорной арматуры и системы автоматики. Сам универсальный автоклав-котел предназначен для замораживания исходной воды, отделения концентрированного солями рассола и его слива, оттаивания чистого льда и его слива (талая вода). Недостатком известной установки является сложность конструкции, неполное опреснение вследствие одновременного замораживания всего массива воды. В результате этого между ядрами кристаллизации льда остаются солевые включения. Одновременное замораживание всего массива воды достаточно энергозатратно. Задача полезной модели - уменьшение энергозатрат и улучшение экологичности за счет использования термоэлектрических модулей, не содержащих ядовитых хладагентов,повышение степени очистки за счет послойного и двойного вымораживания очищаемой воды, повышение эффективности. Технический результат достигается тем, что в установке для очистки воды, включающей две емкости, холодильные агрегаты, насосы, трубопроводы для подвода и отвода воды, согласно полезной модели, в качестве холодильных и плавильных агрегатов в двух емкостях используют системы термоэлектрических модулей, в верхней части обе емкости соединены трубопроводом, снабженным насосом для напорной перекачки очищенной воды из первой емкости во вторую емкость, первая емкость снабжена трубопроводом для подвода напорной подачи первичной воды с помощью насоса и трубопроводом для отвода концентрированного солями рассола, расположенными в нижней части емкости, система термоэлектрических модулей установлена на стенках первой емкости выше уровня трубопровода, соединяющего емкости, и трубопровода для напорного подвода первичной воды и работает в режиме охлаждения, в верхней части первой емкости расположена вторая группа термоэлектрических модулей, работающая на плавление льда, на стенках второй емкости система холодильных термоэлектрических модулей установлена в средней ее части, а в нижней ее части установлена система плавильных термоэлектрических модулей,выше группы плавильных термоэлектрических модулей находится трубопровод для отвода очищенной воды из второй емкости. На чертеже представлена схема предлагаемой установки. Установка содержит две емкости 1 и 2, каждая из которых снабжена холодильным агрегатом 3, состоящим из системы ТЭМов, расположенным в средней части сосудов 1 и 2,плавильными агрегатами 4, расположенными в емкости 1 в верхней ее части, а в емкости 2 в нижней ее части. Емкости 1 и 2 соединены трубопроводом 5, снабженным насосом 6. В нижнюю часть емкости 1 с помощью трубопровода 7, снабженного насосом 8 подается первичная вода. Емкость 2 выше плавильного 4 агрегата снабжена трубопроводом 9 для отвода очищенной и дистиллированной воды. Емкость 1 снабжена трубопроводом 10 для отвода концентрированного солями раствора. Установка работает следующим образом. В емкость 1 по трубопроводу 7, снабженному насосом 8, подается первичная вода. С помощью холодильного агрегата 3 происходит образование льда на поверхности воды. С помощью плавильного агрегата 4 происходит плавление льда на верхней его поверхности. Образовавшаяся талая вода по трубопроводу 5 с помощью насоса 6 подается в емкость 2,где с помощью холодильного агрегата 3 происходит образование массива льда с приращением льда на верхней поверхности. На нижней поверхности массива льда с помощью 2 35012007.04.30 плавильного агрегата 4 происходит оттаивание льда. Образовавшаяся талая вода по трубопроводу 9 собирается в приемнике (на чертеже не показан). По трубопроводу 10 из емкости 1 отводится концентрированный солями раствор. Таким образом, установка позволяет получить очищенную от минеральных и органических включений твердой и газообразной фазы. Установка может быть выполнена в разной компоновке, которая позволяет иметь различную ее производительность в зависимости от нужд потребителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
