Установка для обеззараживания воды

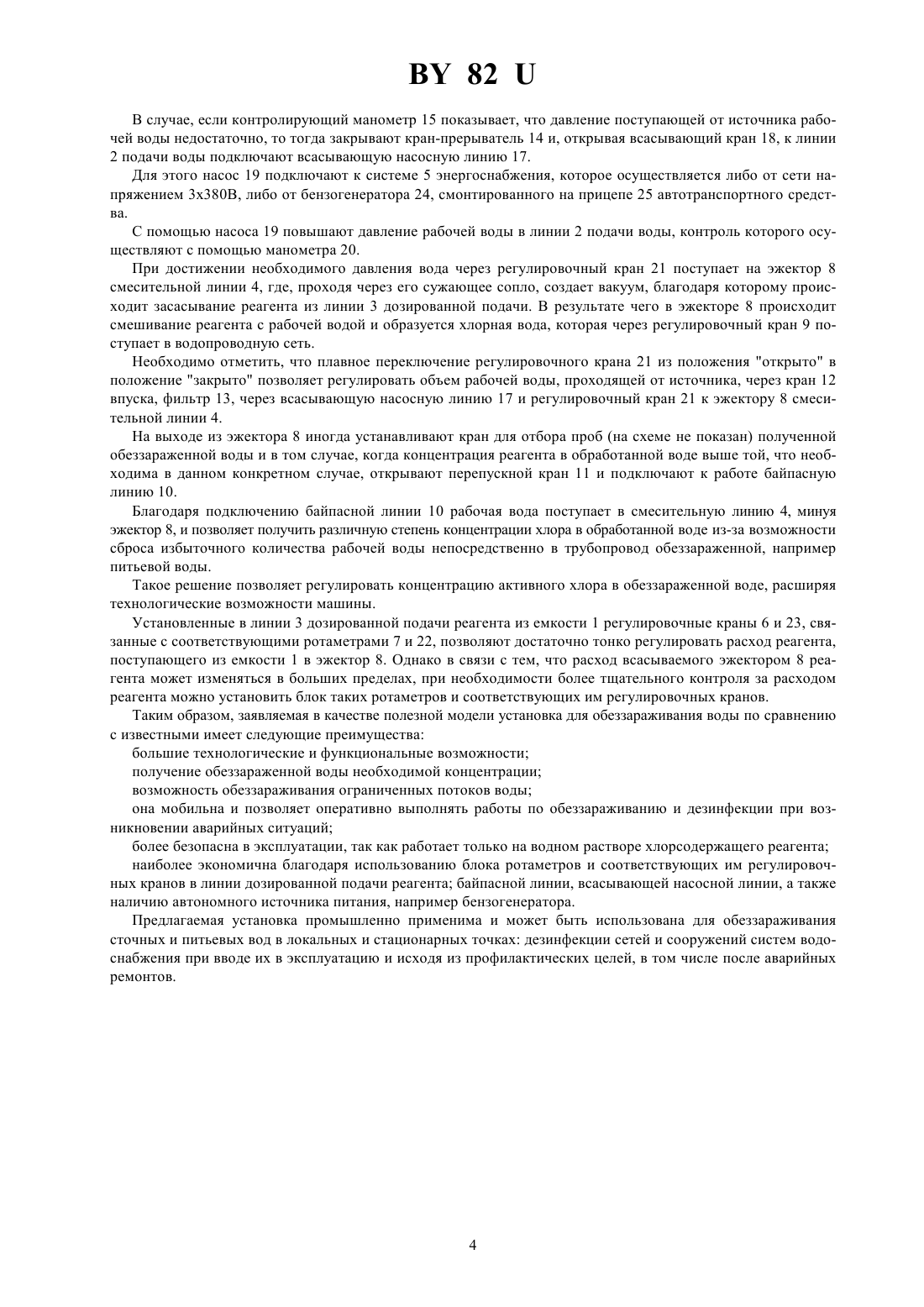

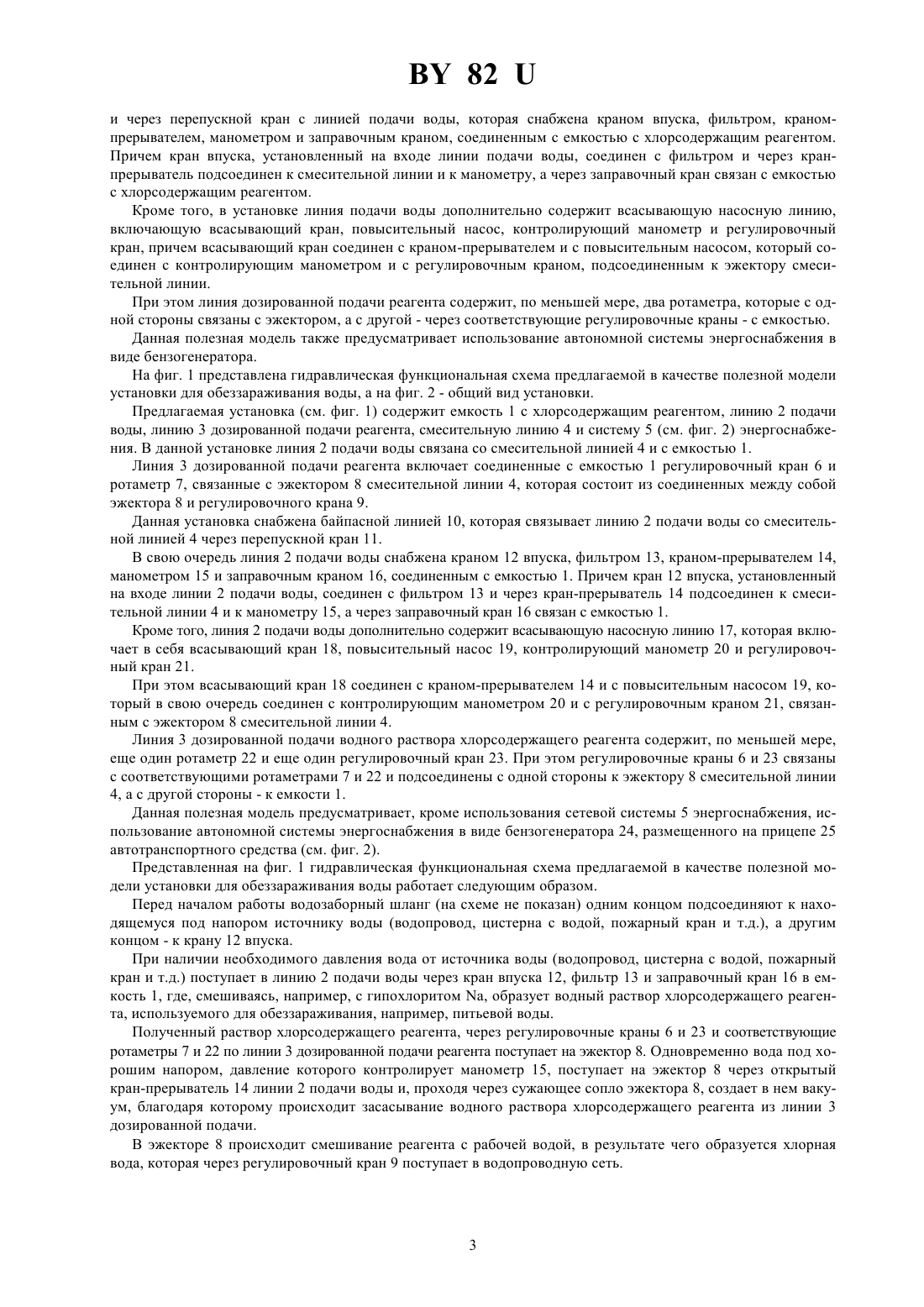

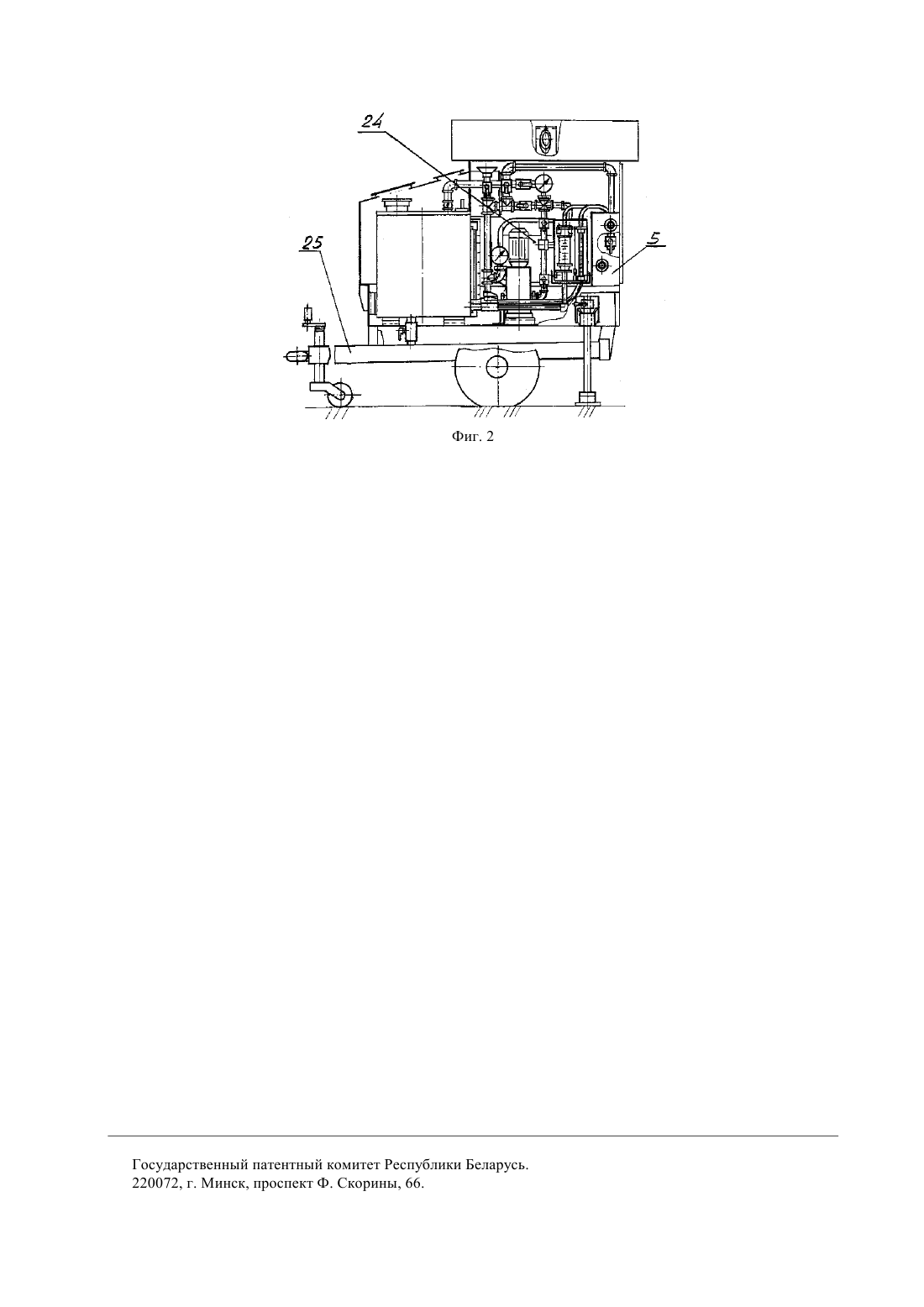

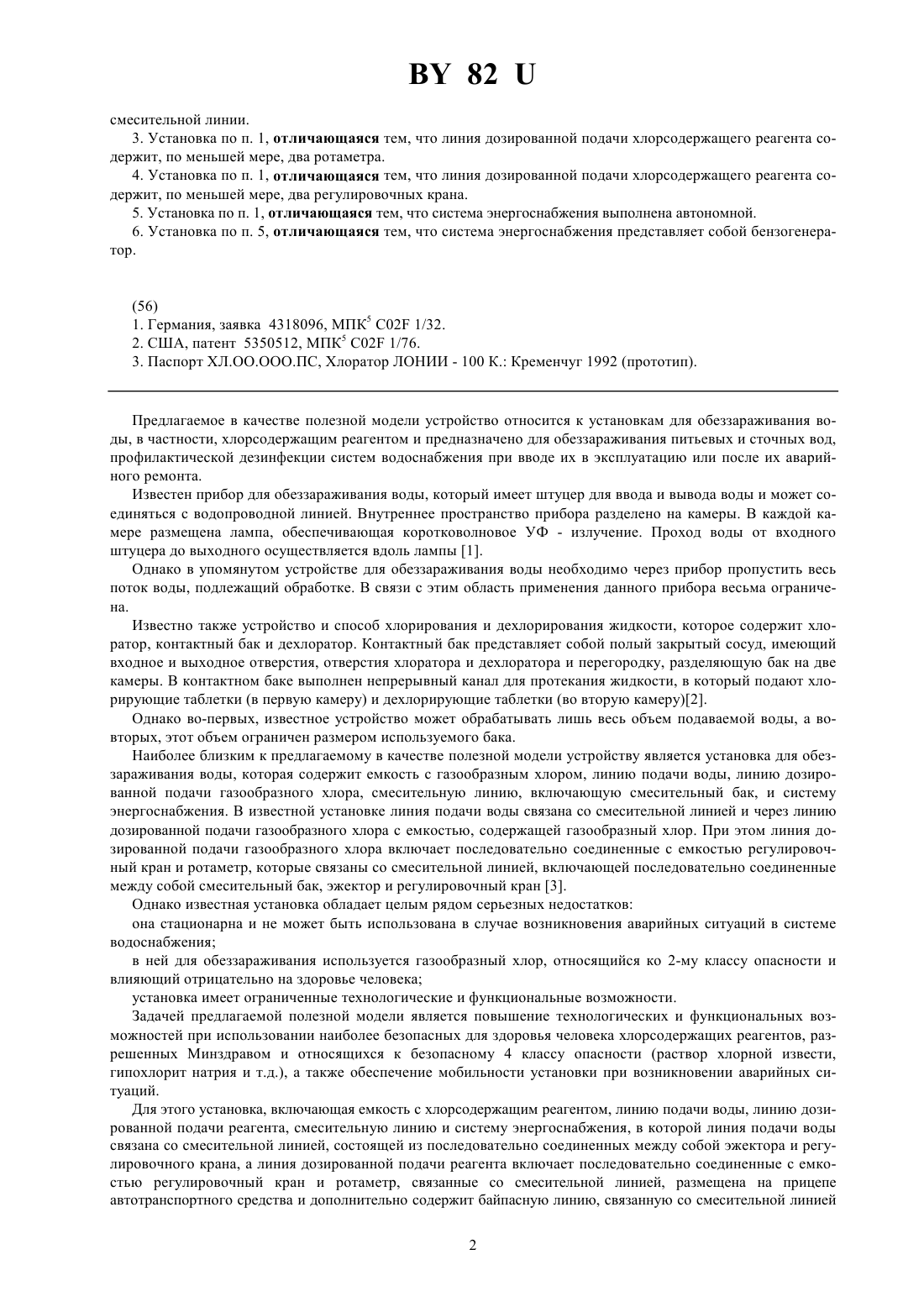

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТАНОВКА ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОДЫ(57) 1. Установка для обеззараживания воды, включающая емкость с хлорсодержащим реагентом, линию подачи воды, линию дозированной подачи реагента, смесительную линию и систему энергоснабжения, в которой линия подачи воды связана со смесительной линией, состоящей из последовательно соединенных между собой эжектора и регулировочного крана, а линия дозированной подачи реагента включает последовательно соединенные с емкостью регулировочный кран и ротаметр, связанные со смесительной линией, отличающаяся тем, что установка размещена на прицепе автотранспортного средства и дополнительно содержит байпасную линию, связанную со смесительной линией и через перепускной кран с линией подачи воды, которая снабжена краном впуска, фильтром, краном-прерывателем, манометром и заправочным краном, соединенным с емкостью с хлорсодержащим реагентом, причем кран впуска, установленный на входе линии подачи воды,соединен с фильтром и через кран-прерыватель подсоединен к смесительной линии и к манометру, а через заправочный кран связан с емкостью с хлорсодержащим реагентом. Фиг. 1 2. Установка по п. 1, отличающаяся тем, что линия подачи воды дополнительно содержит всасывающую насосную линию, включающую всасывающий кран, повысительный насос, контролирующий манометр и регулировочный кран, причем всасывающий кран соединен с краном-прерывателем и с повысительным насосом,который связан с контролирующим манометром и с регулировочным краном, соединенным с эжектором 82 смесительной линии. 3. Установка по п. 1, отличающаяся тем, что линия дозированной подачи хлорсодержащего реагента содержит, по меньшей мере, два ротаметра. 4. Установка по п. 1, отличающаяся тем, что линия дозированной подачи хлорсодержащего реагента содержит, по меньшей мере, два регулировочных крана. 5. Установка по п. 1, отличающаяся тем, что система энергоснабжения выполнена автономной. 6. Установка по п. 5, отличающаяся тем, что система энергоснабжения представляет собой бензогенератор. Предлагаемое в качестве полезной модели устройство относится к установкам для обеззараживания воды, в частности, хлорсодержащим реагентом и предназначено для обеззараживания питьевых и сточных вод,профилактической дезинфекции систем водоснабжения при вводе их в эксплуатацию или после их аварийного ремонта. Известен прибор для обеззараживания воды, который имеет штуцер для ввода и вывода воды и может соединяться с водопроводной линией. Внутреннее пространство прибора разделено на камеры. В каждой камере размещена лампа, обеспечивающая коротковолновое УФ - излучение. Проход воды от входного штуцера до выходного осуществляется вдоль лампы 1. Однако в упомянутом устройстве для обеззараживания воды необходимо через прибор пропустить весь поток воды, подлежащий обработке. В связи с этим область применения данного прибора весьма ограничена. Известно также устройство и способ хлорирования и дехлорирования жидкости, которое содержит хлоратор, контактный бак и дехлоратор. Контактный бак представляет собой полый закрытый сосуд, имеющий входное и выходное отверстия, отверстия хлоратора и дехлоратора и перегородку, разделяющую бак на две камеры. В контактном баке выполнен непрерывный канал для протекания жидкости, в который подают хлорирующие таблетки (в первую камеру) и дехлорирующие таблетки (во вторую камеру)2. Однако во-первых, известное устройство может обрабатывать лишь весь объем подаваемой воды, а вовторых, этот объем ограничен размером используемого бака. Наиболее близким к предлагаемому в качестве полезной модели устройству является установка для обеззараживания воды, которая содержит емкость с газообразным хлором, линию подачи воды, линию дозированной подачи газообразного хлора, смесительную линию, включающую смесительный бак, и систему энергоснабжения. В известной установке линия подачи воды связана со смесительной линией и через линию дозированной подачи газообразного хлора с емкостью, содержащей газообразный хлор. При этом линия дозированной подачи газообразного хлора включает последовательно соединенные с емкостью регулировочный кран и ротаметр, которые связаны со смесительной линией, включающей последовательно соединенные между собой смесительный бак, эжектор и регулировочный кран 3. Однако известная установка обладает целым рядом серьезных недостатков она стационарна и не может быть использована в случае возникновения аварийных ситуаций в системе водоснабжения в ней для обеззараживания используется газообразный хлор, относящийся ко 2-муклассу опасности и влияющий отрицательно на здоровье человека установка имеет ограниченные технологические и функциональные возможности. Задачей предлагаемой полезной модели является повышение технологических и функциональных возможностей при использовании наиболее безопасных для здоровья человека хлорсодержащих реагентов, разрешенных Минздравом и относящихся к безопасному 4 классу опасности (раствор хлорной извести,гипохлорит натрия и т.д.), а также обеспечение мобильности установки при возникновении аварийных ситуаций. Для этого установка, включающая емкость с хлорсодержащим реагентом, линию подачи воды, линию дозированной подачи реагента, смесительную линию и систему энергоснабжения, в которой линия подачи воды связана со смесительной линией, состоящей из последовательно соединенных между собой эжектора и регулировочного крана, а линия дозированной подачи реагента включает последовательно соединенные с емкостью регулировочный кран и ротаметр, связанные со смесительной линией, размещена на прицепе автотранспортного средства и дополнительно содержит байпасную линию, связанную со смесительной линией 2 82 и через перепускной кран с линией подачи воды, которая снабжена краном впуска, фильтром, краномпрерывателем, манометром и заправочным краном, соединенным с емкостью с хлорсодержащим реагентом. Причем кран впуска, установленный на входе линии подачи воды, соединен с фильтром и через кранпрерыватель подсоединен к смесительной линии и к манометру, а через заправочный кран связан с емкостью с хлорсодержащим реагентом. Кроме того, в установке линия подачи воды дополнительно содержит всасывающую насосную линию,включающую всасывающий кран, повысительный насос, контролирующий манометр и регулировочный кран, причем всасывающий кран соединен с краном-прерывателем и с повысительным насосом, который соединен с контролирующим манометром и с регулировочным краном, подсоединенным к эжектору смесительной линии. При этом линия дозированной подачи реагента содержит, по меньшей мере, два ротаметра, которые с одной стороны связаны с эжектором, а с другой - через соответствующие регулировочные краны - с емкостью. Данная полезная модель также предусматривает использование автономной системы энергоснабжения в виде бензогенератора. На фиг. 1 представлена гидравлическая функциональная схема предлагаемой в качестве полезной модели установки для обеззараживания воды, а на фиг. 2 - общий вид установки. Предлагаемая установка (см. фиг. 1) содержит емкость 1 с хлорсодержащим реагентом, линию 2 подачи воды, линию 3 дозированной подачи реагента, смесительную линию 4 и систему 5 (см. фиг. 2) энергоснабжения. В данной установке линия 2 подачи воды связана со смесительной линией 4 и с емкостью 1. Линия 3 дозированной подачи реагента включает соединенные с емкостью 1 регулировочный кран 6 и ротаметр 7, связанные с эжектором 8 смесительной линии 4, которая состоит из соединенных между собой эжектора 8 и регулировочного крана 9. Данная установка снабжена байпасной линией 10, которая связывает линию 2 подачи воды со смесительной линией 4 через перепускной кран 11. В свою очередь линия 2 подачи воды снабжена краном 12 впуска, фильтром 13, краном-прерывателем 14,манометром 15 и заправочным краном 16, соединенным с емкостью 1. Причем кран 12 впуска, установленный на входе линии 2 подачи воды, соединен с фильтром 13 и через кран-прерыватель 14 подсоединен к смесительной линии 4 и к манометру 15, а через заправочный кран 16 связан с емкостью 1. Кроме того, линия 2 подачи воды дополнительно содержит всасывающую насосную линию 17, которая включает в себя всасывающий кран 18, повысительный насос 19, контролирующий манометр 20 и регулировочный кран 21. При этом всасывающий кран 18 соединен с краном-прерывателем 14 и с повысительным насосом 19, который в свою очередь соединен с контролирующим манометром 20 и с регулировочным краном 21, связанным с эжектором 8 смесительной линии 4. Линия 3 дозированной подачи водного раствора хлорсодержащего реагента содержит, по меньшей мере,еще один ротаметр 22 и еще один регулировочный кран 23. При этом регулировочные краны 6 и 23 связаны с соответствующими ротаметрами 7 и 22 и подсоединены с одной стороны к эжектору 8 смесительной линии 4, а с другой стороны - к емкости 1. Данная полезная модель предусматривает, кроме использования сетевой системы 5 энергоснабжения, использование автономной системы энергоснабжения в виде бензогенератора 24, размещенного на прицепе 25 автотранспортного средства (см. фиг. 2). Представленная на фиг. 1 гидравлическая функциональная схема предлагаемой в качестве полезной модели установки для обеззараживания воды работает следующим образом. Перед началом работы водозаборный шланг (на схеме не показан) одним концом подсоединяют к находящемуся под напором источнику воды (водопровод, цистерна с водой, пожарный кран и т.д.), а другим концом - к крану 12 впуска. При наличии необходимого давления вода от источника воды (водопровод, цистерна с водой, пожарный кран и т.д.) поступает в линию 2 подачи воды через кран впуска 12, фильтр 13 и заправочный кран 16 в емкость 1, где, смешиваясь, например, с гипохлоритом , образует водный раствор хлорсодержащего реагента, используемого для обеззараживания, например, питьевой воды. Полученный раствор хлорсодержащего реагента, через регулировочные краны 6 и 23 и соответствующие ротаметры 7 и 22 по линии 3 дозированной подачи реагента поступает на эжектор 8. Одновременно вода под хорошим напором, давление которого контролирует манометр 15, поступает на эжектор 8 через открытый кран-прерыватель 14 линии 2 подачи воды и, проходя через сужающее сопло эжектора 8, создает в нем вакуум, благодаря которому происходит засасывание водного раствора хлорсодержащего реагента из линии 3 дозированной подачи. В эжекторе 8 происходит смешивание реагента с рабочей водой, в результате чего образуется хлорная вода, которая через регулировочный кран 9 поступает в водопроводную сеть. 82 В случае, если контролирующий манометр 15 показывает, что давление поступающей от источника рабочей воды недостаточно, то тогда закрывают кран-прерыватель 14 и, открывая всасывающий кран 18, к линии 2 подачи воды подключают всасывающую насосную линию 17. Для этого насос 19 подключают к системе 5 энергоснабжения, которое осуществляется либо от сети напряжением 3 х 380 В, либо от бензогенератора 24, смонтированного на прицепе 25 автотранспортного средства. С помощью насоса 19 повышают давление рабочей воды в линии 2 подачи воды, контроль которого осуществляют с помощью манометра 20. При достижении необходимого давления вода через регулировочный кран 21 поступает на эжектор 8 смесительной линии 4, где, проходя через его сужающее сопло, создает вакуум, благодаря которому происходит засасывание реагента из линии 3 дозированной подачи. В результате чего в эжекторе 8 происходит смешивание реагента с рабочей водой и образуется хлорная вода, которая через регулировочный кран 9 поступает в водопроводную сеть. Необходимо отметить, что плавное переключение регулировочного крана 21 из положения открыто в положение закрыто позволяет регулировать объем рабочей воды, проходящей от источника, через кран 12 впуска, фильтр 13, через всасывающую насосную линию 17 и регулировочный кран 21 к эжектору 8 смесительной линии 4. На выходе из эжектора 8 иногда устанавливают кран для отбора проб (на схеме не показан) полученной обеззараженной воды и в том случае, когда концентрация реагента в обработанной воде выше той, что необходима в данном конкретном случае, открывают перепускной кран 11 и подключают к работе байпасную линию 10. Благодаря подключению байпасной линии 10 рабочая вода поступает в смесительную линию 4, минуя эжектор 8, и позволяет получить различную степень концентрации хлора в обработанной воде из-за возможности сброса избыточного количества рабочей воды непосредственно в трубопровод обеззараженной, например питьевой воды. Такое решение позволяет регулировать концентрацию активного хлора в обеззараженной воде, расширяя технологические возможности машины. Установленные в линии 3 дозированной подачи реагента из емкости 1 регулировочные краны 6 и 23, связанные с соответствующими ротаметрами 7 и 22, позволяют достаточно тонко регулировать расход реагента,поступающего из емкости 1 в эжектор 8. Однако в связи с тем, что расход всасываемого эжектором 8 реагента может изменяться в больших пределах, при необходимости более тщательного контроля за расходом реагента можно установить блок таких ротаметров и соответствующих им регулировочных кранов. Таким образом, заявляемая в качестве полезной модели установка для обеззараживания воды по сравнению с известными имеет следующие преимущества большие технологические и функциональные возможности получение обеззараженной воды необходимой концентрации возможность обеззараживания ограниченных потоков воды она мобильна и позволяет оперативно выполнять работы по обеззараживанию и дезинфекции при возникновении аварийных ситуаций более безопасна в эксплуатации, так как работает только на водном растворе хлорсодержащего реагента наиболее экономична благодаря использованию блока ротаметров и соответствующих им регулировочных кранов в линии дозированной подачи реагента байпасной линии, всасывающей насосной линии, а также наличию автономного источника питания, например бензогенератора. Предлагаемая установка промышленно применима и может быть использована для обеззараживания сточных и питьевых вод в локальных и стационарных точках дезинфекции сетей и сооружений систем водоснабжения при вводе их в эксплуатацию и исходя из профилактических целей, в том числе после аварийных ремонтов. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
