Аппарат водогрейный

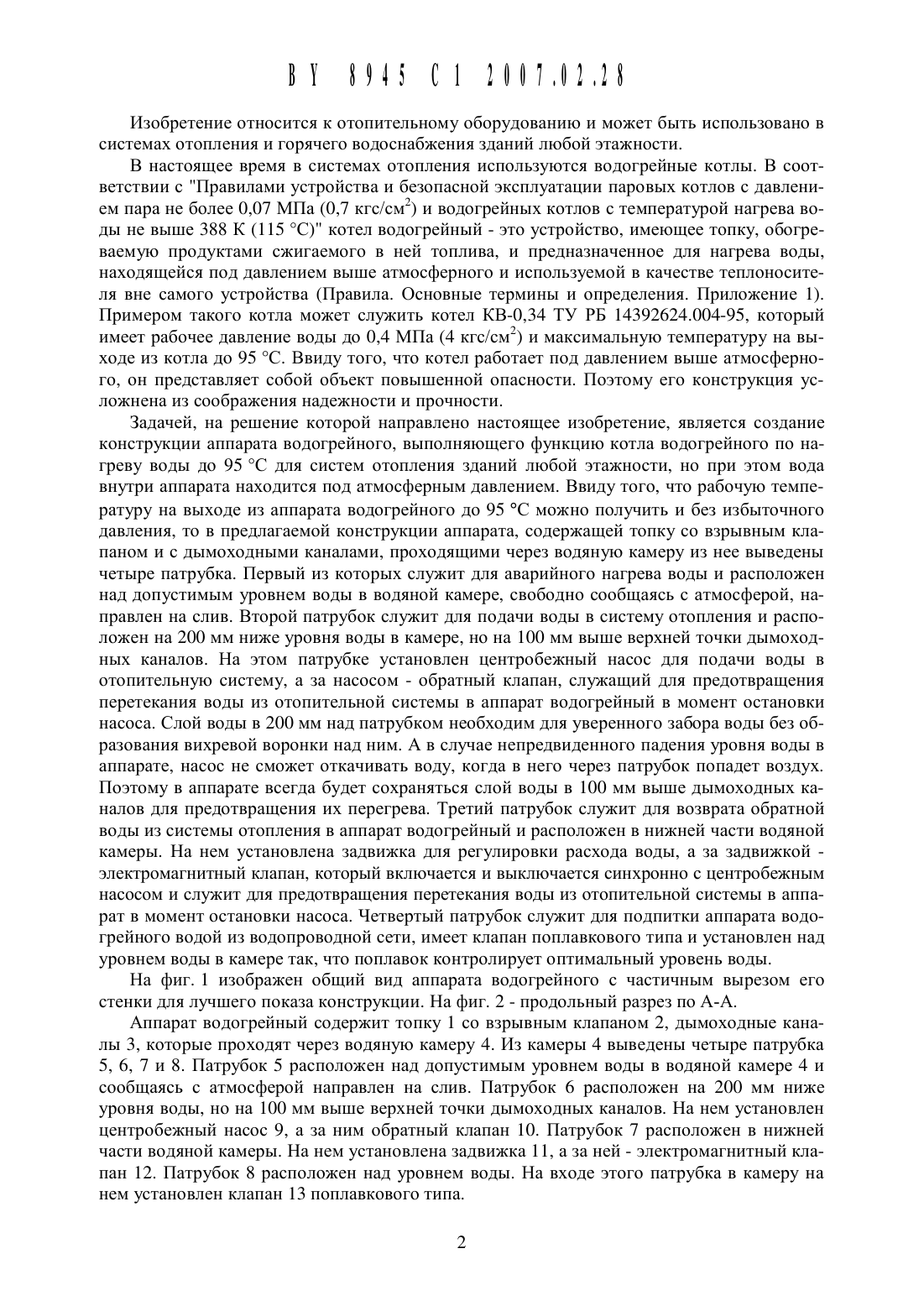

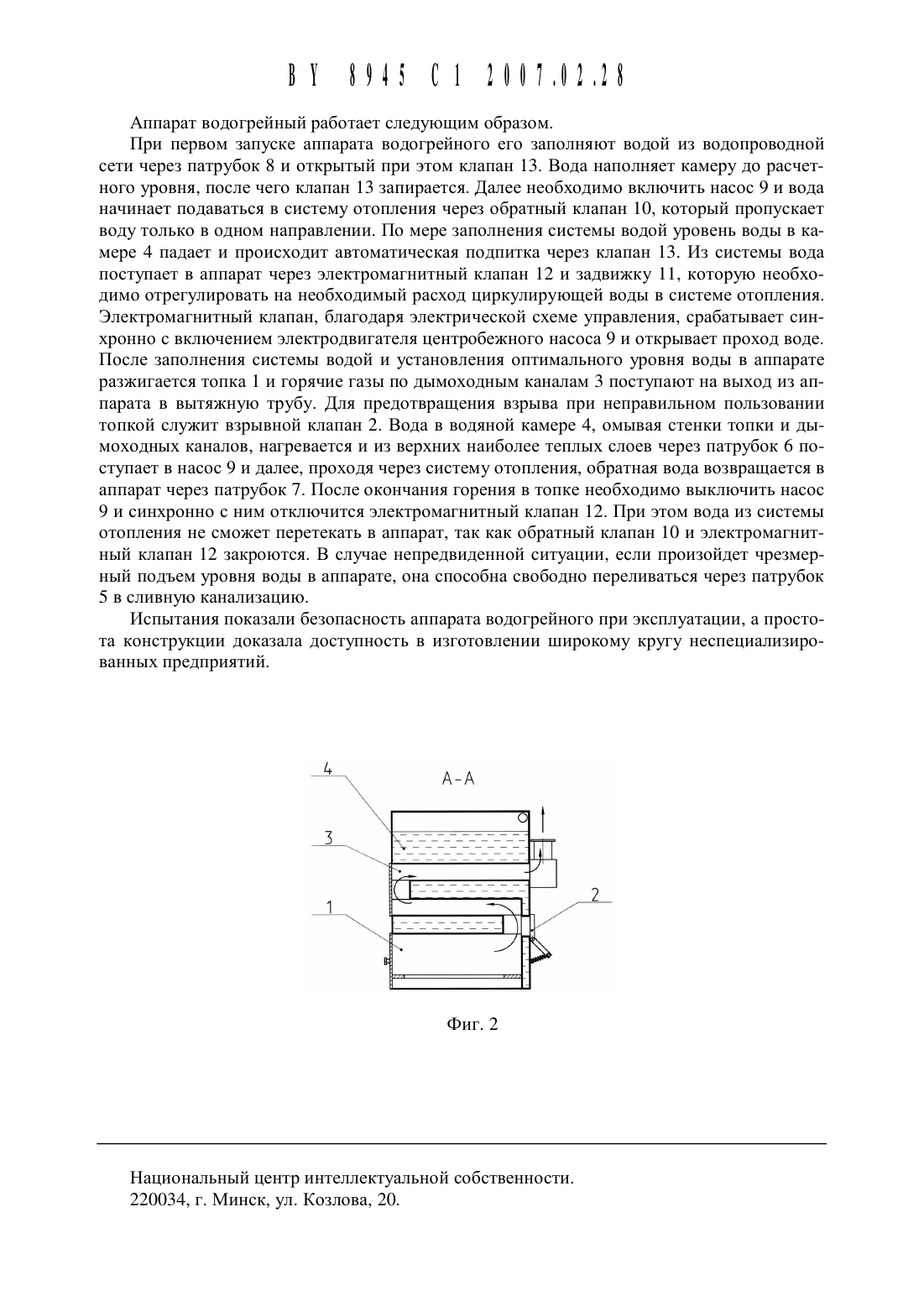

51)г 24 н 111 в НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пинский опь 1 тно-механический завод (ВУ)(72) Авторы Брухан Леонид Николае вич Полюхович Николай Николаевич (ВУ)(73) Патентообладатель Открытое акционерное общество Пинский опь 1 тно-меха нический завод (ВУ)Аппарат водогрейный содержит топку со взрывным клапаном и с дымоходными каналами, проходящими через водяную камеру, из которой выведены четыре патрубка, первый из которых, предназначенный для аварийного перелива воды, расположен над допустимым уровнем воды в водяной камере и, свободно сообщаясь с атмосферой, направлен на слив, второй патрубок, предназначенный для подачи воды в систему отопления, расположен на 200 мм ниже уровня воды в камере, но на 100 мм выше верхней точки дымоходных каналов и подведен к Центробежному насосу, за которым установлен обратный клапан,третий патрубок, предназначенный для возврата воды из системы отопления в аппарат водогрейный, расположен в нижней части водяной камеры и подведен к задвижке, за которой установлен клапан, например электромагнитный, с возможностью синхронного включения с центробежным насосом, четвертый патрубок, предназначенный для подпитки аппарата водогрейного водой из водопроводной сети и имеющий клапан поплавкового типа, установлен над уровнем воды в камере.Изобретение относится К отопительному оборудованию и может быть использовано в системах отопления и горячего водоснабжения зданий любой этажности.В настоящее время в системах отопления используются водогрейные котлы. В соответствии с Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (О,7 кгс/см 2) и водогрейных котлов с температурой нагрева водь 1 не выше 388 К (115 С) котел водогрейный - это устройство, имеющее топку, обогреваемую продуктами сжигаемого в ней топлива, и предназначенное для нагрева воды,находящейся под давлением выще атмосферного и используемой в Качестве теплоносителя вне самого устройства (Правила. Основные термины и определения. Приложение 1). Примером такого котла может служить котел КВ-0,34 ТУ РБ 14392624.004-95, который имеет рабочее давление воды до 0,4 МПа (4 кгс/см 2) и максимальную температуру на вь 1 ходе из котла до 95 С. Ввиду того, что котел работает под давлением выще атмосферного, он представляет собой объект повыщенной опасности. Поэтому его конструкция усложнена из соображения надежности и прочности.Задачей, на рещение которой направлено настоящее изобретение, является создание конструкции аппарата водогрейного, выполняющего функцию котла водогрейного по нагреву воды до 95 С для систем отопления зданий любой этажности, но при этом вода внутри аппарата находится под атмосферным давлением. Ввиду того, что рабочую температуру на выходе из аппарата водогрейного до 95 С можно получить и без избыточного давления, то в предлагаемой конструкции аппарата, содержащей топку со взрывным клапаном и с дымоходными каналами, проходящими через водяную камеру из нее выведены четыре патрубка. Первый из которых служит для аварийного нагрева воды и расположен над допустимым уровнем воды в водяной камере, свободно сообщаясь с атмосферой, направлен на слив. Второй патрубок служит для подачи воды в систему отопления и расположен на 200 мм ниже уровня воды в камере, но на 100 мм выще верхней точки дь 1 моходнь 1 х каналов. На этом патрубке установлен центробежный насос для подачи воды в отопительную систему, а за насосом - обратный клапан, служащий для предотвращения перетекания воды из отопительной системы в аппарат водогрейный в момент остановки насоса. Слой воды в 200 мм над патрубком необходим для уверенного забора воды без образования вихревой воронки над ним. А в случае непредвиденного падения уровня воды в аппарате, насос не сможет откачивать воду, когда в него через патрубок попадет воздух. Поэтому в аппарате всегда будет сохраняться слой воды в 100 мм выще дымоходных каналов для предотвращения их перегрева. Третий патрубок служит для возврата обратной воды из системы отопления в аппарат водогрейный и расположен в нижней части водяной камеры. На нем установлена задвижка для регулировки расхода воды, а за задвижкой электромагнитный клапан, который включается и выключается синхронно с центробежным насосом и служит для предотвращения перетекания воды из отопительной системы в аппарат в момент остановки насоса. Четвертый патрубок служит для подпитки аппарата водогрейного водой из водопроводной сети, имеет клапан поплавкового типа и установлен над уровнем воды в камере так, что поплавок контролирует оптимальный уровень воды.На фиг. 1 изображен общий вид аппарата водогрейного с частичным вырезом его стенки для лучщего показа конструкции. На фиг. 2 - продольный разрез по А-А.Аппарат водогрейный содержит топку 1 со взрывным клапаном 2, дымоходные каналь 1 3, которые проходят через водяную камеру 4. Из камеры 4 выведены четыре патрубка 5, 6, 7 и 8. Патрубок 5 расположен над допустимым уровнем воды в водяной камере 4 и сообщаясь с атмосферой направлен на слив. Патрубок 6 расположен на 200 мм ниже уровня воды, но на 100 мм выще верхней точки дымоходных каналов. На нем установлен центробежный насос 9, а за ним обратный клапан 10. Патрубок 7 расположен в нижней части водяной камеры. На нем установлена задвижка 11, а за ней - электромагнитный клапан 12. Патрубок 8 расположен над уровнем воды. На входе этого патрубка в камеру на нем установлен клапан 13 поплавкового типа.Аппарат водогрейный работает следующим образом.При первом запуске аппарата водогрейного его заполняют водой из водопроводной сети через патрубок 8 И открытый при этом клапан 13. Вода наполняет камеру до расчетного уровня, после Чего клапан 13 запирается. Далее необходимо включить насос 9 И вода начинает подаваться в систему отопления через обратный клапан 10, который пропускает воду только в одном направлении. По мере заполнения системы водой уровень воды в камере 4 падает и происходит автоматическая подпитка через клапан 13. Из системы вода поступает в аппарат через электромагнитный клапан 12 и задвижку 11, которую необходимо отрегулировать на необходимый расход циркулирующей воды в системе отопления. Электромагнитный клапан, благодаря электрической схеме управления, срабатывает синхронно с включением электродвигателя центробежного насоса 9 и открывает проход воде. После заполнения системы водой и установления оптимального уровня воды в аппарате разжигается топка 1 и горячие газы по дымоходным каналам 3 поступают на выход из аппарата в вытяжную трубу. Для предотвращения взрыва при неправильном пользовании топкой служит взрывной клапан 2. Вода в водяной камере 4, омывая стенки топки и дь 1 моходных каналов, нагревается и из верхних наиболее теплых слоев через патрубок 6 поступает в насос 9 и далее, проходя через систему отопления, обратная вода возвращается в аппарат через патрубок 7. После окончания горения в топке необходимо выключить насос 9 и синхронно с ним отключится электромагнитный клапан 12. При этом вода из системы отопления не сможет перетекать в аппарат, так как обратный клапан 10 и электромагнитный клапан 12 закроются. В случае непредвиденной ситуации, если произойдет чрезмерный подъем уровня воды в аппарате, она способна свободно переливаться через патрубок 5 в сливную канализацию.Испытания показали безопасность аппарата водогрейного при эксплуатации, а простота конструкции доказала доступность в изготовлении широкому кругу неспециализированных предприятий.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
