Устройство для дегазации отвалов полигонов твердых бытовых отходов

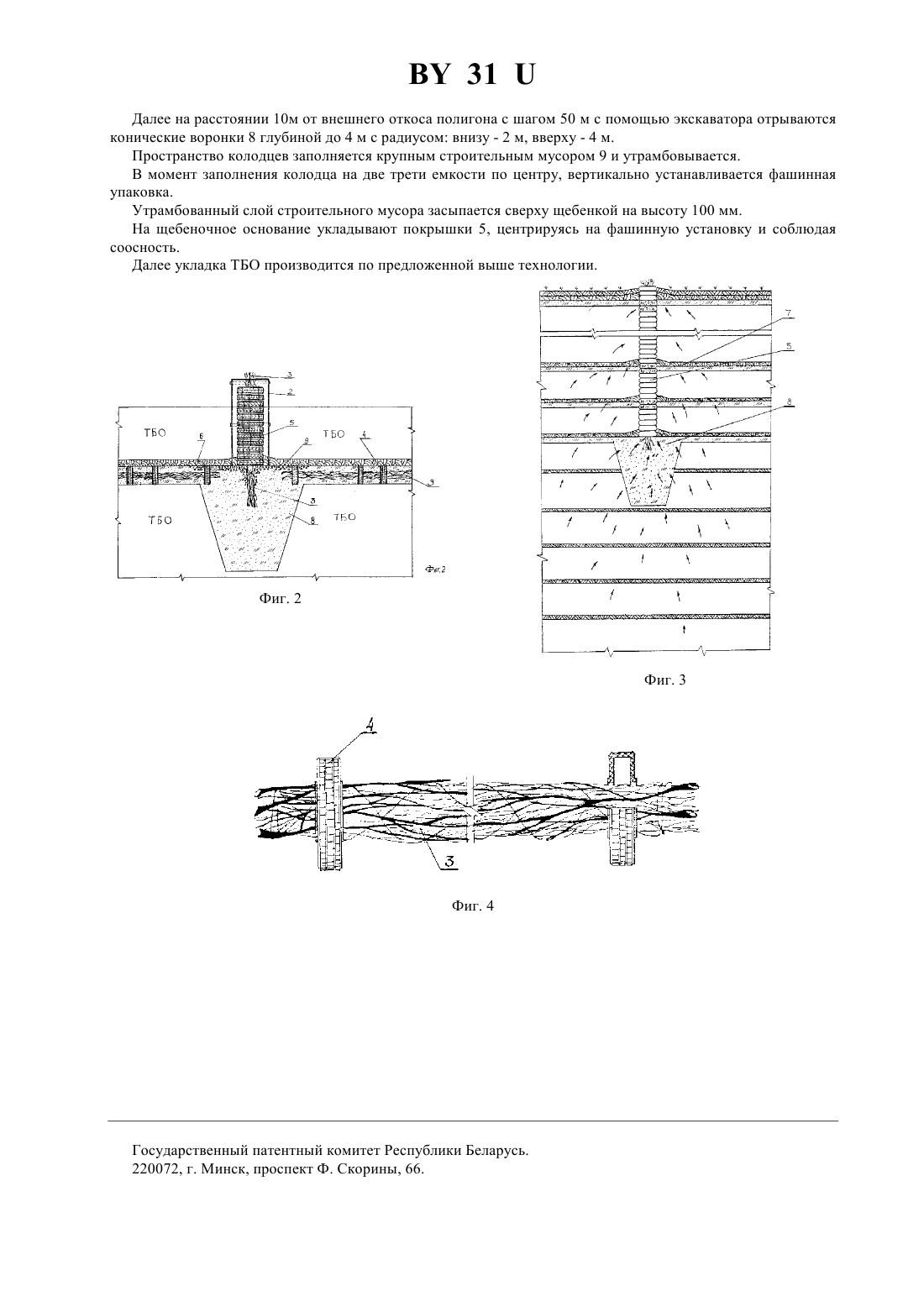

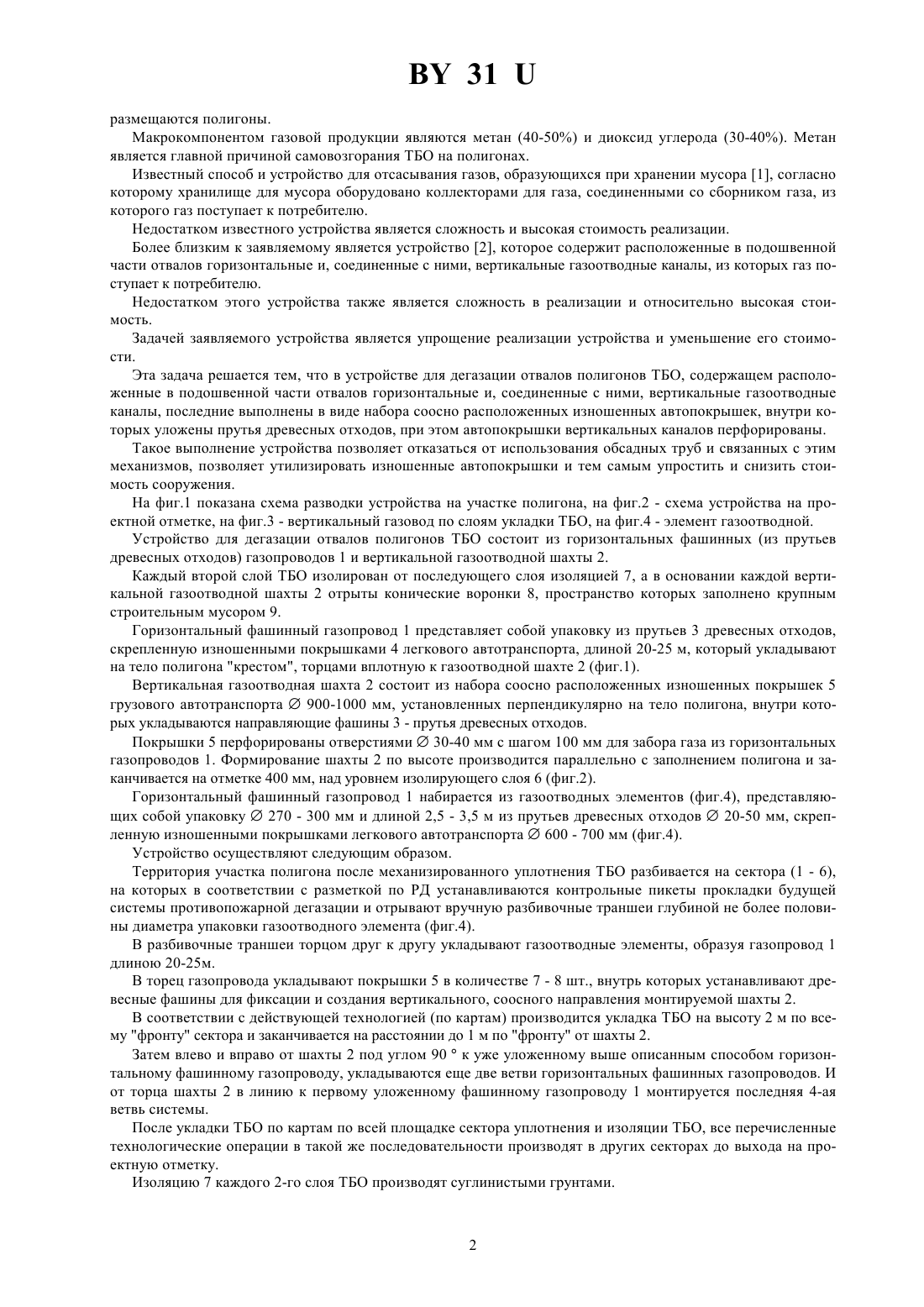

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ ОТВАЛОВ ПОЛИГОНОВ ТВЕРДЫХ БЫТОВЫХ ОТХОДОВ(57) Устройство для дегазации отвалов полигонов твердых бытовых отходов, содержащее, расположенные в подошвенной части отвалов, в слое обеспечивающем дренаж воды, горизонтальные и, соединенные с ними,вертикальные газоотводные каналы, отличающееся тем, что горизонтальные и вертикальные газоотводные каналы выполнены в виде набора соосно расположенных изношенных автопокрышек, внутри которых уложены прутья древесных отходов, при этом автопокрышки вертикальных каналов перфорированы. Устройство предназначено для противопожарной дегазации полигонов твердых бытовых отходов (ТБО). Самовозгорание ТБО - самое распространенное явление на полигонах. Продукты минерализации ТБО в виде газовых смесей распространяются в атмосфере, гидросфере и фитосфере природных экосистем, где 31 размещаются полигоны. Макрокомпонентом газовой продукции являются метан (40-50) и диоксид углерода (30-40). Метан является главной причиной самовозгорания ТБО на полигонах. Известный способ и устройство для отсасывания газов, образующихся при хранении мусора 1, согласно которому хранилище для мусора оборудовано коллекторами для газа, соединенными со сборником газа, из которого газ поступает к потребителю. Недостатком известного устройства является сложность и высокая стоимость реализации. Более близким к заявляемому является устройство 2, которое содержит расположенные в подошвенной части отвалов горизонтальные и, соединенные с ними, вертикальные газоотводные каналы, из которых газ поступает к потребителю. Недостатком этого устройства также является сложность в реализации и относительно высокая стоимость. Задачей заявляемого устройства является упрощение реализации устройства и уменьшение его стоимости. Эта задача решается тем, что в устройстве для дегазации отвалов полигонов ТБО, содержащем расположенные в подошвенной части отвалов горизонтальные и, соединенные с ними, вертикальные газоотводные каналы, последние выполнены в виде набора соосно расположенных изношенных автопокрышек, внутри которых уложены прутья древесных отходов, при этом автопокрышки вертикальных каналов перфорированы. Такое выполнение устройства позволяет отказаться от использования обсадных труб и связанных с этим механизмов, позволяет утилизировать изношенные автопокрышки и тем самым упростить и снизить стоимость сооружения. На фиг.1 показана схема разводки устройства на участке полигона, на фиг.2 - схема устройства на проектной отметке, на фиг.3 - вертикальный газовод по слоям укладки ТБО, на фиг.4 - элемент газоотводной. Устройство для дегазации отвалов полигонов ТБО состоит из горизонтальных фашинных (из прутьев древесных отходов) газопроводов 1 и вертикальной газоотводной шахты 2. Каждый второй слой ТБО изолирован от последующего слоя изоляцией 7, а в основании каждой вертикальной газоотводной шахты 2 отрыты конические воронки 8, пространство которых заполнено крупным строительным мусором 9. Горизонтальный фашинный газопровод 1 представляет собой упаковку из прутьев 3 древесных отходов,скрепленную изношенными покрышками 4 легкового автотранспорта, длиной 20-25 м, который укладывают на тело полигона крестом, торцами вплотную к газоотводной шахте 2 (фиг.1). Вертикальная газоотводная шахта 2 состоит из набора соосно расположенных изношенных покрышек 5 грузового автотранспорта 900-1000 мм, установленных перпендикулярно на тело полигона, внутри которых укладываются направляющие фашины 3 - прутья древесных отходов. Покрышки 5 перфорированы отверстиями 30-40 мм с шагом 100 мм для забора газа из горизонтальных газопроводов 1. Формирование шахты 2 по высоте производится параллельно с заполнением полигона и заканчивается на отметке 400 мм, над уровнем изолирующего слоя 6 (фиг.2). Горизонтальный фашинный газопровод 1 набирается из газоотводных элементов (фиг.4), представляющих собой упаковку 270 - 300 мм и длиной 2,5 - 3,5 м из прутьев древесных отходов 20-50 мм, скрепленную изношенными покрышками легкового автотранспорта 600 - 700 мм (фиг.4). Устройство осуществляют следующим образом. Территория участка полигона после механизированного уплотнения ТБО разбивается на сектора (1 - 6),на которых в соответствии с разметкой по РД устанавливаются контрольные пикеты прокладки будущей системы противопожарной дегазации и отрывают вручную разбивочные траншеи глубиной не более половины диаметра упаковки газоотводного элемента (фиг.4). В разбивочные траншеи торцом друг к другу укладывают газоотводные элементы, образуя газопровод 1 длиною 20-25 м. В торец газопровода укладывают покрышки 5 в количестве 7 - 8 шт., внутрь которых устанавливают древесные фашины для фиксации и создания вертикального, соосного направления монтируемой шахты 2. В соответствии с действующей технологией (по картам) производится укладка ТБО на высоту 2 м по всему фронту сектора и заканчивается на расстоянии до 1 м по фронту от шахты 2. Затем влево и вправо от шахты 2 под углом 90 к уже уложенному выше описанным способом горизонтальному фашинному газопроводу, укладываются еще две ветви горизонтальных фашинных газопроводов. И от торца шахты 2 в линию к первому уложенному фашинному газопроводу 1 монтируется последняя 4-ая ветвь системы. После укладки ТБО по картам по всей площадке сектора уплотнения и изоляции ТБО, все перечисленные технологические операции в такой же последовательности производят в других секторах до выхода на проектную отметку. Изоляцию 7 каждого 2-го слоя ТБО производят суглинистыми грунтами. 31 Далее на расстоянии 10 м от внешнего откоса полигона с шагом 50 м с помощью экскаватора отрываются конические воронки 8 глубиной до 4 м с радиусом внизу - 2 м, вверху - 4 м. Пространство колодцев заполняется крупным строительным мусором 9 и утрамбовывается. В момент заполнения колодца на две трети емкости по центру, вертикально устанавливается фашинная упаковка. Утрамбованный слой строительного мусора засыпается сверху щебенкой на высоту 100 мм. На щебеночное основание укладывают покрышки 5, центрируясь на фашинную установку и соблюдая соосность. Далее укладка ТБО производится по предложенной выше технологии. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
