Биостимулятор

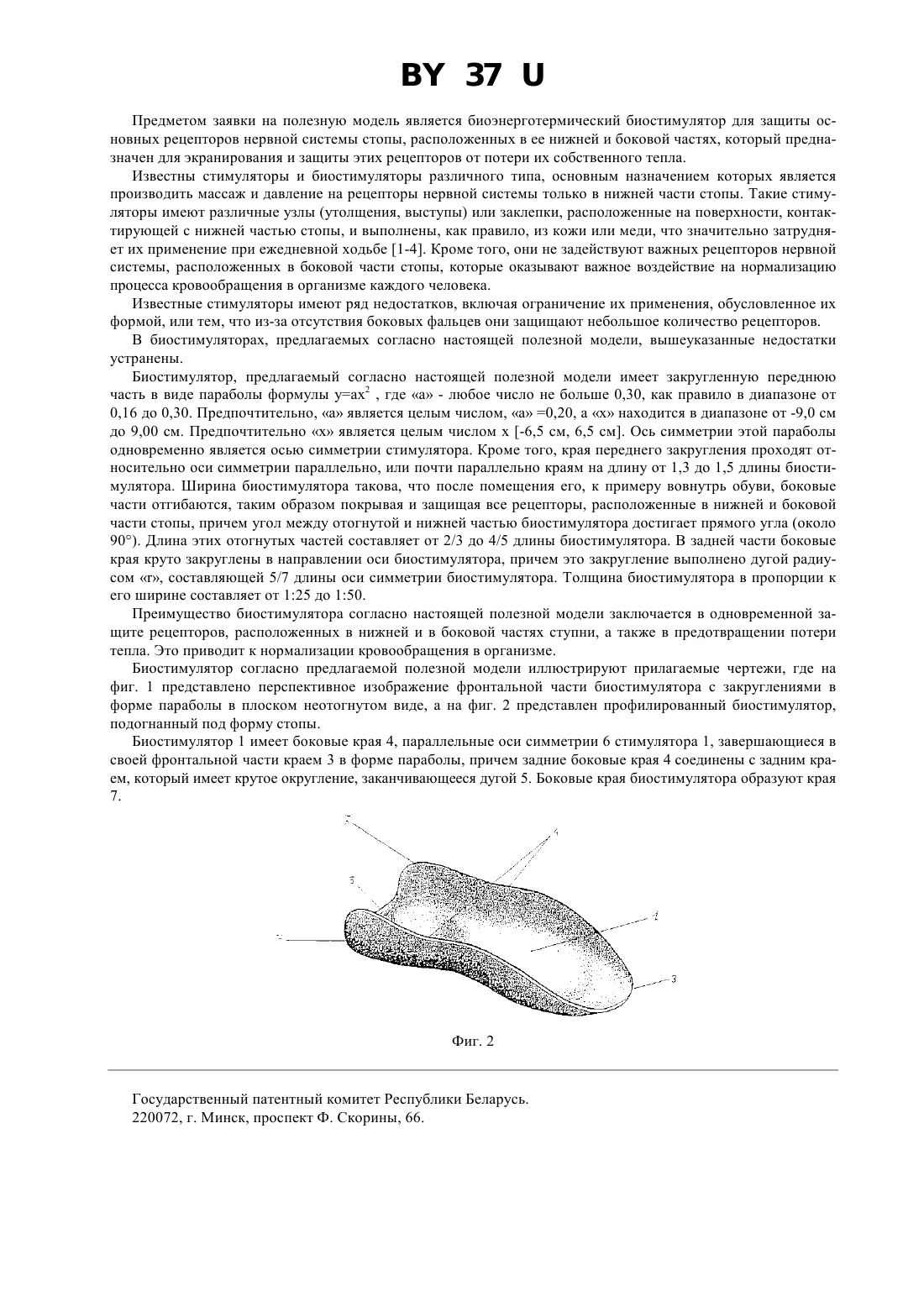

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Биостимулятор для защиты рецепторов нервной системы на стопе, выполненный скругленным в своей фронтальной части, отличающийся тем, что фронтальная часть биостимулятора 1 имеет край 3, который скруглен в форме параболы по оси симметрии 6, являющейся одновременно осью симметрии биостимулятора 1, а боковые края 4, преимущественно (по существу) параллельные оси симметрии 6, соединены с боковым краем 5, причем боковые края биостимулятора от боковых отгибов 7 составляют от 2/3 до 4/5 длины биостимулятора. 2. Биостимулятор по п. 1, отличающийся тем, что фронтальное скругление 3 биостимулятора имеет форму параболы формулы уах 2, где а - любое значение, не превышающее 0,30, а х находится в диапазоне от-9 см до 9,0 см. 3. Биостимулятор по п. 2, отличающийся тем, что а 0,20, а х в системе координат составляет х -6,5,6,5. 4. Биостимулятор по п. 1, отличающийся тем, что толщина биостимулятора в пропорции к его ширине составляет от 125 до 150. 37 Предметом заявки на полезную модель является биоэнерготермический биостимулятор для защиты основных рецепторов нервной системы стопы, расположенных в ее нижней и боковой частях, который предназначен для экранирования и защиты этих рецепторов от потери их собственного тепла. Известны стимуляторы и биостимуляторы различного типа, основным назначением которых является производить массаж и давление на рецепторы нервной системы только в нижней части стопы. Такие стимуляторы имеют различные узлы (утолщения, выступы) или заклепки, расположенные на поверхности, контактирующей с нижней частью стопы, и выполнены, как правило, из кожи или меди, что значительно затрудняет их применение при ежедневной ходьбе 1-4. Кроме того, они не задействуют важных рецепторов нервной системы, расположенных в боковой части стопы, которые оказывают важное воздействие на нормализацию процесса кровообращения в организме каждого человека. Известные стимуляторы имеют ряд недостатков, включая ограничение их применения, обусловленное их формой, или тем, что из-за отсутствия боковых фальцев они защищают небольшое количество рецепторов. В биостимуляторах, предлагаемых согласно настоящей полезной модели, вышеуказанные недостатки устранены. Биостимулятор, предлагаемый согласно настоящей полезной модели имеет закругленную переднюю часть в виде параболы формулы уах 2 , где а - любое число не больше 0,30, как правило в диапазоне от 0,16 до 0,30. Предпочтительно, а является целым числом, а 0,20, а х находится в диапазоне от -9,0 см до 9,00 см. Предпочтительно х является целым числом х -6,5 см, 6,5 см. Ось симметрии этой параболы одновременно является осью симметрии стимулятора. Кроме того, края переднего закругления проходят относительно оси симметрии параллельно, или почти параллельно краям на длину от 1,3 до 1,5 длины биостимулятора. Ширина биостимулятора такова, что после помещения его, к примеру вовнутрь обуви, боковые части отгибаются, таким образом покрывая и защищая все рецепторы, расположенные в нижней и боковой части стопы, причем угол между отогнутой и нижней частью биостимулятора достигает прямого угла (около 90). Длина этих отогнутых частей составляет от 2/3 до 4/5 длины биостимулятора. В задней части боковые края круто закруглены в направлении оси биостимулятора, причем это закругление выполнено дугой радиусом , составляющей 5/7 длины оси симметрии биостимулятора. Толщина биостимулятора в пропорции к его ширине составляет от 125 до 150. Преимущество биостимулятора согласно настоящей полезной модели заключается в одновременной защите рецепторов, расположенных в нижней и в боковой частях ступни, а также в предотвращении потери тепла. Это приводит к нормализации кровообращения в организме. Биостимулятор согласно предлагаемой полезной модели иллюстрируют прилагаемые чертежи, где на фиг. 1 представлено перспективное изображение фронтальной части биостимулятора с закруглениями в форме параболы в плоском неотогнутом виде, а на фиг. 2 представлен профилированный биостимулятор,подогнанный под форму стопы. Биостимулятор 1 имеет боковые края 4, параллельные оси симметрии 6 стимулятора 1, завершающиеся в своей фронтальной части краем 3 в форме параболы, причем задние боковые края 4 соединены с задним краем, который имеет крутое округление, заканчивающееся дугой 5. Боковые края биостимулятора образуют края 7. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
