Поилка сосковая

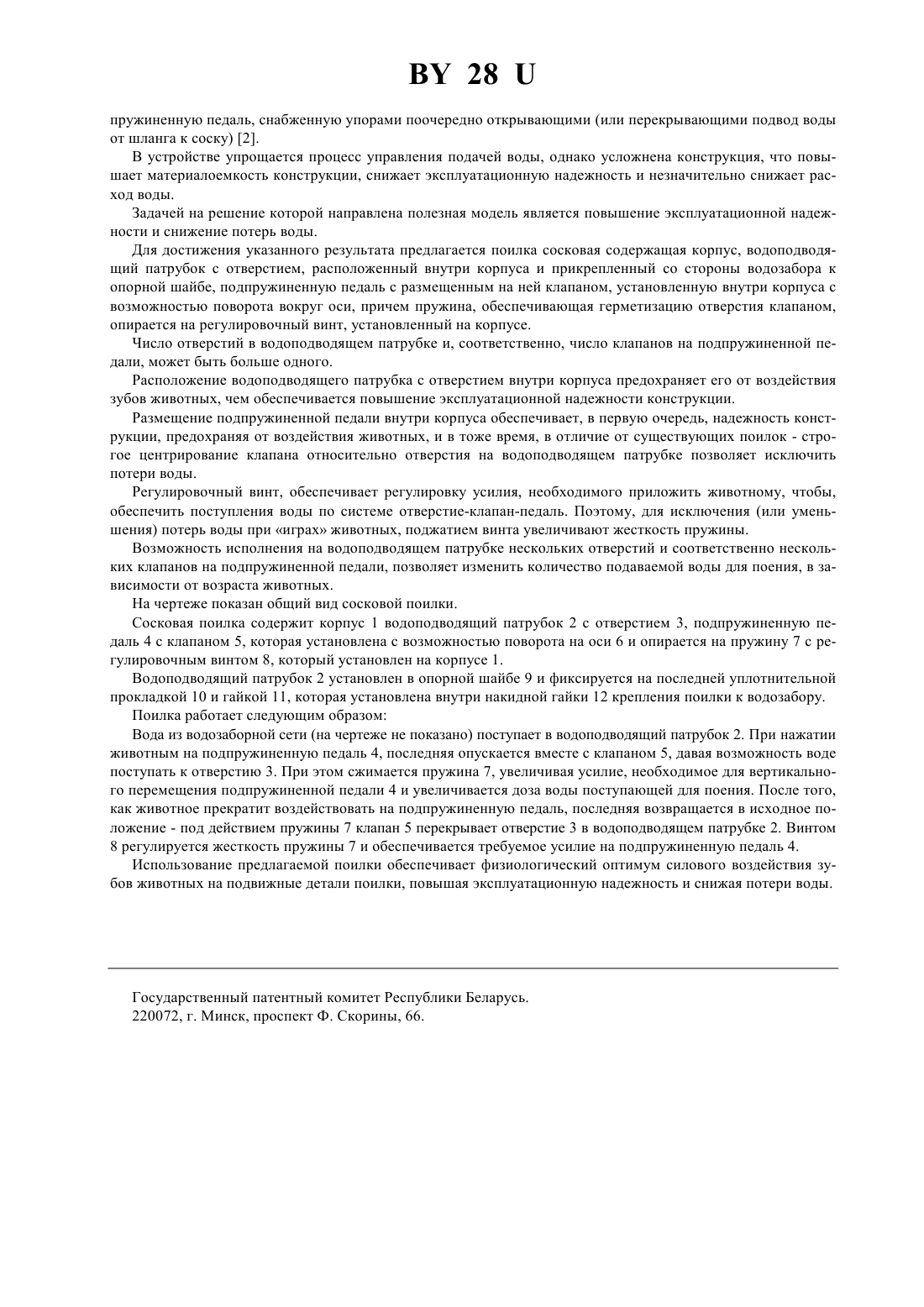

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Государственное предприятие институт БелНИКТИММП(73) Патентообладатель Государственное предприятие - институт БелНИКТИММП(57) 1. Поилка сосковая, содержащая корпус, водоподводящий патрубок и подпружиненную педаль, отличающаяся тем, что водоподводящий патрубок расположен внутри корпуса и имеет отверстие, на внешней стороне подпружиненной педали размещен клапан, причем пружина опирается на регулировочный винт, установленный на корпусе. 2. Поилка сосковая по п.1 отличающаяся тем, что подпружиненная педаль установлена внутри корпуса с возможностью поворота вокруг оси. 3. Поилка сосковая по п.1 отличающаяся тем, что число отверстий в водоподводящем патрубке и, соответственно, число клапанов на подпружиненной педали, может быть больше одного. Полезная модель относится к сельскому хозяйству, в частности к средствам поения свиней. Известны сосковые поилки, включающие корпус, сосок с продольным клапаном, взаимодействующим с выступом клапана 1. Однако указанные устройства не удобны в эксплуатации, низкая надежность уплотнительных устройств клапана, и, как, следствие, значительные потери воды. Известна также поилка, имеющая продольный латок с уложенным гибким шлангом и двуплечую под 28 пружиненную педаль, снабженную упорами поочередно открывающими (или перекрывающими подвод воды от шланга к соску) 2. В устройстве упрощается процесс управления подачей воды, однако усложнена конструкция, что повышает материалоемкость конструкции, снижает эксплуатационную надежность и незначительно снижает расход воды. Задачей на решение которой направлена полезная модель является повышение эксплуатационной надежности и снижение потерь воды. Для достижения указанного результата предлагается поилка сосковая содержащая корпус, водоподводящий патрубок с отверстием, расположенный внутри корпуса и прикрепленный со стороны водозабора к опорной шайбе, подпружиненную педаль с размещенным на ней клапаном, установленную внутри корпуса с возможностью поворота вокруг оси, причем пружина, обеспечивающая герметизацию отверстия клапаном,опирается на регулировочный винт, установленный на корпусе. Число отверстий в водоподводящем патрубке и, соответственно, число клапанов на подпружиненной педали, может быть больше одного. Расположение водоподводящего патрубка с отверстием внутри корпуса предохраняет его от воздействия зубов животных, чем обеспечивается повышение эксплуатационной надежности конструкции. Размещение подпружиненной педали внутри корпуса обеспечивает, в первую очередь, надежность конструкции, предохраняя от воздействия животных, и в тоже время, в отличие от существующих поилок - строгое центрирование клапана относительно отверстия на водоподводящем патрубке позволяет исключить потери воды. Регулировочный винт, обеспечивает регулировку усилия, необходимого приложить животному, чтобы,обеспечить поступления воды по системе отверстие-клапан-педаль. Поэтому, для исключения (или уменьшения) потерь воды при играх животных, поджатием винта увеличивают жесткость пружины. Возможность исполнения на водоподводящем патрубке нескольких отверстий и соответственно нескольких клапанов на подпружиненной педали, позволяет изменить количество подаваемой воды для поения, в зависимости от возраста животных. На чертеже показан общий вид сосковой поилки. Сосковая поилка содержит корпус 1 водоподводящий патрубок 2 с отверстием 3, подпружиненную педаль 4 с клапаном 5, которая установлена с возможностью поворота на оси 6 и опирается на пружину 7 с регулировочным винтом 8, который установлен на корпусе 1. Водоподводящий патрубок 2 установлен в опорной шайбе 9 и фиксируется на последней уплотнительной прокладкой 10 и гайкой 11, которая установлена внутри накидной гайки 12 крепления поилки к водозабору. Поилка работает следующим образом Вода из водозаборной сети (на чертеже не показано) поступает в водоподводящий патрубок 2. При нажатии животным на подпружиненную педаль 4, последняя опускается вместе с клапаном 5, давая возможность воде поступать к отверстию 3. При этом сжимается пружина 7, увеличивая усилие, необходимое для вертикального перемещения подпружиненной педали 4 и увеличивается доза воды поступающей для поения. После того,как животное прекратит воздействовать на подпружиненную педаль, последняя возвращается в исходное положение - под действием пружины 7 клапан 5 перекрывает отверстие 3 в водоподводящем патрубке 2. Винтом 8 регулируется жесткость пружины 7 и обеспечивается требуемое усилие на подпружиненную педаль 4. Использование предлагаемой поилки обеспечивает физиологический оптимум силового воздействия зубов животных на подвижные детали поилки, повышая эксплуатационную надежность и снижая потери воды. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
