Опора-фиксатор для арматуры

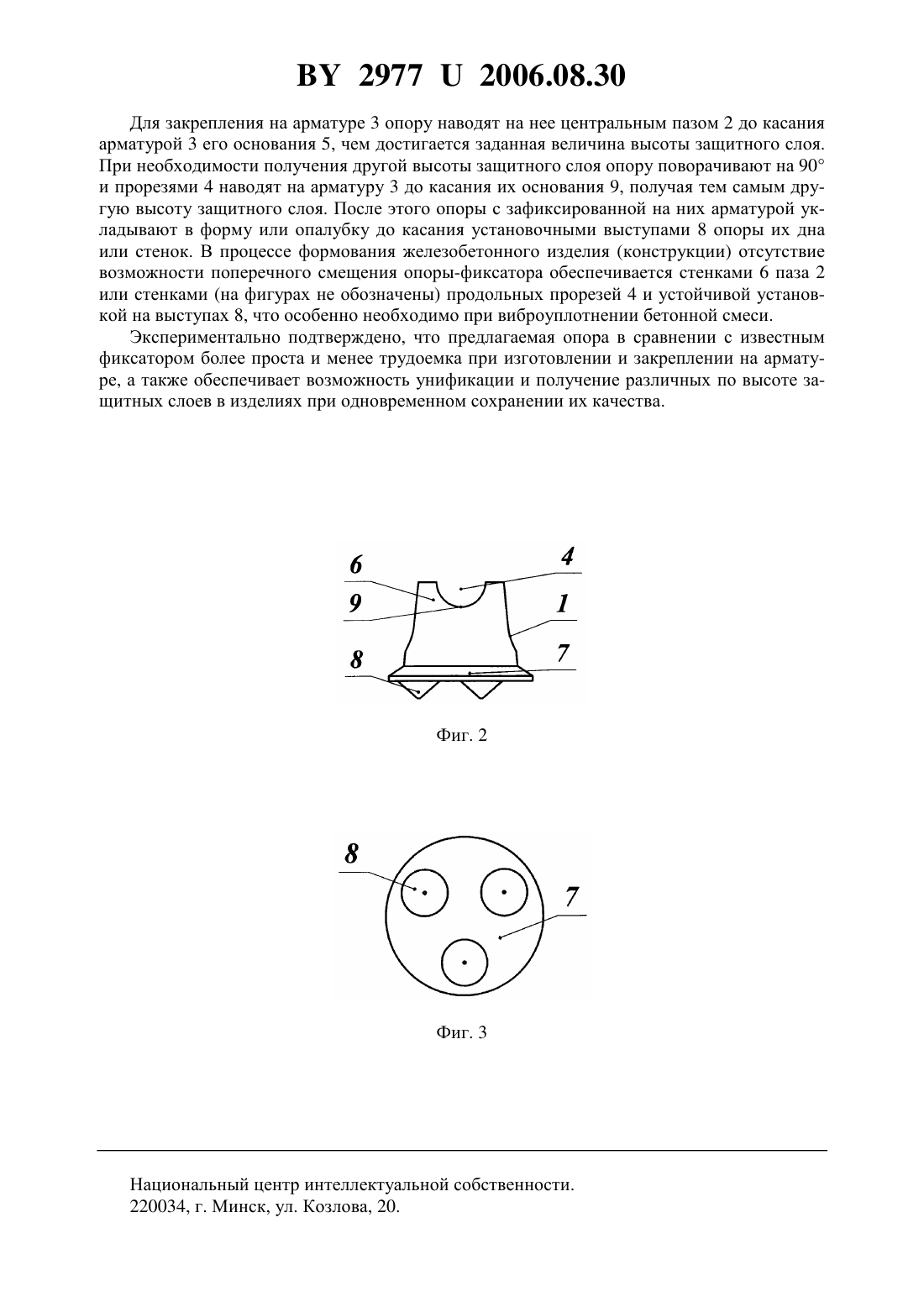

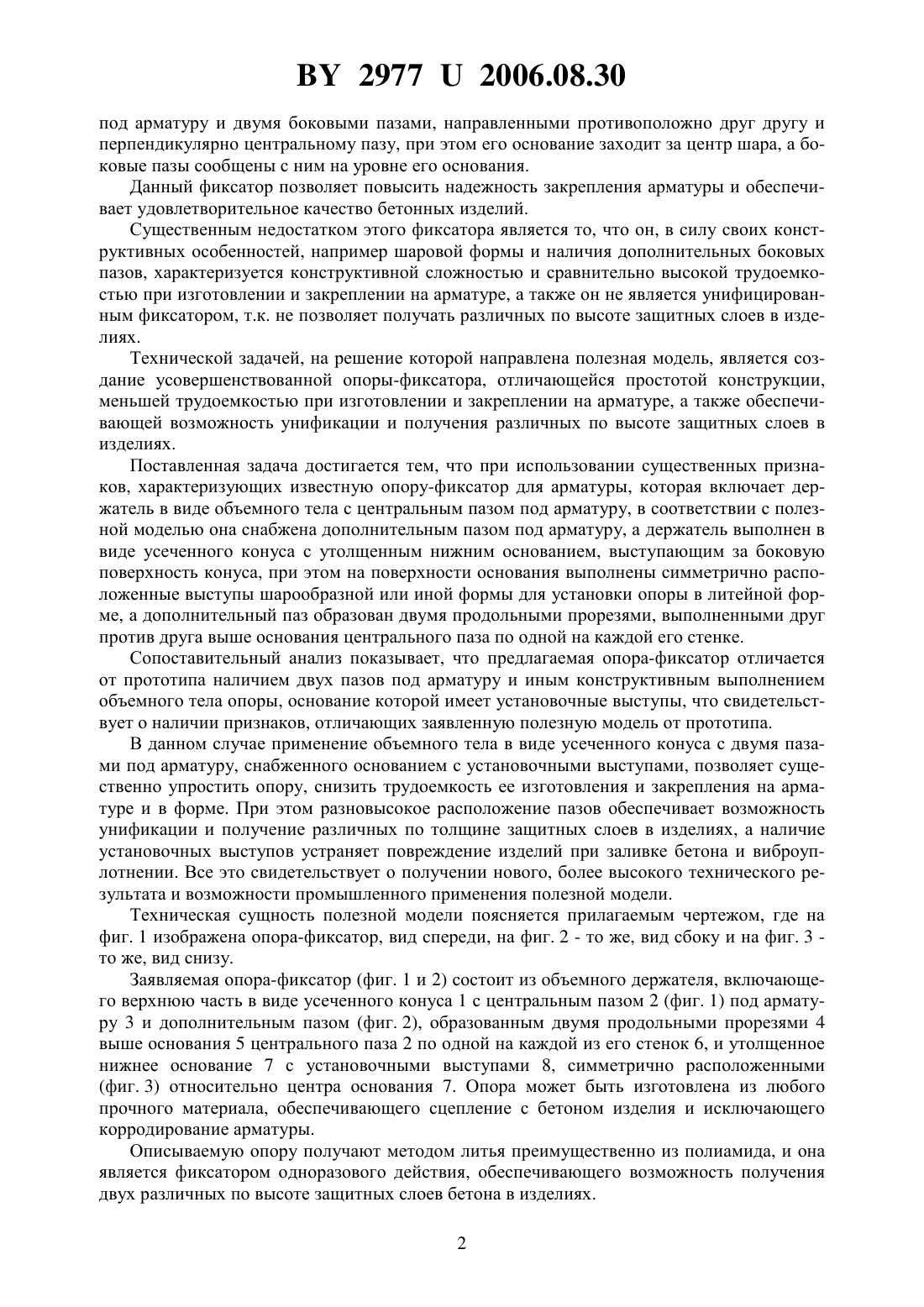

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лакеев Александр Николаевич(72) Автор Лакеев Александр Николаевич(73) Патентообладатель Лакеев Александр Николаевич(57) Опора-фиксатор для арматуры, включающая держатель в виде объемного тела с центральным пазом под арматуру, отличающаяся тем, что она снабжена дополнительным пазом под арматуру, а держатель выполнен в виде усеченного конуса с утолщенным нижним основанием, выступающим за боковую поверхность конуса, при этом на поверхности основания выполнены выступы шарообразной или иной формы для установки опоры в литейной форме, а дополнительный паз образован двумя продольными прорезями, выполненными друг против друга выше основания центрального паза по одной на каждой его стенке. Фиг. 1 Полезная модель относится к области строительства, в частности к устройствам,предназначенным для фиксации арматурных стержней, обеспечивающих образование защитных слоев бетона относительно стенок формы при изготовлении железобетонных конструкций. Известен наиболее близкий по технической сути к полезной модели фиксатор для арматуры 1, выполненный в виде объемного тела шаровой формы с центральным пазом 29772006.08.30 под арматуру и двумя боковыми пазами, направленными противоположно друг другу и перпендикулярно центральному пазу, при этом его основание заходит за центр шара, а боковые пазы сообщены с ним на уровне его основания. Данный фиксатор позволяет повысить надежность закрепления арматуры и обеспечивает удовлетворительное качество бетонных изделий. Существенным недостатком этого фиксатора является то, что он, в силу своих конструктивных особенностей, например шаровой формы и наличия дополнительных боковых пазов, характеризуется конструктивной сложностью и сравнительно высокой трудоемкостью при изготовлении и закреплении на арматуре, а также он не является унифицированным фиксатором, т.к. не позволяет получать различных по высоте защитных слоев в изделиях. Технической задачей, на решение которой направлена полезная модель, является создание усовершенствованной опоры-фиксатора, отличающейся простотой конструкции,меньшей трудоемкостью при изготовлении и закреплении на арматуре, а также обеспечивающей возможность унификации и получения различных по высоте защитных слоев в изделиях. Поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известную опору-фиксатор для арматуры, которая включает держатель в виде объемного тела с центральным пазом под арматуру, в соответствии с полезной моделью она снабжена дополнительным пазом под арматуру, а держатель выполнен в виде усеченного конуса с утолщенным нижним основанием, выступающим за боковую поверхность конуса, при этом на поверхности основания выполнены симметрично расположенные выступы шарообразной или иной формы для установки опоры в литейной форме, а дополнительный паз образован двумя продольными прорезями, выполненными друг против друга выше основания центрального паза по одной на каждой его стенке. Сопоставительный анализ показывает, что предлагаемая опора-фиксатор отличается от прототипа наличием двух пазов под арматуру и иным конструктивным выполнением объемного тела опоры, основание которой имеет установочные выступы, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае применение объемного тела в виде усеченного конуса с двумя пазами под арматуру, снабженного основанием с установочными выступами, позволяет существенно упростить опору, снизить трудоемкость ее изготовления и закрепления на арматуре и в форме. При этом разновысокое расположение пазов обеспечивает возможность унификации и получение различных по толщине защитных слоев в изделиях, а наличие установочных выступов устраняет повреждение изделий при заливке бетона и виброуплотнении. Все это свидетельствует о получении нового, более высокого технического результата и возможности промышленного применения полезной модели. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 изображена опора-фиксатор, вид спереди, на фиг. 2 - то же, вид сбоку и на фиг. 3 то же, вид снизу. Заявляемая опора-фиксатор (фиг. 1 и 2) состоит из объемного держателя, включающего верхнюю часть в виде усеченного конуса 1 с центральным пазом 2 (фиг. 1) под арматуру 3 и дополнительным пазом (фиг. 2), образованным двумя продольными прорезями 4 выше основания 5 центрального паза 2 по одной на каждой из его стенок 6, и утолщенное нижнее основание 7 с установочными выступами 8, симметрично расположенными(фиг. 3) относительно центра основания 7. Опора может быть изготовлена из любого прочного материала, обеспечивающего сцепление с бетоном изделия и исключающего корродирование арматуры. Описываемую опору получают методом литья преимущественно из полиамида, и она является фиксатором одноразового действия, обеспечивающего возможность получения двух различных по высоте защитных слоев бетона в изделиях. 2 29772006.08.30 Для закрепления на арматуре 3 опору наводят на нее центральным пазом 2 до касания арматурой 3 его основания 5, чем достигается заданная величина высоты защитного слоя. При необходимости получения другой высоты защитного слоя опору поворачивают на 90 и прорезями 4 наводят на арматуру 3 до касания их основания 9, получая тем самым другую высоту защитного слоя. После этого опоры с зафиксированной на них арматурой укладывают в форму или опалубку до касания установочными выступами 8 опоры их дна или стенок. В процессе формования железобетонного изделия (конструкции) отсутствие возможности поперечного смещения опоры-фиксатора обеспечивается стенками 6 паза 2 или стенками (на фигурах не обозначены) продольных прорезей 4 и устойчивой установкой на выступах 8, что особенно необходимо при виброуплотнении бетонной смеси. Экспериментально подтверждено, что предлагаемая опора в сравнении с известным фиксатором более проста и менее трудоемка при изготовлении и закреплении на арматуре, а также обеспечивает возможность унификации и получение различных по высоте защитных слоев в изделиях при одновременном сохранении их качества. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
