Фиксатор арматурных стержней

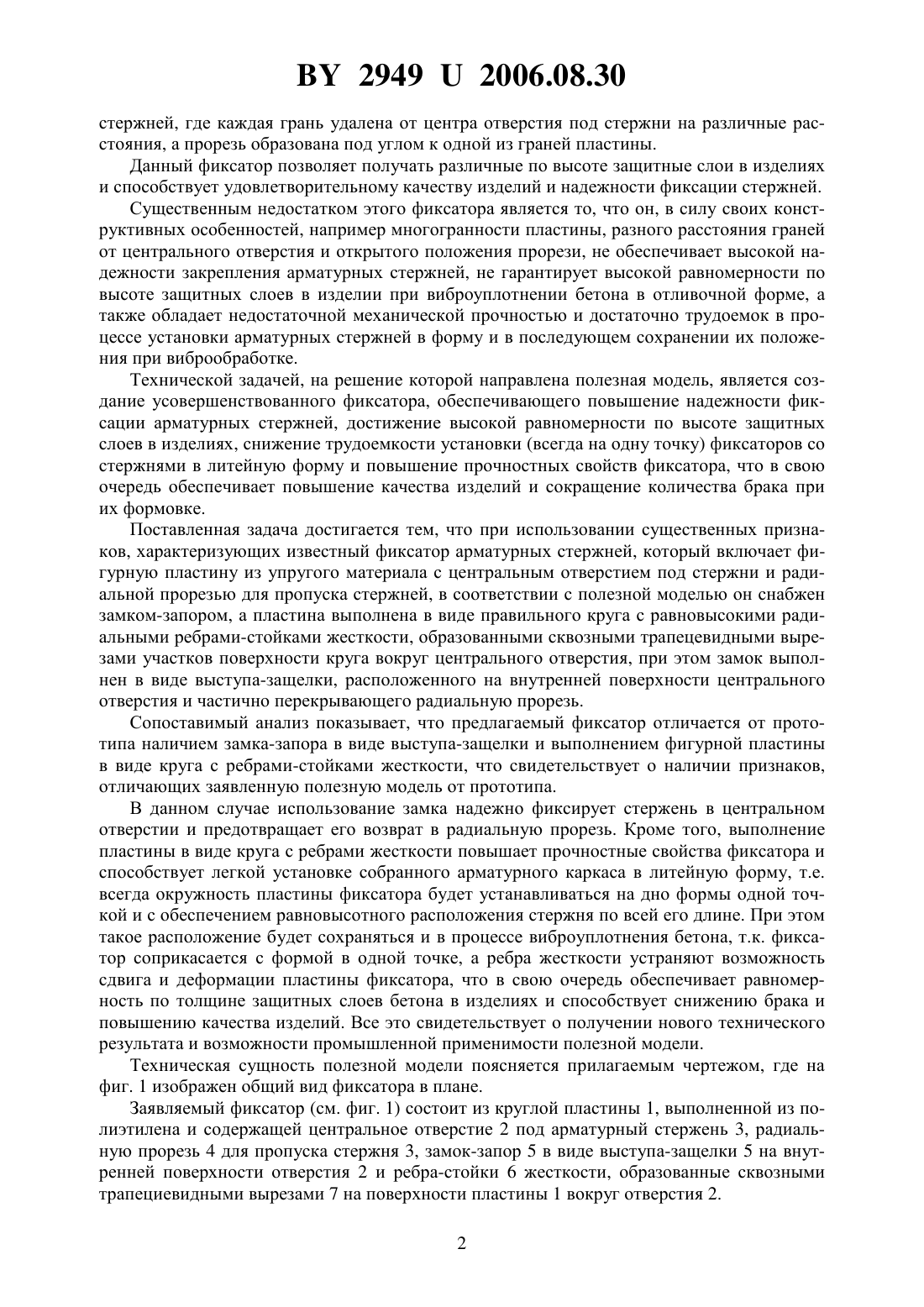

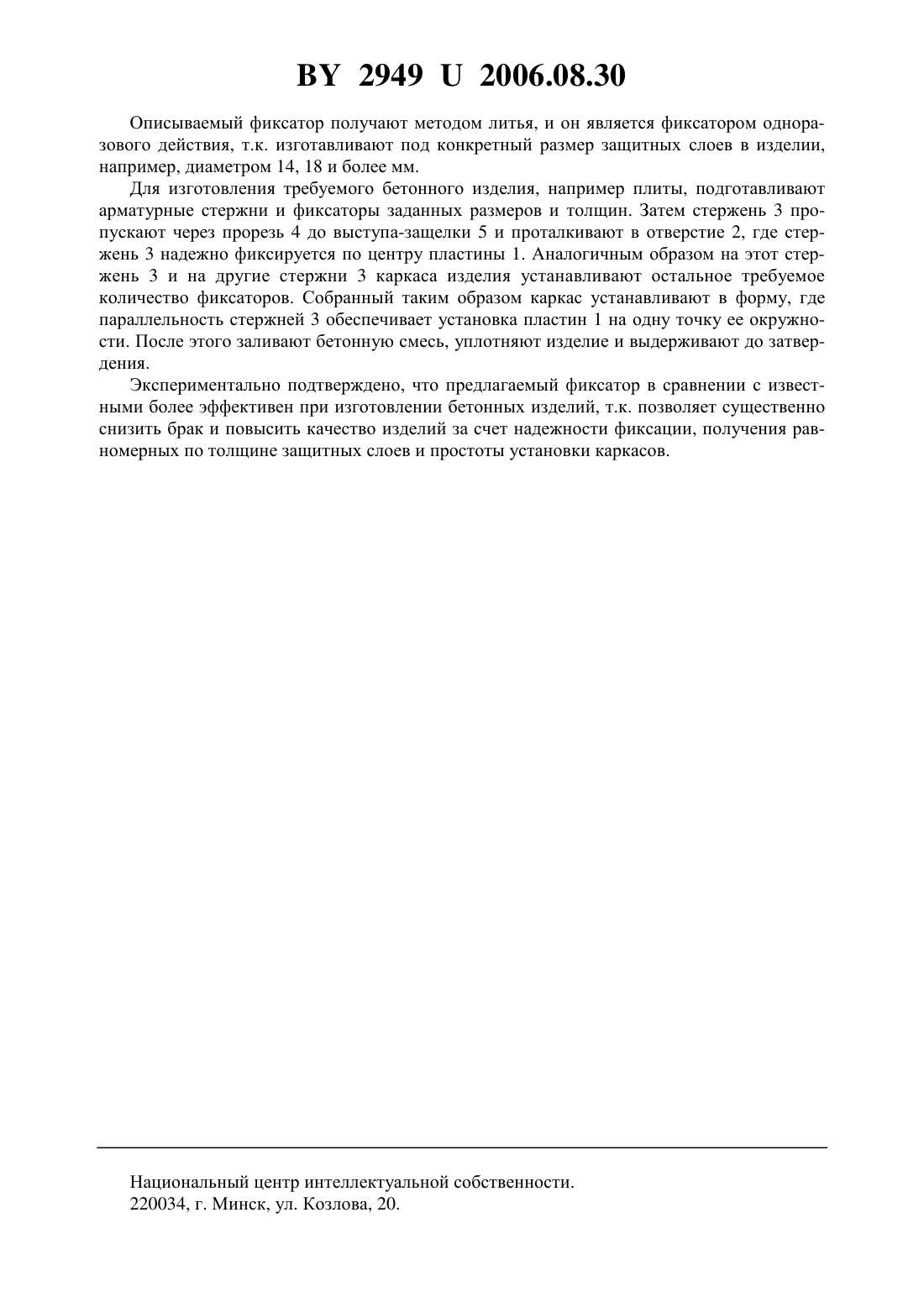

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лакеев Александр Николаевич(72) Автор Лакеев Александр Николаевич(73) Патентообладатель Лакеев Александр Николаевич(57) Фиксатор арматурных стержней, включающий фигурную пластину из упругого материала с центральным отверстием под стержни и радиальной прорезью для пропуска стержней, отличающийся тем, что он снабжен замком-запором, а пластина выполнена в виде правильного круга с равновысокими радиальными ребрами-стойками жесткости, образованными сквозными трапецевидными вырезами участков поверхности круга вокруг центрального отверстия, при этом замок выполнен в виде выступа-защелки, расположенного на внутренней поверхности центрального отверстия и частично перекрывающего радиальную прорезь. Полезная модель относится к области строительства, в частности к устройствам, предназначенным для фиксации арматурных стержней в бетонных изделиях. Известен наиболее близкий по технической сути к полезной модели фиксатор арматурных стержней (1), который включает пластину из упругого материала в виде неправильного многогранника с центральным отверстием и радиальной прорезью для прохода 29492006.08.30 стержней, где каждая грань удалена от центра отверстия под стержни на различные расстояния, а прорезь образована под углом к одной из граней пластины. Данный фиксатор позволяет получать различные по высоте защитные слои в изделиях и способствует удовлетворительному качеству изделий и надежности фиксации стержней. Существенным недостатком этого фиксатора является то, что он, в силу своих конструктивных особенностей, например многогранности пластины, разного расстояния граней от центрального отверстия и открытого положения прорези, не обеспечивает высокой надежности закрепления арматурных стержней, не гарантирует высокой равномерности по высоте защитных слоев в изделии при виброуплотнении бетона в отливочной форме, а также обладает недостаточной механической прочностью и достаточно трудоемок в процессе установки арматурных стержней в форму и в последующем сохранении их положения при виброобработке. Технической задачей, на решение которой направлена полезная модель, является создание усовершенствованного фиксатора, обеспечивающего повышение надежности фиксации арматурных стержней, достижение высокой равномерности по высоте защитных слоев в изделиях, снижение трудоемкости установки (всегда на одну точку) фиксаторов со стержнями в литейную форму и повышение прочностных свойств фиксатора, что в свою очередь обеспечивает повышение качества изделий и сокращение количества брака при их формовке. Поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известный фиксатор арматурных стержней, который включает фигурную пластину из упругого материала с центральным отверстием под стержни и радиальной прорезью для пропуска стержней, в соответствии с полезной моделью он снабжен замком-запором, а пластина выполнена в виде правильного круга с равновысокими радиальными ребрами-стойками жесткости, образованными сквозными трапецевидными вырезами участков поверхности круга вокруг центрального отверстия, при этом замок выполнен в виде выступа-защелки, расположенного на внутренней поверхности центрального отверстия и частично перекрывающего радиальную прорезь. Сопоставимый анализ показывает, что предлагаемый фиксатор отличается от прототипа наличием замка-запора в виде выступа-защелки и выполнением фигурной пластины в виде круга с ребрами-стойками жесткости, что свидетельствует о наличии признаков,отличающих заявленную полезную модель от прототипа. В данном случае использование замка надежно фиксирует стержень в центральном отверстии и предотвращает его возврат в радиальную прорезь. Кроме того, выполнение пластины в виде круга с ребрами жесткости повышает прочностные свойства фиксатора и способствует легкой установке собранного арматурного каркаса в литейную форму, т.е. всегда окружность пластины фиксатора будет устанавливаться на дно формы одной точкой и с обеспечением равновысотного расположения стержня по всей его длине. При этом такое расположение будет сохраняться и в процессе виброуплотнения бетона, т.к. фиксатор соприкасается с формой в одной точке, а ребра жесткости устраняют возможность сдвига и деформации пластины фиксатора, что в свою очередь обеспечивает равномерность по толщине защитных слоев бетона в изделиях и способствует снижению брака и повышению качества изделий. Все это свидетельствует о получении нового технического результата и возможности промышленной применимости полезной модели. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 изображен общий вид фиксатора в плане. Заявляемый фиксатор (см. фиг. 1) состоит из круглой пластины 1, выполненной из полиэтилена и содержащей центральное отверстие 2 под арматурный стержень 3, радиальную прорезь 4 для пропуска стержня 3, замок-запор 5 в виде выступа-защелки 5 на внутренней поверхности отверстия 2 и ребра-стойки 6 жесткости, образованные сквозными трапециевидными вырезами 7 на поверхности пластины 1 вокруг отверстия 2. 2 29492006.08.30 Описываемый фиксатор получают методом литья, и он является фиксатором одноразового действия, т.к. изготавливают под конкретный размер защитных слоев в изделии,например, диаметром 14, 18 и более мм. Для изготовления требуемого бетонного изделия, например плиты, подготавливают арматурные стержни и фиксаторы заданных размеров и толщин. Затем стержень 3 пропускают через прорезь 4 до выступа-защелки 5 и проталкивают в отверстие 2, где стержень 3 надежно фиксируется по центру пластины 1. Аналогичным образом на этот стержень 3 и на другие стержни 3 каркаса изделия устанавливают остальное требуемое количество фиксаторов. Собранный таким образом каркас устанавливают в форму, где параллельность стержней 3 обеспечивает установка пластин 1 на одну точку ее окружности. После этого заливают бетонную смесь, уплотняют изделие и выдерживают до затвердения. Экспериментально подтверждено, что предлагаемый фиксатор в сравнении с известными более эффективен при изготовлении бетонных изделий, т.к. позволяет существенно снизить брак и повысить качество изделий за счет надежности фиксации, получения равномерных по толщине защитных слоев и простоты установки каркасов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
