Поглотитель электромагнитного излучения

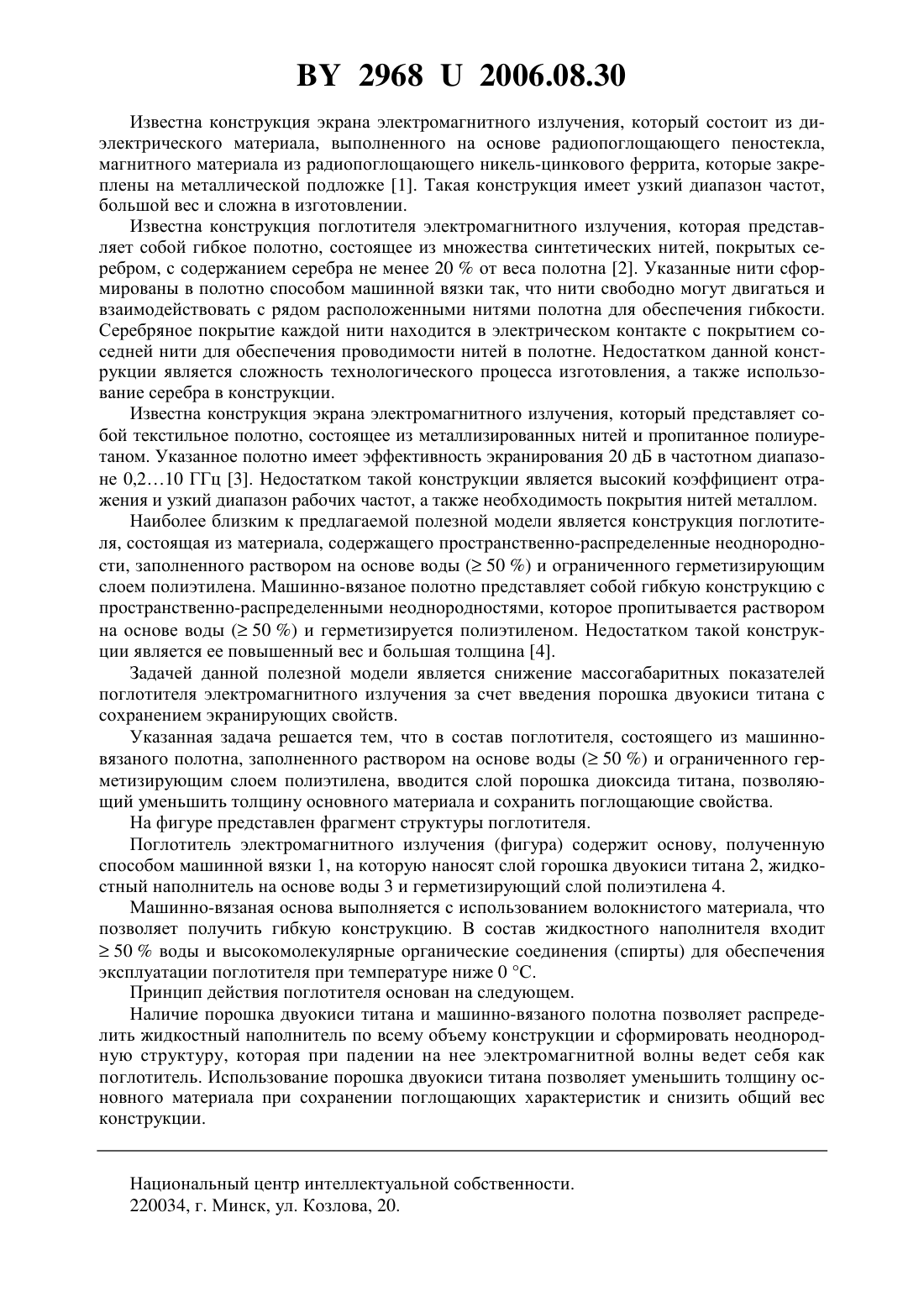

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Лыньков Леонид Михайлович Борботько Тимофей Валентинович Терех Иван Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Поглотитель электромагнитного излучения, содержащий основу, полученную способом машинной вязки, жидкостный наполнитель на основе воды ( 50 ) и герметизирующий слой полиэтилена, отличающийся тем, что для снижения массогабаритных показателей конструкции используется порошок двуокиси титана.(56) 1. Патент России 2110122, МПК 601 17/00. Сверхширокодиапазонный поглотитель электромагнитных волн / Александров Ю.К., Сидоров О.Н., Хохлов В.М.97103691/09,Заявл. 03.11.1997. 2. Пат. 5968854 США, МПК В 32 В 009/00./,(США).943957 Заявл. 3.10.1997 Опубл. 19.10.1999 НПК 442/132. -10 с. 3. Пат. 4572960 США, МПК 21 003/02./,, ,/ ,(США). 348190 Заявл. 1.11.1982 Опубл. 25.02.1986 НПК 250/516.1. -12 с. 4. Пат. 1119 Республика Беларусь, МПК Н 01 17/00. Поглотитель электромагнитного излучения / Лыньков Л.М., Борботько Т.В., Колбун Н.В. - УО Белорусский государственный университет информатики и радиоэлектроники. 20030142. Заявл. 04.04.2003 // АБ 4. - 2004. Полезная модель относится к устройствам антенной техники, в частности к устройствам для поглощения излучаемых антенной волн, и может быть использована для создания широкополосных поглотителей электромагнитного излучения для защиты биологических объектов от излучения естественных и антропогенных источников ЭМИ, обеспечения защиты информации и т.п. 29682006.08.30 Известна конструкция экрана электромагнитного излучения, который состоит из диэлектрического материала, выполненного на основе радиопоглощающего пеностекла,магнитного материала из радиопоглощающего никель-цинкового феррита, которые закреплены на металлической подложке 1. Такая конструкция имеет узкий диапазон частот,большой вес и сложна в изготовлении. Известна конструкция поглотителя электромагнитного излучения, которая представляет собой гибкое полотно, состоящее из множества синтетических нитей, покрытых серебром, с содержанием серебра не менее 20 от веса полотна 2. Указанные нити сформированы в полотно способом машинной вязки так, что нити свободно могут двигаться и взаимодействовать с рядом расположенными нитями полотна для обеспечения гибкости. Серебряное покрытие каждой нити находится в электрическом контакте с покрытием соседней нити для обеспечения проводимости нитей в полотне. Недостатком данной конструкции является сложность технологического процесса изготовления, а также использование серебра в конструкции. Известна конструкция экрана электромагнитного излучения, который представляет собой текстильное полотно, состоящее из металлизированных нитей и пропитанное полиуретаном. Указанное полотно имеет эффективность экранирования 20 дБ в частотном диапазоне 0,210 ГГц 3. Недостатком такой конструкции является высокий коэффициент отражения и узкий диапазон рабочих частот, а также необходимость покрытия нитей металлом. Наиболее близким к предлагаемой полезной модели является конструкция поглотителя, состоящая из материала, содержащего пространственно-распределенные неоднородности, заполненного раствором на основе воды ( 50 ) и ограниченного герметизирующим слоем полиэтилена. Машинно-вязаное полотно представляет собой гибкую конструкцию с пространственно-распределенными неоднородностями, которое пропитывается раствором на основе воды ( 50 ) и герметизируется полиэтиленом. Недостатком такой конструкции является ее повышенный вес и большая толщина 4. Задачей данной полезной модели является снижение массогабаритных показателей поглотителя электромагнитного излучения за счет введения порошка двуокиси титана с сохранением экранирующих свойств. Указанная задача решается тем, что в состав поглотителя, состоящего из машинновязаного полотна, заполненного раствором на основе воды ( 50 ) и ограниченного герметизирующим слоем полиэтилена, вводится слой порошка диоксида титана, позволяющий уменьшить толщину основного материала и сохранить поглощающие свойства. На фигуре представлен фрагмент структуры поглотителя. Поглотитель электромагнитного излучения (фигура) содержит основу, полученную способом машинной вязки 1, на которую наносят слой горошка двуокиси титана 2, жидкостный наполнитель на основе воды 3 и герметизирующий слой полиэтилена 4. Машинно-вязаная основа выполняется с использованием волокнистого материала, что позволяет получить гибкую конструкцию. В состав жидкостного наполнителя входит 50 воды и высокомолекулярные органические соединения (спирты) для обеспечения эксплуатации поглотителя при температуре ниже 0 С. Принцип действия поглотителя основан на следующем. Наличие порошка двуокиси титана и машинно-вязаного полотна позволяет распределить жидкостный наполнитель по всему объему конструкции и сформировать неоднородную структуру, которая при падении на нее электромагнитной волны ведет себя как поглотитель. Использование порошка двуокиси титана позволяет уменьшить толщину основного материала при сохранении поглощающих характеристик и снизить общий вес конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
