Устройство для улавливания ленточной пилы при обрыве

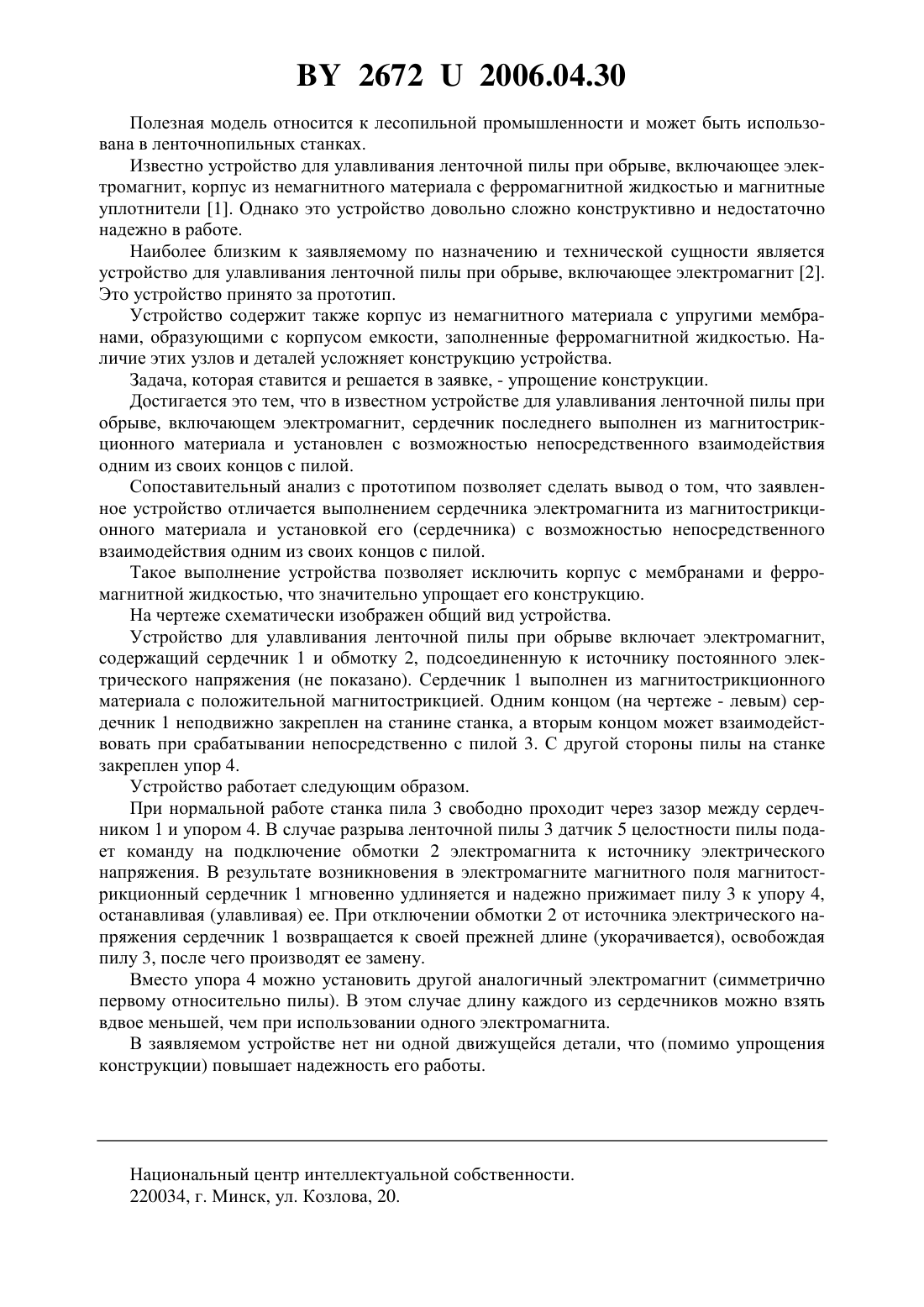

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ЛЕНТОЧНОЙ ПИЛЫ ПРИ ОБРЫВЕ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Устройство для улавливания ленточной пилы при обрыве, включающее электромагнит, отличающееся тем, что сердечник электромагнита выполнен из магнитострикционного материала и установлен с возможностью непосредственного взаимодействия одним из своих концов с пилой. 26722006.04.30 Полезная модель относится к лесопильной промышленности и может быть использована в ленточнопильных станках. Известно устройство для улавливания ленточной пилы при обрыве, включающее электромагнит, корпус из немагнитного материала с ферромагнитной жидкостью и магнитные уплотнители 1. Однако это устройство довольно сложно конструктивно и недостаточно надежно в работе. Наиболее близким к заявляемому по назначению и технической сущности является устройство для улавливания ленточной пилы при обрыве, включающее электромагнит 2. Это устройство принято за прототип. Устройство содержит также корпус из немагнитного материала с упругими мембранами, образующими с корпусом емкости, заполненные ферромагнитной жидкостью. Наличие этих узлов и деталей усложняет конструкцию устройства. Задача, которая ставится и решается в заявке, - упрощение конструкции. Достигается это тем, что в известном устройстве для улавливания ленточной пилы при обрыве, включающем электромагнит, сердечник последнего выполнен из магнитострикционного материала и установлен с возможностью непосредственного взаимодействия одним из своих концов с пилой. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявленное устройство отличается выполнением сердечника электромагнита из магнитострикционного материала и установкой его (сердечника) с возможностью непосредственного взаимодействия одним из своих концов с пилой. Такое выполнение устройства позволяет исключить корпус с мембранами и ферромагнитной жидкостью, что значительно упрощает его конструкцию. На чертеже схематически изображен общий вид устройства. Устройство для улавливания ленточной пилы при обрыве включает электромагнит,содержащий сердечник 1 и обмотку 2, подсоединенную к источнику постоянного электрического напряжения (не показано). Сердечник 1 выполнен из магнитострикционного материала с положительной магнитострикцией. Одним концом (на чертеже - левым) сердечник 1 неподвижно закреплен на станине станка, а вторым концом может взаимодействовать при срабатывании непосредственно с пилой 3. С другой стороны пилы на станке закреплен упор 4. Устройство работает следующим образом. При нормальной работе станка пила 3 свободно проходит через зазор между сердечником 1 и упором 4. В случае разрыва ленточной пилы 3 датчик 5 целостности пилы подает команду на подключение обмотки 2 электромагнита к источнику электрического напряжения. В результате возникновения в электромагните магнитного поля магнитострикционный сердечник 1 мгновенно удлиняется и надежно прижимает пилу 3 к упору 4,останавливая (улавливая) ее. При отключении обмотки 2 от источника электрического напряжения сердечник 1 возвращается к своей прежней длине (укорачивается), освобождая пилу 3, после чего производят ее замену. Вместо упора 4 можно установить другой аналогичный электромагнит (симметрично первому относительно пилы). В этом случае длину каждого из сердечников можно взять вдвое меньшей, чем при использовании одного электромагнита. В заявляемом устройстве нет ни одной движущейся детали, что (помимо упрощения конструкции) повышает надежность его работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
