Захват пилы

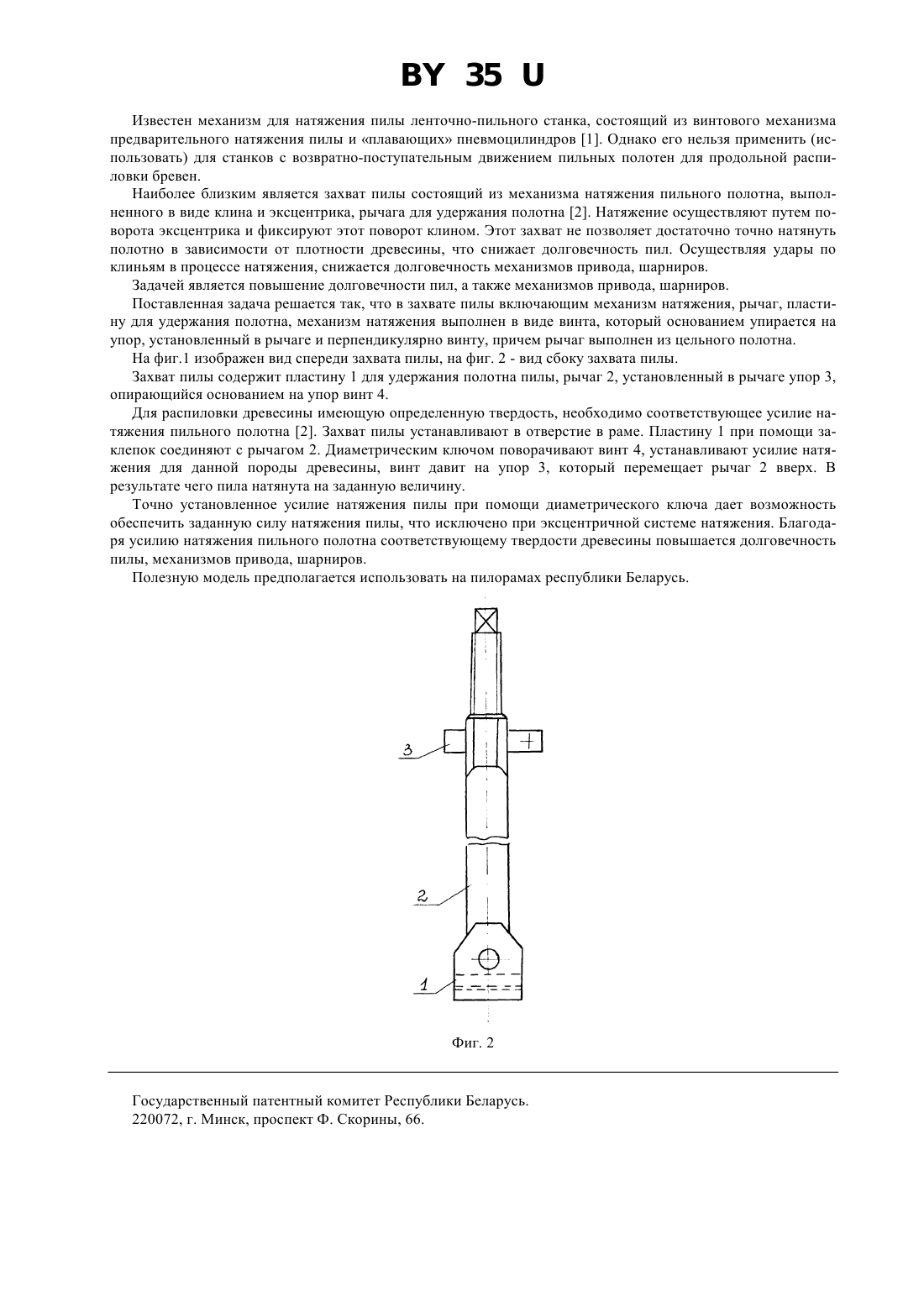

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Захват пилы включающий механизм натяжения, рычаг, пластину для удержания полотна, отличающийся тем, что механизм натяжения выполнен в виде винта, который основанием упирается на упор, установленный в рычаге и перпендикулярно винту, причем рычаг выполнен из цельного полотна.(56) 1. А.с. СССР 1715589, 1992. 2. Богданов Е.А. Подготовка рамных пил к работе.М. Лесная промышленность, 1989. - С. 86-87 Полезная модель относится к лесной и деревообрабатывающей промышленности и может быть использована в станках для распиловки древесины. 35 Известен механизм для натяжения пилы ленточно-пильного станка, состоящий из винтового механизма предварительного натяжения пилы и плавающих пневмоцилиндров 1. Однако его нельзя применить (использовать) для станков с возвратно-поступательным движением пильных полотен для продольной распиловки бревен. Наиболее близким является захват пилы состоящий из механизма натяжения пильного полотна, выполненного в виде клина и эксцентрика, рычага для удержания полотна 2. Натяжение осуществляют путем поворота эксцентрика и фиксируют этот поворот клином. Этот захват не позволяет достаточно точно натянуть полотно в зависимости от плотности древесины, что снижает долговечность пил. Осуществляя удары по клиньям в процессе натяжения, снижается долговечность механизмов привода, шарниров. Задачей является повышение долговечности пил, а также механизмов привода, шарниров. Поставленная задача решается так, что в захвате пилы включающим механизм натяжения, рычаг, пластину для удержания полотна, механизм натяжения выполнен в виде винта, который основанием упирается на упор, установленный в рычаге и перпендикулярно винту, причем рычаг выполнен из цельного полотна. На фиг.1 изображен вид спереди захвата пилы, на фиг. 2 - вид сбоку захвата пилы. Захват пилы содержит пластину 1 для удержания полотна пилы, рычаг 2, установленный в рычаге упор 3,опирающийся основанием на упор винт 4. Для распиловки древесины имеющую определенную твердость, необходимо соответствующее усилие натяжения пильного полотна 2. Захват пилы устанавливают в отверстие в раме. Пластину 1 при помощи заклепок соединяют с рычагом 2. Диаметрическим ключом поворачивают винт 4, устанавливают усилие натяжения для данной породы древесины, винт давит на упор 3, который перемещает рычаг 2 вверх. В результате чего пила натянута на заданную величину. Точно установленное усилие натяжения пилы при помощи диаметрического ключа дает возможность обеспечить заданную силу натяжения пилы, что исключено при эксцентричной системе натяжения. Благодаря усилию натяжения пильного полотна соответствующему твердости древесины повышается долговечность пилы, механизмов привода, шарниров. Полезную модель предполагается использовать на пилорамах республики Беларусь. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
