Прожектор

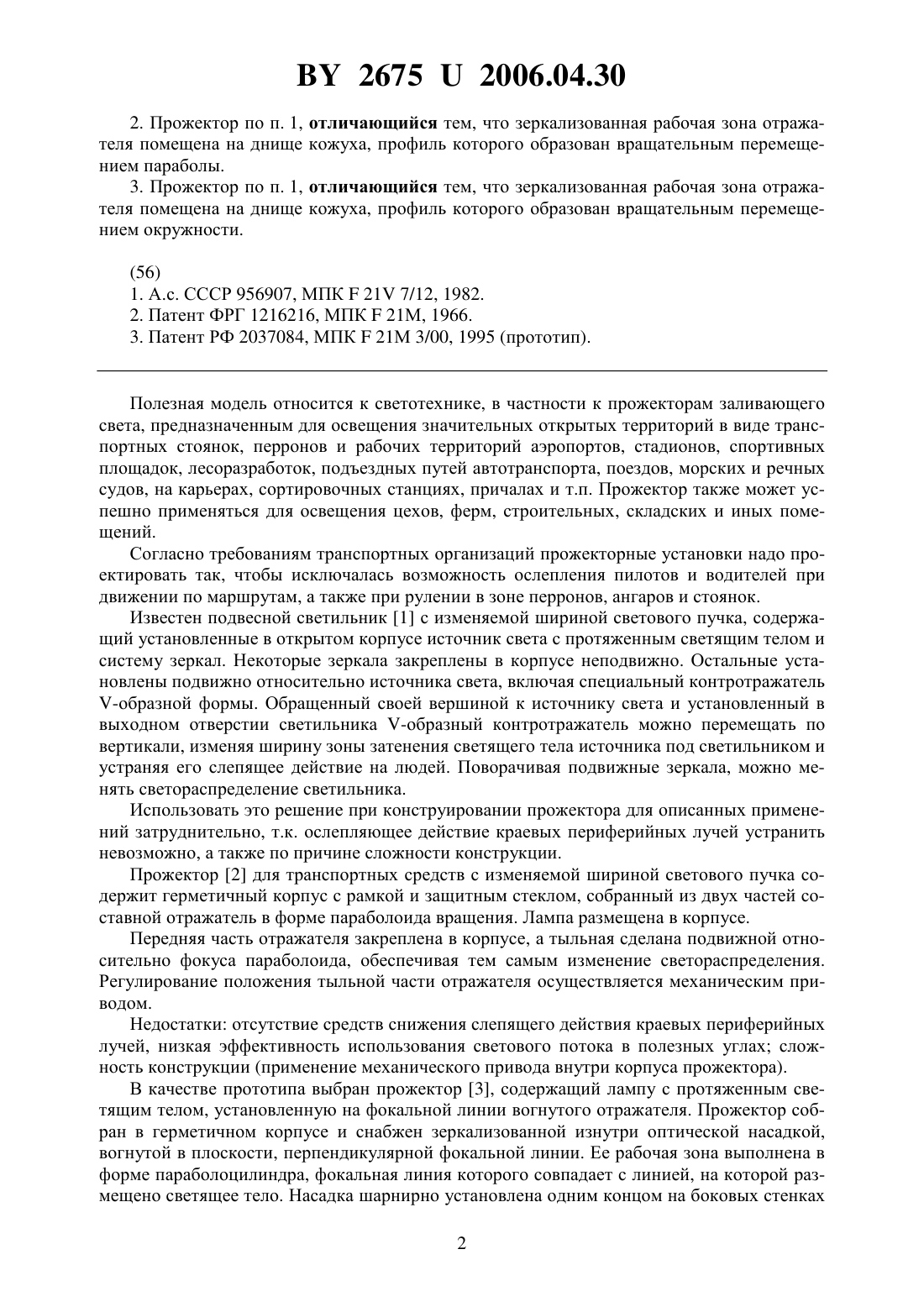

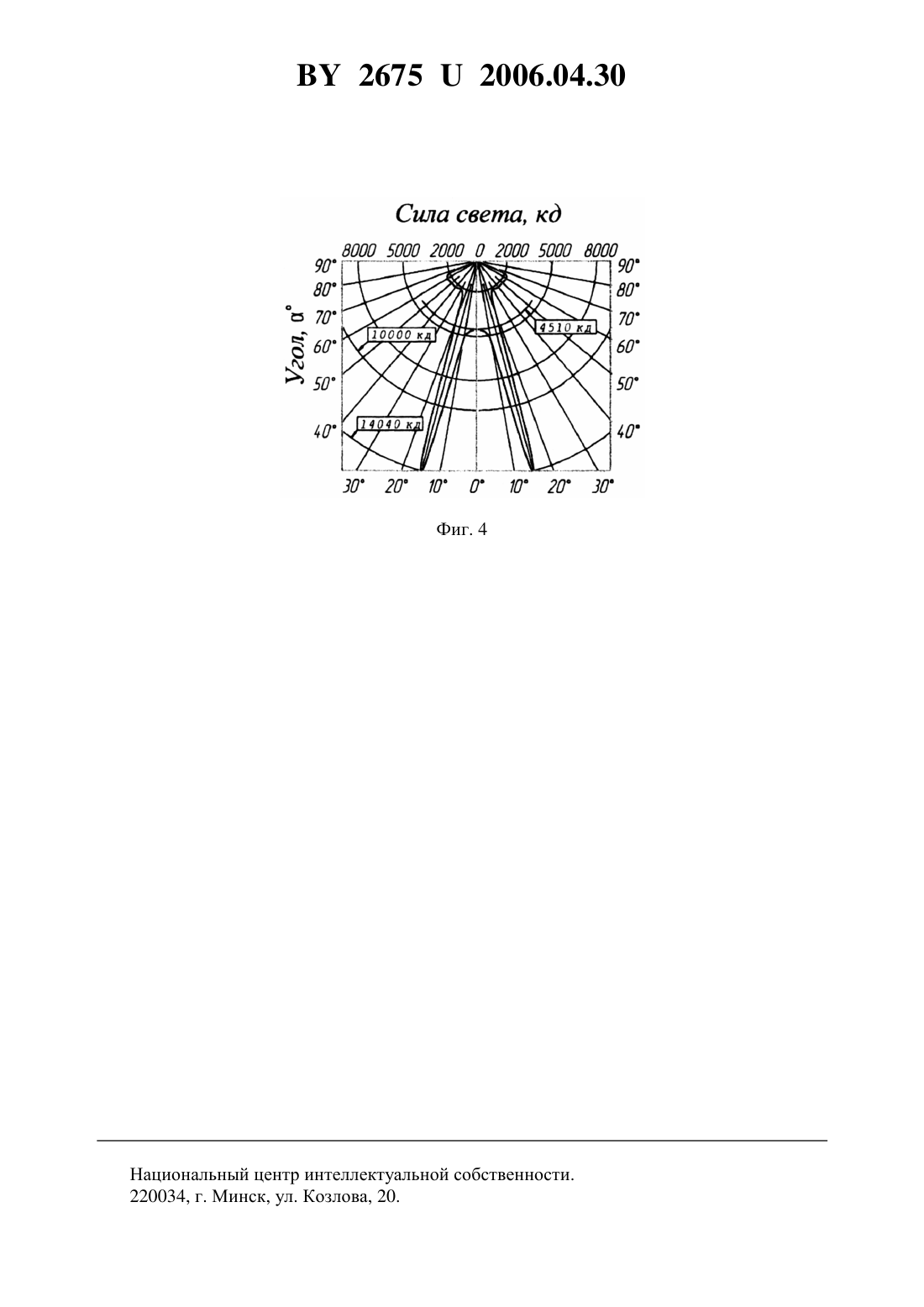

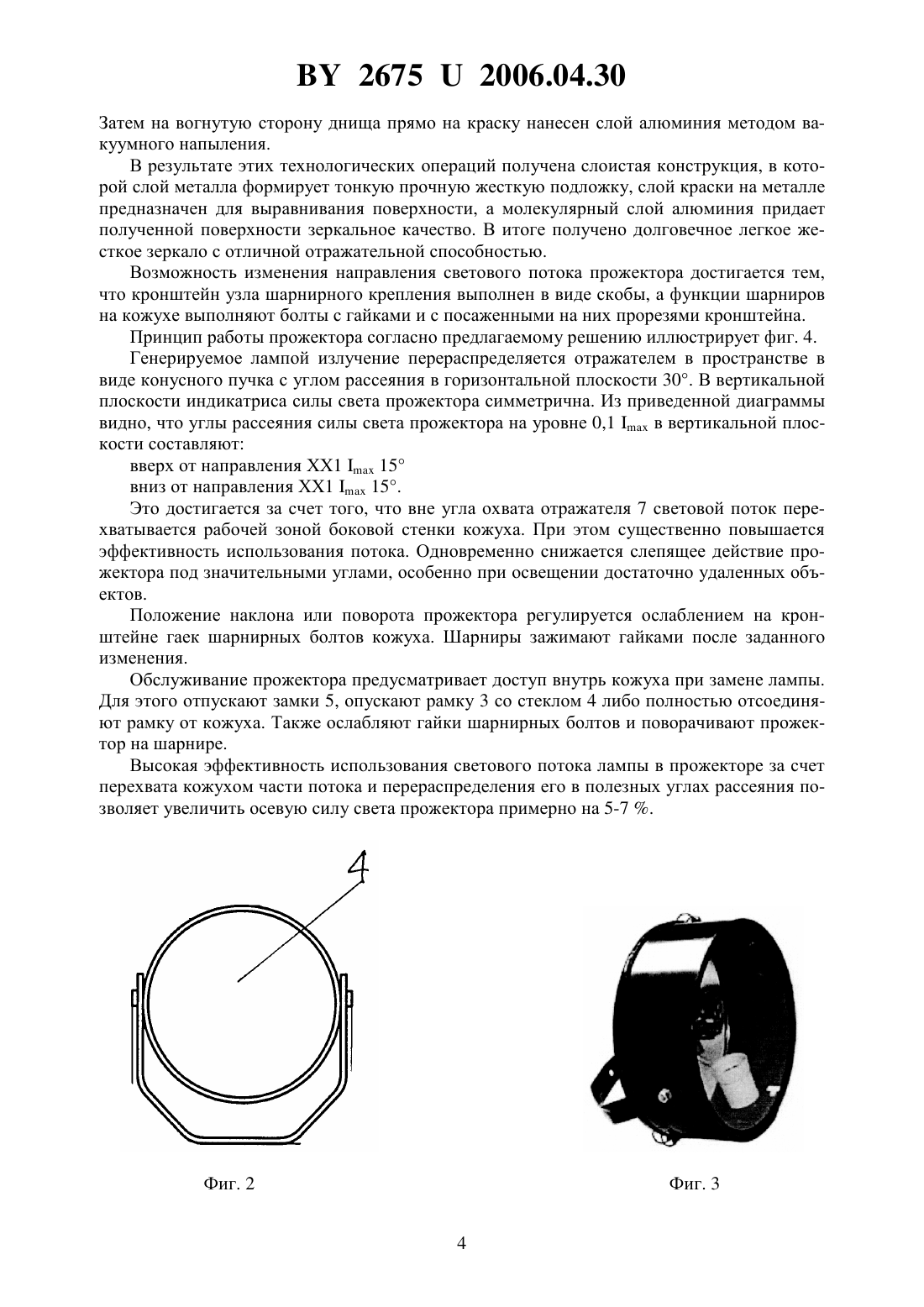

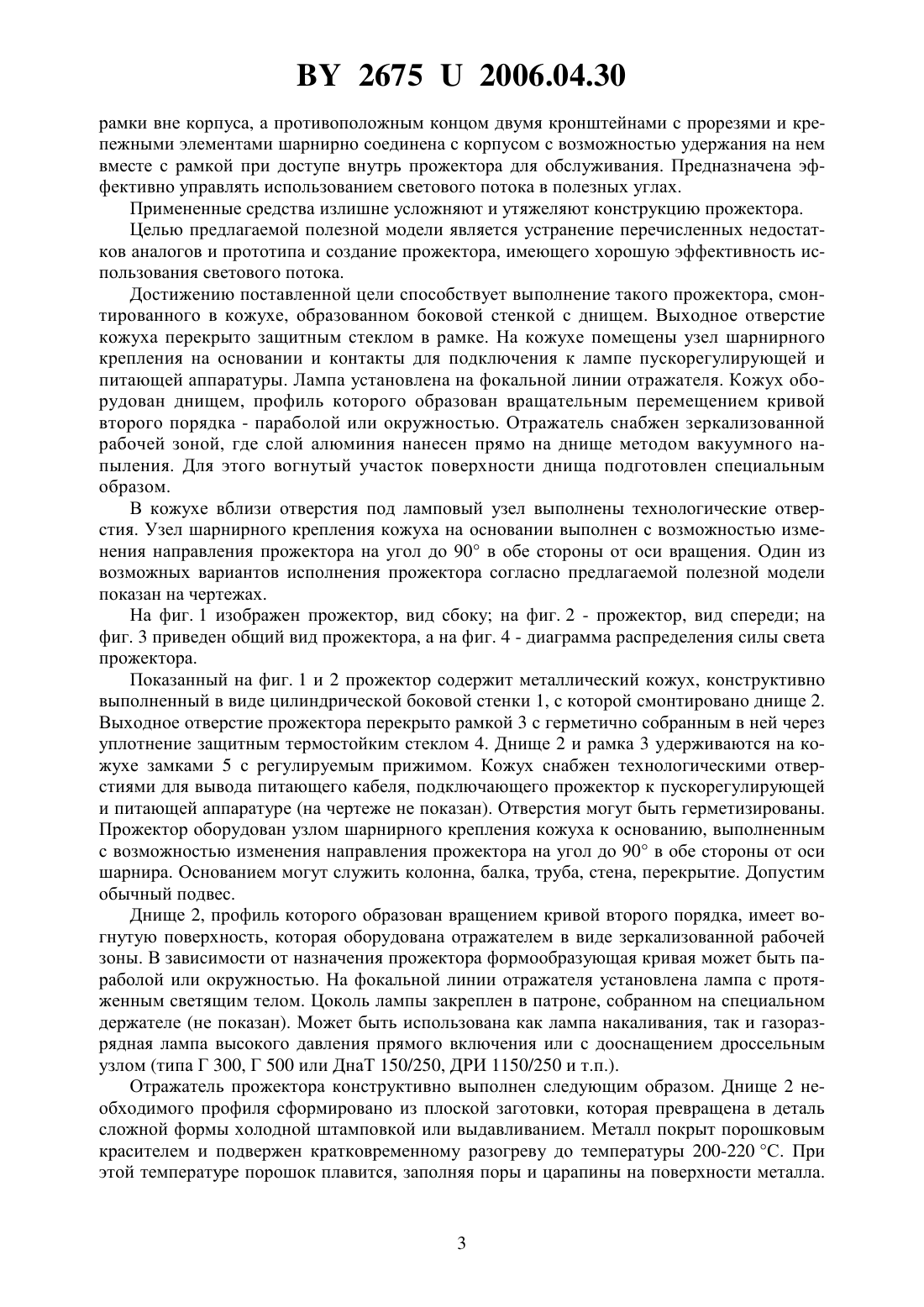

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кальченко Николай Иванович(72) Автор Кальченко Николай Иванович(73) Патентообладатель Кальченко Николай Иванович(57) 1. Прожектор, содержащий, по крайней мере, одну лампу с протяженным светящим телом, установленную на фокальной линии вогнутого отражателя, собранный в кожухе, на котором размещены узел шарнирного крепления на основании и контакты для подключения к лампе пускорегулирующей и питающей аппаратуры, выходное отверстие кожуха перекрыто защитным стеклом в рамке, отличающийся тем, что кожух оборудован днищем, профиль которого образован вращательным перемещением кривой второго порядка,снабженным отражателем в виде зеркализованной рабочей зоны из слоя алюминия, нанесенного методом вакуумного напыления, в кожухе выполнены технологические отверстия вблизи имеющегося в нем отверстия под ламповый узел, при этом узел шарнирного крепления кожуха на основании выполнен с возможностью изменения направления прожектора на угол 90 в обе стороны от оси вращения. 26752006.04.30 2. Прожектор по п. 1, отличающийся тем, что зеркализованная рабочая зона отражателя помещена на днище кожуха, профиль которого образован вращательным перемещением параболы. 3. Прожектор по п. 1, отличающийся тем, что зеркализованная рабочая зона отражателя помещена на днище кожуха, профиль которого образован вращательным перемещением окружности.(56) 1. А.с. СССР 956907, МПК 21 7/12, 1982. 2. Патент ФРГ 1216216, МПК 21 М, 1966. 3. Патент РФ 2037084, МПК 21 М 3/00, 1995 (прототип). Полезная модель относится к светотехнике, в частности к прожекторам заливающего света, предназначенным для освещения значительных открытых территорий в виде транспортных стоянок, перронов и рабочих территорий аэропортов, стадионов, спортивных площадок, лесоразработок, подъездных путей автотранспорта, поездов, морских и речных судов, на карьерах, сортировочных станциях, причалах и т.п. Прожектор также может успешно применяться для освещения цехов, ферм, строительных, складских и иных помещений. Согласно требованиям транспортных организаций прожекторные установки надо проектировать так, чтобы исключалась возможность ослепления пилотов и водителей при движении по маршрутам, а также при рулении в зоне перронов, ангаров и стоянок. Известен подвесной светильник 1 с изменяемой шириной светового пучка, содержащий установленные в открытом корпусе источник света с протяженным светящим телом и систему зеркал. Некоторые зеркала закреплены в корпусе неподвижно. Остальные установлены подвижно относительно источника света, включая специальный контротражатель-образной формы. Обращенный своей вершиной к источнику света и установленный в выходном отверстии светильника -образный контротражатель можно перемещать по вертикали, изменяя ширину зоны затенения светящего тела источника под светильником и устраняя его слепящее действие на людей. Поворачивая подвижные зеркала, можно менять светораспределение светильника. Использовать это решение при конструировании прожектора для описанных применений затруднительно, т.к. ослепляющее действие краевых периферийных лучей устранить невозможно, а также по причине сложности конструкции. Прожектор 2 для транспортных средств с изменяемой шириной светового пучка содержит герметичный корпус с рамкой и защитным стеклом, собранный из двух частей составной отражатель в форме параболоида вращения. Лампа размещена в корпусе. Передняя часть отражателя закреплена в корпусе, а тыльная сделана подвижной относительно фокуса параболоида, обеспечивая тем самым изменение светораспределения. Регулирование положения тыльной части отражателя осуществляется механическим приводом. Недостатки отсутствие средств снижения слепящего действия краевых периферийных лучей, низкая эффективность использования светового потока в полезных углах сложность конструкции (применение механического привода внутри корпуса прожектора). В качестве прототипа выбран прожектор 3, содержащий лампу с протяженным светящим телом, установленную на фокальной линии вогнутого отражателя. Прожектор собран в герметичном корпусе и снабжен зеркализованной изнутри оптической насадкой,вогнутой в плоскости, перпендикулярной фокальной линии. Ее рабочая зона выполнена в форме параболоцилиндра, фокальная линия которого совпадает с линией, на которой размещено светящее тело. Насадка шарнирно установлена одним концом на боковых стенках 2 26752006.04.30 рамки вне корпуса, а противоположным концом двумя кронштейнами с прорезями и крепежными элементами шарнирно соединена с корпусом с возможностью удержания на нем вместе с рамкой при доступе внутрь прожектора для обслуживания. Предназначена эффективно управлять использованием светового потока в полезных углах. Примененные средства излишне усложняют и утяжеляют конструкцию прожектора. Целью предлагаемой полезной модели является устранение перечисленных недостатков аналогов и прототипа и создание прожектора, имеющего хорошую эффективность использования светового потока. Достижению поставленной цели способствует выполнение такого прожектора, смонтированного в кожухе, образованном боковой стенкой с днищем. Выходное отверстие кожуха перекрыто защитным стеклом в рамке. На кожухе помещены узел шарнирного крепления на основании и контакты для подключения к лампе пускорегулирующей и питающей аппаратуры. Лампа установлена на фокальной линии отражателя. Кожух оборудован днищем, профиль которого образован вращательным перемещением кривой второго порядка - параболой или окружностью. Отражатель снабжен зеркализованной рабочей зоной, где слой алюминия нанесен прямо на днище методом вакуумного напыления. Для этого вогнутый участок поверхности днища подготовлен специальным образом. В кожухе вблизи отверстия под ламповый узел выполнены технологические отверстия. Узел шарнирного крепления кожуха на основании выполнен с возможностью изменения направления прожектора на угол до 90 в обе стороны от оси вращения. Один из возможных вариантов исполнения прожектора согласно предлагаемой полезной модели показан на чертежах. На фиг. 1 изображен прожектор, вид сбоку на фиг. 2 - прожектор, вид спереди на фиг. 3 приведен общий вид прожектора, а на фиг. 4 - диаграмма распределения силы света прожектора. Показанный на фиг. 1 и 2 прожектор содержит металлический кожух, конструктивно выполненный в виде цилиндрической боковой стенки 1, с которой смонтировано днище 2. Выходное отверстие прожектора перекрыто рамкой 3 с герметично собранным в ней через уплотнение защитным термостойким стеклом 4. Днище 2 и рамка 3 удерживаются на кожухе замками 5 с регулируемым прижимом. Кожух снабжен технологическими отверстиями для вывода питающего кабеля, подключающего прожектор к пускорегулирующей и питающей аппаратуре (на чертеже не показан). Отверстия могут быть герметизированы. Прожектор оборудован узлом шарнирного крепления кожуха к основанию, выполненным с возможностью изменения направления прожектора на угол до 90 в обе стороны от оси шарнира. Основанием могут служить колонна, балка, труба, стена, перекрытие. Допустим обычный подвес. Днище 2, профиль которого образован вращением кривой второго порядка, имеет вогнутую поверхность, которая оборудована отражателем в виде зеркализованной рабочей зоны. В зависимости от назначения прожектора формообразующая кривая может быть параболой или окружностью. На фокальной линии отражателя установлена лампа с протяженным светящим телом. Цоколь лампы закреплен в патроне, собранном на специальном держателе (не показан). Может быть использована как лампа накаливания, так и газоразрядная лампа высокого давления прямого включения или с дооснащением дроссельным узлом (типа Г 300, Г 500 или ДнаТ 150/250, ДРИ 1150/250 и т.п.). Отражатель прожектора конструктивно выполнен следующим образом. Днище 2 необходимого профиля сформировано из плоской заготовки, которая превращена в деталь сложной формы холодной штамповкой или выдавливанием. Металл покрыт порошковым красителем и подвержен кратковременному разогреву до температуры 200-220 С. При этой температуре порошок плавится, заполняя поры и царапины на поверхности металла. 26752006.04.30 Затем на вогнутую сторону днища прямо на краску нанесен слой алюминия методом вакуумного напыления. В результате этих технологических операций получена слоистая конструкция, в которой слой металла формирует тонкую прочную жесткую подложку, слой краски на металле предназначен для выравнивания поверхности, а молекулярный слой алюминия придает полученной поверхности зеркальное качество. В итоге получено долговечное легкое жесткое зеркало с отличной отражательной способностью. Возможность изменения направления светового потока прожектора достигается тем,что кронштейн узла шарнирного крепления выполнен в виде скобы, а функции шарниров на кожухе выполняют болты с гайками и с посаженными на них прорезями кронштейна. Принцип работы прожектора согласно предлагаемому решению иллюстрирует фиг. 4. Генерируемое лампой излучение перераспределяется отражателем в пространстве в виде конусного пучка с углом рассеяния в горизонтальной плоскости 30. В вертикальной плоскости индикатриса силы света прожектора симметрична. Из приведенной диаграммы видно, что углы рассеяния силы света прожектора на уровне 0,1 в вертикальной плоскости составляют вверх от направления ХХ 115 вниз от направления ХХ 115. Это достигается за счет того, что вне угла охвата отражателя 7 световой поток перехватывается рабочей зоной боковой стенки кожуха. При этом существенно повышается эффективность использования потока. Одновременно снижается слепящее действие прожектора под значительными углами, особенно при освещении достаточно удаленных объектов. Положение наклона или поворота прожектора регулируется ослаблением на кронштейне гаек шарнирных болтов кожуха. Шарниры зажимают гайками после заданного изменения. Обслуживание прожектора предусматривает доступ внутрь кожуха при замене лампы. Для этого отпускают замки 5, опускают рамку 3 со стеклом 4 либо полностью отсоединяют рамку от кожуха. Также ослабляют гайки шарнирных болтов и поворачивают прожектор на шарнире. Высокая эффективность использования светового потока лампы в прожекторе за счет перехвата кожухом части потока и перераспределения его в полезных углах рассеяния позволяет увеличить осевую силу света прожектора примерно на 5-7 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
