Планетарная передача для гидрогенератора ГЭС

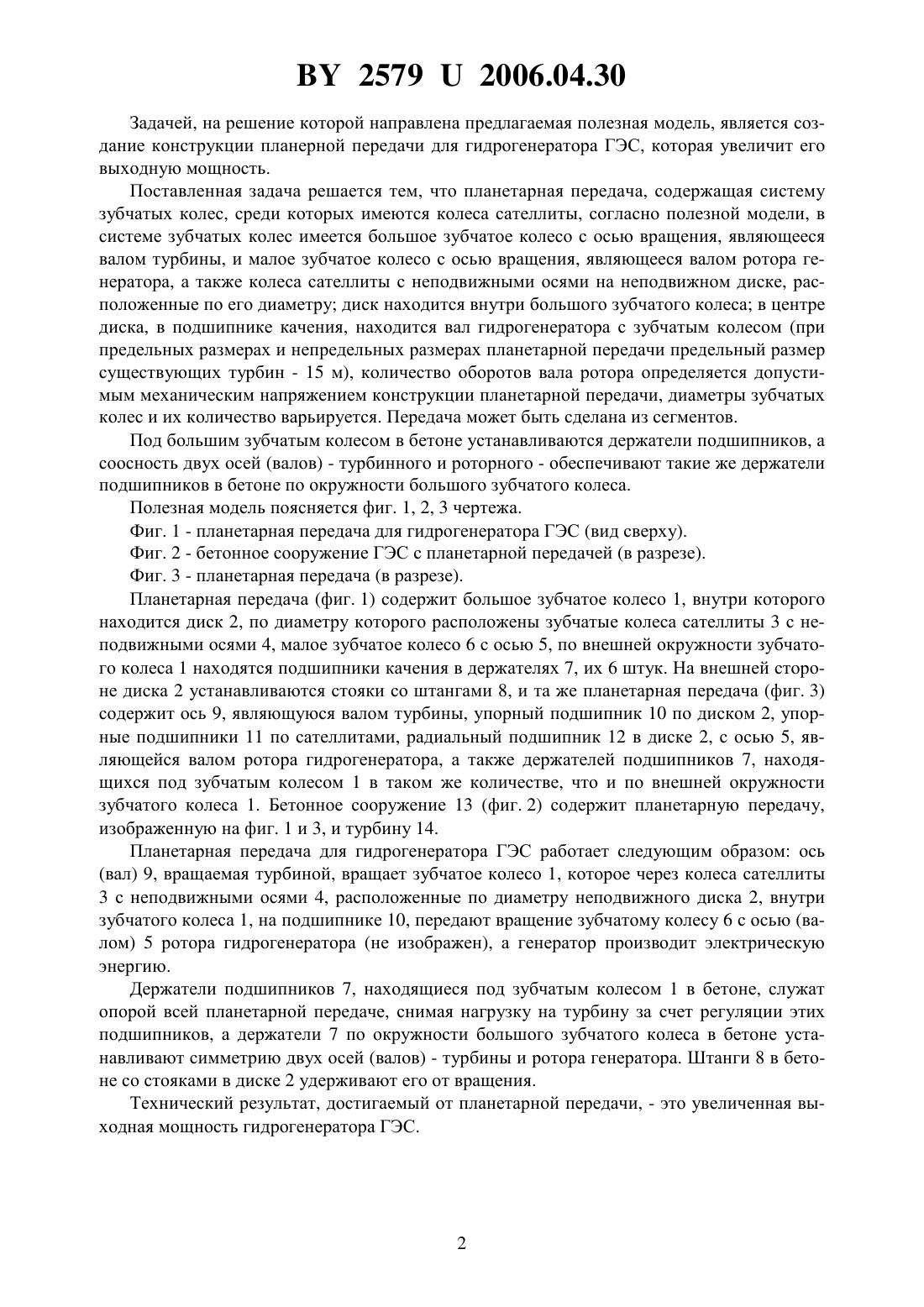

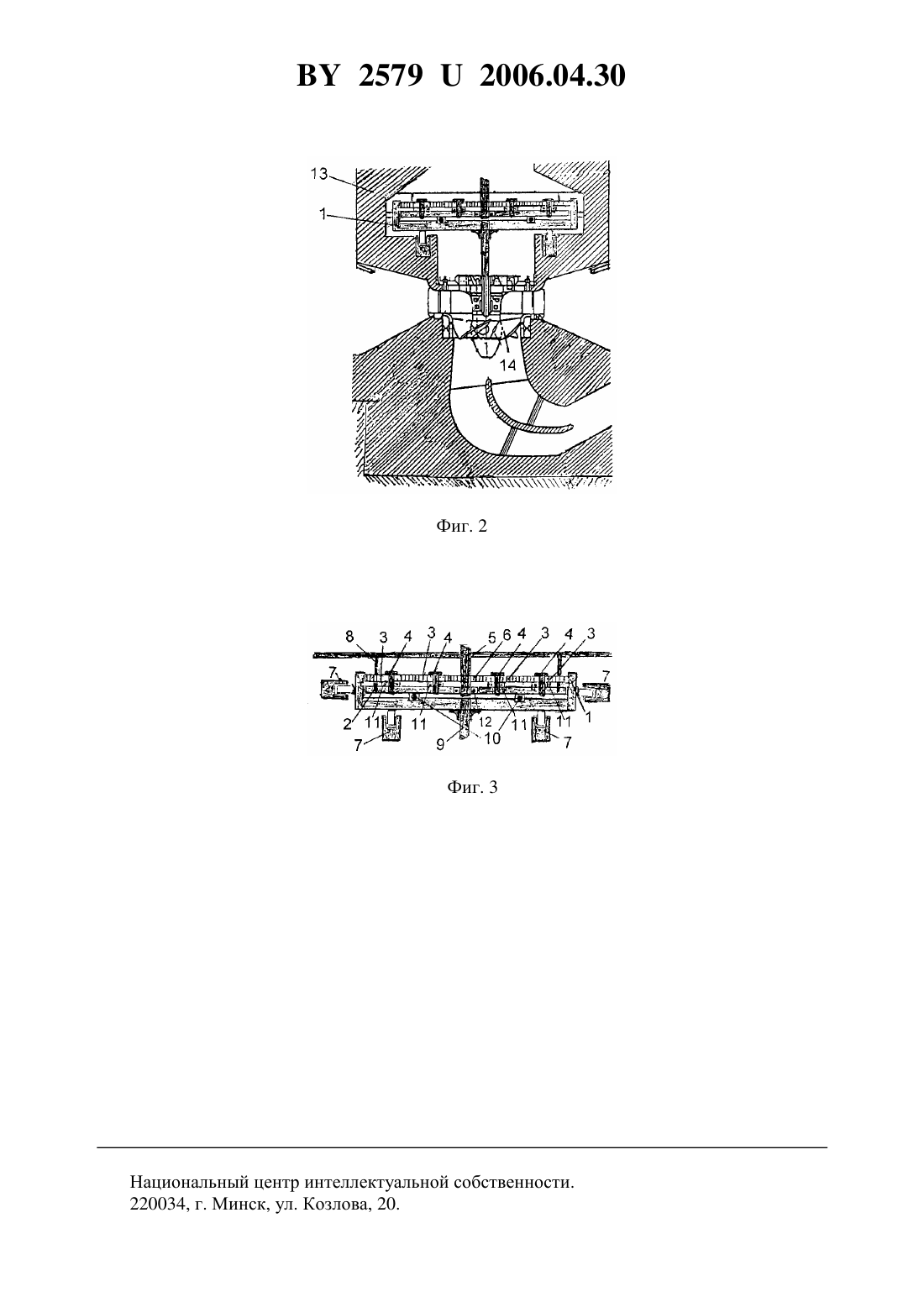

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛАНЕТАРНАЯ ПЕРЕДАЧА ДЛЯ ГИДРОГЕНЕРАТОРА ГЭС(71) Заявитель Гукасов Борис Кароевич(72) Автор Гукасов Борис Кароевич(73) Патентообладатель Гукасов Борис Кароевич(57) Планетарная передача для гидрогенератора ГЭС, содержащая систему зубчатых колес,среди которых имеются колеса сателлиты, отличающаяся тем, что в системе зубчатых колес имеются колеса сателлиты с неподвижными осями и зубчатые колеса с валами. Планетарная передача для гидрогенератора ГЭС относится к механизму передачи вращения с большим передаточным отношением и может найти применение на ГЭС. Известна планетарная передача - механизм передачи вращения от одного вала к другому посредством системы зубчатых колес, среди которых имеются колеса сателлиты ось вращения последних перемещается по окружности, а одно из звеньев неподвижно. Применяется в приводах станков 1. Недостаток планетарной передачи состоит в том, что ее конструкция не позволяет применить ее на ГЭС для общего вала турбины и гидрогенератора. 25792006.04.30 Задачей, на решение которой направлена предлагаемая полезная модель, является создание конструкции планерной передачи для гидрогенератора ГЭС, которая увеличит его выходную мощность. Поставленная задача решается тем, что планетарная передача, содержащая систему зубчатых колес, среди которых имеются колеса сателлиты, согласно полезной модели, в системе зубчатых колес имеется большое зубчатое колесо с осью вращения, являющееся валом турбины, и малое зубчатое колесо с осью вращения, являющееся валом ротора генератора, а также колеса сателлиты с неподвижными осями на неподвижном диске, расположенные по его диаметру диск находится внутри большого зубчатого колеса в центре диска, в подшипнике качения, находится вал гидрогенератора с зубчатым колесом (при предельных размерах и непредельных размерах планетарной передачи предельный размер существующих турбин - 15 м), количество оборотов вала ротора определяется допустимым механическим напряжением конструкции планетарной передачи, диаметры зубчатых колес и их количество варьируется. Передача может быть сделана из сегментов. Под большим зубчатым колесом в бетоне устанавливаются держатели подшипников, а соосность двух осей (валов) - турбинного и роторного - обеспечивают такие же держатели подшипников в бетоне по окружности большого зубчатого колеса. Полезная модель поясняется фиг. 1, 2, 3 чертежа. Фиг. 1 - планетарная передача для гидрогенератора ГЭС (вид сверху). Фиг. 2 - бетонное сооружение ГЭС с планетарной передачей (в разрезе). Фиг. 3 - планетарная передача (в разрезе). Планетарная передача (фиг. 1) содержит большое зубчатое колесо 1, внутри которого находится диск 2, по диаметру которого расположены зубчатые колеса сателлиты 3 с неподвижными осями 4, малое зубчатое колесо 6 с осью 5, по внешней окружности зубчатого колеса 1 находятся подшипники качения в держателях 7, их 6 штук. На внешней стороне диска 2 устанавливаются стояки со штангами 8, и та же планетарная передача (фиг. 3) содержит ось 9, являющуюся валом турбины, упорный подшипник 10 по диском 2, упорные подшипники 11 по сателлитами, радиальный подшипник 12 в диске 2, с осью 5, являющейся валом ротора гидрогенератора, а также держателей подшипников 7, находящихся под зубчатым колесом 1 в таком же количестве, что и по внешней окружности зубчатого колеса 1. Бетонное сооружение 13 (фиг. 2) содержит планетарную передачу,изображенную на фиг. 1 и 3, и турбину 14. Планетарная передача для гидрогенератора ГЭС работает следующим образом ось(вал) 9, вращаемая турбиной, вращает зубчатое колесо 1, которое через колеса сателлиты 3 с неподвижными осями 4, расположенные по диаметру неподвижного диска 2, внутри зубчатого колеса 1, на подшипнике 10, передают вращение зубчатому колесу 6 с осью (валом) 5 ротора гидрогенератора (не изображен), а генератор производит электрическую энергию. Держатели подшипников 7, находящиеся под зубчатым колесом 1 в бетоне, служат опорой всей планетарной передаче, снимая нагрузку на турбину за счет регуляции этих подшипников, а держатели 7 по окружности большого зубчатого колеса в бетоне устанавливают симметрию двух осей (валов) - турбины и ротора генератора. Штанги 8 в бетоне со стояками в диске 2 удерживают его от вращения. Технический результат, достигаемый от планетарной передачи, - это увеличенная выходная мощность гидрогенератора ГЭС. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
