Распределитель высеваемых материалов пневматических сеялок

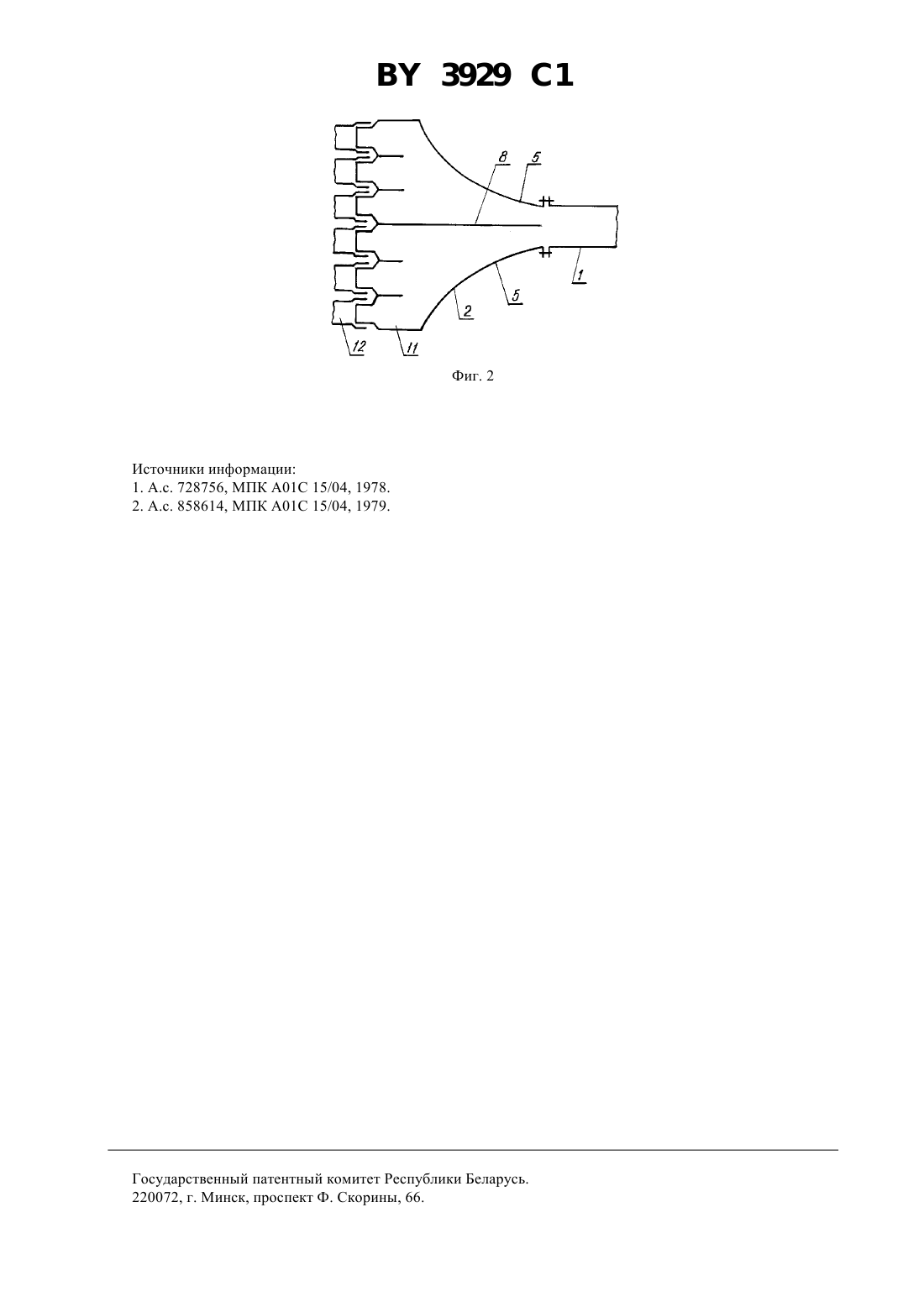

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ РАСПРЕДЕЛИТЕЛЬ ВЫСЕВАЕМЫХ МАТЕРИАЛОВ ПНЕВМАТИЧЕСКИХ СЕЯЛОК(71) Заявитель Белорусская сельскохозяйственная академия(73) Патентообладатель Белорусская сельскохозяйственная академия(57) Распределитель высеваемых материалов пневматических сеялок, включающий подводящий трубопровод,раструб с двумя криволинейными боковыми стенками, нижней и наклонно установленной верхней стенкой,снабженной отражателями, делители потока, отводящие патрубки и семятукопроводы, отличающийся тем,что по оси симметрии распределителя на нижней стенке раструба установлена вертикальная пластина, верхняя кромка которой выполнена под тупым углом к направлению потока, а тыльная кромка - под острым углом к направлению потока и с зазором по отношению к отражателям верхней стенки. 3929 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам для высева семян и туков с пневматической централизованной высевающей системой. Известен распределитель высеваемых материалов, включающий подводящий трубопровод, расширяющийся раструб, имеющий две плоские боковины, нижнюю и наклонно установленную верхнюю с отражателями стенки, делители потока, отводящие патрубки и семяпроводы 1. Наиболее близким техническим решением к заявляемому является распределитель высеваемых материалов, включающий подводящий трубопровод, расширяющийся раструб, имеющий две криволинейные боковые стенки, нижнюю и наклонно установленную верхнюю с отражателями стенки, делители потока,отводящие патрубки и семяпроводы 2. Общим недостатком известных распределителей является то, что при поперечном наклоне ухудшается равномерность распределения высеваемых частиц по отводящим патрубкам, что в ряде случаев выводит значение средней неравномерности за пределы агрономического допуска. Задача изобретения - повышение равномерности распределения высеваемых материалов по отводящим патрубкам при поперечных наклонах распределителя. Эта задача решается тем, что в известном распределителе высеваемых материалов пневматических сеялок, содержащем подводящий трубопровод, раструб с двумя криволинейными стенками, нижнюю и наклонно установленную верхнюю стенку с отражателями, делители потока, отводящие патрубки и семяпроводы,на нижней стенке раструба по оси симметрии распределителя установлена вертикальная пластина, причем верхняя кромка ее выполнена под тупым углом к направлению потока, а тыльная кромка - под острым углом к направлению потока с зазором по отношению к отражателям верхней стенки. Сопоставительный анализ с прототипом показывает, что заявляемый распределитель отличается тем, что по оси симметрии распределителя на нижней стенке раструба установлена вертикальная пластина, причем верхняя кромка ее выполнена под тупым углом к направлению потока, а тыльная кромка - под острым углом к направлению потока и с зазором по отношению к отражателям верхней стенки. На фиг. 1 изображен предлагаемый распределитель высеваемых материалов пневматических сеялок, вид сбоку на фиг. 2 - то же, вид сверху со снятой верхней пластиной, на которой установлены отражатели. Распределитель высеваемых материалов пневматических сеялок содержит подводящий трубопровод 1,раструб 2, имеющий верхнюю стенку 3, нижнюю стенку 4 и криволинейные боковые стенки 5, отражатели 6,выполненные на внутренней поверхности верхней стенки 3, делители 7 потока частиц, вертикальную пластину 8 с верхней кромкой 9 и тыльной кромкой 10, отводящие патрубки 11 и семятукопроводы 12. Распределитель работает следующим образом. В пневмотранспортную систему сеялки дозирующим устройством подается высеваемый материал, который воздушным потоком транспортируется по подводящему трубопроводу 1 в раструб 2, где частицы соударяются с отражателями 6 верхней стенки 3, боковыми стенками 5 и отражаются от них в направлении делителей 7 и дальше движутся в отводящие патрубки 11 и семяпроводы 12. Вертикальная пластина 8 способствует ограничению перемещения уже отраженных некоторых частиц в сторону наклона распределителя. В первую очередь это относится к тем частицам, которые имеют невысокую скорость после отражения, когда гравитационные силы превосходят инерционные. Такие частицы скользят по нижней стенке 4 распределителя в сторону наклона, но вертикальная пластина 8 препятствует их перемещению, что способствует повышению равномерности при поперечном наклоне распределителя. Установка верхней кромки 9 под тупым углом способствует уменьшению повреждений частиц, а установка тыльной кромки 10 под острым углом обеспечивает конструктивно необходимую высоту вертикальной пластины 8. Наличие зазора между тыльной кромкой 10 вертикальной пластины 8 и отражателями 6 обеспечивает распределение отраженных быстролетящих частиц от каждого отражателя 6 по всей ширине раструба 2,что в сочетании с отражением частиц от боковых стенок 5 дает высокую равномерность распределения. Кроме того, наличие зазора обеспечивает беспрепятственное движение воздушного потока в раструбе 2. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
