Подборщик

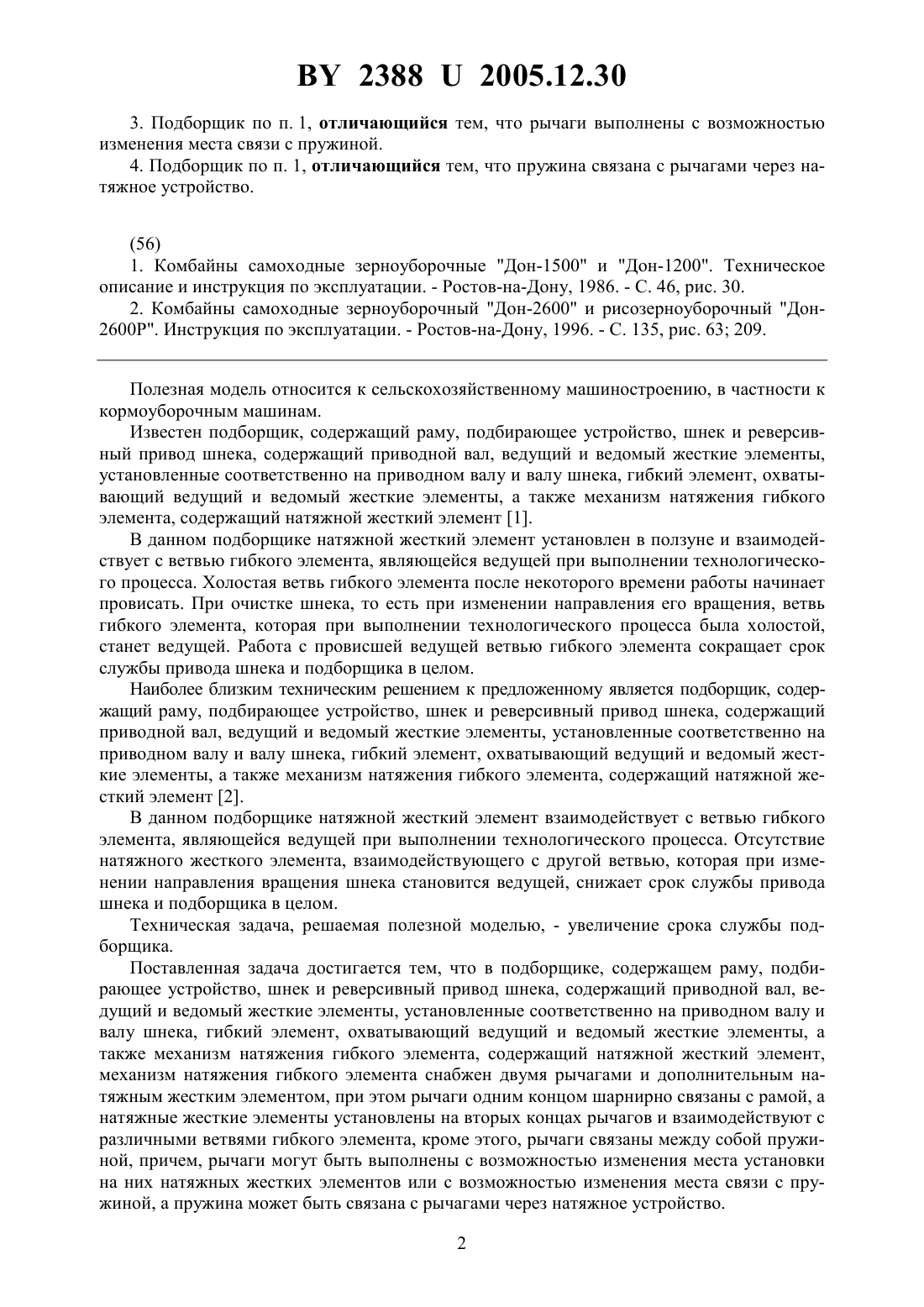

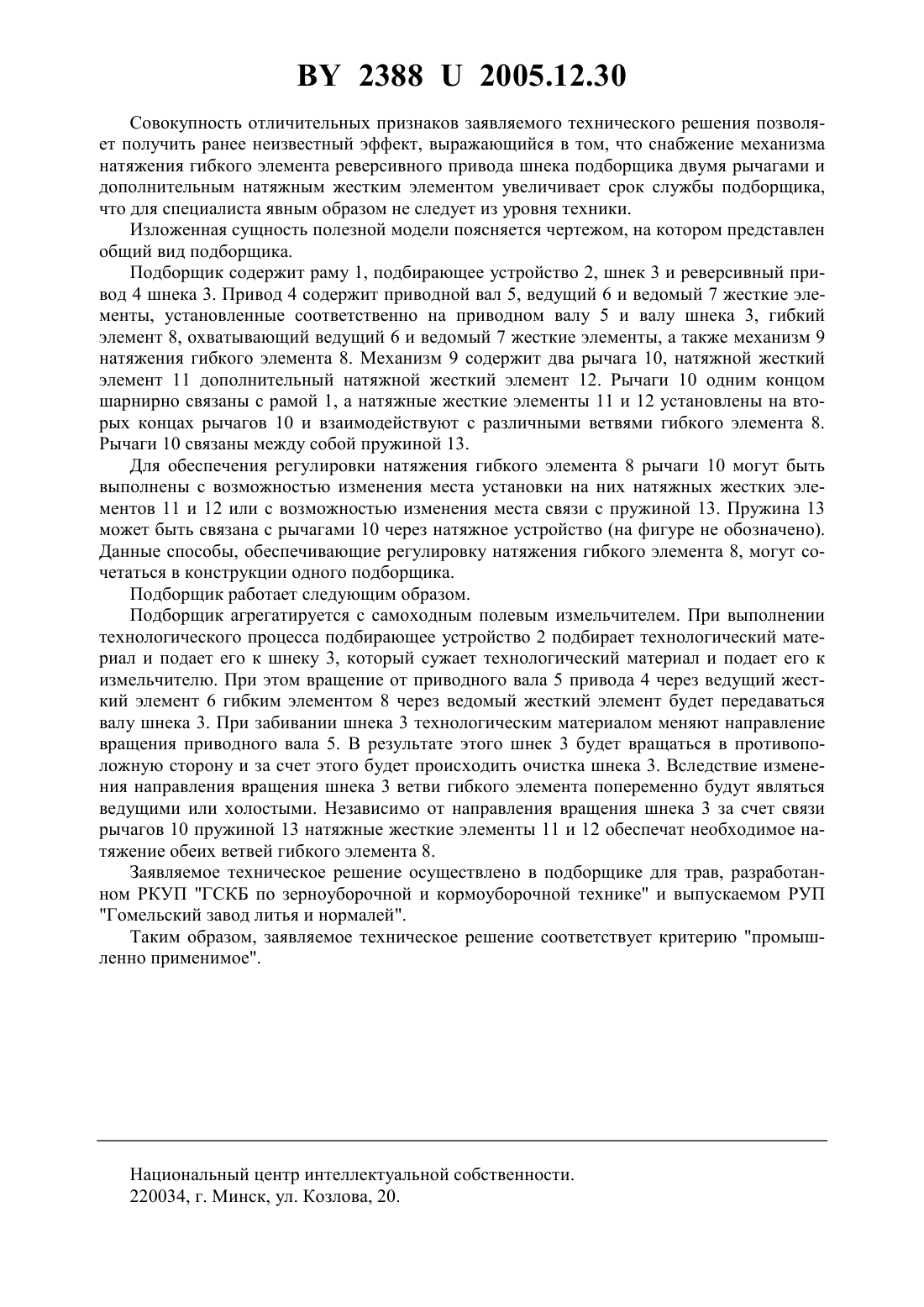

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Янченко Александр Валентинович Левочкин Владимир Иванович Волков Иван Васильевич Рехлицкий Олег Валентинович Дайнеко Петр Александрович Меженников Александр Павлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) 1. Подборщик, содержащий раму, подбирающее устройство, шнек и реверсивный привод шнека, содержащий приводной вал, ведущий и ведомый жесткие элементы, установленные соответственно на приводном валу и валу шнека, гибкий элемент, охватывающий ведущий и ведомый жесткие элементы, а также механизм натяжения гибкого элемента,содержащий натяжной жесткий элемент, отличающийся тем, что механизм натяжения гибкого элемента снабжен двумя рычагами и дополнительным натяжным жестким элементом, при этом рычаги одним концом шарнирно связаны с рамой, а натяжные жесткие элементы установлены на вторых концах рычагов и взаимодействуют с различными ветвями гибкого элемента, кроме этого, рычаги связаны между собой пружиной. 2. Подборщик по п. 1, отличающийся тем, что рычаги выполнены с возможностью изменения места установки на них натяжных жестких элементов. 23882005.12.30 3. Подборщик по п. 1, отличающийся тем, что рычаги выполнены с возможностью изменения места связи с пружиной. 4. Подборщик по п. 1, отличающийся тем, что пружина связана с рычагами через натяжное устройство.(56) 1. Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 46, рис. 30. 2. Комбайны самоходные зерноуборочный Дон-2600 и рисозерноуборочный Дон 2600 Р. Инструкция по эксплуатации. - Ростов-на-Дону, 1996. - С. 135, рис. 63 209. Полезная модель относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам. Известен подборщик, содержащий раму, подбирающее устройство, шнек и реверсивный привод шнека, содержащий приводной вал, ведущий и ведомый жесткие элементы,установленные соответственно на приводном валу и валу шнека, гибкий элемент, охватывающий ведущий и ведомый жесткие элементы, а также механизм натяжения гибкого элемента, содержащий натяжной жесткий элемент 1. В данном подборщике натяжной жесткий элемент установлен в ползуне и взаимодействует с ветвью гибкого элемента, являющейся ведущей при выполнении технологического процесса. Холостая ветвь гибкого элемента после некоторого времени работы начинает провисать. При очистке шнека, то есть при изменении направления его вращения, ветвь гибкого элемента, которая при выполнении технологического процесса была холостой,станет ведущей. Работа с провисшей ведущей ветвью гибкого элемента сокращает срок службы привода шнека и подборщика в целом. Наиболее близким техническим решением к предложенному является подборщик, содержащий раму, подбирающее устройство, шнек и реверсивный привод шнека, содержащий приводной вал, ведущий и ведомый жесткие элементы, установленные соответственно на приводном валу и валу шнека, гибкий элемент, охватывающий ведущий и ведомый жесткие элементы, а также механизм натяжения гибкого элемента, содержащий натяжной жесткий элемент 2. В данном подборщике натяжной жесткий элемент взаимодействует с ветвью гибкого элемента, являющейся ведущей при выполнении технологического процесса. Отсутствие натяжного жесткого элемента, взаимодействующего с другой ветвью, которая при изменении направления вращения шнека становится ведущей, снижает срок службы привода шнека и подборщика в целом. Техническая задача, решаемая полезной моделью, - увеличение срока службы подборщика. Поставленная задача достигается тем, что в подборщике, содержащем раму, подбирающее устройство, шнек и реверсивный привод шнека, содержащий приводной вал, ведущий и ведомый жесткие элементы, установленные соответственно на приводном валу и валу шнека, гибкий элемент, охватывающий ведущий и ведомый жесткие элементы, а также механизм натяжения гибкого элемента, содержащий натяжной жесткий элемент,механизм натяжения гибкого элемента снабжен двумя рычагами и дополнительным натяжным жестким элементом, при этом рычаги одним концом шарнирно связаны с рамой, а натяжные жесткие элементы установлены на вторых концах рычагов и взаимодействуют с различными ветвями гибкого элемента, кроме этого, рычаги связаны между собой пружиной, причем, рычаги могут быть выполнены с возможностью изменения места установки на них натяжных жестких элементов или с возможностью изменения места связи с пружиной, а пружина может быть связана с рычагами через натяжное устройство. 2 23882005.12.30 Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение механизма натяжения гибкого элемента реверсивного привода шнека подборщика двумя рычагами и дополнительным натяжным жестким элементом увеличивает срок службы подборщика,что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежом, на котором представлен общий вид подборщика. Подборщик содержит раму 1, подбирающее устройство 2, шнек 3 и реверсивный привод 4 шнека 3. Привод 4 содержит приводной вал 5, ведущий 6 и ведомый 7 жесткие элементы, установленные соответственно на приводном валу 5 и валу шнека 3, гибкий элемент 8, охватывающий ведущий 6 и ведомый 7 жесткие элементы, а также механизм 9 натяжения гибкого элемента 8. Механизм 9 содержит два рычага 10, натяжной жесткий элемент 11 дополнительный натяжной жесткий элемент 12. Рычаги 10 одним концом шарнирно связаны с рамой 1, а натяжные жесткие элементы 11 и 12 установлены на вторых концах рычагов 10 и взаимодействуют с различными ветвями гибкого элемента 8. Рычаги 10 связаны между собой пружиной 13. Для обеспечения регулировки натяжения гибкого элемента 8 рычаги 10 могут быть выполнены с возможностью изменения места установки на них натяжных жестких элементов 11 и 12 или с возможностью изменения места связи с пружиной 13. Пружина 13 может быть связана с рычагами 10 через натяжное устройство (на фигуре не обозначено). Данные способы, обеспечивающие регулировку натяжения гибкого элемента 8, могут сочетаться в конструкции одного подборщика. Подборщик работает следующим образом. Подборщик агрегатируется с самоходным полевым измельчителем. При выполнении технологического процесса подбирающее устройство 2 подбирает технологический материал и подает его к шнеку 3, который сужает технологический материал и подает его к измельчителю. При этом вращение от приводного вала 5 привода 4 через ведущий жесткий элемент 6 гибким элементом 8 через ведомый жесткий элемент будет передаваться валу шнека 3. При забивании шнека 3 технологическим материалом меняют направление вращения приводного вала 5. В результате этого шнек 3 будет вращаться в противоположную сторону и за счет этого будет происходить очистка шнека 3. Вследствие изменения направления вращения шнека 3 ветви гибкого элемента попеременно будут являться ведущими или холостыми. Независимо от направления вращения шнека 3 за счет связи рычагов 10 пружиной 13 натяжные жесткие элементы 11 и 12 обеспечат необходимое натяжение обеих ветвей гибкого элемента 8. Заявляемое техническое решение осуществлено в подборщике для трав, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике и выпускаемом РУП Гомельский завод литья и нормалей. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
