Подборщик

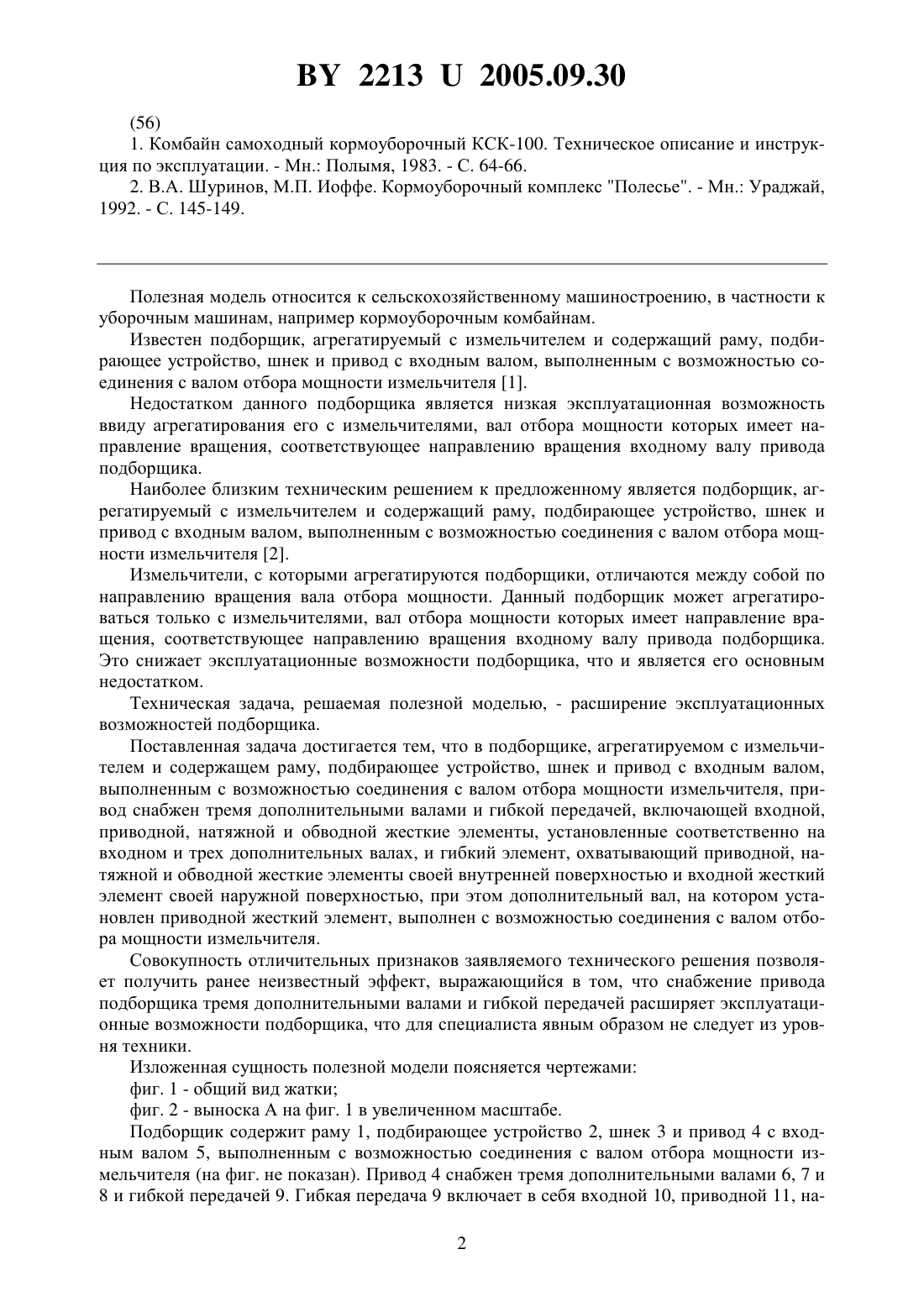

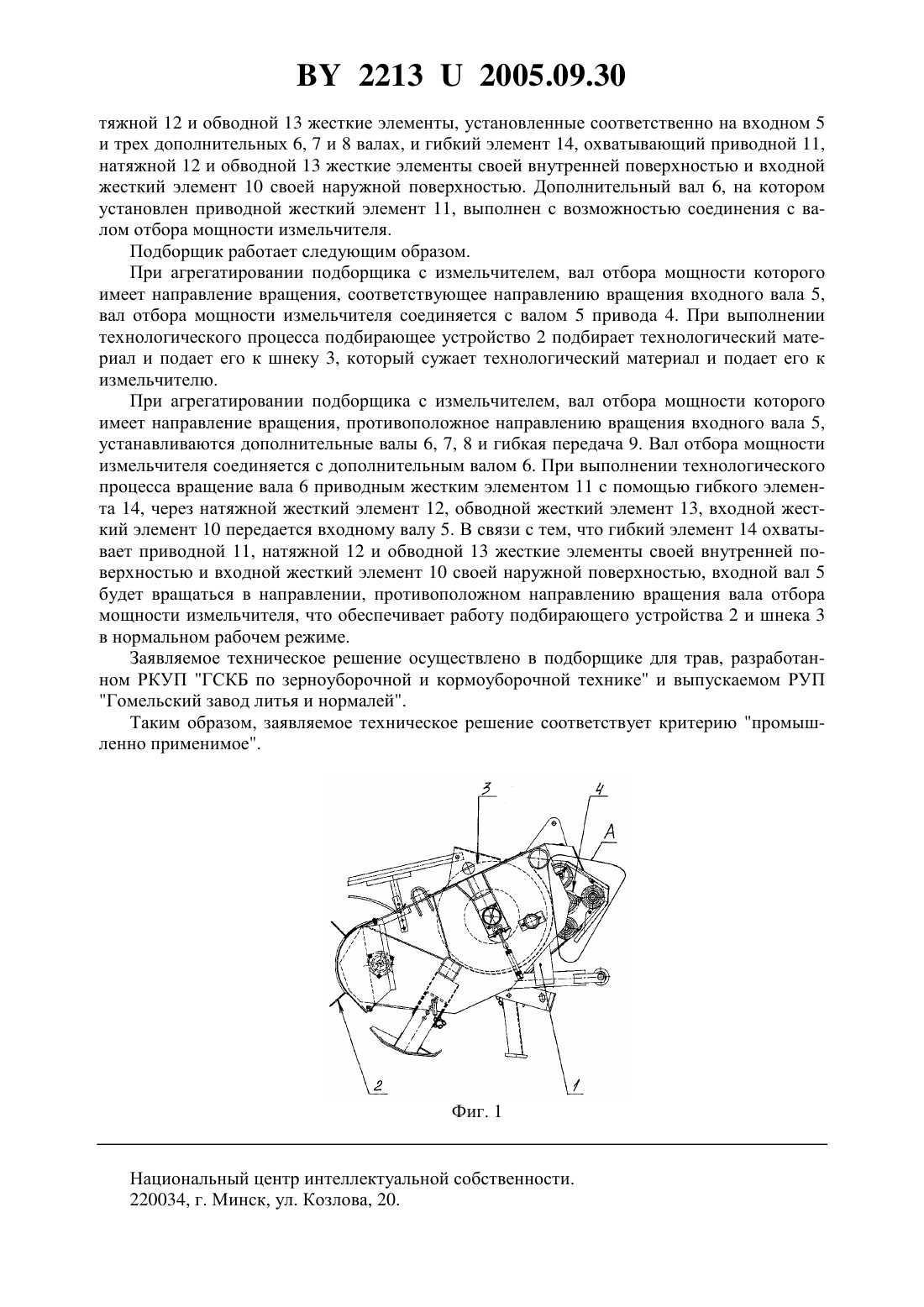

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Янченко Александр Валентинович Левочкин Владимир Иванович Касько Петр Фридрихович Волков Иван Васильевич Рехлицкий Олег Валентинович Дайнеко Петр Александрович Меженников Александр Павлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) Подборщик, агрегатируемый с измельчителем и содержащий раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя, отличающийся тем, что привод снабжен тремя дополнительными валами и гибкой передачей, включающей входной, приводной, натяжной и обводной жесткие элементы, установленные соответственно на входном и трех дополнительных валах,и гибкий элемент, охватывающий приводной, натяжной и обводной жесткие элементы своей внутренней поверхностью и входной жесткий элемент своей наружной поверхностью, при этом дополнительный вал, на котором установлен приводной жесткий элемент, выполнен с возможностью соединения с валом отбора мощности измельчителя.(56) 1. Комбайн самоходный кормоуборочный КСК-100. Техническое описание и инструкция по эксплуатации. - Мн. Полымя, 1983. - С. 64-66. 2. В.А. Шуринов, М.П. Иоффе. Кормоуборочный комплекс Полесье. - Мн. Ураджай,1992. - С. 145-149. Полезная модель относится к сельскохозяйственному машиностроению, в частности к уборочным машинам, например кормоуборочным комбайнам. Известен подборщик, агрегатируемый с измельчителем и содержащий раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя 1. Недостатком данного подборщика является низкая эксплуатационная возможность ввиду агрегатирования его с измельчителями, вал отбора мощности которых имеет направление вращения, соответствующее направлению вращения входному валу привода подборщика. Наиболее близким техническим решением к предложенному является подборщик, агрегатируемый с измельчителем и содержащий раму, подбирающее устройство, шнек и привод с входным валом, выполненным с возможностью соединения с валом отбора мощности измельчителя 2. Измельчители, с которыми агрегатируются подборщики, отличаются между собой по направлению вращения вала отбора мощности. Данный подборщик может агрегатироваться только с измельчителями, вал отбора мощности которых имеет направление вращения, соответствующее направлению вращения входному валу привода подборщика. Это снижает эксплуатационные возможности подборщика, что и является его основным недостатком. Техническая задача, решаемая полезной моделью, - расширение эксплуатационных возможностей подборщика. Поставленная задача достигается тем, что в подборщике, агрегатируемом с измельчителем и содержащем раму, подбирающее устройство, шнек и привод с входным валом,выполненным с возможностью соединения с валом отбора мощности измельчителя, привод снабжен тремя дополнительными валами и гибкой передачей, включающей входной,приводной, натяжной и обводной жесткие элементы, установленные соответственно на входном и трех дополнительных валах, и гибкий элемент, охватывающий приводной, натяжной и обводной жесткие элементы своей внутренней поверхностью и входной жесткий элемент своей наружной поверхностью, при этом дополнительный вал, на котором установлен приводной жесткий элемент, выполнен с возможностью соединения с валом отбора мощности измельчителя. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение привода подборщика тремя дополнительными валами и гибкой передачей расширяет эксплуатационные возможности подборщика, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе. Подборщик содержит раму 1, подбирающее устройство 2, шнек 3 и привод 4 с входным валом 5, выполненным с возможностью соединения с валом отбора мощности измельчителя (на фиг. не показан). Привод 4 снабжен тремя дополнительными валами 6, 7 и 8 и гибкой передачей 9. Гибкая передача 9 включает в себя входной 10, приводной 11, на 2 22132005.09.30 тяжной 12 и обводной 13 жесткие элементы, установленные соответственно на входном 5 и трех дополнительных 6, 7 и 8 валах, и гибкий элемент 14, охватывающий приводной 11,натяжной 12 и обводной 13 жесткие элементы своей внутренней поверхностью и входной жесткий элемент 10 своей наружной поверхностью. Дополнительный вал 6, на котором установлен приводной жесткий элемент 11, выполнен с возможностью соединения с валом отбора мощности измельчителя. Подборщик работает следующим образом. При агрегатировании подборщика с измельчителем, вал отбора мощности которого имеет направление вращения, соответствующее направлению вращения входного вала 5,вал отбора мощности измельчителя соединяется с валом 5 привода 4. При выполнении технологического процесса подбирающее устройство 2 подбирает технологический материал и подает его к шнеку 3, который сужает технологический материал и подает его к измельчителю. При агрегатировании подборщика с измельчителем, вал отбора мощности которого имеет направление вращения, противоположное направлению вращения входного вала 5,устанавливаются дополнительные валы 6, 7, 8 и гибкая передача 9. Вал отбора мощности измельчителя соединяется с дополнительным валом 6. При выполнении технологического процесса вращение вала 6 приводным жестким элементом 11 с помощью гибкого элемента 14, через натяжной жесткий элемент 12, обводной жесткий элемент 13, входной жесткий элемент 10 передается входному валу 5. В связи с тем, что гибкий элемент 14 охватывает приводной 11, натяжной 12 и обводной 13 жесткие элементы своей внутренней поверхностью и входной жесткий элемент 10 своей наружной поверхностью, входной вал 5 будет вращаться в направлении, противоположном направлению вращения вала отбора мощности измельчителя, что обеспечивает работу подбирающего устройства 2 и шнека 3 в нормальном рабочем режиме. Заявляемое техническое решение осуществлено в подборщике для трав, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике и выпускаемом РУП Гомельский завод литья и нормалей. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
