Ременный привод

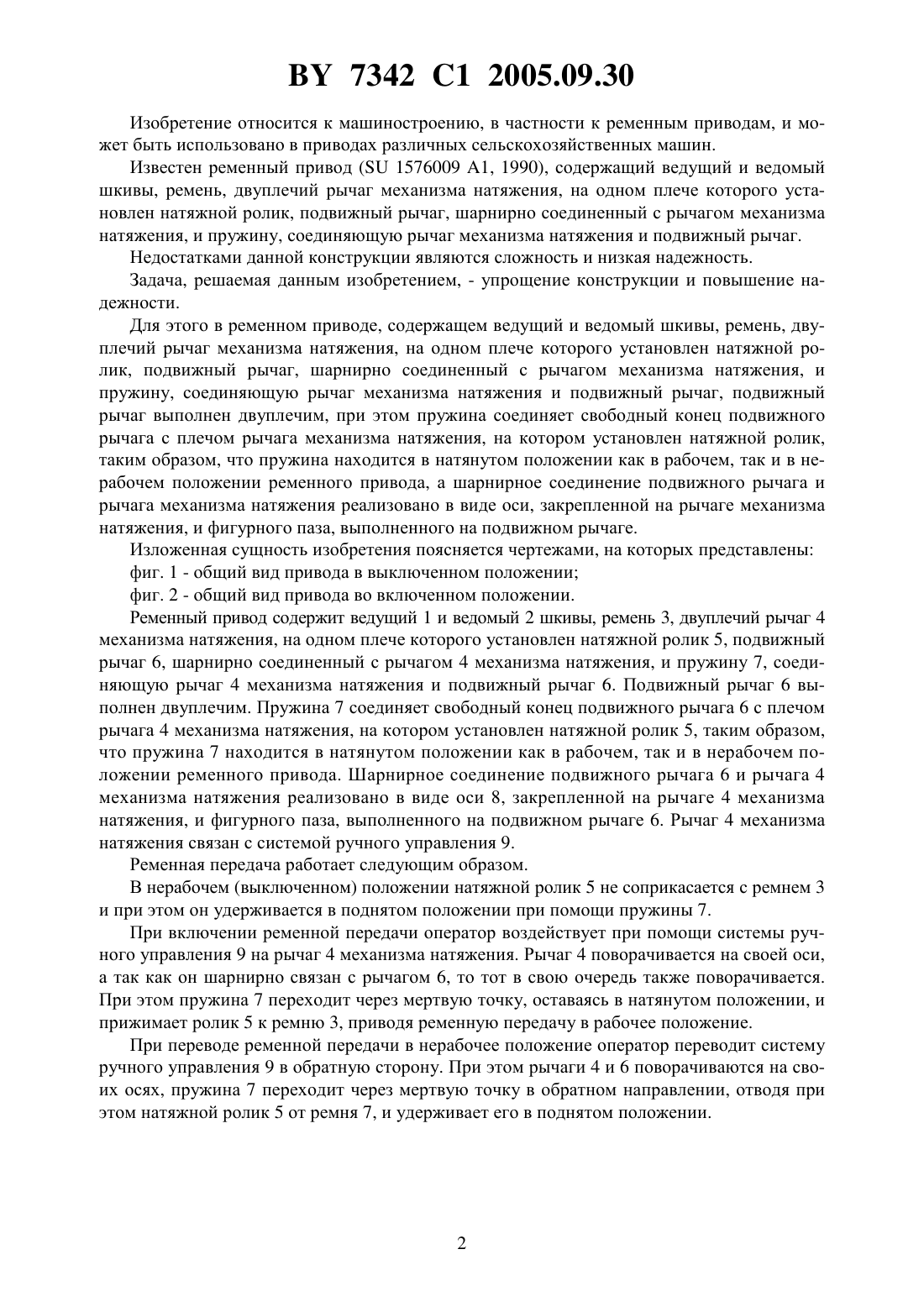

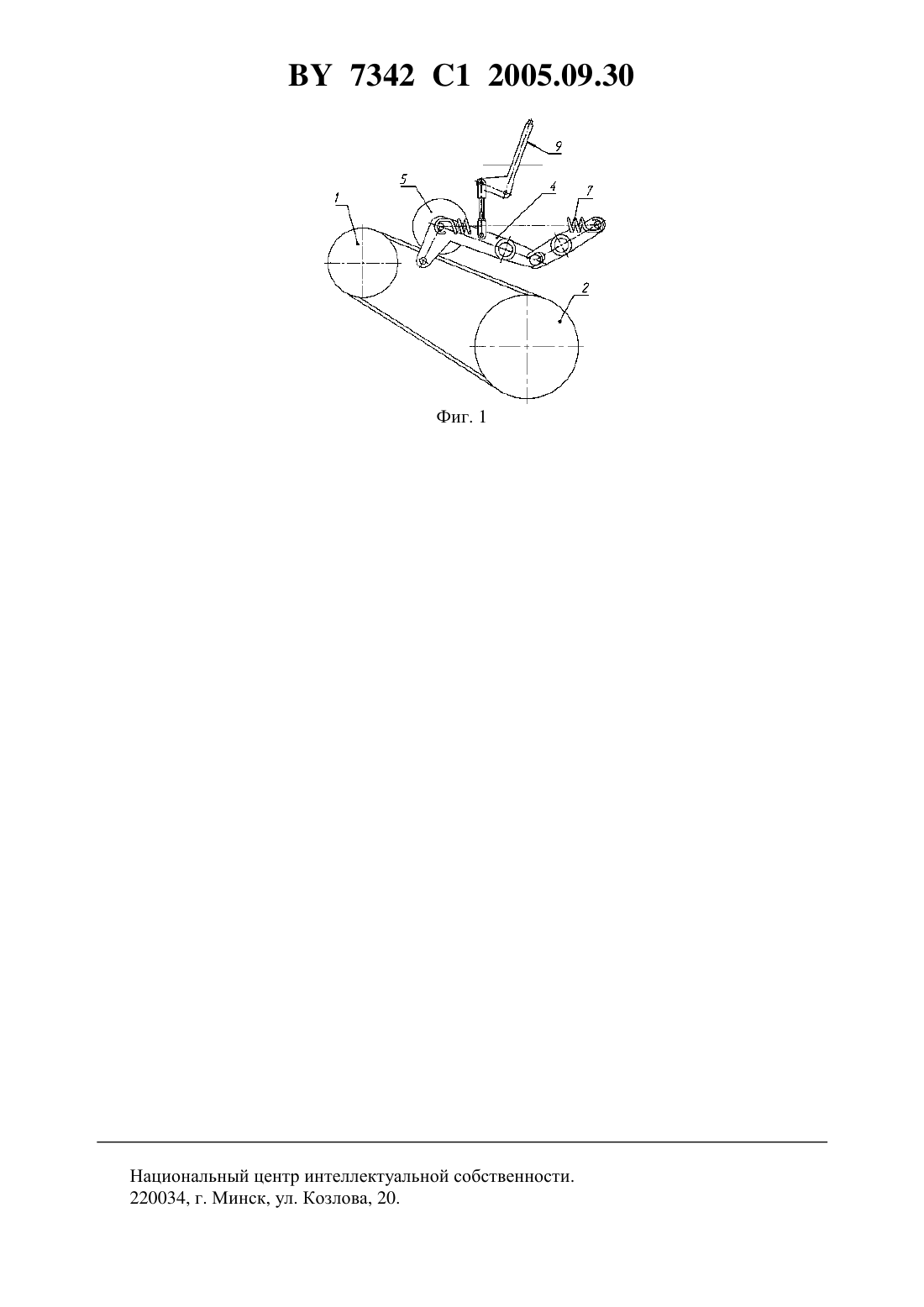

(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Иоффе Марк Павлович Паршиков Николай Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Ременный привод, содержащий ведущий и ведомый шкивы, ремень, двуплечий рычаг механизма натяжения, на одном плече которого установлен натяжной ролик, подвижный рычаг, шарнирно соединенный с рычагом механизма натяжения, и пружину, соединяющую рычаг механизма натяжения и подвижный рычаг, отличающийся тем, что подвижный рычаг выполнен двуплечим, при этом пружина соединяет его свободный конец с плечом рычага механизма натяжения, на котором установлен натяжной ролик, таким образом, что пружина находится в натянутом положении как в рабочем, так и в нерабочем положении ременного привода, а шарнирное соединение подвижного рычага и рычага механизма натяжения реализовано в виде оси, закрепленной на рычаге механизма натяжения, и фигурного паза, выполненного на подвижном рычаге. 7342 1 2005.09.30 Изобретение относится к машиностроению, в частности к ременным приводам, и может быть использовано в приводах различных сельскохозяйственных машин. Известен ременный привод ( 1576009 1, 1990), содержащий ведущий и ведомый шкивы, ремень, двуплечий рычаг механизма натяжения, на одном плече которого установлен натяжной ролик, подвижный рычаг, шарнирно соединенный с рычагом механизма натяжения, и пружину, соединяющую рычаг механизма натяжения и подвижный рычаг. Недостатками данной конструкции являются сложность и низкая надежность. Задача, решаемая данным изобретением, - упрощение конструкции и повышение надежности. Для этого в ременном приводе, содержащем ведущий и ведомый шкивы, ремень, двуплечий рычаг механизма натяжения, на одном плече которого установлен натяжной ролик, подвижный рычаг, шарнирно соединенный с рычагом механизма натяжения, и пружину, соединяющую рычаг механизма натяжения и подвижный рычаг, подвижный рычаг выполнен двуплечим, при этом пружина соединяет свободный конец подвижного рычага с плечом рычага механизма натяжения, на котором установлен натяжной ролик,таким образом, что пружина находится в натянутом положении как в рабочем, так и в нерабочем положении ременного привода, а шарнирное соединение подвижного рычага и рычага механизма натяжения реализовано в виде оси, закрепленной на рычаге механизма натяжения, и фигурного паза, выполненного на подвижном рычаге. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид привода в выключенном положении фиг. 2 - общий вид привода во включенном положении. Ременный привод содержит ведущий 1 и ведомый 2 шкивы, ремень 3, двуплечий рычаг 4 механизма натяжения, на одном плече которого установлен натяжной ролик 5, подвижный рычаг 6, шарнирно соединенный с рычагом 4 механизма натяжения, и пружину 7, соединяющую рычаг 4 механизма натяжения и подвижный рычаг 6. Подвижный рычаг 6 выполнен двуплечим. Пружина 7 соединяет свободный конец подвижного рычага 6 с плечом рычага 4 механизма натяжения, на котором установлен натяжной ролик 5, таким образом,что пружина 7 находится в натянутом положении как в рабочем, так и в нерабочем положении ременного привода. Шарнирное соединение подвижного рычага 6 и рычага 4 механизма натяжения реализовано в виде оси 8, закрепленной на рычаге 4 механизма натяжения, и фигурного паза, выполненного на подвижном рычаге 6. Рычаг 4 механизма натяжения связан с системой ручного управления 9. Ременная передача работает следующим образом. В нерабочем (выключенном) положении натяжной ролик 5 не соприкасается с ремнем 3 и при этом он удерживается в поднятом положении при помощи пружины 7. При включении ременной передачи оператор воздействует при помощи системы ручного управления 9 на рычаг 4 механизма натяжения. Рычаг 4 поворачивается на своей оси,а так как он шарнирно связан с рычагом 6, то тот в свою очередь также поворачивается. При этом пружина 7 переходит через мертвую точку, оставаясь в натянутом положении, и прижимает ролик 5 к ремню 3, приводя ременную передачу в рабочее положение. При переводе ременной передачи в нерабочее положение оператор переводит систему ручного управления 9 в обратную сторону. При этом рычаги 4 и 6 поворачиваются на своих осях, пружина 7 переходит через мертвую точку в обратном направлении, отводя при этом натяжной ролик 5 от ремня 7, и удерживает его в поднятом положении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
